Поделки из фотоаппарата и для фотоаппарата

Этап шестой: закрепляем патрон и абажур

Как правило, людей, собирающихся сделать светильник, смущают два момента – закрепление патрона и фиксация абажура. Порой эта работа действительно трудна, но не в данном проекте.

Патрон с лампой удерживается только на проводе, протянутом через всю конструкцию. Чтобы провод не смещался, его можно на отдельных участках зафиксировать суперклеем. Такая фиксация будет совершенно не видна, визуально создастся впечатление того, что провод просто лежит на поверхности конструкции.

Металлический абажур удерживается на кольце патрона. Это очень удобно и позволяет менять абажуры, позволяя светильнику выглядеть по-разному.

Простая проволочная сетка придаст деревенский колорит торшеру, а глухой сплошной абажур с узкими прорезями напомнит о средневековой готике.

Нашли нарушение? Пожаловаться на содержание

Штатив для микроскопа своими руками

Для самодельного штатива для микроскопа понадобится:

  1. Труба диаметром 25 мм или больше для крепления к столу.
  2. Две трубы диаметром 25 мм и длиной 20 см.
  3. Труба диаметром 25 мм, длиной 15 см.
  4. Переходные уголки с нужным диаметром – 2 штуки.
  5. Крепления для труб – 2 штуки.

Нужно определиться, в каком месте стола будет закреплена основная труба, на которую будут крепиться остальные части. Нужно установить ее так, чтобы она была неподвижна. Теперь на расстоянии 5 см друг от друга нужно закрепить горизонтально две трубы по 20 см с помощью креплений. На концах этих элементов необходимо установить уголки. Затем прикрепить еще одну трубу длиной 15 см. Получаем основание конструкции, которое плотно фиксируется на столе. Можно установить его в нужное положение для работы. Далее нужно установить крепление для микроскопа, которое идет в комплекте с устройством, на последнюю трубу. На подставку для него уже крепится сам прибор. Чтобы конструкция не шаталась, посредине последней трубы можно сделать подставку из книг или других предметов.

Несмотря на всю сложность данной конструкции, она очень удобна и практична в использовании за счет того, что ее можно установить в любое положение.

Создание магнитного штатива

Используя идею предыдущей инструкции можно создать не просто устойчивый штатив.

Прикрепив к основанию прочный магнит, вы получите универсальное крепление, которое можно установить не любой поверхности.

Часто подобные изделия используются в автомобилях для съёмки видеороликов, ведь магнит прочно удерживает видеокамеру, не позволяя создавать размытые снимки.

Магнит лучше покупать как можно толще. Чем больше его размерность, тем лучше камера будет закреплена на поверхности. При необходимости, крепление можно подрезать.

Рис. 15 – пример магнитного штатива для камеры и его крепление к поверхности

Хорошо выполненное изделие может закрепить камеру даже в вертикальном состоянии.

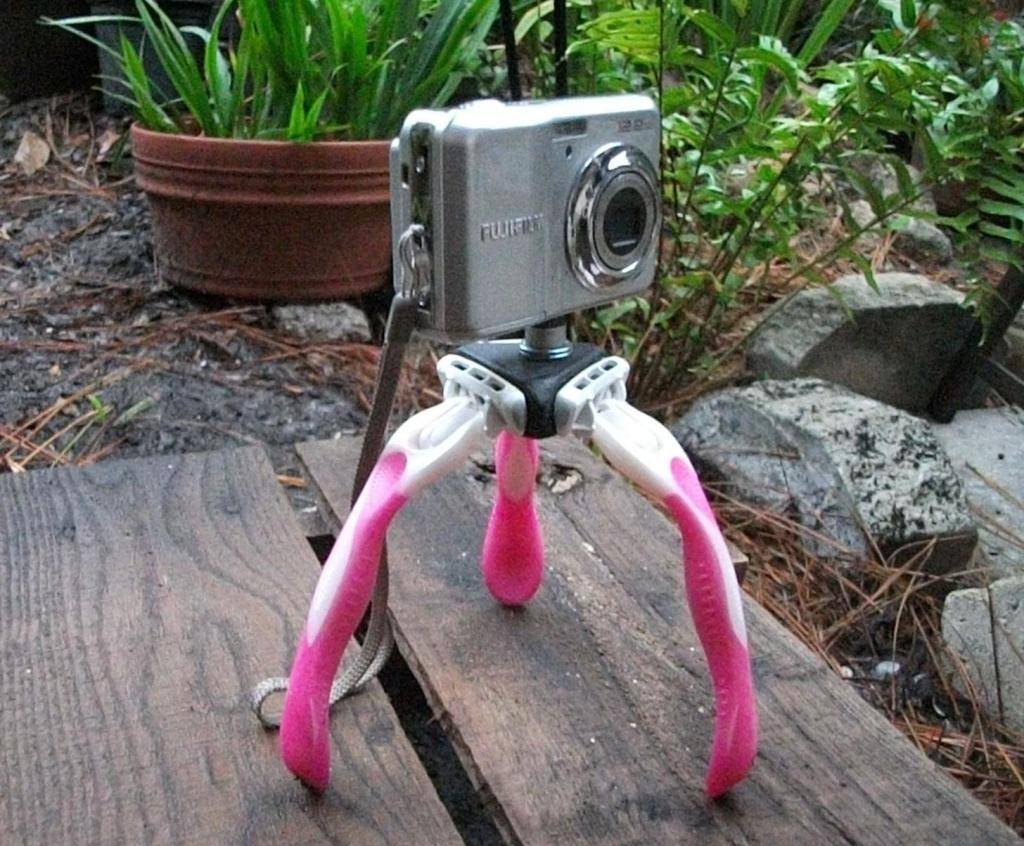

Как сделать штатив для камеры: первый способ

Для видеокамер штативы даже более востребованы, чем для смартфонов. При съемке нужна четкая и статичная картинка, чтобы сделать удачные и незабываемые кадры. Конечно, можно приобрести подставку в магазине, однако цены на такие конструкции не совсем низкие.

Для самодельного штатива для фотоаппарата понадобится:

  1. 3 бритвы.
  2. Небольшой отрезок доски.
  3. Прочный клей.
  4. Гайка.
  5. Уплотнительное кольцо.
  6. Дрель.

Первым делом из доски следует вырезать треугольник с равными сторонами (5-7 см). Посредине фигуры следует сделать отверстие дрелью, в которое нужно будет вставить винт. Теперь с каждой стороны деревянного треугольника нужно клеем приклеить бритвенные станки, чтобы они выступали в роли ножек штатива. На винт нужно вкрутить уплотнительное кольцо, чтобы фотоаппарат не продавливал шуруп вниз. Осталось только закрепить камеру на шурупе, вкрутив винт в соответствующее отверстие на устройстве.

Такая подставка выглядит очень красиво, а также послужит отличным атрибутом даже при любительской съемке видео или фото.

Как сделать микроскоп для паяльных работ

Высокий уровень миниатюризации электроники привёл к необходимости применения специальных увеличительных средств и приспособлений, используемых при работе с очень мелкими элементами.

К их числу следует отнести такое распространённое изделие, как USB микроскоп для пайки радиоэлектронных деталей и ряд других подобных ему устройств.

Комплектующие и дополнительные детали

Некоторые специалисты считают, что для изготовления бытового микроскопа своими руками оптимально подходит именно USB-устройство, с помощью которого удаётся обеспечить требуемое фокусное расстояние.

Однако для реализации этого проекта необходимо будет провести определённую подготовительную работу, значительно упрощающую сборку прибора.

За основу самодельного микроскопа для пайки миниатюрных деталей и микросхем можно взять самую примитивную и дешёвую сетевую камеру типа «A4Tech», единственное требование к которой – это чтобы она имела исправную пиксельную матрицу.

Для того чтобы собрать микроскоп из веб-камеры для пайки мелких электронных изделий следует также побеспокоиться о приобретении ряда других элементов, обеспечивающих требуемую эффективность работы с устройством.

Это в первую очередь касается элементов подсветки обзорного поля, а также ряда других составляющих, взятых из старых разобранных механизмов.

Самодельный микроскоп собирается на основе пиксельной матрицы, входящей в состав оптики старой USB-камеры. Вместо имеющегося в ней встроенного держателя следует использовать выточенную на токарном станке бронзовую втулку, подогнанную под размеры применяемой сторонней оптики.

В качестве нового оптического элемента микроскопа для пайки может применяться соответствующая деталь от любого игрушечного прицела.

Для получения хорошего обзора площадки распайки и пайки деталей, потребуется набор осветительных элементов, в качестве которых могут использоваться бывшие в употреблении светодиоды. Их удобнее всего выпаять из любой ненужной ленты LED-подсветки (из остатков разбитой матрицы старого ноутбука, например).

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

  • для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
  • затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
  • затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Сборка устройства

В разрывах цепочек включения каждого из осветительных диодов размещаются гасящие резисторы номиналом порядка 150 Ом.

Для подсоединения питающего провода на кольце монтируется ответная часть, изготавливаемая в виде мини-разъёма.

Функцию подвижного механизма, обеспечивающего возможность настройки резкости изображения, может выполнять старое и ненужное устройство для чтения дискет.

Для того чтобы вращать такой вал было удобнее – на его конец, располагающийся ближе к внутренней части двигателя, надевается колёсико от старой «мышки».

После окончательной сборки конструкции должен получиться механизм, обеспечивающий требуемую плавность и точность перемещения оптической части микроскопа. Полный его ход составляет приблизительно 17 миллиметров, что вполне достаточно для наведения системы на резкость в различных условиях пайки.

На следующем этапе сборки микроскопа из пластика или дерева вырезают подходящее по габаритам основание (рабочий стол), на котором монтируют металлический стержень, подобранный по длине и диаметру. И лишь после этого на стойке фиксируется кронштейн с собранным ранее оптическим механизмом.

Переделка веб-камеры в микроскоп

Теперь самое главное что касается переделки веб-камеры в самодельный микроскоп. Нам нужно добраться до объектива веб-камеры затем, чтобы его перевернуть. Только перевернув объектив другой стороной, можно получить обратный процесс увеличения веб-камерой.

Итак, в данном деле нам помогут отвёртка и острый нож, которым аккуратно поддевается корпус веб-камеры. Добравшись до объектива, его нужно аккуратно снять, перевернуть другой стороной, и приклеить к месту крепления суперклеем

При этом очень важно, чтобы суперклей не попал на рабочую часть объектива

Теперь можно собирать корпус веб-камеры, и тестировать самодельный микроскоп на деле. Однако для лучшего рассмотрения объектов исследования, нужно всё-таки снабдить микроскоп дополнительным освещением, в качестве которого и будет использоваться светодиодный фонарик, который располагается внизу, под пластиком или стеклом микроскопа, на расстоянии в 10-15 см.

Тепловизор из фотоаппарата

Тепловизор является довольно сложным устройством, способным фиксировать на расстоянии инфракрасное излучение, испускаемое окружающими предметами. В основном данный прибор используется при ремонтно-спасательных мероприятиях, а также его применяют профессиональные охотники для поиска добычи. Тепловизор по своей конструкции похож на цифровую камеру.

Несмотря на свою схожесть с цифровым фотоаппаратом, полноценный тепловизор из него сделать не получится. В интернете можно найти множество советов, как сделать тепловизор из фотоаппарата. Например, советуют снять инфракрасный фильтр из матрицы, после чего якобы аппарат начнет фиксировать тепловое излучение. Но на практике, кроме поломки цифрового аппарата вы ничего не получите. В этом видео показано, что будет, если снять фильтр с матрицы фотоаппарата.

Пошаговая инструкция по сборке цифрового микроскопа

Для штативной основы микроскопа используем перфорированные пластины и уголки из металла. Их используют для соединения деревянных изделий. Они легко скрепляются болтами, а множество отверстий позволяет это сделать на требуемом уровне.

Шаг первый – монтируем основание

Плоскую перфорированную пластину обкладываем с тыльной стороны мягкими мебельными подпятниками. Их просто наклеиваем по углам прямоугольника.

Самоклейка для дорожек

Следующим элементом будет кронштейн или уголок с разносторонними полками. Скрепляем короткую полку кронштейна и пластину-основание болтом с гайкой. Подтягиваем их плоскогубцами для надежности.

Два мелких кронштейна монтируем на край пластины по обеим ее сторонам. К ним прикрепляем еще два уголка подлиннее так, чтобы у нас образовалась небольшая рамка. Это будет основание для смотрового стекла микроскопа. Его можно сделать из небольшого отрезка тонкого стекла.

Шаг второй — делаем штатив

Штатив делаем из отрезка квадратной профильной трубы 15х15 мм. Его высота должна быть около 200-250 мм. Больше нет смысла делать, поскольку превышение отступа от смотрового стекла снижает качество изображения, а меньшее рискует быть засвеченным и некорректным. Штатив крепим к перфорированному кронштейну, а поверх него насаживаем небольшой отрезок трубы 20х20 таким образом, чтобы он свободно двигался по этой стойке.

Из двух кронштейнов, совмещенных между собой внахлест, делаем открытую рамку. Болты выбираем подлиннее, чтобы их хватило на поджим этой рамки вокруг подвижного отрезка трубы. Насаживаем на них пластину с двумя отверстиями по бокам, и гайками фиксируем ее.

Для настройки отступа рамки от смотрового стекла используем болт М8х100 мм. Нам понадобится две гайки под размер болта, и две большего размера. Берем эпоксидный клей, и в трех местах приклеиваем гайки болта к штативу. Закрученную на конец болта гайку также можно зафиксировать эпоксидкой.

Шаг третий – изготавливаем объектив

На месте тубуса с окуляром в нашем микроскопе будет располагаться обычная вебкамера. Разрешение чем больше-тем лучше, подключение к компьютеру может быть, как проводным (USB 2.0, 3.0), так и через Wi Fi или Bluetooth. Освобождаем камеру от корпуса, откручивая отверткой материнскую плату с матрицей.

Популярные статьи Мастер-класс 8 марта моделирование конструирование мастер-класс баян из бумаги бумага

Снимаем защитный колпак, и выкручиваем объектив с линзами и светофильтром. Все что необходимо сделать – это разместить его на том же месте, перевернув на 180 градусов.

Обматываем стык объектива камеры с цилиндрическим корпусом изолентой. При желании его можно дополнительно проклеить термоклеевым пистолетом. На этом этапе измененный объектив уже можно проверить в действии.

Шаг четвертый – окончательная сборка микроскопа

Собираем камеру в обратном порядке, сажая ее корпус на горячий клей к рамке штатива. Объектив при этом должен быть направлен вниз, на смотровое стекло микроскопа. Шлейф из проводки можно поджать нейлоновыми стяжками к стойке штатива. Невысокий светодиодный фонарик приспосабливаем под осветитель смотрового стекла. Он должен свободно влезать под смотровую панель микроскопа. Подключаем камеру к компьютеру, и через некоторое время изображение появится на экране монитора.

Сборка готова, ее можно проверить на любом объекте, например, рассмотреть кристаллическую решетку грифеля карандаша или пиксельную структуру экрана своего смартфона. Популярным направлением сегодня является применение таких самодельных или недорогих микроскопов для контроля пайки мелких деталей на электронных платах. Он несомненно понравится и вашему ребенку, и возможно пробудит интерес к познанию окружающего нас мира.

Делаем устойчивый трипод своими руками

Трипод – это наиболее дорогой вид штатива. На специализированных сайтах цена конструкции может доходит до 5-7 тысяч рублей.

Но оправдана ли такая трата, если подставку можно сделать самостоятельно?

Для создания собственного трипода вам понадобится 2 прямоугольные трубки, грани которых имеют закруглённую форму. Также, следует приобрести 2 лыжне палки из алюминиевого материала.

Для создания крепкого основания возьмите часть хромированной трубы из стали (длиной около полуметра). Для соединения всех элементов необходимо приобрести саморезы, винты, гайки с шайбами.

Из ремонтных инструментов вам нужны:

  • Стандартная дрель со сверлом;
  • Полотно для ножовки;
  • Напильник;
  • Гаечный ключ;
  • Обычная отвертка;
  • Молоток, наждачная бумага;
  • Две небольших деревянных доски (квадраты 10х10 сантиметров);
  • Плоскогубцы.

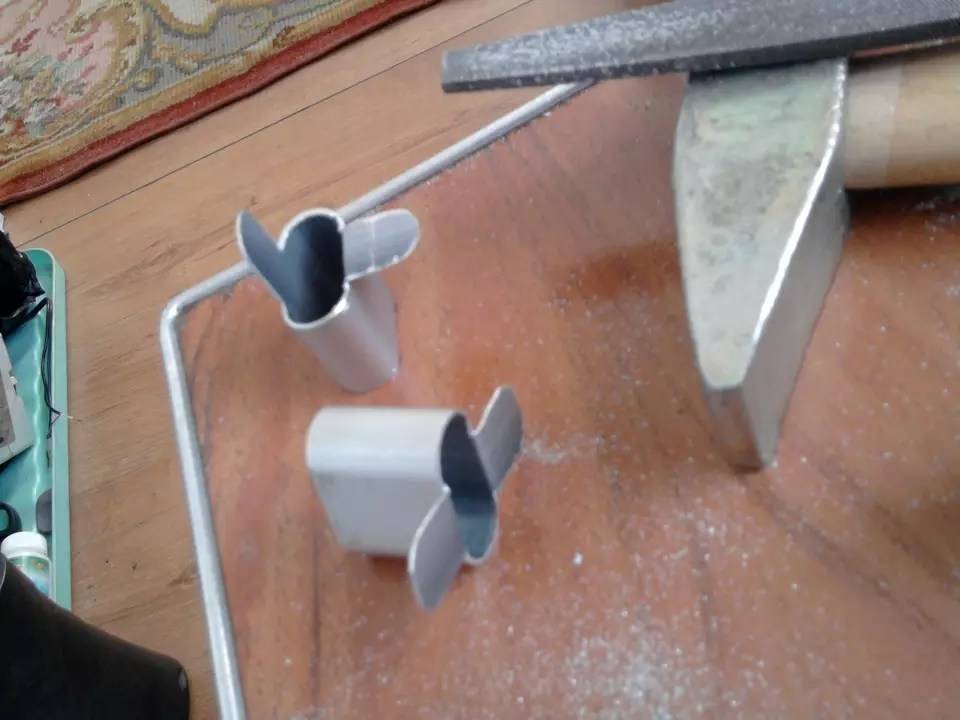

Возьмите три прямоугольных трубки и отрежьте от неё три маленьких куска, как показано на рисунке ниже. Сделайте надпилы и отогните «уши», создавая кронштейны.

Должны получиться три таких детали:

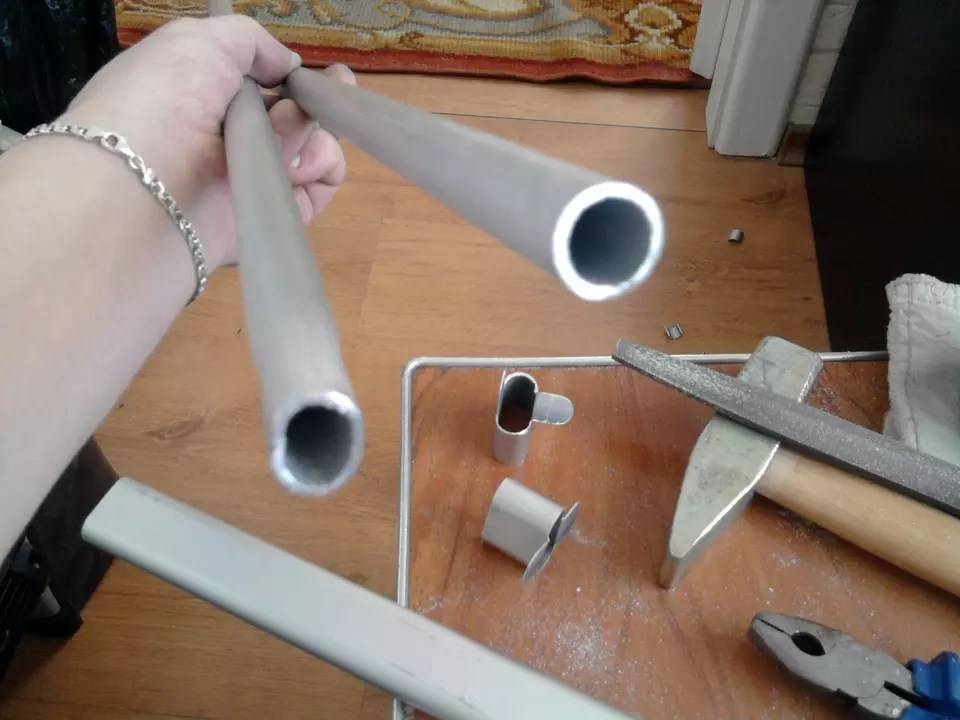

Рис.3 – получившиеся элементы штатива (всего 3)

Возьмите лыжные полки и хорошо отшлифуйте их несколькими листами наждачной бумаги. Убедитесь в том, что вся краска снята. Теперь разрежьте оба элемента пополам.

В дальнейшем половина отшлифованной палки будет основанием трипода.

Рис.4 – шлифовка деталей

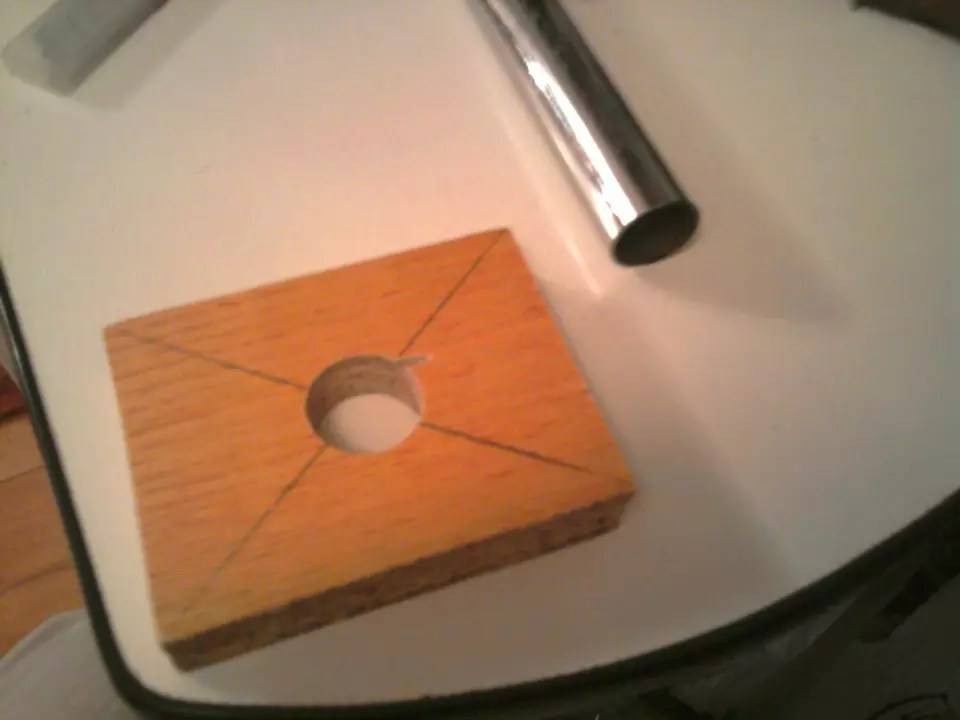

Возьмите одну из деревянных досок и сделайте в ней круглое отверстие для установки камеры и её крепления.

Диаметр отверстия должен совпадать с диаметром отшлифованной ранее трубки:

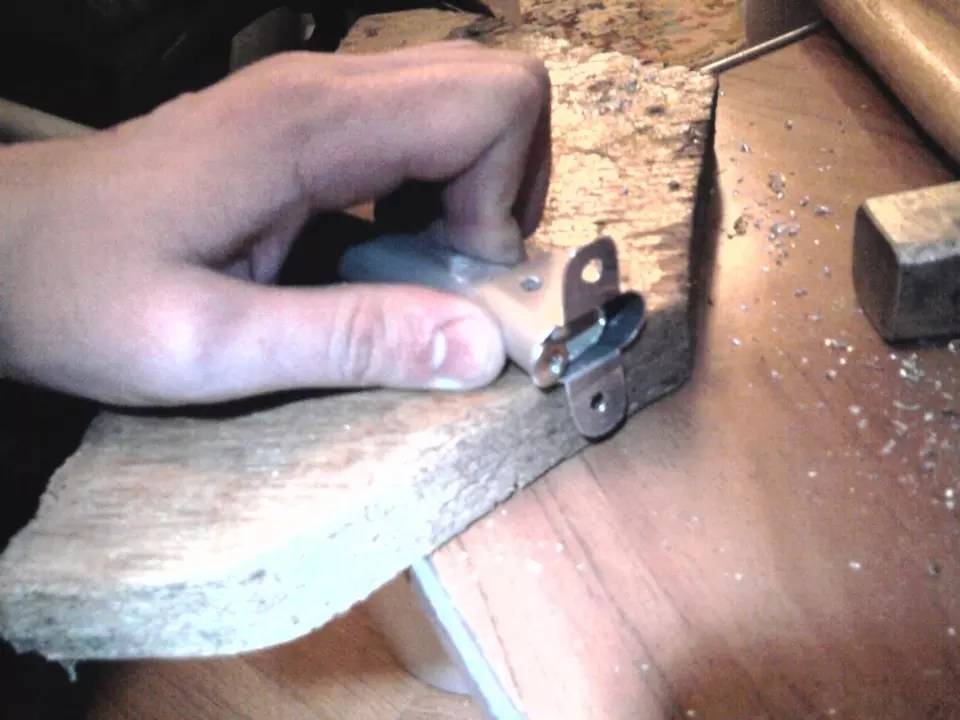

Рис.5 – создание отверстия

Теперь переходим к созданию ножек трипода. Один из сделанных в первом шаге кронштейнов будет использоваться в качестве крепления.

Установить кронштейн поверх трубки, как указано на рисунке ниже и просверлите отверстие под винт, чтобы с его помощью можно было регулировать положение штатива.

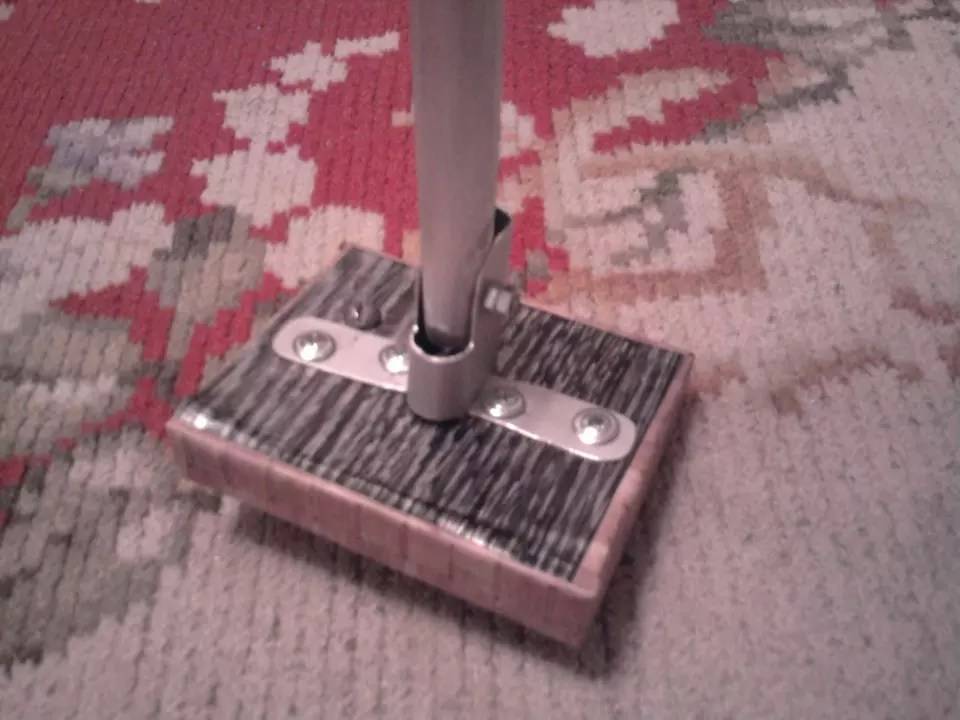

Рис.6 – крепление одного кронштейна

Установите хромированную трубку в отверстие основания. Затем установите в основание три кронштейна, к каждому из которых на винты прикреплена прямоугольная трубка.

Должна получиться следующая конструкция:

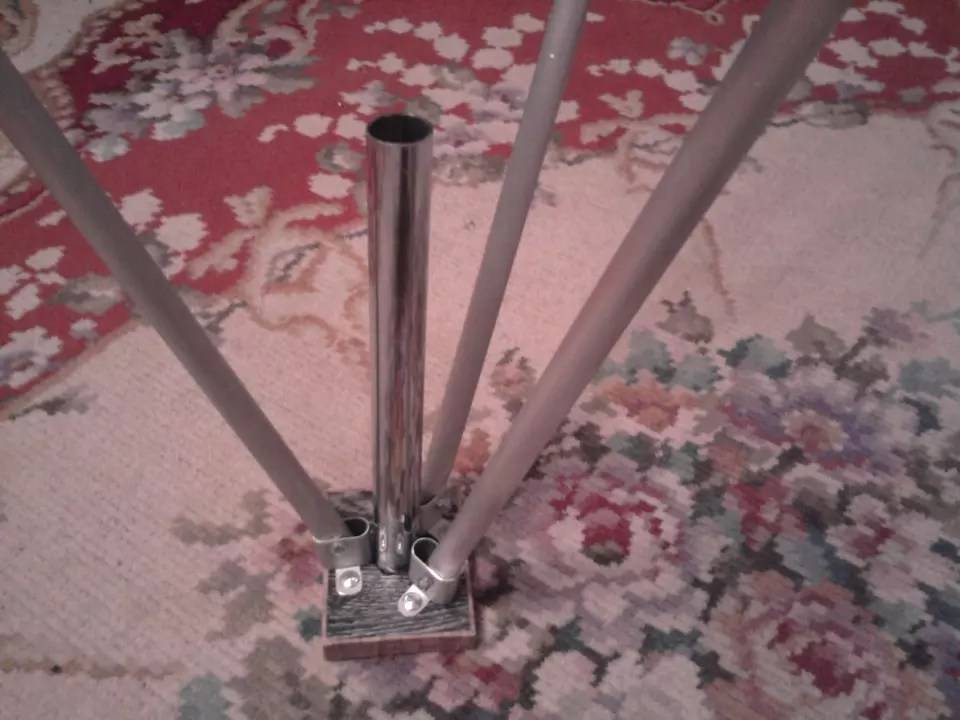

Рис.7 – готовое основание для трипода

Теперь возьмите вторую доску, которая идентичная по размеру с первой. Сделайте еще один кронштейн и прикрепите его таким образом:

Рис.8 – создание верхней части крепления трипода

Возьмите саморез и просверлите его в основание, чтобы на его обратной части появилась часть детали.

К ней и будет прикручиваться фотоаппарат, поэтому тщательно подбирайте размеры самореза:

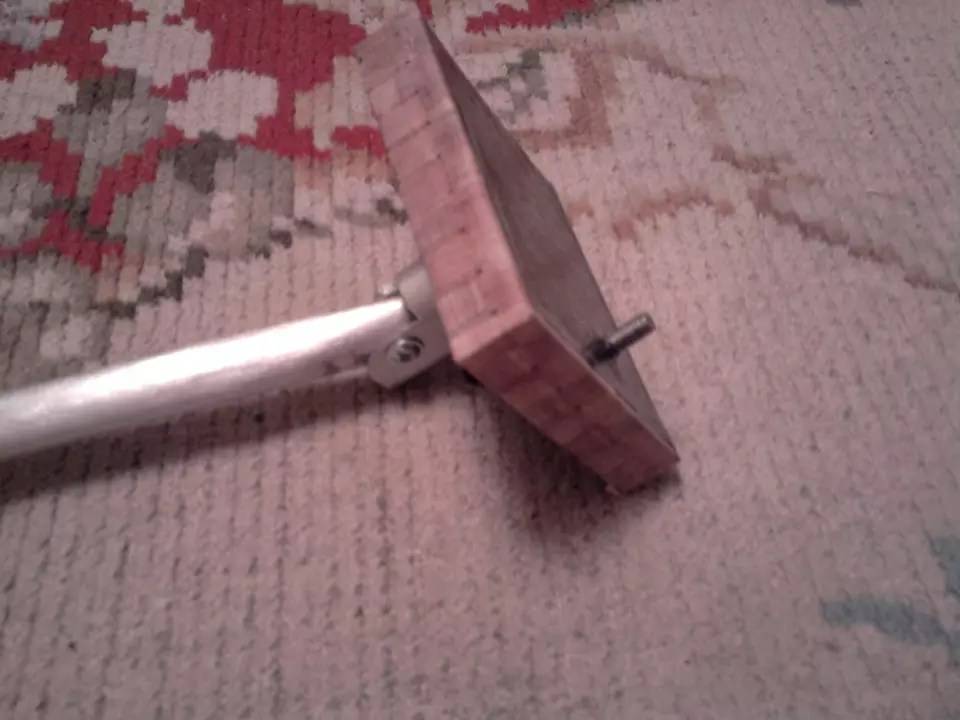

Рис.9 – завершение основания

В итоге должна получиться следующая конструкция трипода:

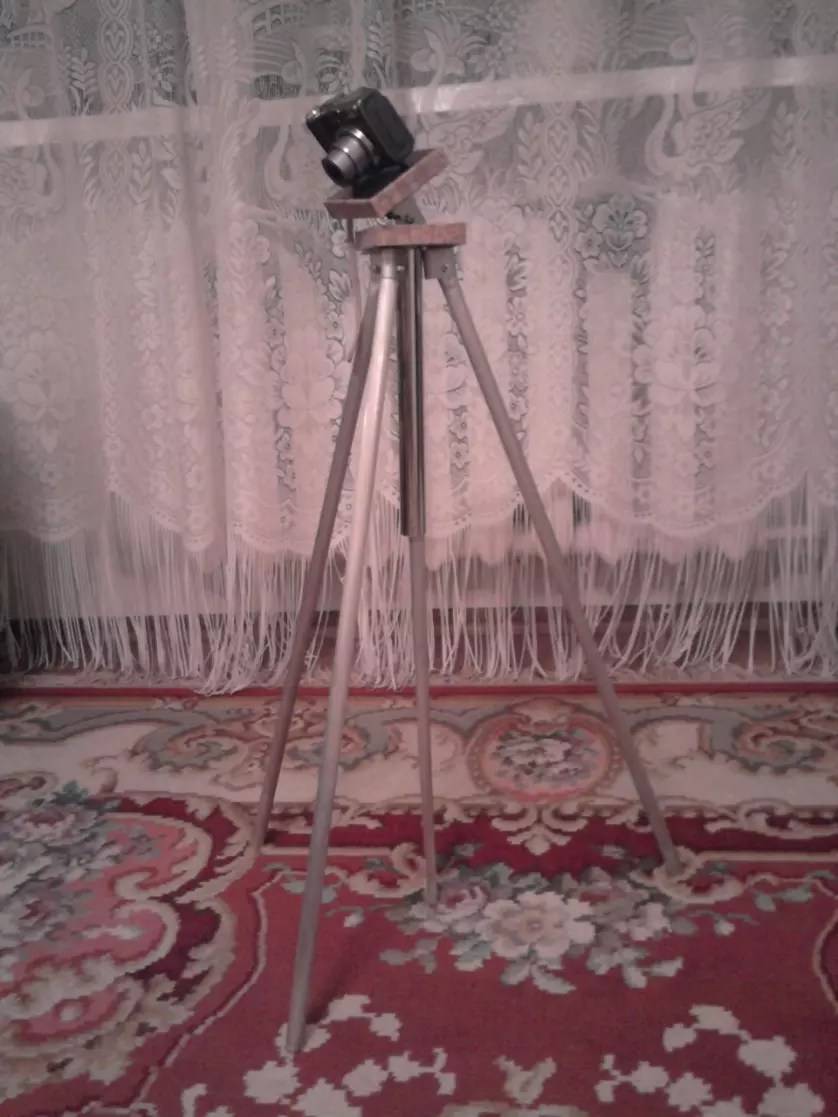

Рис.10 – готовое изделие

Как видите, самодельный штатив внешне ничем не отличается от покупного. Его главный плюс – основание можно вращать, что позволяет выставить нужный ракурс снимка.

Если взять доски большего размера, можно создать конструкцию, которая без проблем выдержит более увесистые камеры.

Выдвинув часть штатива, можно устанавливать камеру как в горизонтальное, так и в вертикальное положение:

Рис. 11 – пример использования самодельного трипода

О снащение функцией «смарт-ТВ»

Старый ТВ становится умным Ваш старый Full-HD-телевизор мог бы поработать еще несколько лет — при условии его оснащения функциями «смартТВ». Подобные опции могут быть легко реализованы с помощью медиаплееров. Например, ТВ-приставка Amazon Fire TV Stick (около 7000 рублей), подключаемая к HDMI-порту и обеспечиваемая питанием через адаптер, предлагает интерфейс «смарт-ТВ» с доступом к медиатекам и службам потокового вещания. Управление осуществляется с помощью входящего в комплект пульта ДУ. Такие модели, как Google Chromecast (около 2500 рублей), служат связующими звеньями между ТВ и мобильными устройствами: с их помощью можно транслировать любое содержимое с планшета или смартфона на большой экран.

Трудоемкость: средняя; затраты: 2500 руб.

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

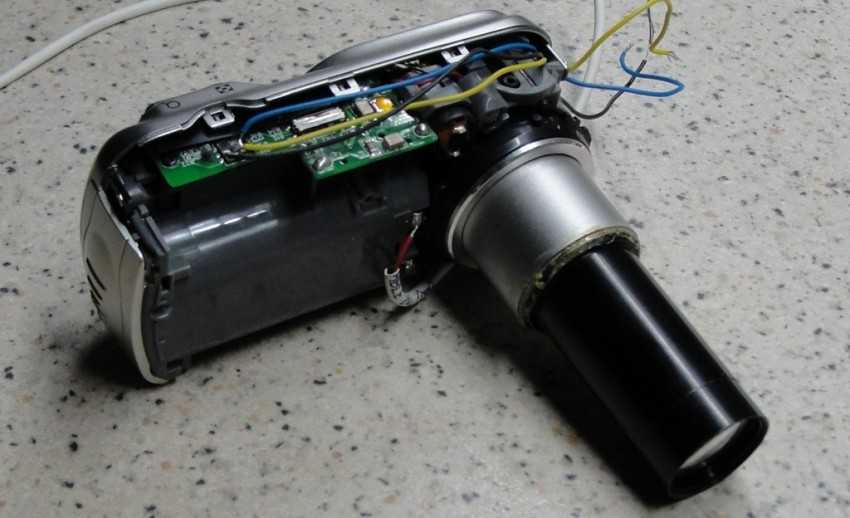

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

  • Соединяем объектив 400 мм и 17 мм.
  • Подносим к линзе фонарик, включаем.
  • На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм

Важно не поцарапать

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.


Популярные статьи Детская поделка из глины «Поросенок»

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

  • Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
  • Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
  • Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
  • Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
  • Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
  • Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
  • Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Популярные статьи Варианты поздравлений с 8 Марта

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

  • Соединяем объектив 400 мм и 17 мм.
  • Подносим к линзе фонарик, включаем.
  • На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Изготавливаем устройство: инструкция

Перед тем как сделать микроскоп, ознакомьтесь с последовательностью произведения работы:

1. Прежде всего, из стеклянной трубки при помощи горелки надо изготовить небольшой шарик, который будет служить линзой для устройства. Учтите, что этот элемент ни в коем случае нельзя трогать руками, так как на поверхности останутся следы, которые впоследствии будут искажать изображение.

2. На данном этапе нужно сделать корпус для линзы. Для этого понадобятся металлические пластины. Чтобы использование такого аппарата было удобным и безопасным, нужно обязательно закруглить углы. В «корпусе» следует просверлить отверстия: 4 крепежных и одно смотровое.

3. Теперь можно собрать всю конструкцию воедино. Для этого между пластинами устанавливается «линза», и корпус скрепляется болтами. Далее с одной стороны линзы при помощи скотча можно приклеить стекло, на которое и будет укладываться объект.

Такая конструкция микроскопа является ручной и самой простой. Представленным устройством могут пользоваться взрослые в домашних условиях и дети. Для профессиональных работ вам понадобится более сложный, цифровой аппарат. Далее вы узнаете, как его соорудить.

«ФЭД»

Один из первых фотоаппаратов-дальномеров малого формата и первый, выпущенный под названием «ФЭД». Поэтому часто встречается под названием «ФЭД-1», хотя официально индекс ему присвоен не был.

Производство было развернуто в Харькове, продолжалось в 1934-1955 годах, за это время было выпущено около десяти тысяч экземпляров. Затем от него отказались в пользу модели «ФЭД-2».

Фотоаппарат достаточно компактный, в металлическом корпусе, но весит всего 420 г. По сути, это «копия» немецкой Leica II. Пленку нужно было заряжать, снимая нижнюю крышку.

Было два очень мелких окна визирования – отдельно для дальномера и видоискателя. Автоматический спуск отсутствовал.

Оснащались фотоаппараты сначала «родными» объективами «ФЭД», после войны их заменили на «Индустар-10». Имелось гнездо для штатива, почему-то сильно смещенное вправо.

Сейчас на том же аукционе его можно купить за 15 000-165 000 рублей.

Мой самодельный микроскоп из веб-камеры

Как сделать микроскоп из веб-камеры

Если разобрать подходящую (с настраиваемым фокусом) веб-камеру, то можно снять объектив и перевернуть его. В этом случае камера превращается в . микроскоп!

Я использовал вот такую камеру Vimicro USB Camera (на чипсете VC0345 с сенсором OmniVision OV7670) с объективом из двух линз:

Так как в кабеле камеры были добавлены провода для микрофона, что вызывало неудобства в использовании, то я отпаял штатный кабель и припаял другой USB-кабель:

В качестве предметного столика для наблюдения объектов на просвет я использую матовое стекло:

Стекло установлено на пластиковую трубку, а снизу я освещаю его белыми светодиодами фонарика:

Такой микроскоп представляет собой микроскоп проходящего света и позволяет наблюдать интересующий объект в проходящем свете в светлом поле. В результате получается теневое изображение объекта.

Главная проблема заключается в удержании веб-камеры на нужном расстоянии от наблюдаемого объекта, поэтому я делаю много кадров и выбираю лучший:

Для этого я использую написанную мной программу CamScope:

Увеличение моего самодельного цифрового микроскопа

Визуальное (геометрическое) увеличение показывает во сколько раз наблюдаемый объект на экране компьютера больше, чем в натуральную величину. Для оценки этого параметра можно использовать, например, расстояние между штрихами штангенциркуля. Это увеличение зависит от используемого монитора и определяется произведением увеличения объектива на собственное увеличение камеры. Собственное увеличение камеры определяется отношением размера картинки на экране (например, диагонали) на размер светоприемной матрицы.

Для моего микроскопа на экране ноутбука расстояние между соседними штрихами штангенциркуля (1 миллиметр) составляет 9 сантиметров:Таким образом, увеличение моего самодельного микроскопа составляет 90 крат .

Оптическое увеличение микроскопа определяется апертурным числом объектива. Апертурное число $F$ (англ. F-number, optical speed — оптическая скорость) прямо пропорционально фокусному расстоянию объектива $f$ и обратно пропорционально диаметру $D$ его входного зрачка: $F = $. Эта величина теоретически (из-за волновой природы света) не может превысить 1500 раз.

Для определения линейных размеров предметов в увеличенном виде я определил, что расстояние между штрихами штангенциркуля (1 мм) на снимке составляет 365 пикселей:

Пиксели ЖК-дисплеев

С помощью такой «модифицированной» камеры я получил вот такие изображения пикселей LCD-панели ноутбука:

Слева показано, что при наведении объектива камеры область монитора с белым цветом светятся все три группы субпикселей — красные (R), зеленые (G) и синие (B). При этом сам пиксель имеет квадратную форму, хотя субпиксели являются прямоугольными, а длина стороны пикселя составляет около 0,25 мм. На левом изображении видно, что ширина промежутка между красными и синими пикселями больше, чем между синими и зелеными и между зелеными и красными. Но изображение перевернуто, т.е. истинный порядок следования субпикселей RGB. Это подтверждается тестом. Справа показано, что для создания желтого цвета пикселя светятся только красные (R) и зеленые (G) субпиксели.

А вот изображение субпикселей монитора другого ноутбука при свечении белым цветом вместе с фрагментом символа:

А вот такую картинку я получил для белого цвета на экране телефона Nokia 2710 Navigation Edition:

Вот такая интересная форма у пикселей ЖК-телевизора (воспроизводится голубой цвет):

Поваренная соль

Песок

Глина

Биологические объекты

Слюна

Слюна является одним из популярных объектов наблюдения под микроскопом. Как утверждается, по слюне можно выполнять диагностику.

Волос

Комар

Перо птицы

Видна структура пера — стержень, несущий бородки, которые держат бородочки.

Семя колокольчика

Семена колокольчика очень маленькие — масса одного семечка около 0,2 миллиграмма.

Лист винограда

Тычинка и пестик цветка

Ость колоска ржи

Как видно на снимке, ость имеет зазубрины.

Плесень

Я исследовал выросшую на моркови плесень:

Вот так она выглядит при рассмотрении в мой импровизированный микроскоп:

Кока-кола

Шероховатые поверхности

Матовое стекло

Линза Френеля

Расстояние между бороздками составляет около 0,3 мм.

Печатные платы и радиодетали

Надпись припоем на печатной плате

вид надписи без увеличения:

Если прижать камеру лицевой стороной (без объектива) к темной поверхности, то свет, проходящий с тыльной стороны, высвечивает на оптическом сенсоре проводники печатной платы камеры:

Для ослабления этого эффекта я постарался затемнить тыльную часть печатной платы камеры.

Продолжение следует

Тепловизор из фотоаппарата

Тепловизор является довольно сложным устройством
, способным фиксировать на расстоянии инфракрасное излучение, испускаемое окружающими предметами. В основном данный прибор используется при ремонтно-спасательных мероприятиях, а также его применяют профессиональные охотники для поиска добычи. Тепловизор по своей конструкции похож на цифровую камеру.

Несмотря на свою схожесть с цифровым фотоаппаратом, полноценный тепловизор из него сделать не получится.

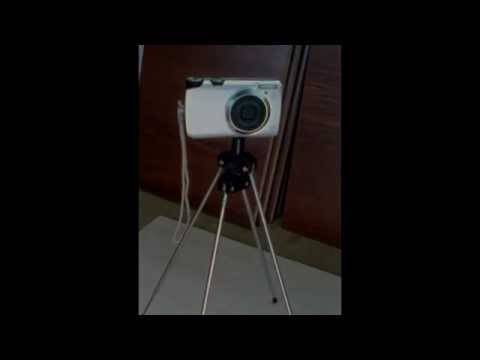

В интернете можно найти множество советов, как сделать тепловизор из фотоаппарата. Например, советуют снять инфракрасный фильтр из матрицы, после чего якобы аппарат начнет фиксировать тепловое излучение. Но на практике, кроме поломки цифрового аппарата вы ничего не получите. В этом видео показано, что будет, если снять фильтр с матрицы фотоаппарата.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
