Самодельный экран для проектора

Где разместить проектор?

Первое, что необходимо знать, – это расстояние, на которое ваш проектор будет проецировать изображение. В руководстве по эксплуатации указывается коэффициент проекции устройства в виде одного числа либо диапазона чисел. Чтобы рассчитать оптимальное расстояние, на котором должен разместиться проектор, нужно использовать следующую формулу: коэффициент проекции нужно умножить на ширину экрана. Так вы получите число расстояния проекции. Для подсчетов неважна единица измерения, это могут быть дюймы, сантиметры или футы. Формулу также можно подстроить под другие показатели. Если для начала вы хотите выбрать размер экрана, который планируете приобрести, следуйте следующей формуле: расстояние проекции разделите на коэффициент. Так вы получите размер оптимальной ширины экрана.

Простой лайфхак от соседа, и мой интернет на даче «летает»

Смогут ли женщины сместить диктатуру: факты о 4-м сезоне “Рассказа служанки»

Солнечное за в воскресенье 21 июня: наденьте очки

Рейтинг лучших моделей

Часто качество экрана зависит от производителя. Ассортимент данной продукции представлен широко, но несомненными авторитетами считаются такие компании: CACTUS, LUMIEN, Digis Kontur, выпускающие продукцию различной стоимости. Среди аксессуаров невысокой стоимости (до 10 тыс. рублей) наиболее популярными являются такие модели.

Elite Screens Tripod — Это переносной вид экрана с компактной опорой-штативом. Модель с широким углом обзора отличается универсальностью использования и предназначена для просмотра фото и фильмов, цифровых графиков и схем. Изображение отличается яркостью и насыщенностью цвета.

Среди более дорогих изделий можно отметить такие модели.

Classic Solution Lyra E. Модель можно использовать не только в профессиональном и учебном процессе, но и для домашнего кинотеатра, Экран имеет потолочно-настенную установку, рулонную конструкцию с пружинным механизмом и пультом управления и гарантирует качественное яркое изображение и широкий угол обзора.

Можно отметить также и другие популярные и качественные модели: ELITE SCREENS Spectrum Electric — рулонное полотно с моторизированным приводом; LUMIEN Master Picture — с полотном, изготовленным из высококачественных полимерных материалов; CACTUS Wallscreen CS-PSW — бюджетный вариант настенного экрана.

Выбираем материал и формат

Хорошая отражающая поверхность должна быть не только гладкой и ровной, чтобы правильно распределять свет в сторону зрителей, но и без искажений воспроизводить всю информацию с высоким качеством.

Идеальным материалом в качестве экрана для проектора может стать толстая ткань белого цвета. Какая и из чего экран?

Это могут быть различные варианты:

Баннерная ткань. Довольно популярный материал из синтетики, обладающи повышенными светоотражающими свойствами. Особенно хороша такая ткань с черной подложкой, делающей экран непрозрачным и лучше отражающим черные цвета. Баннерную ткань используют при изготовлении уличных билбордов и больших дорожных растяжек, так называемых баннеров. Если вы берете такую ткань с бывшего плаката, то просмотрите ее на наличие повреждений. Главное преимущество этой ткани в том, что такой самодельный экран для проектора можно легко свернуть.
ПВХ-пленка. Полотно для проектора своими руками можно сделать из еще одной синтетической версии хорошей ткани. Эта ткань используется в строительной сфере для натяжных потолков. Экран для , вернее материала, имеет полное право на жизнь. Лучше всего взять, конечно, матовую ПВХ-пленку, а не рельефную или глянцевую. Тогда на нем не будет бликов и нервностей. Здесь также важна подложка из черной пленки для повышения непрозрачности. Из чего сделать экран еще?
Плащевка. Такой материал не боится сильного натяжения и станет довольно прочным вариантом световозвращающей ткани
Кроме этого плащевка обладает влагостойкостью и не впитывает в себя грязь, что очень важно, если экран будет висеть там, где проходит много людей или бегают дети. Представьте, что станет с проекционной поверхность, если ее потрогает, хотя бы 100 человек!
Винил
Материал экрана проектора может быть и таким. Это покрытие также используется в строительстве при сборке натяжных потолков. Такая поверхность самая гладкая и мягкая

Однако, она очень быстро тянется, поэтому при неосторожном обращении легко рвется.
Льняная ткань. Если нужен экран только для домашнего использования, то можно обойтись и плотной тканью изо льна, как очень подходящим полотном проекционного экрана

Например, новой простыней. Потребуется только натянуть ее на раму и закрепить. Для лучших светоотражающих способностей стоит прокрасить ее краской и сделать подложку из черной пленки.
Гипсокартон. Его может заменить и ДВП. Для семейного просмотра можно взять этот самый бюджетный фон из перечисленных. Здесь вообще не понадобятся никакие рамы, а просто нужно будет вырезать прямоугольник желаемого размера и покрасить его белой, матовой краской. Можно также наклеить туда обои под покраску, чтобы еще лучше выровнять поверхность. После высыхания можно сразу крепить такой прямоугольник к стене. Добиться высшего качества изображения при этом подходе конечно не получится, а вот сэкономить время и средства легко! Например, вы собрались на даче большой компанией и хотите устроить совместный кинопоказ. Главное это эмоции и ощущения того момента, а качество видео не так уж и важно, поэтому делают его из гипсокартона. Такой быстрый, на скорую руку, сделанный экран поможет не сорвать мероприятие.

Можно еще использовать обычную рулонную штору, как экран для проектора «в полевых условиях».Для такого самодельного дисплея проектора должно отвечать нескольким критериям:

• Прочность;
• Цельность. Без потертостей и разрывов;
• Плотность;
• Непрозрачность.

Другим важным фактором выбора ткани для проекционного экрана, сделанного своими руками, будет являться формат.

Он бывает нескольких типов:

• Стандартный (соотношение сторон 1:1);
• Для видео (соотношение сторон 4:3);
• Широкоугольный ( соотношение сторон 16:10);
• НD(соотношение сторон 16:9);
• 3D формат (соотношение сторон 2,35:1).

Использование устройства для просмотра слайдов

Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:

Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора
Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.
Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству
Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.

Будьте осторожны при снятии матрицы.

Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм

Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.

Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.

Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.

Алгоритм изготовления

Сделать экран для проектора самостоятельно вам поможет подробная инструкция.

1. Два короба будут использоваться как направляющие по ширине будущего экрана, два других обрезаем до 1,5 м — это будет высота. Каждый короб с одной стороны обшивается брусом из древесины.
2. С каждого края короба делаем отступ по его ширине, выполняем надрезы при помощи ножниц по металлу. Затем отгибаем края, выравнивая их с помощью деревянной киянки. Аналогичные действия делаем со вторым, просверливаем отверстия в алюминиевом коробе и скрепляем саморезами. Получаем прочную раму.
3. Аналогичным способом, для придания большей жесткости конструкции, в центре закрепляем оставшийся пятый короб, у которого также делаем надрезы ножницами. Скрепляем с деревянным брусом саморезами, сделав по краям небольшие отверстия.
4. Весь каркас обшиваем ДВП, излишки обрезаем и делаем наждачным полотном фаску, чтобы убрать острые края, которые могут повредить материал экрана. Крепления лучше делать степлером, используя большие скобы 10-12 мм.
5. Подкладка из тонкого войлока располагается сверху конструкции — она служит для выравнивания возможных неровностей из-за швов и выступающих скоб.
6. Приготовленное полотно для экрана должно быть однородным, без швов— это делается для повышения качества изображения. Натяжение полотна делается постепенно с противоположных сторон: закрепляем степлером сторону №1, натягиваем материал без фанатизма и складок с противоположной стороны №2, аналогичное закрепление делаем на торцах №3 и №4. Излишки ткани обрезать при помощи ножа.
7. Все полотно покрываем в два слоя белой краской, лучше всего использовать малярный валик.
8. Для качественного закрепления изготовленного экрана на вертикале стены прикручиваем к ней брусок, на который будет удобно фиксировать всю конструкцию. По периметру устанавливаем декоративную рамку, что облагораживает весь дизайн.

Экран для проектора своими руками

В связи с тем, что экран для проектора промышленного производства часто имеет высокую стоимость, любители домашнего кинопросмотра делают экран своими руками. Есть возможность создать экран под проектор даже с электроприводом. Для его создания своими руками нужно:

1. Выбрать материал (ткань, картон или гипсокартон, ДВП или ПВХ).
2. Подготовить стену, если не будет использоваться рамка-каркас.
3. Разметка поверхности под экран (или разметка материала).
4. Создание и закрепление рамки – каркаса экрана из металла или дерева.
5. Натяжка полотна или закрепление материала экрана.
6. Эстетическое оформление.

Если выбран вариант покраски стены под проектор, то действия будут такими:

1. Подготовка стены. Для экрана проектора нужна идеально ровная стена, покрытая несколькими слоями штукатурки. Равномерность необходимо проверять уровнем. Затем обязательно покрыть все слоем грунтовки.
2. Разметка стены для экрана. Самым лучшим помощником в разметке будет проектор. На стену выводят картинку нужного формата и размера, потом наносят карандашом или специальными сухими чернилами разметку.
3. Покраска стены под экран для проектора. Окрашивание проводят строго сверху вниз, лучше всего это делать с помощью валика или распылительного пульта.

Краска для экрана проектора

Окрашивая выровненную поверхность стены, делают проекционный экран непосредственно на стене. Краску выбирают стандартных цветов: белую (самая популярная), серую и даже черную. Цвет краски подбирают в соответствии с характеристиками проектора и особенностями просмотра и цветового решения самой комнаты. Для окрашивания используется обычная водоэмульсионная краска, она дает ровную матовую поверхность. Матовость дает еще специальная автомобильная краска. Лучшим вариантом будет светоотражающая акриловая краска.

Ткань для экрана проектора

Есть несколько вариантов ткани, подходящей для экрана проектора:

1. Плащевая ткань. Самый дешевый и не самый качественный вариант из-за возможных изгибов от помятости. Плюсы этого варианта – износостойкость, грязеотталкивающая поверхность, возможность хорошего натяжения.
2. Винил (виниловое полотно). Очень прочный материал, дает качественную картинку. У него есть минусы: виниловое полотно может растягиваться и рваться в местах сильного натяжения, трудно найти рулон нужного размера, высокая стоимость. Светоотражающий экран для проектора делают из ПВХ. Яркость картинки отличная, но угол обзора меньше.
3. Льняная плотная ткань. Это самый простой и доступный материал. Прочная ткань с хорошим натяжением. Для создания экрана подойдет даже чистая простыня или скатерть. Иногда такой материал покрывают дополнительным слоем краски (матовой или светоотражающей) для создания плотности. Для того чтобы обеспечить поглощающий эффект и добавить контрастности, делают подложку из черной ткани или полиэтилена.
4. Баннерная ткань. Не самая дешевая, но самая популярная ткань (из-за широко представленных моделей в типографиях: можно купить самые разные размеры). Невероятная прочная, прекрасно свет отражает.
5. Натяжной потолок. Самая лучшая модель ткани для самодельного экрана для проектора. Для потолков используется ПВХ-пленка или плотная синтетическая ткань. Экран для проектора из натяжного потолка делают, выбирая матовое белое полотно.

https://youtube.com/watch?v=slenG_a1Bjk%250D

Правильный расчет размеров

Чтобы правильно соорудить экран для проектора своими руками, надо учитывать расположение проектора и угол обзора зрителей. Экран располагается перед зрительскими местами, а не перед проектором — это основное правило, которое гарантирует успех задуманного мероприятия.

Высота холста должна равняться примерно 1/6 расстояния от него до последнего ряда зрителей, только при выполнении этого условия информация будет отлично читаться. Первый ряд должен находиться не ближе, чем две высоты экрана: например, высота = 1,5 м, значит, первые зрители должны сидеть на расстоянии 3 м. Специалисты уверяют, что именно с такого расстояния восприятие сюжета или информации будет комфортным. Нижний край полотна должен отстоять от уровня пола не менее 1,2 м — зрители, сидящие в самом конце зала, будут видеть всю информацию без затенения.

Изготовление портативного экрана

Портативный экран проектора позволит смотреть фильмы в любом месте, где есть электричество. Для конструирования потребуются определенные материалы. Их можно найти практически в любом хозяйственном магазине:

• ножовка или ножницы для разрезания труб из ПВХ;
• клей для труб ПВХ;
• веревка или шнур длиной 6 м;
• дрель и сверла для создания отверстий в трубах из ПВХ;
• 6 длинных секций труб ПВХ диаметром 1 дюйм;
• колено (фитинг) из ПВХ, 90 градусов, диаметр — 1 дюйм (8 шт.);
• колено ПВХ 45 градусов, диаметр — 1 дюйм (2 шт.)
• 1 прямой разъем;
• T-образный разъем (тройник), диаметр — 1 дюйм (6 шт.);
• клейкая лента;
• белый брезентовый материал (250 на 490 см);

Разрежьте трубы до нужных размеров. Старайтесь тщательно измерять и делать точные разрезы. Вам понадобится:

• две трубы по 260 см;
• две трубы по 200 см;
• две трубы по 190 см.

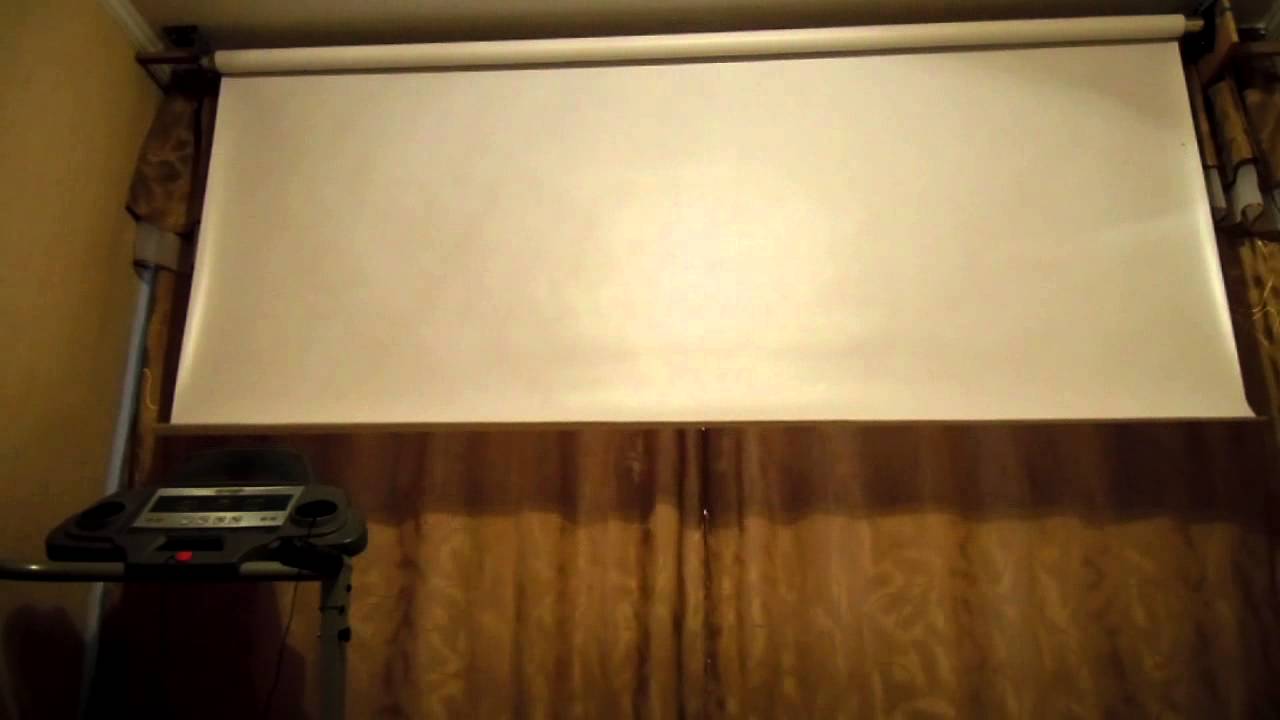

Рулонный экран из синтетического тканевого полотна

Владельцы проекционных аппаратов предпочитают экраны, изготовленные из рулонной шторы. В них полотно накручивается на вал, который спрятан внутри тубуса, и выдвигается по мере необходимости. Такие конструкции могут быть как настенными, так и напольными, их можно устанавливать на штативе или крепить стационарно на стене либо к потолку. Иногда рулонные экраны оснащают моторизированным электроприводом с возможностью автоматического управления. Купить их можно в специализированных точках продаж.

Основным элементом рулонного экрана является тубус, в котором хранится свернутое полотно. Изготовить его своими руками сможет каждый, кто обладает элементарными навыками выполнения слесарных работ.

Необходимый материал

Для этого понадобится:

• отрезок пластиковой трубы диаметром 50 мм;
• 2 подшипника качения;
• синтетическое тканевое полотно;
• шнур для подвешивания тубуса (при необходимости);
• 2 крышки типа Twist off диаметром 53 мм;
• деревянные рейки диаметром 25-30 мм.

Алгоритм работ

Алгоритм изготовления простейшего тубуса с тканевым экраном включает в себя последовательность таких действий.

1. Готовится собственно тубус, для чего при помощи болгарки обрезается пластиковая труба в размер экрана и делается пропил вдоль ее оси. Ширина пропила примерно 1 см. Края отверстия тщательно зачищаются таким образом, чтобы не было заусенцев и острых выступов.
2. Одна из деревянных реек используется в качестве оси для накручивания экрана. Ее длина должна быть на 5 см больше ширины полотна. На концы рейки плотно насаживаются подшипники так, чтобы из них еще выглядывало по 1 см доски с обеих сторон. При необходимости, посадочные места на рейке подгоняются под внутренний диаметр подшипников.
3. К рейке при помощи степлера крепится один конец полотна. Рекомендуется материал перед этим подвернуть на 2-3 см. Для надежности нужно пришпилить край полотна двумя рядами скоб.
4. Полотно аккуратно наматывается на рейку, которая затем вставляется в тубус таким образом, чтобы подшипники не выступали за торцы последнего. При этом свободный край полотна пропускают через пропил.
5. Края тубуса закрываются крышками типа Twist off, причем в одной из них предварительно высверливается отверстие диаметром 2 см, через которое будет проходить ось для крепления рукоятки. При необходимости торцы тубуса обматывают изолентой, подгоняя их диаметры под размер крышек.
6. Через отверстие в крышке к рейке крепят маховик, с помощью которого можно будет сворачивать экран. Конструкция маховика может быть произвольной. В интернете можно найти достаточно много видео, где подробно показаны многочисленные варианты изготовления рулонных экранов с приводом подобного типа.
7. Вторая рейка обрезается по размеру полотна. К ней степлером крепится свободный край материала. Затем рейка поворачивается таким образом, чтобы ряд скоб оказался под слоем ткани, которую нужно еще раз прошить степлером.
8. К тубусу цепляют шнур, при помощи которого можно переносить экран или повесить его на стену или штатив.

Итак, самостоятельно изготовить проекционный экран вполне по силам каждому домашнему мастеру. Сложность и внешний вид будут зависеть от требований к изображению, доступности необходимых материалов и навыков слесарных работ: от покрашенной стены до рулонного изделия из синтетического или тканевого полотна с электроприводом.

Простейший проектор из смартфона

Оригинальный проектор, ориентированный на телефон, относится к разряду самоделок, которые несложно сделать самому. Чтобы каждому читателю было понятно, как сделать проектор из телефона, мы представляем пошаговый алгоритм изготовления, сопровождаемый фотографиями процесса. Чтобы сделать самодельный видеопроектор, вам понадобится базовый набор инструментов, состоящий из старой обувной коробки, лупы с 10-кратным увеличением, острого ножа, маркера, изоленты и смартфона.

1. Окно для линзы аккуратно вырезаем, предварительно определив центр на торце коробки — это очень важный шаг, ведь лупа должна быть точно по центру.

2. Теперь нужно закрепить линзу в сделанном отверстии — для этого пригодится изолента, но можно использовать и другие варианты для надежности и эстетического восприятия — силикон или прочный клей.
3. Когда проектор сделан из смартфона, основная задача — правильно установить прочный картонный держатель для телефона. Передающее устройство должно быть помещено в определенное место в коробке, надежно закреплено, чтобы изображение на экране не сжималось.
4. В комнате нужно задернуть шторы, выключить все источники света и провести тесты в темноте — определить желаемое место для устройства, чтобы изображение на экране было четким.
5. Теперь вам нужно установить на свой смартфон специальное приложение, которое будет переворачивать изображение, так как объектив поворачивает изображение во время проецирования 1800. Это легко сделать: в строке поиска наберите «приложение для поворота экрана на смартфоне» и выберите тот, который вам больше нравится.
6. Теперь не менее важный момент: нужно проделать небольшое отверстие в задней части объектива внизу, чтобы подключить зарядное устройство для смартфона.

Самодельный проектор для домашнего кинотеатра готов, сейчас мы его тестируем, определяем конкретную локацию и приглашаем членов семьи на просмотр видео. В помощь мастерам есть отличное видео.

Изготовление экрана путем окраски стены

Хороший вариант для тех, кто уверен, что мебель не будет передвигаться, а стены – перекрашиваться. Плюс технологии в том, что можно покрасить всю стену целиком, и таким образом иметь возможность увеличивать или уменьшать площадь изображения. Хотя иногда умельцы делают рамку черного цвета, чтобы подчеркнуть позицию экрана в интерьере.

Цвет краски может быть белым, светло-серым или даже черным. Самый распространенный цвет, конечно, белый. Однако при просмотре старых черно-белых фильмов лучше черный цвет фона, иначе баланс контрастных цветов выглядит совершенно неестественно. Серый цвет является компромиссным решением, лучше всего, подходящим под обычные 2-D фильмы.

План работ следующий:

Подготовка стены

Подготавливаем стену:

1. Выравнивание. Используйте строительный уровень для определения вертикальности и гладкости стены. Можно перештукатурить стену в случае необходимости.
2. Грунтование. Грунтовая краска должна быть матовой и обеспечить внешнему слою краски максимальную гладкость фактуры.

Окраска

Переходим к выбору и нанесению краски. На рынке есть много вариантов для окраски стен «под проектор» – все они называются «экран-краска». Есть довольно дорогие разновидности, которые нужно наносить в несколько слоев. Цена на них может доходить до сотен долларов. Но можно использовать экран-краску и проще – за 300 рублей банка.

Наносить краску лучше всего валиком. Так вы избежите неравномерного распределения краски, выпавших из кисточки волосков, прилипших к стене, и вообще валиком красить быстрее.

Импровизированная рама

Большинство домашних мастеров обрамляют экран черным цветом – рисуют раму черной краской либо прикладывают тонкие магнитные полоски к специальной краске для экранов (полоски обычно входят в комплектацию). Но этого можно и не делать, чтобы сохранить «пространство для маневра» и не испытывать дискомфорт, просматривая фильм с соотношением сторон 3:4 внутри рамки 16:9.
