Распределительный коллектор отопления своими руками: схемы и особенности сборки

Проектирование самодельного коллектора

Первым этапом работы по созданию самодельного распределительного коллектора является его проектирование. Грамотно созданный проект существенно упростит работу и позволит создать качественный сварной коллектор для отопления, который оптимально подойдет для конкретных условий эксплуатации.

Перед тем, как собрать коллектор отопления, нужно оценить ряд параметров отопительной сети здания:

Количество отопительных контуров, в которые нужно подать теплоноситель; Количество и параметры отопительного оборудования (мощность, температура нагрева, давление и т.п.); Необходимость и возможность дальнейшего встраивания в отопительную систему дополнительных элементов; Количество дополнительных элементов системы (насосы, клапаны, запорная арматура и пр.).

Далее нужно внимательно рассмотреть особенности подключения разных контуров к распределительному коллектору:

Электрические и газовые отопительные котлы можно подводить к коллектору сверху или снизу; При наличии циркуляционного насоса в схеме отопительной системы подключать котлы можно только с торца коллектора; Врезка бойлеров косвенного нагрева и твердотопливных котлов в коллектор может осуществляться только с торцевой стороны; Подача каждого отопительного контура подключается к коллектору сверху или снизу.

Чтобы точно и наглядно видеть, как правильно собрать коллектор отопления, стоит изобразить его проект на бумаге или распечатать, если схема создавалась на компьютере. Наличие четкого изображения с соблюдением масштаба и необходимым количеством элементов дает возможность сверяться при работе для предотвращения монтажных ошибок.

На схеме обязательно нужно проставить размеры каждой детали коллектора. Например, расстояние между подающими и обратными патрубками должно составлять около 10-20 см – отклонения в большую или меньшую сторону усложнят обслуживание устройства. Схожее расстояние должно быть между подающей и обратной частью коллектора.

4

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

Установка системы

Устанавливать коллекторную систему необходимо еще на стадии проектирования и строительства частного дома. Поскольку после укладки финишного напольного покрытия монтирование этой системы крайне нецелесообразно и трудоемко. Единственный способ установки — открытый монтаж.

Монтаж гребенки

При горизонтальной разводке отопительной системы для установки регулировочного оборудования, циркуляционного насоса и распределительного узла потребуется коллекторный шкаф. Его размещают в нишах помещений, которые защищены от влаги. Как правило, для этого оборудуют место в кладовке, гардеробной или прихожей.

Во время организации отопления двухэтажного дома необходимо разместить несколько коллекторных групп, по одной на этаж. Дополнительные распределительные гребенки дадут возможность создать примерно одинаковую длину контура.

В качестве варианта можно выбрать схему, когда первая группа отвечает за подачу теплоносителя по отдельным контурам, а другая является основным элементом во время устройства «теплого пола».

Число входов и выходов распределительного узла всегда должно равняться количеству находящихся на этаже отопительных приборов. Для каждого помещения необходимо проложить свою ветку, которая, соединив собой несколько радиаторов, сможет реализовать тупиковую либо попутную систему.

Чтобы снизить затраты на подсоединение отопительных батарей, используют «проходную» систему. Во время установки этой схемы несколько последовательно соединенных между собой радиаторов воспринимаются как единый элемент.

Способы укладки

Во время коллекторной разводки, как правило, используют способ монтажа трубопровода в цементную стяжку. При этом толщина стяжки делается в районе 60−70 мм, этого вполне хватает для «замоноличивания» разводки. Однако с учетом СНиП монтировать в цементное основание можно лишь цельные соединения, для чего зачастую применяют металлопластиковые трубы сечением 15 мм. Благодаря тому, что они эластичны, трубопровод можно с легкостью укладывать под полом.

Если решено после запрессовки системы залить трубопровод стяжкой, то нужно перед этим обернуть трубы теплоизоляцией. Эта прослойка даст возможность минимизировать риск повреждения трубопровода под воздействием теплового расширения, так как трубы начнут «тереться» не о цементную стяжку, а о теплоизоляцию. Поверх стяжки необходимо уложить фанеру, а после сделать финишное напольное покрытие.

Также трубопровод может проводиться к батареям отопления сверху, к примеру, под подвесным потолком. Некоторые специалисты часто укладывают трубы наружным методом, устанавливая их вдоль стен и маскируя декоративными плинтусами. Однако этот вариант укладки неминуемо повлечет увеличение длины трубопроводной магистрали.

Трубы не советуют проводить под проемами дверей: в процессе монтажа дверного порога во время сверления труба может повредиться. Если трубы необходимо прокладывать сквозь стены, то, чтобы не допустить их деформации во время усадки дома, в отверстия вставляют гильзы.

На каждую выходящую от гребенки распределительную цепь отдельно нужно установить запорную арматуру. Чтобы можно было спускать скопившийся воздух, устанавливают:

• на батареях отопления — краны Маевского;
• на гребенке — воздуховыпускные вентили.

За счет того, что выходящая после распределительного узла каждая отопительная цепь является независимой системой, ее удобно применять во время организации «теплых полов».

Коллекторная схема отопления идеальна в плане эффективности. Автономная подача подогретой от котла воды в каждую батарею дает возможность создать комфортный микроклимат в каждом отдельном помещении. Высокая, в отличие от традиционных систем отопления, цена немного сдерживает популярность этого вида обогрева дома, но если деньги позволяют, то отопление с помощью коллекторной системы — это наилучший вариант.

Как сделать солнечный коллектор своими руками

Это устройство можно использовать для дополнительного нагрева воды. Устанавливают его на улице на солнечной стороне, чтобы солнечные лучи все время освещали устройство.

1. Для его изготовления необходимо несколько досок, из которых сбивается короб.
2. Задняя стенка закрывается любым листовым материалом: фанера, металл, ОСП, ДВП или ДСП.
3. Внутрь укладывается пенополистирольная панель в качестве утеплителя.
4. Поверх полистирола крепится фольга. Она будет выполнять функции отражателя солнечных лучей, увеличивая интенсивность их воздействия на коллекторную установку.

Внимание! В качестве коллектора можно использовать любую металлическую трубу, к примеру, медную от конденсатора холодильника. Её формируют в виде змеевика и укладывают поверх фольги

Концы трубки выводят за пределы деревянного короба: один подсоединяется к водопроводной сети, второй вводится в дом, как контур горячей воды.

Остаётся только закрыть всю конструкцию прозрачным стеклом. Устанавливают прибор под углом, чтобы солнечные лучи перпендикулярно падали на коллекторную группу.

Правила подсоединения фитингов

Было рассмотрено несколько вариантов сборки коллектора для системы отопления, но только в двух из них используются фитинги.

1. Пропиленовый коллектор собирается при помощи сварки пластика, для чего используется специальный прибор. Основная задача — не перегреть материал. Вставляют отрезки труб в тройники вдоль оси соединения. Крутить детали относительно друг друга запрещено.
2. Что касается латунных фитингов, то основное требование к сборке — не допустить появления протечек теплоносителя в местах соединений. Для этого можно использовать различные герметизирующие материалы, к примеру, льняную паклю, ФУМ-ленту или жидкий фиксатор.

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой.

Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Полипропиленовый тройник

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Смотрите это видео на YouTube

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

1. Припаиваем к нижнему выходу тройника муфту с краном.

1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Как выбрать распределительный коллектор?

Гребенки имеют схожую конструкцию – они обладают стандартными параметрами штуцерной резьбы и внутренним диаметром. Подключение может осуществляться с применением нескольких типов трубопроводов и фурнитуры. Отличием может стать допустимое количество штуцеров – оно варьируется в пределах 2-12 штук. Гребенки легко объединить в группы, чтобы обеспечить требуемое количество отводов.

Распределительный коллектор отопления предназначенный для обслуживания теплых полов

В распределительных коллекторах, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы для регулирования интенсивности и температуры рабочего потока на каждой ветке. Эти устройства могут быть ручными и автоматизированными. В случае с радиаторами такие элементы не обязательны, так как управление можно осуществлять непосредственно на каждой батарее.

На выбор может повлиять базовый материал:

• коллекторы из нержавеющей стали реализуются в высоком ценовом сегменте, но цену оправдывает качество – изделия обладают самым большим эксплуатационным ресурсом среди аналогов. Гребенки выдерживают усиленное давление, их оснащают воздухоудалителями, торцевыми накидными гайками для обслуживания шарового крана, регулировочными вентилями;
• бюджетные полимерные изделия характеризуются недостаточной прочностью, их не желательно использовать в системах отопления, так как они не обладают необходимыми показателями температурного расширения;
• наиболее популярны латунные серии – недорогие и в то же время функциональные.

При наличии определенных навыков можно собрать распределительный коллектор самостоятельно, но в случае использования металла необходимо свести к минимуму вероятность попадания в систему ржавчины.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя. Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

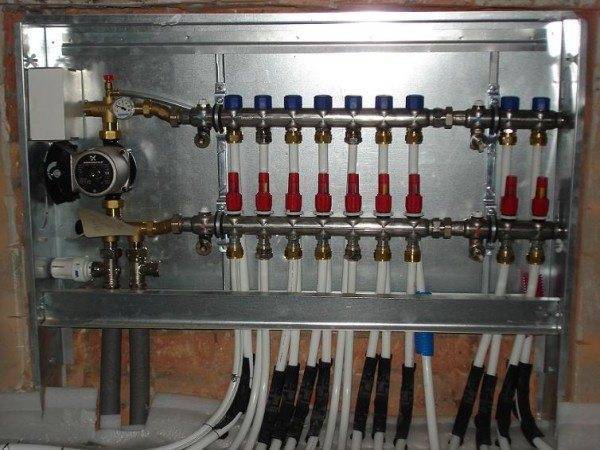

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом. Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

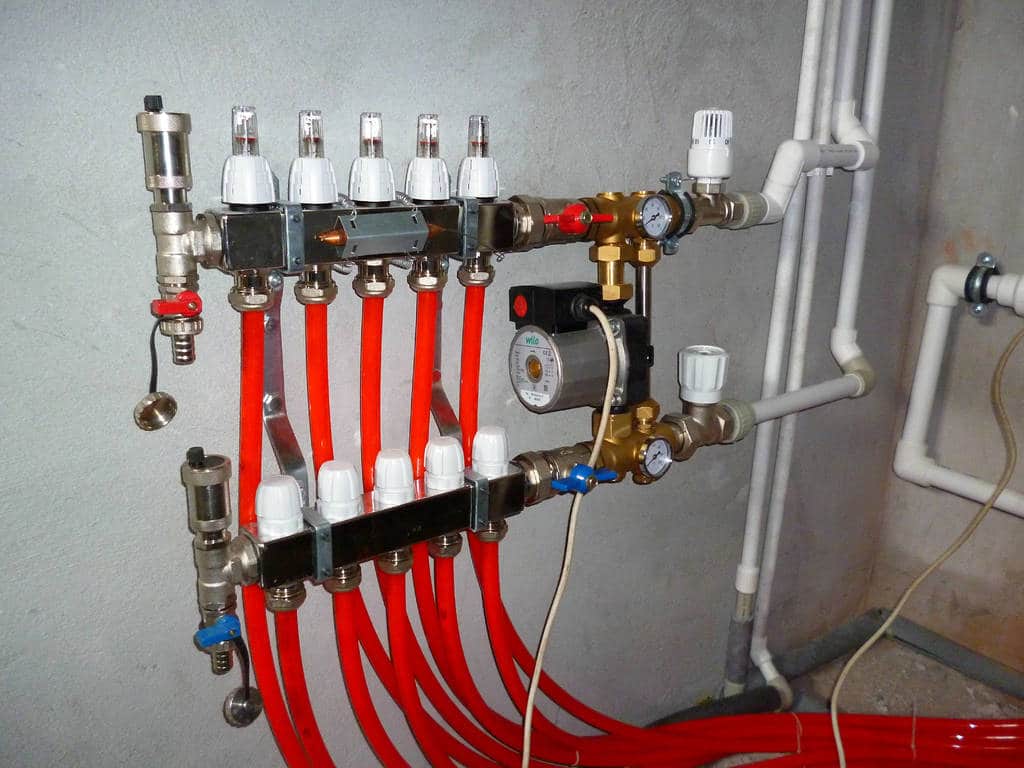

Правильная сборка коллектора для теплого пола

Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:

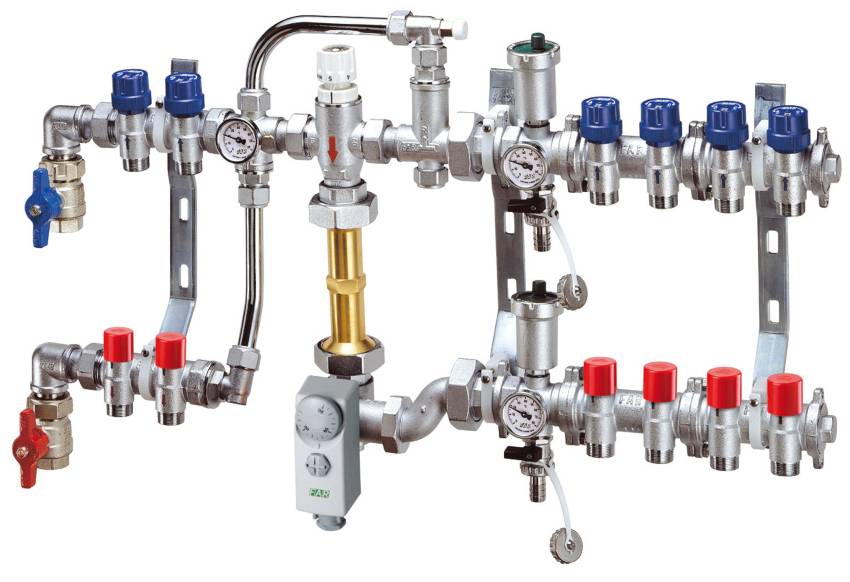

• распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
• гребёнка обратки с термоклапанами вместо расходомеров;
• автоматические воздухоотводчики;
• краны с заглушками для подачи и слива воды из магистрали тёплого пола;
• термометры температуры на входе и выходе;
• запорные шаровые вентили и кронштейны.

При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.

Процесс сборки

Инструкция по сборке коллектора теплого пола

Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.

Собирать оборудование следует поэтапно:

Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.

Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.

Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.

На коллекторе обратки монтируются шаровые вентиля.

Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.

Достоинства и недостатки распределительного коллектора для системы отопления

Коллекторный вариант системы отопления имеет свои положительные и отрицательные стороны. Такая гребенка способна обеспечить равномерное распределение тепла и поддержание необходимой температуры теплоносителя во всех отопительных приборах. При этом существует возможность организовать снижение температуры в случае надобности.

Осуществляя регулировку коллектора отопления, можно не только контролировать температуру, но и полностью отсекать любое ответвление, что позволяет предотвратить холостую отдачу тепла. Это особенно удобно для большого дома, где некоторые комнаты не используются для проживания. Регулировка системы выполняется из шкафа для коллектора отопления.

Распределительный коллекторный узел характеризуется простотой монтажа и ремонта. При поломке одной из деталей системы достаточно будет отсечь поврежденное ответвление посредством регулирующего устройства. Гребенка для отопления имеет привлекательный внешний вид, что позволяет расположить устройство в любом удобном месте.

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частного дома

К недостаткам гидроколлектора можно отнести высокую стоимость конструкции, что связано с дороговизной материала, из которого изготовлено изделие. Качественная фурнитура также является довольно дорогостоящей. Однако стоимость монтажных работ сведена к минимуму, что связано с простотой конструкции.

Полноценно и эффективно система отопления будет работать только в комплекте с циркуляционным насосом, работа которого повлечет за собой дополнительные затраты на электроэнергию.

Устройство гребенки предполагает большое количество ответвлений для каждого прибора отопления, для которого устанавливается отдельная труба. Это увеличивает трудоемкость монтажа и общую стоимость всей системы.

Как виды есть

Следует отметить что, каких-либо кардинальных вариаций подобного оборудования нет, а вот основные отличия зависят, прежде всего, от материала из которого был изготовлен коллектор, количества контуров и дополнительно встроенных вспомогательных устройств.

Производство таких гребёнок не зависимо от сложности и многофункциональности оборудования может быть налажено лишь при использовании очень стойких к внешним факторам материалов, учитывая это, выделяют следующие виды коллекторов:

1. стальные
2. полимерные
3. медные
4. латунные

Количество контуров варьируется от 2 до 12 штук. В случае увеличения отопительного оборудования можно легко добавить недостающие контуры к системе. Уровень сложности конструкции также может быть разным, поэтому выделяют такие виды распределительных гребёнок:

1. Тип коллектора будет зависеть от системыпростые, которые не снабжены какими-либо вспомогательными деталями для регулирования работы устройства;
2. усовершенствованные, с вмонтированными элементами контроля, автоматикой, специальными датчиками и большим количеством арматуры.

Простейший вариант распределительного коллектора отопления представляет собой железную трубку с определённым количеством ответвлений и двумя соединительными отверстиями по бокам. Что касается более сложных моделей, то они могут оборудоваться следующими дополнительными устройствами, а именно:

1. датчиками, осуществляющие учёт уровня температуры и давления;
2. блоками контроля подачи теплоносителя;
3. автоматическими термостатами, главной задачей которых сохранять давление системы в пределах нормы, а в случае превышения максимально допустимых значений автоматически уменьшать его;
4. электронными клапанами и смесителями, чья работа направлена на поддержание заранее запрограммированной температуры.
5. автоматические воздуховыпускные устройства и клапаны для слива воды.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы; Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

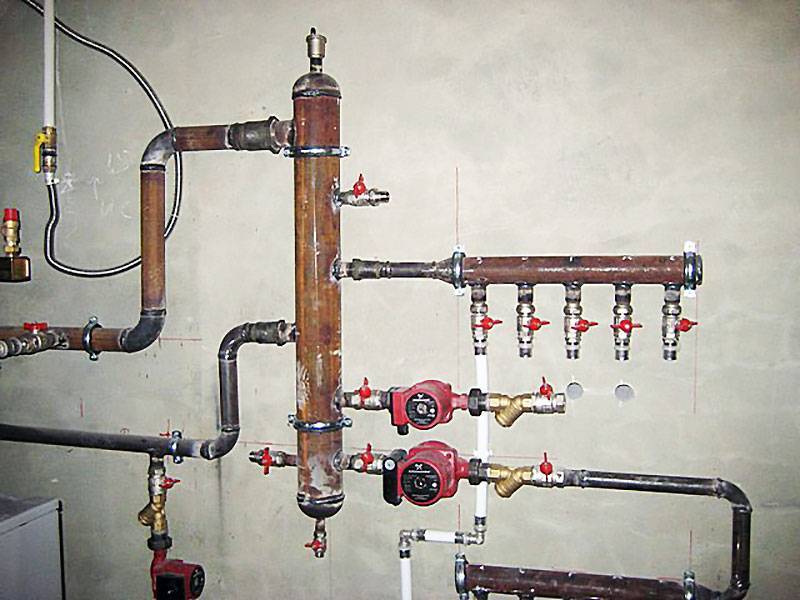

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.
