Укладка труб теплого пола: монтаж + как выбрать шаг и сделать менее затратный контур

Положительные и отрицательные моменты теплого пола

Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:

• простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
• система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
• существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
• современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
• система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.

К недостаткам системы относятся:

• сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
• при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
• некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.

При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.

Выбор схемы укладки ТВП

При любом способе укладки монтаж начинают от наружных стен. Это имеет практический смысл: чем дальше продвигается вода по контуру, тем сильнее остывает, а такой порядок помогает лучше сохранить тепло. На практике реализуют три схемы укладки:

• Змейка (разновидность – двойная змейка). Такой монтаж теплого водяного пола своими руками более трудоемкий. Сложность монтажа – изгиб трубы выполняется на 180°. При таком расположении труб нагрев теплоносителя будет неравномерным.
• Улитка. Уложить трубы спиралью проще (изгиб трубы меньше), прогрев помещения будет более равномерным. Плюс метода состоит в возможности монтажа с маленьким шагом (до 100 мм).
• Комбинированный. Способы укладки можно смешивать. Например, у входа монтируют змейку (здесь сильный подогрев не нужен), в центре укладывают спираль.

Схема укладки влияет на качество прогрева комнаты, но при выборе схемы надо провести расчет ее шага.

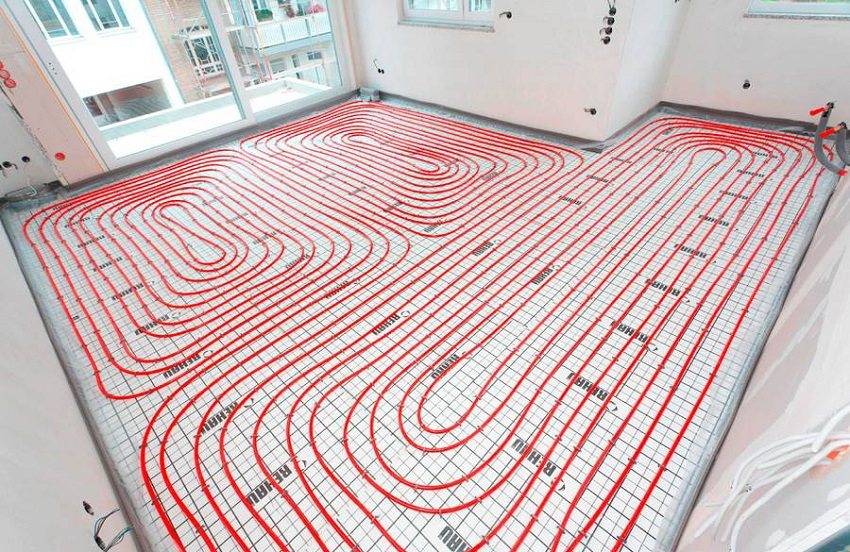

Комбинированная схема укладки

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения.Спецификация подключения радиатораОтличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх.

Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

• энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей.Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета.

Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором

Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

• бетон – его можно заказать или сделать;
• раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
• готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Правила расчета и варианты укладки

От выбранного способа укладки непосредственно зависит расход материала и теплоэффективность готовой системы.

Различают три способа размещения труб: змейка, улитка и комбинированный.

Змейка

Способ отличается простотой расчетов и легкостью монтажа, что делает его очень популярным. Такая схема наилучшим образом подходит для промышленных зданий, помещений с малыми потерями тепла и объектов, нуждающихся в круглогодичном отапливании.

Рекомендуем ознакомиться: Как определить, на какую глубину можно и под каким уклоном закапывать канализационную трубу?

Главный недостаток такого способа укладки – ощутимая разница температур на различных участках пола. Кроме того, трубы часто изгибаются под достаточно большими углами, что делает проблематичным реализацию проектов с малым шагом. Частично решить эту проблему поможет использование стальной пружины, которая натягивается на место будущего изгиба, и препятствует образованию излома.

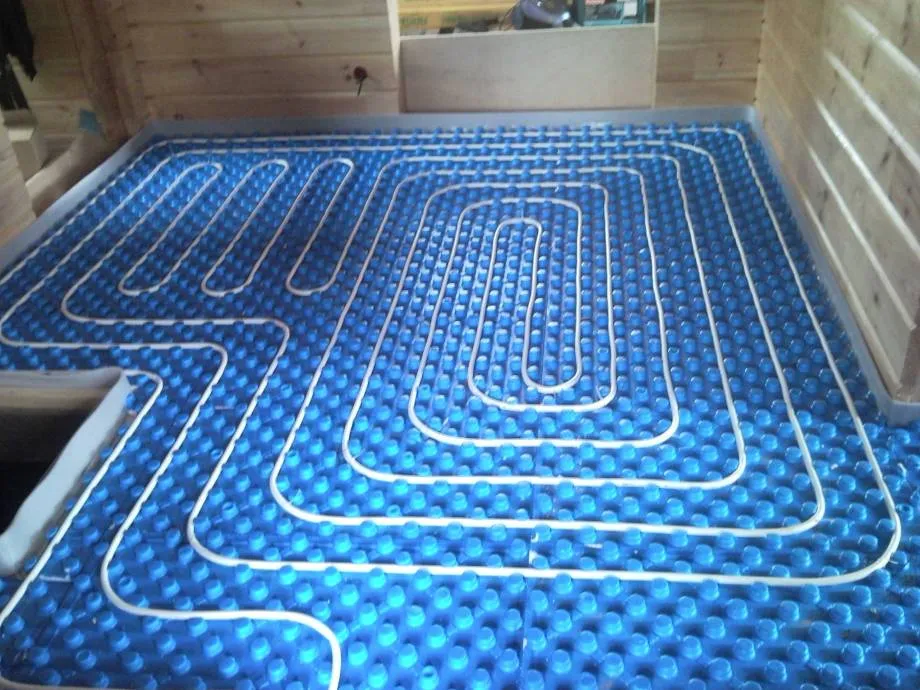

Улитка

Встречается также обозначение «спираль» или «ракушка». В такой схеме температурное поле распределяется по поверхности пола более равномерно, поскольку трубы прямого и обратно контура укладываются попеременно.

Трубы размещаются параллельно и монтируются по направлению от стен к центру. В средней части помещения подающая линия завершается петлей, переходящей в обратный контур, идущий, напротив, от центра к коллектору.

Достоинства такого способа укладки:

• Равномерный прогрев помещения.
• Отсутствие резких изгибов и, как следствие, малое гидравлическое сопротивление.
• Уменьшенный расход трубного материала.

Этот способ считается наиболее трудоемким при проектировании и для практической реализации.

Комбинированный способ

Как правило, такой способ укладки выбирается для больших помещений, поверхность пола которых разбивается на отдельные зоны. Для каждой зоны при этом подбирается оптимальный способ расположения труб: в районе окон, дверей и по периметру – змейкой, в центре помещения – спиралью.

Укладка труб производится настильным или бетонным методом:

• В первом случае используются готовые панели реечного или модульного исполнения, оборудованные пазами и столбиками для удобной фиксации труб. После укладки труб конструкция накрывается гипсоволокнистыми плитами и напольным покрытием. Несмотря на удобство и скорость монтажа, такой способ до сих пор не получил широкого распространения.
• Монтаж в бетонную стяжку потребует гораздо больше времени. Только на высыхание и укрепление слоя бетона потребуется не менее 28 дней (в зависимости от толщины слоя).

Рекомендуем ознакомиться: Разновидности и технические особенности дымовых труб для котельной

Процедура укладки в стяжку производится в такой последовательности:

• Слой гидроизоляции. Укладывается в нижнюю часть конструкции, препятствует образованию конденсата.
• Термоизоляция. Подойдет любой листовой теплоизолирующий материал. Его задача – не допустить утечку тепла вниз, а толщина слоя определяется сообразно внешним климатическим условиям.
• Фольгированная пленка. Перенаправляет максимальный объем теплого воздуха в комнату, позволяя экономить на расходе теплоносителя.
• Армирующая сетка. Обеспечит стяжке необходимую прочность.
• Монтаж трубопровода. Один или несколько контуров, по которым идет циркуляция теплоносителя.
• Контрольные испытания. В смонтированную систему подается теплоноситель.
• Стяжка. Заливка готового трубопровода цементно-песчаной смесью. Толщина слоя обычно не превышает 35-50 мм.
• Напольное покрытие. Наилучшие показатели отдачи тепла показывает керамическая плитка.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Как сделать пол с водяным подогревом своими руками

Подогревают пол электричеством или водой. Оба способа неидеальны, и имеют плюсы и минусы. Об электрическом подогреве можете почитать тут. а в этой статье мы поговорим о том, как сделать теплым пол при помощи воды и труб.

Как подогреть пол водой

Пол с водяным подогревом #8212 довольно сложная в реализации конструкция, но удобная, и дающая ощущение уюта, к тому же в экономная при использовании (но не при устройстве). Вся идея состоит в том, что под полом или его покрытием спрятаны трубы, по которым циркулирует вода/антифриз/этиленгликоль и т.п. (зависит от труб и желания владельца). Длина труб водяного пола бывает довольно большой, потому для обеспечения нормальной циркуляции теплоносителя обязательно наличие насоса. Подробнее о выборе и установке насоса в системе водяных теплых полов читайте тут.

Теплоноситель нагревается двумя способами:

• водогрейным котлом
• поступает из централизованной системы отопления.

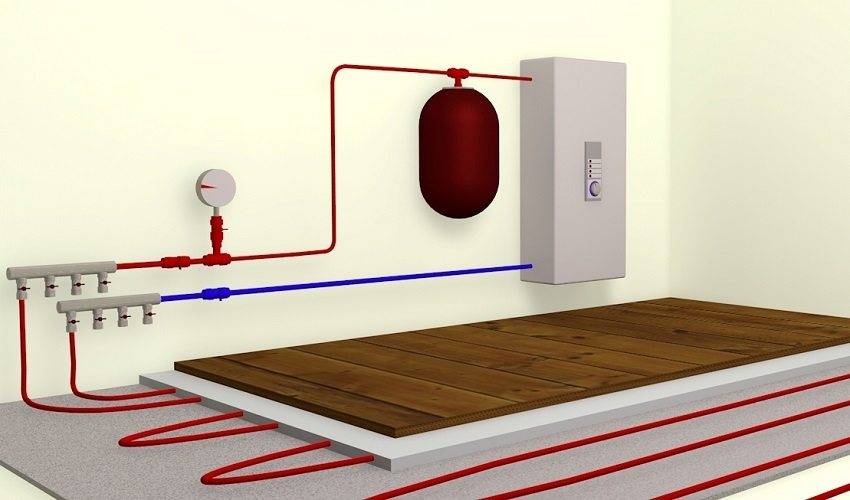

Примерная схема организации водяного отопления от котла

Чтобы добиться нужной температуры, перед подачей в трубы горячий теплоноситель смешивается в смесительном узле с остывшей водой из «обратки» до получения требуемой температуры, а затем через коллектор поступает в трубы теплого пола. Исключением из этого правила могут быть конденсационные котлы #8212 они показывают максимальную свою эффективность именно для подобных систем с невысокими температурами. Потому, если вы решили сделать водяной теплый пол своими руками, рассмотрите вариант установки именно конденсационного котла. Это вся механика работы водяного теплого пола, но есть некоторые технологические нюансы, повышающие его комфортность и упрощающие регулировку.

Для того чтобы была возможность поддерживать комфортную температуру теплого пола, имеется специальное приспособление #8212 терморегулятор, или как его еще называют термостат. Это устройство при помощи датчиков контролирует температуру пола и температуру теплоносителя. По их показаниям и заданной температуре (вы выставляете ее сами на панели управления) регулирует работу смесительного узла, повышая/понижая температуру протекающего теплоносителя. Если коллекторный узел снабжен на каждом входе термостатическими регуляторами, термостат для водяного теплого пола необязателен, но создает очень комфортные условия: пол под ногами всегда заданной температуры. Подробнее о терморегуляторах и их установке читайте тут.

В простейшем вариант схема подключения теплого водяного пола выглядит так

#171 Пирог#187

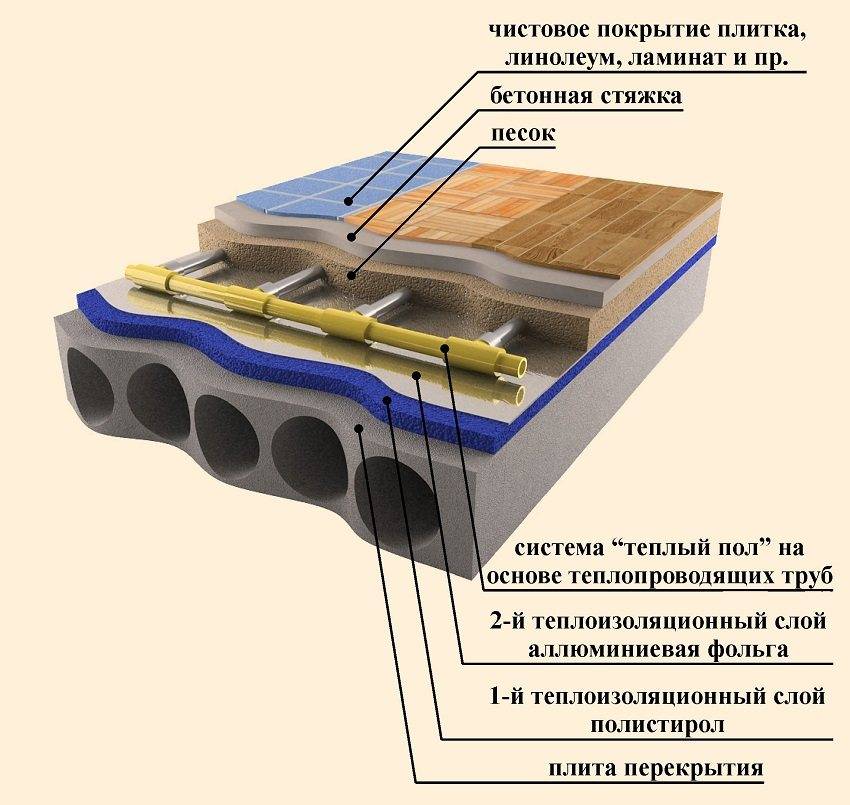

Устройство #171 пирога#187 водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

Далее на теплоизоляцию укладываются трубы (о выборе труб для теплого водяного пола написано в этой статье ). Существуют следующие способы крепления трубы теплого пола:

На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

Способы крепления труб для водяного пола могут быть разными

Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Плюсы теплого пола

Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:

• доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
• комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
• безопасность – покрытие абсолютно безопасно в эксплуатации;
• гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
• экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
• прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
• саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.

Теплый водяной пол

Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

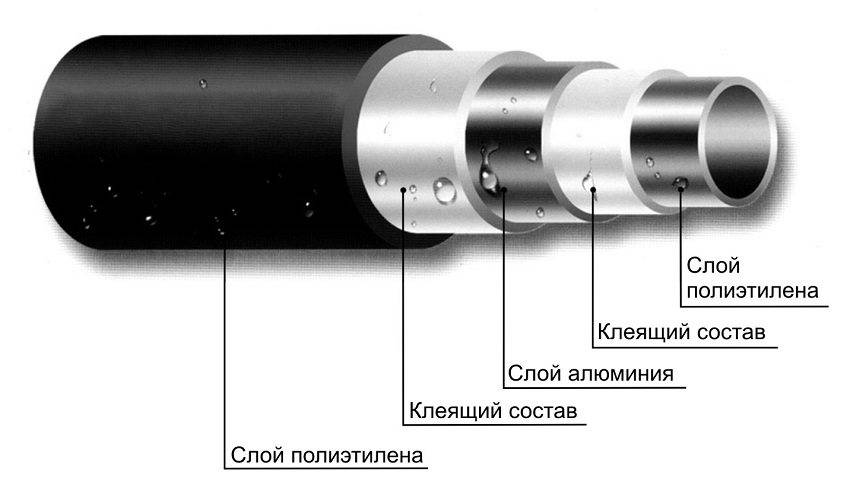

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

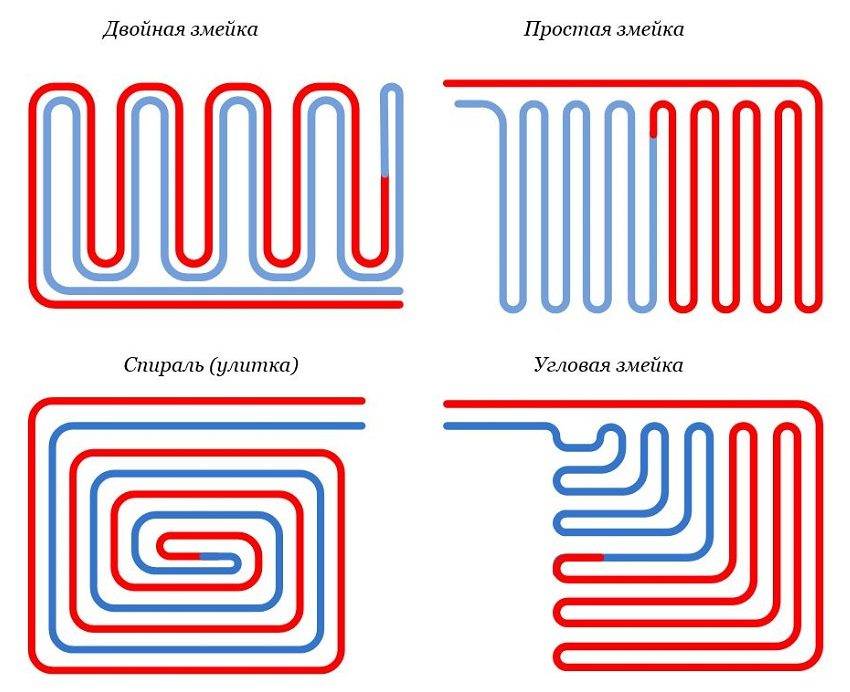

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

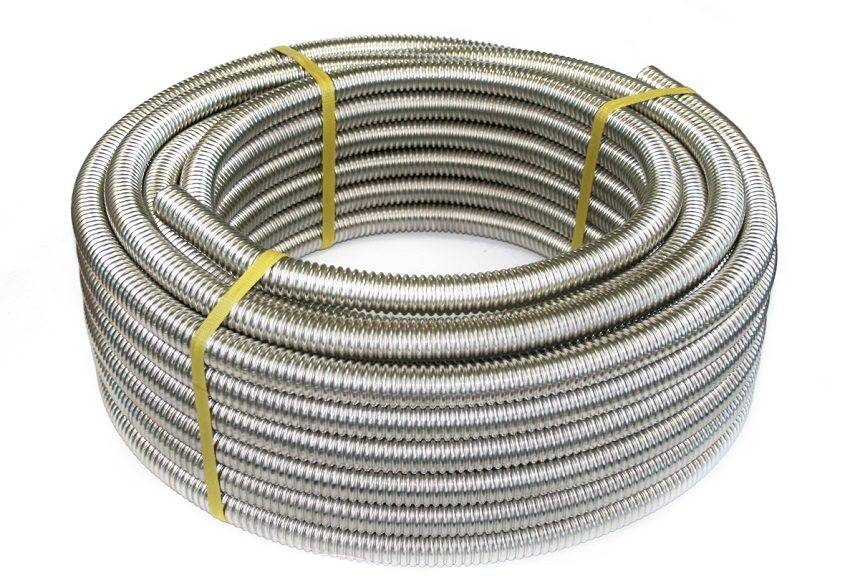

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола
