Монтаж водопровода из полипропиленовых труб и схемы разводки

Определение оптимального диаметра

Монтажу магистрали всегда предшествует предварительный расчет полипропиленовых труб. Он проводится с целью определения количества и оптимального диаметра изделий для конкретной системы трубопровода, исходя из его предназначения.

Правильно подобранный диаметр обеспечивает минимальные потери и необходимое давление в системе даже в часы максимального (пикового) потребления воды. Особенно важен расчет при проектировании системы водоснабжения многоквартирного дома с большим числом сантехнических приборов.

Рассчитать самостоятельно внутренний диаметр трубы можно по формуле:

  • где Qобщ – максимальный (суммарный) расход воды,
  • V – скорость с которой вода транспортируется по трубам.

Для толстых труб значение скорости берется равное 2 м/с, а для более тонких – 0,8 – 1,2 м/с.

Но, владельцам квартир и небольших загородных домов не стоит тратить время на сложные расчеты. Учитывая, что общая проходимость системы трубопроводов зависит от пропускной способности наиболее узкого места, то достаточно приобрести трубы с диаметром 20,0 мм при условии, что длина водопровода не превышает 10 метров. При стандартном количестве санитарных приборов (раковин, унитазов, умывальников) пропускная способность труб этого диаметра будет достаточной.

При общей длине трубопровода до 30 метров необходимо использовать 25 мм изделия в диаметре, а при длине более 30 метров – 32 мм.

Схемы водяного отопления из полипропилена для частного дома

Монтаж труб производится двумя стандартными схемами:

Параллельная или коллекторная разводка

Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.

При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.

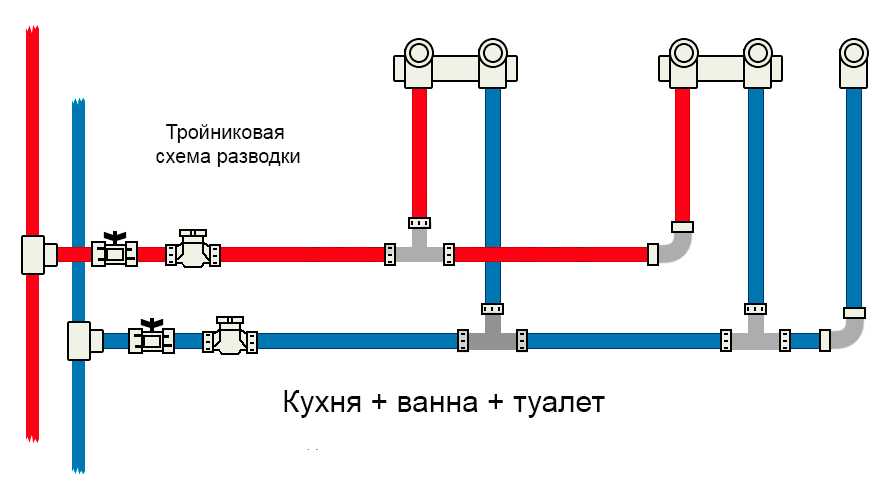

Последовательное тройниковое соединение

Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.

Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.

Проектирование системы водоснабжения

Чтобы монтаж водопровода из полипропилена своими руками на даче или в квартире прошел грамотно и без казусов, составляется подробная схема разводки, соединения и крепления труб. При составлении данной схемы необходимо по возможности избежать лишних изгибов, деталей и постараться организовать наименьшую протяженность трубопровода.

Водопровод в квартире своими руками из полипропилена можно организовать двумя способами: закрытым или открытым. Первый считается наиболее распространенным, но сложным. Здесь потребуется точный расчет и профессиональное исполнение. Большая часть трубопровода в данном случае должна выполняться без стыков. Хоть сварка в местах стыков и не снижает надежности всей системы, но такие участки все-таки лучше оставлять открытыми. Это необходимо для профилактических работ и регулярного осмотра.

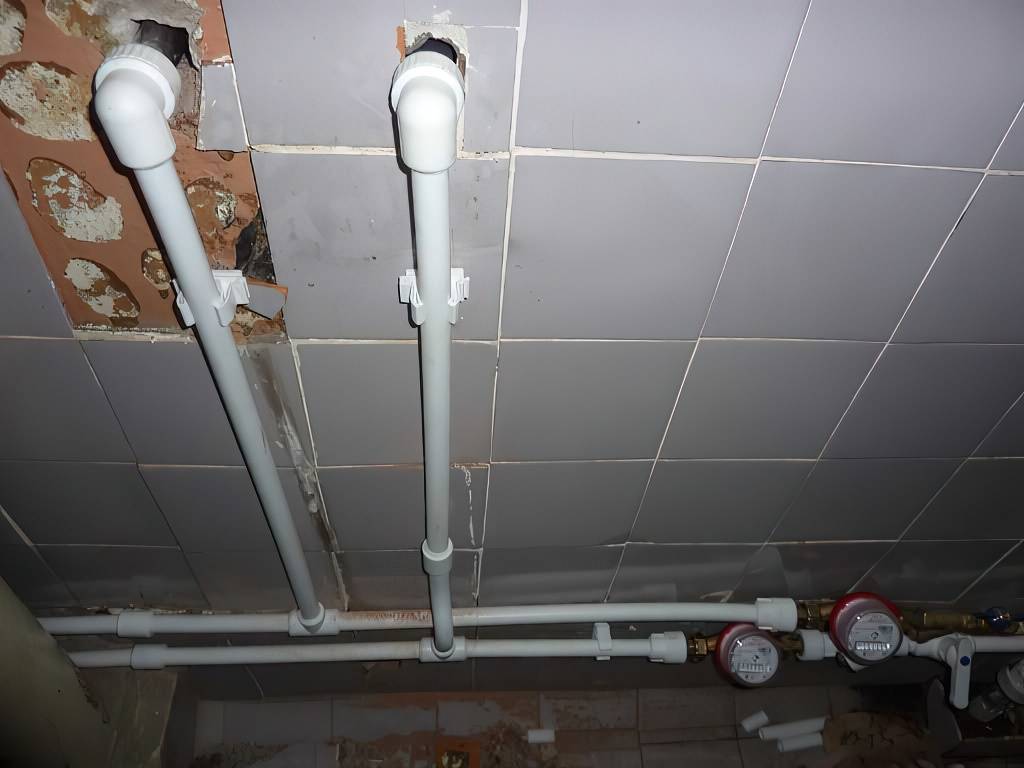

Другое дело — открытая разводка. При выборе данного варианта трубы тоже можно сделать менее «заметными», если проложить их по углам помещения в вертикальных плоскостях, а по уровню пола — в горизонтальных.

Важными преимуществами открытой разводки являются:

  • легкость в обслуживании;
  • простота монтажа;
  • возможность в любое время заменить часть системы в случае ее протечки.

Почему стоит выбрать полипропилен?

Традиционным материалом для водопроводных труб издавна считалась сталь.

Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.

Галерея изображений
Фото из
Трубы из полипропилена активно востребованы в сфере сооружения систем водоснабжения, что обосновано устойчивостью к агрессивным средам, долгосрочностью использования и доступной ценой

Использованный в изготовлении труб полимер жестче металлопластиковых аналогов, армирование есть только в изделиях для ГВС

Трубопроводы из ПП труб собирают и соединяют путем диффузионной сварки с применением угловых и тройниковых соединительных фитингов

Расчетный срок службы собранного из ПП труб водопровода составляет 50 лет. Система для ХВС способна нормально работать около века

Полипропиленовые коммуникации не ржавеют, на их внутренних стенках не откладывается осадок, потому стала возможной прокладка коммуникаций внутри строительных конструкций

Трубы из полипропилена не нужно окрашивать и защищать от коррозии. Они неплохо смотрятся даже при открытой прокладке

Полипропиленовые трубы выпускают для всех видов систем водоснабжения, как холодного, так и горячего. Для ХВС рассчитаны на +20º, +45º, универсальные варианты на +80º

ПП трубы с алюминиевым армированием, рассчитанные на транспортировку нагретой до + 95º воды, без последствий могут выдерживать воздействие +100º

Полипропиленовые трубы в организации водоснабжения

Характерные технические свойства полипропилена

Способы сборки и соединения трубопроводов

Водопроводы для долгосрочной эксплуатации

Скрытая прокладка системы водоснабжения

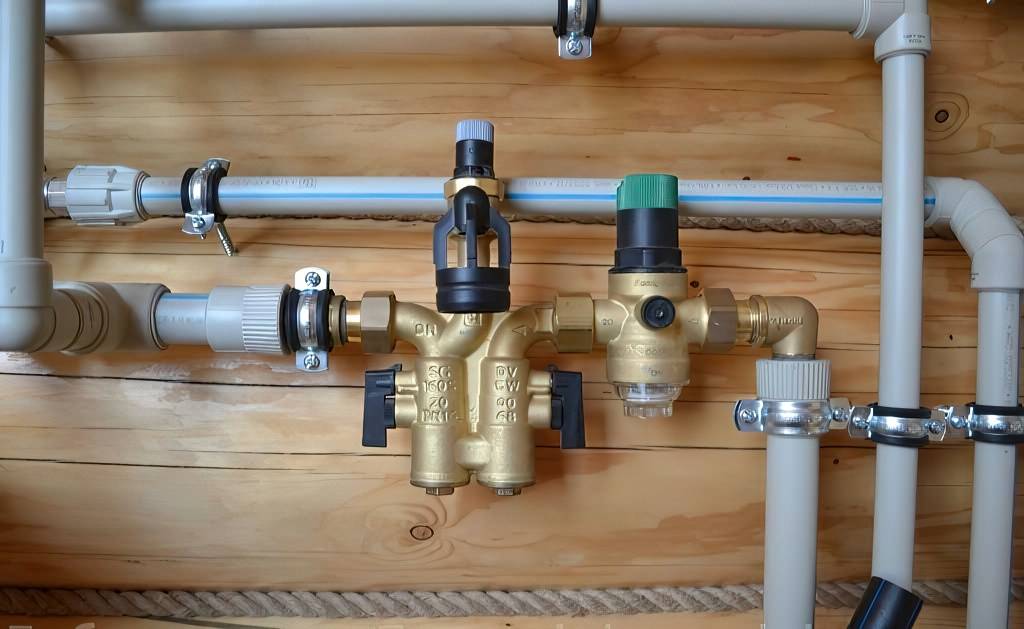

Наружный вариант разводки полимерных труб

Ассортимент изделий для ХВС и ГВС коммуникаций

Устойчивость к кратковременным воздействиям

Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:

  • Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
  • Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
  • Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
  • Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
  • Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
  • Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
  • Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
  • Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
  • Возможность скрытой укладки трубопровода.

К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения. Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.

Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам

Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.

Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.

Трубы из полипропилена — отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны

Основополагающие условия для качественного монтажа

Есть обязательные правила для качественного монтажа труб из полипропилена. Тонкости, которые необходимо знать, начинаются уже на этапе планирования работ, приобретения материала и фитингов, подготовки инструмента.

Как влияют погодные условия

Планировать монтаж полипропиленовых трубопроводов, которые нуждаются в сварке, следует при температуре воздуха не ниже +10°C. Исключение составляют канализационные трубы, которые соединяют в раструб без сваривания.

Тонкость в том, что слишком низкая температура воздуха ускоряет остывание соединяемых деталей, а это время составляет всего 30 секунд (из них 4 секунды дается на небольшую коррекцию направляющей соединения). Низкая температура воздуха не оставляет времени на коррекцию, что может служить причиной некачественного соединения.

Влияние погодных условий:

  • прямые солнечные лучи ускоряют нагрев полипропиленовых деталей, поскольку стартовая температура выше расчетной;
  • ветер ускоряет остывание, уменьшает время коррекции (рекомендуется установить щит);
  • дождь требует обязательной защиты места проведения работ, поскольку сваривать мокрые детали запрещено.

Выбор комплектующих

Существует несколько правил, которые помогут избежать ошибок в монтаже трубопроводов из полипропилена:

  1. Выбор труб и фитингов проводят в зависимости от назначения коммуникаций.
  2. Покупать лучше материал от одного производителя – в этом случае трубы идеально подойдут к фитингам. Ориентироваться следует на маркировку. Цвет товара на качество и технические характеристики изделий не влияет, а является, скорее, «визитной карточкой» производителя. Например, серые трубы производства Чехии, белые – турецкие или Валтек. Исключение составляют черные изделия – они устойчивы к ультрафиолетовому излучению.
  3. Если планируется прятать трубопровод в пол или стены, то выбирать лучше материал зеленого цвета – он производства Германии и по праву считается самым качественным.
  4. Закупать материал следует согласно подробному плану-схеме будущего трубопровода.

Что означает маркировка полипропиленовых материалов

Производители предлагают несколько диаметров труб, которые отличаются толщиной стенки и эксплуатационными характеристиками. Выбирать материал для монтажа следует по критериям:

  1. Монтаж холодного водоснабжения PN10, PN16 (используется нечасто).
  2. Монтаж горячего водоснабжения PN20 или PN25 (25 дороже, что не всегда оправдано в частном доме, если только хозяева не будут пользоваться кипятком).
  3. Монтаж водяного отопления PN25.

Четыре класса полипропиленовых труб

Меняя или устанавливая систему водоснабжения или отопления своими руками, приобретать следует ПП, которые будут выдерживать температуру и давление воды.

  1. Для холодного водоснабжения используются изделия с маркировкой P N 10.
  2. Выдерживают высокие температуры и используются для проведения горячего водоснабжения, систем отопления и канализации трубы с маркировкой P N 20.
  3. Для отопительных систем предназначены ПП, имеющие маркировку P N 25.

Оболочка труб с маркировками P N 20 и P N 25 изготовлена из фольги или стекловолокна. За счет этого изделия выдерживают горячие температуры и при этом не деформируются.

  • Поверхность ПП не должна иметь каких-либо дефектов.
  • Срезы труб должны быть ровными и чистыми, с гладкой поверхностью.

Правила пайки полипропиленовой трубы

Первоначально потребуется правильно спланировать разводку пластикового водопровода в квартире, чтобы определить количество дополнительных элементов и крепежа. Полипропиленовые магистрали всегда устанавливают либо навесным способом на стенах, либо в штроблешных стеновых нишах с последующей заделкой гипсокартонными листами или плиткой.

К сведению! Для компенсации расширения полипропилена внутри ниши необходимо оставлять запасы 10-15 мм на сторону.

Для подвеса арматуры на клипсах расстояние от стены выдерживают не менее 20 мм, а промежутки между точками крепежа – не более 150 см. Чем меньше в водопроводе используется поворотов, колен или изгибов, тем выше давление в системе и ниже риск протечки. Но полностью отказаться от компенсирующих петель и поворотов невозможно, так как, по статистике, 4% от паяных стыков получаются с дефектами, поэтому нужно обязательно иметь возможность ревизии стыка, и при необходимости перепайки соединения.

После подбора размера пластиковой магистрали по чертежу определяют места прохождения водопроводов через простенки и внутренние перегородки. Под каждый поворот и точку прохода заранее паяются переходники и поворотные колени. Аналогично впаиваются соединительные муфты и фитинги на вводе и на каждом потребителе воды.

Сам процесс пайки не представляет особой трудности. Если опыт монтажа пластиковых водопроводов небольшой, то лучше всего воспользоваться паяльником промышленного изготовления, правильно выставить температуру нагрева и подобрать размер нагревающих насадок.

Паяльник устроен таким образом, что процесс разогрева муфты и торца трубы происходит одновременно. Как только зажжется индикатор, показывающий, что насадки нагрелись до нужной температуры, муфту и торец помещают в насадки и греют одновременно. Время нагрева пластиковых деталей указано в ранее приведенной таблице. Через указанный промежуток времени трубу и муфту вынимают из паяльника и соединяют с небольшим усилием.

Если пайка пластиковых труб выполнена правильно, то по линии стыка будет виден образовавшийся тонкий валик из расплавленного полипропилена, как на фото.

Усилие сжатия пластиковых деталей должно быть небольшим, иначе осадка расплава превысит расчетное значение, и часть полимера будет просто выдавлена наружу и вовнутрь трубы. Здесь главное — не усилие, а точность. Если соединяемые поверхности нагреты недостаточно, то надежного стыка не получится, и исправить ситуацию с помощью физической силы невозможно. С другой стороны, если перегреть детали, стык тоже может получиться дефектным, но здесь все зависит от опыта мастера. Один из примеров того, как паять пластиковые трубы для водопровода, на видео

Зачастую в домашних условиях пытаются монтировать пластиковый водопровод с помощью самодельного нагревателя, сделанного из утюга или вулканизатора. Даже если в устройстве будет термостат и индикатор температуры нагрева, гарантировать хорошее качество сварки практически невозможно.

Не стоит пренебрегать возможностью паять детали с помощью высококачественного фирменного аппарата-паяльника. Самое ценное в устройстве заключается в возможности поддерживать стабильную температуру нагрева и высокое качество нагревательных насадок. В отличие от самодельных приспособлений, в фирменном аппарате медные или латунные насадки покрываются слоем тефлона или драгметалла. В результате на рабочей поверхности не остаются микрочастицы пригоревшего полимера, что всегда было проблемой для сварки пластиковых водопроводов.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

  • отопительное оборудование;
  • крепежные изделия;
  • различные переходники и муфты;
  • уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

На практике используют один из двух способов обустройства разводки:

  1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
  2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

  • последовательного. Этот бюджетный способ прост в реализации;
  • коллекторного — подача воды организуется с применением специального оборудования – коллектора;
  • с проходными розетками – его задействуют редко.

Монтажные работы

Приведем общую пошаговую инструкцию:

  1. По предварительно нанесенной разметке выполняются отверстия в стене, в которые устанавливаются клипсы для фиксации труб.
  2. Во избежание образования конденсата трубы ГВС следует располагать над ХВС.
  3. Подавая трубу в отверстие в стене, следует обмотать ее конец полиэтиленом, который предотвратит попадание внутрь мусора.
  4. Резьбовые соединения уплотняют фум-лентой или паклей.
  5. При устройстве сварного соединения элементы прогревают на насадке паяльника, после чего фитинг хорошо выверенным движением (без вращения) одевают на трубу, соблюдая соосность. Свидетельство правильного нагрева – небольшой буртик, опоясывающий трубу снаружи и фитинг изнутри.


Монтаж водопровод из полипропилена своими руками — элементы системы

О том, что паяльник прогрелся до необходимой температуры, можно судить по срабатыванию реле или по цветовому сигналу специального индикатора. Время выдержки на утюге и глубина погружения трубы в фитинг зависят от диаметра элементов:

  • труба диаметром 16 мм: заводится на глубину 12 мм и прогревается в течение 4 – 5 с;
  • для 20 мм: глубина – 14 мм, выдержка – 5 с;
  • для 25 мм: глубина – 15 мм, выдержка – от 6 до 7 с;
  • для 32 мм: глубина – 16 мм, выдержка – 8 с;
  • для 40 мм: глубина – 18 мм, выдержка – от 10 до 12 с;
  • для 50 мм: глубина – 20 мм, выдержка – 18 с.

Время застывания пластика для труб и фитингов с диаметром 16, 20 и 25 мм составляет 120 с; для элементов с диаметром 32, 40 и 50 мм – 240 с.

На смену стальным трубам для водоснабжения пришел полипропилен — гибкий материал, поддающийся быстрой пайке. Монтаж полипропиленовых труб вполне можно произвести самостоятельо. Способы соединения, требования к установке, алгоритм сварки рассмотрим в статье.

Основные виды изделий из полипропилена и размерные характеристики рассмотрим в этом блоке.

Монтаж линий водопровода – основные рекомендации

При прокладке водопровода из полипропилена своими руками учитывайте рекомендации, приведенные в этом списке.

  1. При работе с резьбой на стояках обязательно используйте ФУМ-ленту, сантехническую нить или лен для герметизации соединения.
  2. Водопровод монтируйте только после прокладки канализационных труб.
  3. Прокладывайте трубы с холодной водой над линией ГВС, не наоборот – это предотвратит появление конденсата.
  4. Заранее делайте пометки на трубах для соединения с фитингами – непосредственно в процессе пайки на это и на выдерживание точных размеров «на глазок» не будет времени.
  5. Трубы и горячего, и холодного водоснабжения по возможности следует прокладывать строго вертикально и горизонтально. Проверяйте это с помощью уровня.
  6. Соединения полипропиленовых труб с тройниками, коленами и прочими фитингам следует выполнять под прямым углом – перекос впоследствии может не лучшим образом сказаться на герметичности и долговечности данного участка водопровода.
  7. Для пайки водопровода из полипропилена в труднодоступных местах имеет смысл разбивать линии на небольшие участки, соединяемые друг с другом при помощи муфт.
  8. Заранее подготовьте себе удобное и достаточно просторное рабочее место для пайки полипропиленовых труб. Аппарат для подобной работы сам по себе стоит довольно дорого, потому целесообразно не покупать его, а взять напрокат.

Возможные сложности

Специалисты отмечают ряд проблем, с которыми может столкнуться каждый:

  1. Главная ошибка в неправильном выборе труб. Стальные ржавеют. Слишком простые и дешевые деформируются. Лучше остановиться на проверенной модели нужных параметров.

    Водопроводные трубы

  2. Почва тяжело поддается, невозможно выкопать нужную глубину. Совет умельцев по этому поводу такой: копайте столько, сколько это возможно, максимально глубоко. Но обязательно обеспечьте трубам хорошую теплоизоляцию.
  3. Пренебрежение греющим кабелем всегда плохо заканчивается. Для нормального функционирования вашего водопровода они необходимы, как бы дорого и трудно вам не обошлась его установка.
  4. Многие жители теплых краев пренебрегают стандартами глубины траншеи и прокладывают трубу практически под поверхностью земли. Да, она не замерзнет на юге страны даже зимой, но механически повредится настолько быстро, что в скором времени её потребуется менять.

При соблюдении всех правил и советов мастеров система прослужит вам многие годы.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Полипропилен или металлопластик — что лучше для водоснабжения

Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода — полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.

Смотреть видео

Какая труба лучше: ППР, полиэтилен или металлопластик?

Смотрите это видео на YouTube

Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.

Металлопластик

Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:

  1. Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
  2. Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
  3. Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
  4. Далее следует еще один упрочняющий клеевой слой.
  5. Наружная поверхность защищается толстым слоем полиэтилена.

Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет

При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества

Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:

  • ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
  • максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
  • основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
  • такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
  • необходимость в использовании уплотняющих материалов в процессе монтажа сетей.

Полипропиленовые трубы

Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:

  1. В сетях водоснабжения материалы не выделяют вредных веществ.
  2. Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.

Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров. То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.

  1. Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
  2. При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
  3. Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.

Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.

К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.

Важно значение для полипропилена имеет качество исходного материала. От этого показателя зависит долговечность, а также надежность изделий

К сожалению, проконтролировать качество в бытовых условиях невозможно.

Смотреть видео

Секреты монтажа полипропиленовых труб. Мастер класс для новичков

Смотрите это видео на YouTube

Что лучше, полипропилен или металлопластик для водопровода – решать пользователю этими системами. И выбор зависит от многих факторов, которые приведены выше, но если кратко подвести итог, то для горячего водопровода идеально подойдет полипропилен, а для холодного водоснабжения – металлопластиковые трубы.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

  • неразъемными;
  • разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

  1. Все полипропиленовые детали должны быть защищены от огня.
  2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

  3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
  4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
  5. Для поворотов используются специальные угольники, недопустим перегиб труб.
  6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Как выбрать полипропиленовые трубы

Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.

Смотреть видео

Полипропиленовые трубы: виды, фитинги, комплектующие. Мастер-класс по пайке труб // FORUMHOUSE

Смотрите это видео на YouTube

Содержание маркировки

Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения — это его маркировка. Она состоит из нескольких условных обозначений

Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:

  1. Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
  2. Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
  3. Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
  4. Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.

Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Смотрите это видео на YouTube

Цветовые решения

Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах

Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.

Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

  • Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
  • Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
  • Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
  • Тройники применяются в местах отвода трубопроводов от основного стояка.
  • Заглушки для закрытия трубопровода.
  • Крестовины применяются в местах перекрестного соединения труб.
  • Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
  • Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

Полипропиленовые фитинги

Какие необходимы инструменты:

  • Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.
  • Паяльник для сварки полипропиленовых труб и насадки к нему.

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Преимущества ПП-коммуникаций

Прежде, чем приступить к монтажу, необходимо подготовить проект и закупить материал. И здесь возникает вопрос — что для водопровода лучше, металлопластик или полипропилен? Специалисты к единому мнению так и не пришли, поэтому нелишним будет знать аргументы в пользу каждого варианта. Сравнительные характеристики обоих видов трубной продукции представлены в нижерасположенной таблице.

Таблица 1

ПараметрМеталлопластикПолипропилен
Система холодного водоснабжения. Срок службы, летБолее 5050
Система горячего водоснабжения. Срок службы, лет5025
Максимальная температура+110˚С+95˚С
Рабочая температура+95˚С+75˚С
Рабочее давление, атмосфер1010

Как видно, металлопластиковые изделия по техническим характеристикам являются более предпочтительными. Однако необходимо отметить, что для бытового использования свойства полипропиленовых труб вполне достаточны, поэтому опасаться их преждевременных поломок и повреждений не стоит.

Вместе с тем, им присущи следующие очевидные достоинства:

  • невысокая стоимость. Обустройство водопровода в квартире своими руками из полипропилена обойдётся вам на 25-40 процентов дешевле, чем если были бы использованы металлопластиковые трубы;
  • выше уже было сказано, что монтаж труб из данного полимера требует значительно меньших трудозатрат. Так что если объёмные работы выполняются впервые, то при выборе между полипропиленом и металлопластиком, предпочтение следует отдавать первому варианту.

Полипропиленовые трубы по техническим характеристикам не уступают прочим типам полимерных изделий

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу, нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
