Материалы
Трубы
При коллекторной разводке радиаторов и при укладке водяного теплого пола применяются одни и те же виды труб. У них есть общая черта: трубы продаются в бухтах длиной не менее 100 метров. Вот перечень применяемых материалов:
Сшитый полиэтилен (PEX). От обычного он отличается поперечными связями между молекулами полимера, меняющими его физические свойства: увеличиваются температура размягчения материала и его механическая прочность. У сшитого полиэтилена есть интересная особенность — память формы. Это свойство используется при сборке фитинговых соединений: труба растягивается экспандером, надевается на фитинг-елочку и через несколько секунд плотно обжимает его;
Фитинг для труб PEX. Растянутая экспандером труба надевается на штуцер и фиксируется надвинутой гильзой.
Термомодифицированный полиэтилен PERT. Он уступает сшитому прочностью и превосходит его термостойкостью (до 110-115 °С). Соединения выполняются компрессионными фитингами или низкотемпературной сваркой;
Раструбное сварное соединение на трубе PERT.
Металлопластик. Металлополимерные трубы представляют собой пару слоев полиэтилена PEX (реже — PERT или PE) с вклеенным между ними армирующим алюминиевым слоем. Плюсы металлопластика — демократичная цена (от 33 рублей за погонный метр) и высокая прочность на разрыв (рабочее давление не менее 16 атмосфер); его недостаток — большой минимальный радиус изгиба. При попытке согнуть трубу с небольшим радиусом ломается ее алюминиевый сердечник;
Теплый пол уложен металлопластиком. При укладке избегайте изгибов с малым радиусом.
Гофрированная нержавеющая труба. Разрушающее давление — 210 атмосфер, срок службы производителем не ограничен.
Радиаторы
Какие радиаторы обеспечат максимальную теплоотдачу при минимальной цене?
Для автономной отопительной системы лучший выбор — секционные алюминиевые батареи. Секция алюминиевого радиатора стоит от 250 рублей и отдает до 200 ватт тепла. Сравнительно невысокая прочность компенсируется щадящим режимом эксплуатации: в правильно спроектированном автономном контуре не бывает ни скачков давления, ни гидроударов.
Алюминиевый секционный радиатор обеспечивает оптимальное соотношение цены и теплоотдачи.
В системе ЦО картина другая. Быстро открытый кран на стояке или падение щечек задвижки вполне могут спровоцировать гидроудар, поэтому наш выбор — прочные биметаллические радиаторы.
Преимущества и недостатки лучевых систем отопления
Положительные стороны
Основное достоинство лучевой схемы – удобство использования.
Специальное оборудование делает управление климатической сетью максимально эргономичным и удобным:
- Вы можете установить температуру каждого радиатора отопления в доме не отходя от коллекторного шкафа. Кроме того, при необходимости можно полностью перекрыть подачу воды к любому элементу системы без нарушения работоспособности всей сети отопления.
- Каждая пара труб соединяет коллектор только с одним радиатором. Поэтому можно использовать трубопроводы небольшого диаметра, которые легко замаскировать под напольным покрытием. Помимо всего прочего, это позволяет частично прогреть поверхность пола.
Трубы лучевой системы отопления укладываются до заливки пола
- Благодаря использованию специальных устройств (так называемых гидрострелок – коллекторов с большим диаметром) можно сформировать в доме несколько зон отопления с различной температурой теплоносителя.
В этом случае организуется короткий контур между подающим и обратным патрубками. Нагретая вода постоянно циркулирует в гидрострелке, а ее забор можно производить на различном расстоянии (от этого будет зависеть и температура).
Отрицательные стороны
Для полноты картины следует сказать и о минусах использования лучевой системы обогрева.
Именно из-за них, несмотря на все преимущества, она не сильно распространена:
- Сильно увеличенный расход подающих и отводящих труб. Чем просторнее дом и сложнее геометрия комнат, тем больше деталей понадобится. Кроме того, увеличивается трудоемкость монтажа, что не может не отразиться на сметной стоимости строительства.
Лучевая система обогрева требует использования огромного количества труб и коллекторов
- Необходимость скрытой установки. Если традиционная тройниковая система может монтироваться и вдоль стен, то огромное количество труб так вы разместить не сможете. Их обязательно нужно прятать под пол. Можно замуровывать и в стены, но в таком случае расход материала еще больше увеличиться.
- Отсутствие стыков. При конструировании трубопроводов нужно обязательно позаботиться о том, чтобы труба под полом не содержала ни одного стыка. В этом месте чаще всего происходят порывы, а стоимость устранения поломки будет далеко не низкой и очень трудоемкой.
- Если проект системы предусматривает несколько контуров с разной температурой теплоносителя, то каждый из них должен быть оборудован циркуляционным насосом.
Главные элементы конструкции

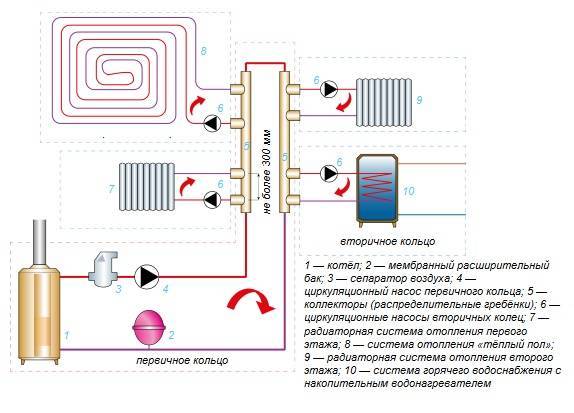

Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.
Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

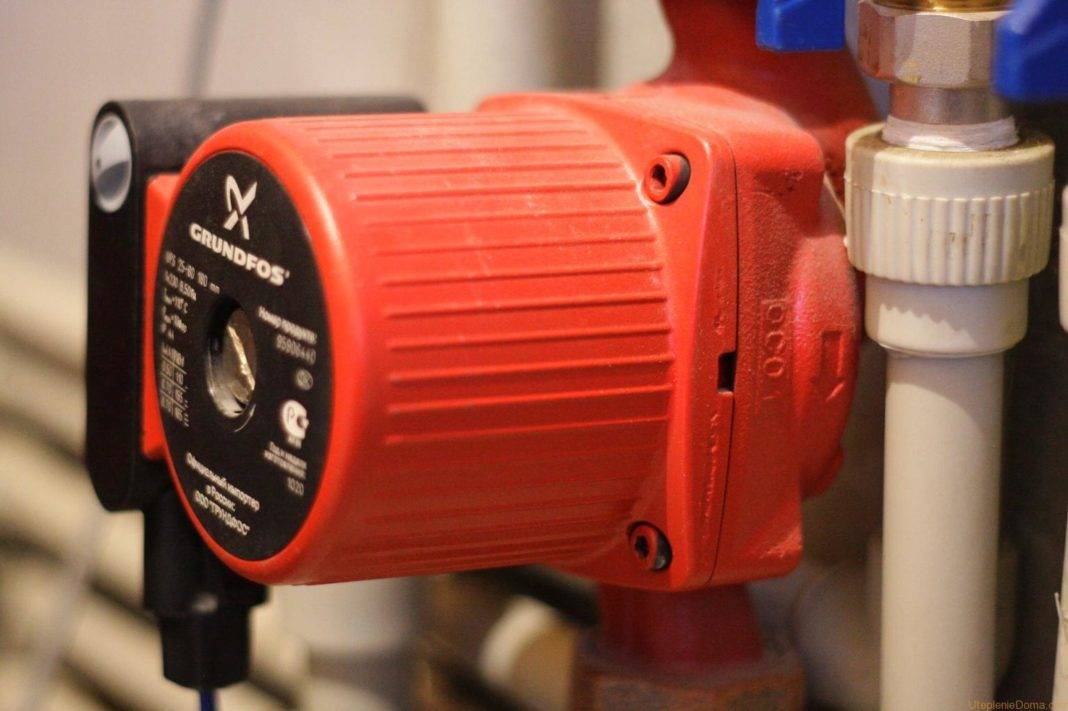

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.
Подбор и монтаж циркулярного насоса
Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.
Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.
При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:
- производительность, кубометры в час;
- напор, в метрах;
- уровень шума.
При выборе циркулярного насоса учитывайте производительность и напор
Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.
Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:
- приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
- устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
- циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
- современные термостойкие насосы могут размещаться и на магистрали подачи;
- отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
- устройство следует размещать максимально близко к расширительной емкости;
- перед монтажом насоса проводят промывку системы от механических загрязнений.
Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.
Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания
Выбор и роль распределительного коллектора
Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.
На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.
Комбинированная схема разводки трубопроводов отопления
Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.
Схема комбинированной разводки системы отопления.
Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.
Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».
«Проходная» схема соединения радиаторов.
Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).
Типы водяного отопления
Водяное отопление может быть двух типов:
- С естественной циркуляцией теплоносителя.
- С принудительной его циркуляцией.
Рассмотрим вкратце каждый из типов.
Естественная циркуляция
Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.
Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.
Детально ознакомится с этой системой вы можете тут
Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно
Принудительная циркуляция
Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.
Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.
Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции. Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.
Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.
Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
Лучевая разводка и теплый пол

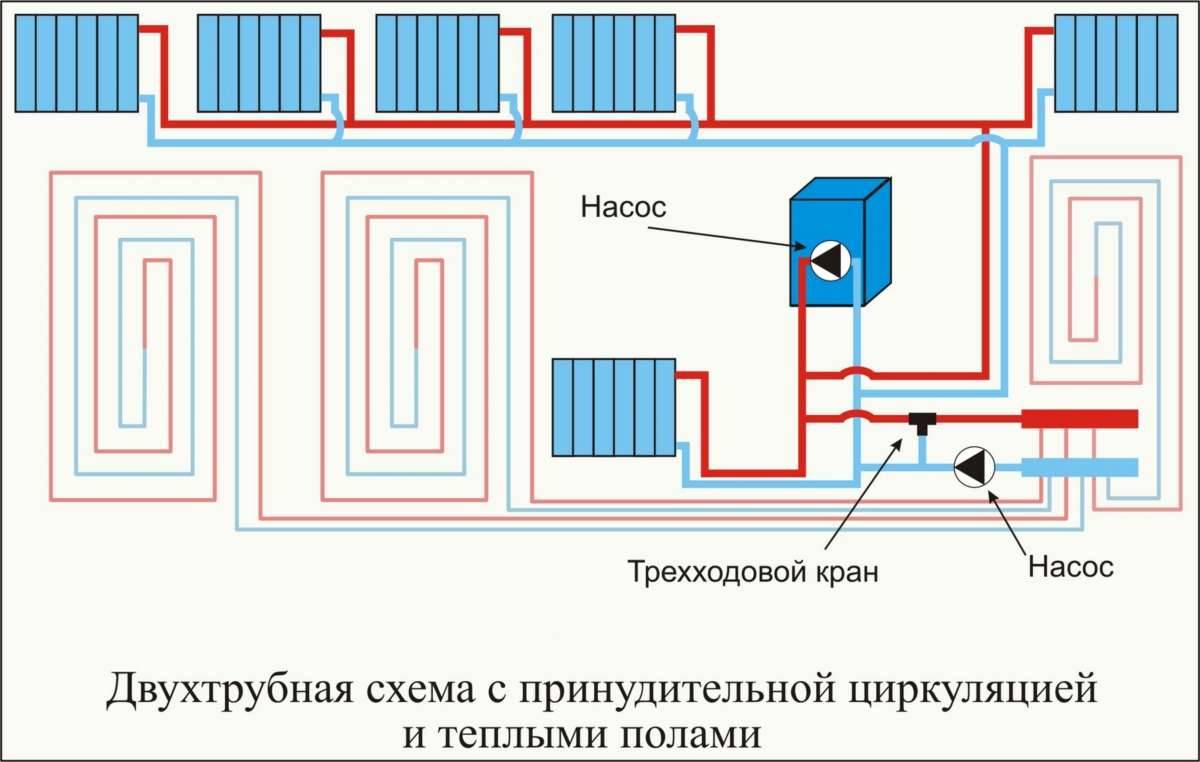

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.
Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.
Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:
- на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
- сверху укладывается трубы по петлеобразной схеме;
- перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
- финишным слоем выступает стяжка или настил.
Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.
При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.
Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности
При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы
Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.
Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя
Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.
Виды систем отопления многоквартирных домов
В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:
По расположению источника тепла
- Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
- Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
- Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.
Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.
По характеристикам теплоносителя
- Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
- Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.
По схеме разводки
Основные схемы отопления в многоквартирных домах:
- Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
- «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.
Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора
Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.
Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора
Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.
При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
Без циркуляционного насоса не обойтись
Разводка данной отопительной системы предполагает циркуляцию жидкости по принуждению. Эта функция закреплена за насосом. Именно эта часть лучевой системы перегоняет жидкость с обозначенным давлением и гарантирует наилучшие показатели температуры, комфортные для людей.
Параметры труб, размеры теплообменников влияют на разновидность циркуляционного насоса, который окажется в организуемой системе отопления. Предпочтительнее приобретать насос, который с большой скоростью перемещает жидкость по трубопроводам. Сложнее подобрать насос для лучевой системы теплого пола. Здесь потребуются устройства большие по своей мощности, способные перекачивать воду.
Сила подобного насоса и мощность лучевой отопительной системы должны иметь равнозначные параметры. Кто проигнорирует данное предупреждение, получит в результате глупой ошибки шум.
Начинать функционировать циркуляционный насос должен, если полученная система отопления будет полностью заполнена водой. Иначе возможны повреждения.
Насос допускается к началу своих действий только чистым — предварительно его нужно хорошенько промыть.
Система создаваемого коллекторного отопления требует размещения насоса для циркуляции жидкости поближе к расширительному бачку. По плану он закрепляется на обратном трубопроводе. Там не слишком высокая температура, и в этом месте он выполняет предусмотренные инструкцией условия.
Готовя план лучевого отопления, необходимо его продумать, несколько раз перепроверить. Качественные материалы, инструменты и сама схема сборки лучевой системы потребуют времени, средств и внимания. Зато это обернется комфортом в плане равномерного получения тепла в любой из комнат обустраиваемого жилища. опубликовано econet.ru
Присоединяйтесь к нам в Facebook , , Одноклассниках
Принцип организации лучевой схемы
Одним из центральных элементов лучевой системы является коллектор. Если вы собрались делать отопление в доме с несколькими этажами, то коллектор должен располагаться на каждом уровне. Коллекторы во время монтажа помещают в коллекторный шкаф, где предусмотрена удобная система расположения данного элемента для последующего обслуживания или регулировки.
Бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления. Центральный рабочий орган – это котел. Чтобы обеспечить высокий КПД и безопасность, хозяину нужно учесть мощность агрегата, потребление тепловой энергии отопительными приборами и теплопотери системы. Это необходимо делать, независимо от того, на каком виде топлива работает котел.
Рост протяженности трубопровода при создании лучевой разводки чреват незначительным увеличением теплопотерь, что также нужно учесть для баланса мощностей.
Выбираем циркуляционный насос
Лучевая разводка трубопровода применяется в основном в горизонтальных схемах с нижней подачей теплоносителя. Она требует наличия циркуляционного насоса, стимулирующего движение нагретой воды по многочисленным ветвям.
Управляемая циркуляция теплоносителя дает возможность уменьшить разность температур на входе и на выходе с отопительного контура. В результате удается повысить эффективность обогрева, сделав систему более компактной и менее материалоемкой.
Данный агрегат подбирается по нескольким важным параметрам, включая:
- производительность, м3/час;
- высота напора, м.
Чтобы правильно подобрать насос под эти параметры, нужно учитывать диаметр труб, их протяженность и высоту расположения относительно уровня нахождения насосного агрегата. При составлении проекта монтажа системы отопления эти параметры просчитываются заранее.
Правила установки циркуляционного насоса
Придерживаясь ниже приведенных рекомендаций, можно доиться высокого КПД и безопасности отопления.
- циркуляционные насосы с мокрым ротором устанавливаются таким образом, чтобы вал имел горизонтально положение;
- прибор с термостатом не должен близко находиться к горячим поверхностям (радиатора или котла), чтобы не искажались показания;
- как правило, устанавливается на обратном участке трубопровода в виду более низких температур. Современные модели могут монтироваться и в подающую магистраль, выдерживая высокий температурный режим;
- контур отопления должен оснащаться механизмом стравливания воздуха. Если такового нет, то насос должен иметь воздухоотводчик;
- должен располагаться как можно ближе к расширительному бачку;
- перед установкой насоса рекомендуется промыть систему, чтобы удалить твердые включения;
- перед запуском насоса заполните систему водой;
Чтобы не стать жертвой излишней шумности, подбирайте насос в соответствии с производительностью системы отопления.
А можно ли без насоса?
Конечно, можно сэкономить и не покупать насос, воздухоотводчики, датчики и т.д. Но лучевая система с естественной циркуляцией требует соблюдения нескольких не очень удобных условий. Эксперты рекомендуют такой вариант в крайне редких случаях. Во-первых, понадобится монтаж труб широкого диаметра. Во-вторых, расширительный бак должен устанавливаться в самой высокой точке объекта.
Данный вариант подойдет для дачи или другого скромного по площади объекта, обеспечивая достаточно тепла. Выбор между естественной циркуляцией и принудительной должен делаться еще на этапе проектирования.
Выбираем распределительный коллектор
Данный прибор еще называют гребенкой. Служит для подачи теплоносителя на каждое отопительное устройство (теплый пол, радиатор, конвектор и т.д.). Посредством коллектора также происходит отток обратки, которая затем поступает в котел или снова подмешивается в контур для регулировки температуры. Коллектор может поддерживать от 2 до 12 контуров. Некоторые производители предлагают еще больше веток для реализации сложных проектов.
Гребенки часто оснащаются дополнительными запорно-регулирующими и терморегулирующими элементами. Они позволяют настроить оптимальный расход теплоносителя по каждой отопительной ветке. Наличие воздухоудалителей гарантирует более эффективную и безопасную работу системы.
Способы циркуляции отопления
Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:
- Принудительный способ циркуляции;
- И естественный.
При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.
Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс
При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке
С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.
На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость циркуляционных насосов.
