Кран для стиральной машины: обзор конструкций + инструкция по монтажу

Разновидности отсекающих устройств

В специализированных магазинах представлен разнообразный ассортимент кранов. Рассмотрим подробнее наиболее часто применяемые виды.

Среди них можно отметить многооборотные, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.

Для подключения машин-автоматов используются различные виды кранов, различающиеся по конфигурации, размерам, форме и дизайну

Шаровые краны имеют ряд преимуществ:

  • высокую герметичность;
  • оперативный отклик, позволяющий быстро преградить ток воды;
  • простоту конструкции, способствующую пролонгированию эксплуатационного периода.

Еще стоит отметить небольшой размер этой разновидности отсекающих устройств, позволяющий их использовать даже в самых стесненных обстоятельствах.

Монтаж стиральной машины

Подключение машины к водопроводу производится в два этапа:

  • первый заключается в установке крана;
  • второй – в соединении крана и стиральной машины.

Установка крана

Чтобы установить кран, потребуются:

  • разводной ключ;
  • фум-лента для придания стыку герметичности. Более редко для герметизации соединения применяется лен;
  • проточный фильтр, очищающий воду и предотвращающий загрязнение и поломку стиральной машины;
  • лерка для нарезания резьбы.

Если кран устанавливается на пластиковые трубы, то дополнительно потребуется калибратор. Процесс установки крана следующий:

  1. на трубе холодного водоснабжения перекрывается подача вода. Кран, прекращающий водоснабжение квартиры должен быть установлен при монтаже системы водоснабжения. Как правило, он устанавливается на стояке или входной трубе;

Устройство, перекрывающее водоснабжение квартиры

  1. из труб сливаются все остатки жидкости, так как они могут помещать дальнейшей работе;
  2. вырезается участок трубопровода. Для пластиковых труб используются специальные ножницы. Удалить участок металлической трубы можно при помощи болгарки;

Размер вырезаемого участка должен соответствовать длине крана, увеличенной на длину фильтра.

  1. на концах труб нарезается резьба нужного диаметра;

Подготовка трубы к резьбовому соединению

первоначально устанавливается фильтр, защищающий машину от примесей, содержащихся в воде;
устанавливается кран подачи воды. Если кран монтируется на пластиковые трубы, то перед установкой трубу необходимо расширить при помощи калибратора;
гайки затягиваются разводным ключом

При этом рекомендуется обратить внимание на силу фиксации. Перетянутая гайка, так же как и плохо затянутая, могжет привести к образованию утечки воды.

Схема монтажа крана для стиральной машины

Все соединения герметизируются при помощи уплотнительных колец, входящих в состав крана (фильтра), и фум-ленты.

Кран под стиральную машину установлен. Можно переходить к непосредственному подключению стиральной машины. Подробнее о самостоятельной установке крана можно узнать, посмотрев видео.

Подключение оборудования к крану

Теперь рассмотрим, как подключить стиральную машину к крану. Для подключения используется наливной шланг, который входит в комплект машины. В зависимости от места установки выбирается длина шланга. Как правило, устройство, входящее в комплект, имеет небольшую длину и выполнено из однослойного материала.

Чтобы шланг прослужил длительное время, рекомендуется приобрести двухслойный шланг с армированием. Длина изделия должна быть равна расстоянию от места крана до стиральной машины плюс 10% для свободного расположения.

Прочный наливной шланг для машинки

Для подсоединения крана потребуются:

  • разводной ключ;
  • фум-лента.

Схема подключения выглядит так:

  1. один конец шланга, имеющий гайку, установленную с изгибом, подсоединяется к специальному отверстию стиральной машины, расположенному с задней стороны корпуса. Гайка с изгибом предназначена для уменьшения расстояния между машинкой и стеной. Перед соединением требуется снять транспортировочную заглушку;

Подключение наливного шланга к стиральной машине

  1. второй конец шланга соединяется с краном. Если кран расположен в другом помещении, например в туалете, а устройство в ванной комнате, то для прокладки шланга необходимо проделать отверстие в стене.

Присоединение наливного шланга к установленному крану

При обустройстве соединений нельзя забывать о дополнительной герметизации стыков. В противном случае образуются протечки.

Перед использованием стиральной машины рекомендуется проверить все соединения на наличие возможных протечек. При обнаружении утечки воды требуется полностью переделать соединение, при необходимости установив дополнительные прокладки.

Подключить машину для стирки белья можно самостоятельно. Для этого потребуется минимальный набор инструментов и небольшое количество знаний. Проведение работы не вызывает затруднений даже у новичка.

Чтобы подключение было произведено корректно, необходима установка специального крана, способного в кратчайшее время отключить машинку от  центральной системы водоснабжения. Выбор и установка крана производится на основании простейших правил и рекомендаций, приведенных в этой статье.

Как используется водопроводный тройник

Тройник с краном сделан с таких деталей как: корпуса из латуни, который покрыт никелем, штока который тоже из латуни, шаровой затвор, ручки, колечек и прижимной гайки. Тройник служит для подключения к водопроводу бытовых приборов, он также может служить для установки другого водопровода. Установить тройник легко с помощью накидной гайки, методом штуцерного соединения.


Старайтесь приобретать запорную аппаратуру проверенных производителей

Монтировать кран тройник можно в любом удобном для вас положении. Использовать кран тройник также можно для перемещения жидкостей температурой не ниже -10 и не выше +85градусов. Напор в трубах не должен быть больше 6 бар. Ручка такого краника поворачивается на 90 градусов, а вес составляет около 100 грамм. Такой краник тройник бывает с двумя выходами: три четверти и пол дюймовые. Он также может иметь резьбу как наружную, так и внутреннюю. Изготовление ручек для таких кранов проходит с напылением черного или красного цвета. Срок службы составит примерно четыре тысячи циклов и ремонт крана не возможен. Во избежание раннего выхода из строя крана тройника необходимо очень внимательно выбирать качественный кран тройник для того чтобы не стать покупателем бракованного изделия или подделки крана тройника из некачественного и дешевого материала.

Необходимо запомнить советы мастеров для предотвращения покупки подделки или брака:

  • Изображение логотипа на кране должно быть четким;
  • Не должны быть размазаны буквы на изделии;
  • Покупать необходимо строго латунные изделия и чтоб шарик для запора воды в них был тоже латунный, так как аналог, изготовленный из металла, может привести к потопу и в дальнейшем к ругани с соседями снизу и соответственно к выплате средств за ремонт;
  • Обязательно нужно спросить о качестве изделия, это необходимо для убеждения в том, что данное изделие изготовлено не из вторичной латуни;
  • Если средства на покупку позволяют, то нужно выбрать подороже и покачественней;
  • Запорный шарик должен быть идеально гладким и отражать блеск;
  • В случае если напор подачи воды в вашем доме не постоянный, а скачет, то необходимо приобретать кран с вставляющимся изнутри штоком.

Исходя из этих рекомендаций, вы сможете приобрести качественный кран, который станет надежным защитником от непредвиденных ситуаций.

Выбираем кран для подключения стиральной машины

Многие люди, приобретая комплектующие для установки стиральной машины, нередко задаются вопросом, зачем покупать именно кран-тройник. Почему нельзя обойтись без крана, или например, выбрать обычный проточный кран? Обойтись без крана, конечно, можно, только при этом нужно быть готовым делать ремонт соседям снизу.

Людям знакомым с таким явлением как гидроудар в водопроводной системе, не нужно объяснять как это неприятное, но вполне обычное явление рвет по шву металлические и металлопластиковые трубы. Представьте себе на секунду, что будет с гибким заливным шлангом стиральной машины, подключенным напрямую к водопроводной трубе? Его порвет за секунды и уже через 15 минут вашу квартиру и квартиры соседей зальют потоки воды.

Итак, без крана не обойтись, но почему именно кран-тройник? Подобный кран позволяет подключить к одной врезке в водопроводную трубу сразу два и более бытовых прибора, например стиральную и посудомоечную машину. Обычный проточный кран сделать этого не позволит.

Очень важно при выборе крана обращать внимание на следующие моменты

  1. На материал, из которого сделан кран. В свободной продаже имеются краны, изготовленные из латуни, а также из силумина. Последние лучше не брать они прослужат не долго.
  2. На конструкцию перекрывающего механизма. Конструкция механизма крана может быть как шаровой, так и многооборотной. Выбирать лучше шаровой кран – он дольше прослужит.
  3. На конструкцию вентиля. Вентиль нужен для того, чтобы быстро перекрывать воду, поступающую в машинку. Поэтому ручка вентиля должна быть достаточно большой и удобной, чтобы рука не соскальзывала и не терялись драгоценные секунды в случае ЧП с машинкой.

Обратите внимание! Силуминовые краны изнашиваются примерно в 4 раза быстрее, но стоят они дешевле латунных, поэтому лучше 1 раз переплатить 1,5 у.е. чем потом бороться с последствиями потопа

Какие еще краны, подойдут для стиральной машины?

Если не использовать тройник для подключения стиральной машины, то какие еще краны потенциально подойдут для подключения бытовой техники к водопроводу? В зависимости от положения и количества выводов краны для стиральных машин делятся на: проходные (проточные), краны-тройники, угловые краны.

Проточные краны с двумя выводами. Устанавливаются на отдельную трубу, которая идет от основной трубы водопровода к стиральной машине. Двухотводные краны делят ответвление трубы пополам, отсекая бытовой прибор от коммуникаций.

Кран-тройник. Исходя из названия данного крана у него не два, а три выхода. При этом только один выход можно перекрыть. Два остальных выхода проточные и служат для соединения водопроводной трубы с ее ответвлением. Есть вариант, когда два ответвления имеют краны, а один выход не перекрывается и форма у тройных кранов тоже бывает разной.

Угловой кран. Это двухотводный кран модифицированной конструкции, позволяющий разделить отводную трубу на две части, при этом повернув ее на 90 0. Довольно удобно, если вы подключаете стиральную машину к водопроводной трубе в стесненном пространстве, где нет возможности поместить прямой отвод. Кроме стиральных машин с помощью такого крана можно подключить к водопроводу бочок унитаза, биде и прочую сантехнику.

Обратите внимание! Производители стиральных машин нередко рекомендуют комплектующие (в том числе и краны) для подключения их бытовых приборов к водопроводным и электрическим сетям. Возможно, следует прислушаться к их рекомендациям

Тестовое включение

После завершения монтажа и подвода всех коммуникаций следует провести тестовый запуск новой машинки без загрузки вещей

Нужно обратить внимание на то, с какой скоростью вода набирается в бак. Если это происходит долго, то причина, скорее всего, в плохом напоре. Стыки фитингов, труб и шлангов не должны протекать

Если есть капли воды, гайки затягивают сильнее, но лучше подмотать их и герметизировать уплотнительным материалом. Во время стирки, при полоскании и отжиме вода должна циркулировать без приостановок. Техника не должна издавать посторонних звуков. При обнаружении проблем во время тестового включения, следует немедленно их устранить

Стыки фитингов, труб и шлангов не должны протекать. Если есть капли воды, гайки затягивают сильнее, но лучше подмотать их и герметизировать уплотнительным материалом. Во время стирки, при полоскании и отжиме вода должна циркулировать без приостановок. Техника не должна издавать посторонних звуков. При обнаружении проблем во время тестового включения, следует немедленно их устранить.

Подключение стиральной машины необходимо выполнять, придерживаясь инструкции. При отсутствии навыков прислушиваться к советам специалистов, тогда работа пойдет легко и быстро.

Топ-10 лучших стиральных машин до 20 000 рублей

Какой кран выбрать

Выбор крана следует начать с осмотра места установки стиральной машины. Если здесь уже есть труба для подключения техники, а кроме стиральной машины ничего подключаться к трубе не будет, смело выбираем самый обычный проходной кран, крепим его на конец трубы, после чего подключаем к нему наливной шланг. Не забываем уточнить диаметр используемых труб, чтобы выбрать подходящий кран и переходники для подключения.

Трёхходовой кран понадобится нам тогда, когда мы делаем врезку или планируем подключение дополнительных устройств и сантехнических приборов. Например, если после стиральной машины будет стоять ещё и посудомоечная машина, то применяем трёхходовой кран. Боковой отвод пойдёт к стиральной машине, а сквозной проход пойдёт к посудомойке – там, в конце, мы поставим уже проходной кран, позволяющий отключить конечное устройство.

Вам довелось купить квартиру в современном доме? Тогда в вашей ванной комнате, скорее всего, уже будет специальный вывод для подключения стиральных машин, торчащий из стены. Для того чтобы избавиться от торчащего вперёд наливного шланга, мы можем смонтировать на трубу угловой кран, после чего подключить к нему сам шланг.

При выборе крана следует учитывать, в какую сторону он поворачивается – иногда случается так, что при открытии рычажок упирается в стену, что не очень удобно. Специально для этого в продаже имеются краны, которые могут открываться в разные стороны.

Как подключить стиральную машинку автомат к крану

После приобретения стиральной машины ее необходимо подключить к водоснабжению и канализации. Для этого предусмотрено использование ряда дополнительных элементов, одним из которых является кран для стиральной машины. В подсоединении агрегата к водопроводной трубе это чрезвычайно важный арматурный узел.

Мы расскажем, как выбрать и установить кран, позволяющий открывать/перекрывать подачу воды в стиральную машинку. Подскажем, какой тип устройства выбрать и как его грамотно установить. Наши рекомендации помогут домашним умельцам справиться с работой самостоятельно.

Роль крана при подключении стиралки

Кран, который используется при подсоединении стирального автомата к водоснабжающей сети, играет важную роль. С его помощью можно мгновенно перекрыть воду в случае непредвиденных обстоятельств, например, при выходе машинки из строя, что может привести к протечкам.

Еще большую опасность представляет собой гидроудар в водопроводных трубах: он может нарушить целостность эластичного шланга стирального агрегата, следствием чего станет масштабный потоп, который вызовет оправданное возмущение соседей.

Чтобы этого не случилось, необходимо подключать автомат через кран. Эту деталь рекомендуется размещать на видном месте, чтобы всегда иметь оперативный доступ. В экстремальной ситуации такое решение позволит выиграть несколько минут, которые могут оказаться решающими для предотвращения затопления.

Разновидности отсекающих устройств

В специализированных магазинах представлен разнообразный ассортимент кранов. Рассмотрим подробнее наиболее часто применяемые виды.

Среди них можно отметить многооборотные, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.

Шаровые краны имеют ряд преимуществ:

Еще стоит отметить небольшой размер этой разновидности отсекающих устройств, позволяющий их использовать даже в самых стесненных обстоятельствах.

Виды кранов шарового типа

Существует несколько разновидностей шаровых отсекателей. Рассмотрим основные из них, применяемые для выполнения процесса подключения стиральной машинки в домашних условиях.

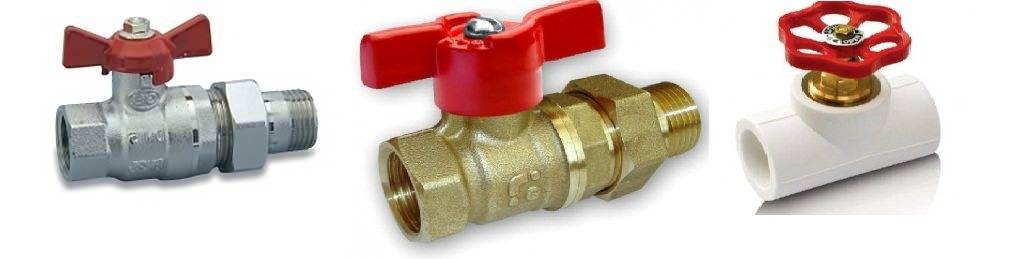

Вариант #1 — проходной

У подобного механизма с двух сторон расположены выходные отверстия, что позволяет перекрывать воду, разделяя ответвление на две части. Приспособления, относящиеся к этой категории, могут устанавливаться на отдельную трубу, которая отходит от общего стояка к какому-либо предмету сантехники, или использоваться для врезки.

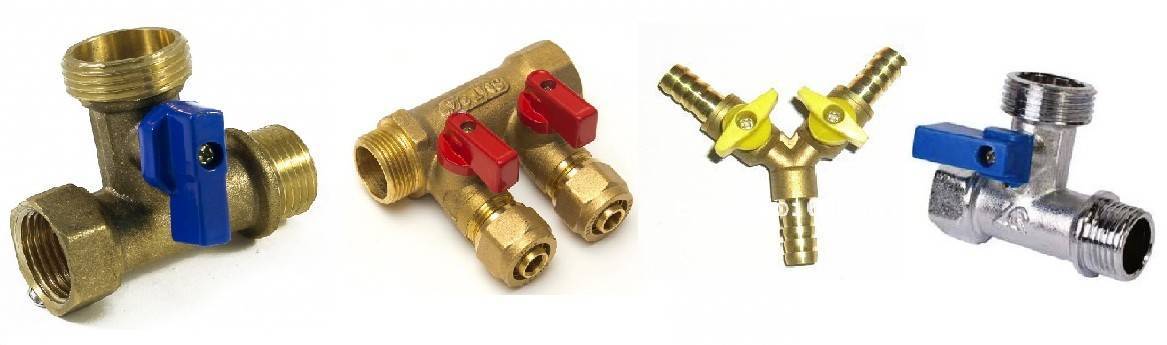

Вариант #2 — тройник (трехходовой)

Как понятно из названия, подобное устройство оснащено тремя входами-выходами. Одно из отверстий отвечает непосредственно за перекрытие водного тока, два других служат для объединения всех отводов водоснабжения в единую систему.

Подобные компоненты, которые могут иметь различные размеры, форму и конфигурацию, как правило, используются для врезки в водопроводную трубу, где они часто сочетаются с другими приспособлениями, например, со смесителем. Эта функция недоступна обычному проточному крану из-за особенностей его конструкции.

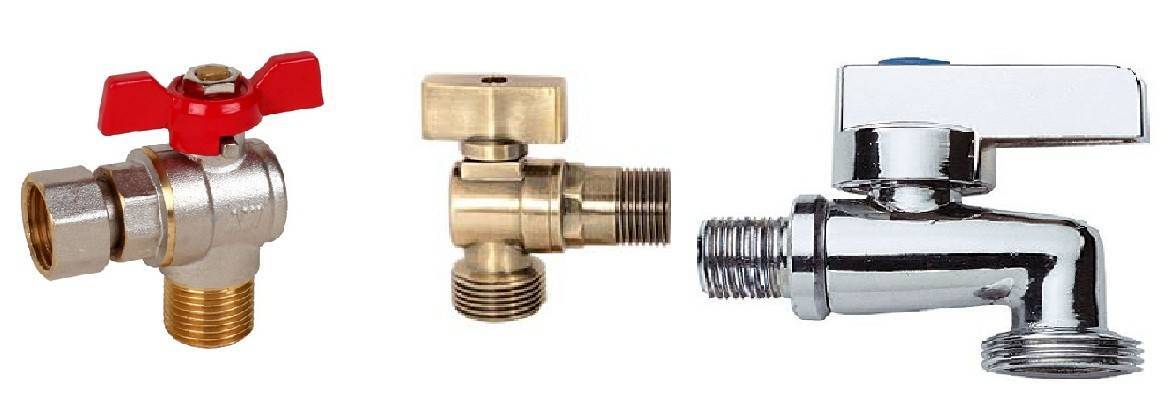

Вариант #3 — угловой

Конструкция этого элемента соответствует особенностям проходного фитинга. При помощи этого крана можно разделить отводную трубу на две самостоятельных ветви, расположенных под прямым углом.

Подобный элемент чаще всего применяется при установке унитазов, однако хорошо подходит и для подключения нестандартно расположенных стиральных машин.

В комплектацию кранов всех категорий входят уплотнительные кольца, фиксирующие гайки, а также поворотные ручки, при помощи которых осуществляется перекрытие воды и доступ к ней. Последний элемент крепится к корпусу детали запорной гайкой.

Какому виду крана отдать предпочтение?

В процессе выбора модели крана нужно прежде всего исходить из места, к котором планируется установка стиральной машинки. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно сократить пространство для подсоединения.

При необходимости одновременно соединить два или более сантехнических приборов лучше воспользоваться трехходовым краном, а при имеющемся отводе для стирального агрегата – проходным шаровым краном.

Не менее важен и угол поворота приспособления: не слишком удобно пользоваться прибором, вентиль которого закрывается в сторону стены, задевая ее.

Как выбрать кран для стиральной машины

После приобретения стиральной машины встает дилемма – как правильно подключить машинку. Нередко шланг СМ подводится прямо к трубе водопровода, что довольно опасно. В результате гидроудара шланг может лопнуть, поэтому вы не сможете в срочном порядке перекрыть подачу воды. Таким образом, вопрос установки крана для подачи воды к стиральной машине является одним из первостепенных.

Разновидности кранов

Решили установить краник для стиральной машины? При выборе обратите внимание на такие характеристики:

Сырье для изготовления . В магазинах вы найдете краны из таких материалов, как силумин и латунь. Рекомендуем остановить свой выбор на латунном сплаве. Он обойдется дороже, но у него есть преимущества: влагостойкость и прочность. Силуминовый ниже по стоимости, однако, он очень хрупкий и быстро разрушается, поэтому вам придется снова идти в магазин. (Ниже на фото №1 — силумин, на фото №2 — латунь)

Конструкция механизма фитинга. Есть два основных вида:

Многооборотный (пластинчатый). Вы вращаете пластину по резьбе — кран закрывается. Но моментально перекрыть воду при прорыве вряд ли получится.

Шаровые (полуоборотные). Моментально перекрывают воду поворотом рукоятки. Долговечный, герметичный, эстетичный фитинг. Простая и компактная конструкция, удачно впишется в любой интерьер.

Типы кранов для подключения стиральной машины к водопроводу

Используют три основных разновидности. Разберемся, в чем их основные достоинства.

Прямой кран для стиральной машины или проходной. Устанавливается при наличии трубы, которая отдельно выходит к стиральной машине. Цельная трубка имеет два выхода, оснащена шаровым затвором, который моментально перекрывает подачу воды.

Кран с тремя выводами. Кран-тройник для установки на стиральную машину оценили многие пользователи, поскольку помимо СМА вы сможете подключать дополнительные приборы. Запорный механизм действует моментально: при перекрытии воды в СМ к остальным приборам доступ не перекрывается.

Для тесных помещений лучше выбирать угловой кран (вентиль) для стиральной машины. Он также имеет два отверстия, только угол поворота одного из них составляет 90°.

Можно порекомендовать приобрести тройник с шаровым механизмом. Тогда будет возможность подключить несколько приборов.

Правильная установка

После покупки установить кран для стиральной машины нужно правильно. Поэтому вам понадобится:

  1. В комплекте к СМ идут разные шланги. Рекомендуется выбирать двойной шланг необходимой длины. Благодаря проволочному армированию такие шланги служат долго и надежно.
  2. Проточный фильтр. В водопроводной воде хватает примесей, поэтому лучше установить сетчатый фильтр для задержания мусора.
  3. Для работы используются: калибратор, расходной ключ для гаек, гайки, специальная лента для герметизации.

Установка крана-тройника на стиральную машину

  • Перекройте холодную воду.
  • Слейте воду, если она осталась.
  • Вычислив размер крана-тройника с сетчатым фильтром, вырежьте в трубе аналогичный разъем.
  • Разместите на трубе гайку, предварительно снятую с тройного крана.
  • При помощи калибратора сделайте больше отверстие в трубе.
  • Вмонтируйте тройник (либо другой кран). Там, где труба соединяется с резьбой, установите кольцо для герметичности.
  • Закрепите гайку.
  • Шланг для подачи воды установите к выходу с вентилем.

Установка углового и проточного крана выполняется согласно вышеописанной схеме.

Подключение стиральной машины-автомат

Если вы заранее приобрели шланг нужной длины, то проблем быть не должно. Предварительно обработав резьбу фум-лентой для герметичности, подсоединяем к СМ конец шланга с пластиковым наконечником. Другой конец также соединяем с резьбой фитинга. Готово! Теперь вы можете стирать, не боясь протечек.

Разновидности отсекающих устройств

В специализированных магазинах представлен разнообразный ассортимент кранов. Среди них можно отметить многооборотные элементы, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.

Шаровые краны имеют ряд преимуществ:

  • высокую герметичность;
  • оперативный отклик, позволяющий быстро преградить ток воды;
  • простоту конструкции, способствующую пролонгированию эксплуатационного периода;
  • небольшой размер, позволяющий использовать деталь даже в самых стесненных обстоятельствах.

Существует несколько разновидностей шаровых кранов.

Вариант #1: проходной

У подобной детали с двух сторон расположены выходные отверстия, что позволяет перекрывать воду, разделяя ответвление на две части. Приспособления, относящиеся к этой категории, могут устанавливаться на отдельную трубу, которая отходит от общего стояка к какому-либо предмету сантехники, или использоваться для врезки.

Подобные элементы часто используются для подключения стиральных агрегатов, однако они подходят и для иных сантехнических устройств, например, их часто применяют для подсоединения бачков унитазов.

Вариант #2: тройник (трехходовой)

Как понятно из названия, подобное устройство оснащено тремя входами-выходами. Одно из отверстий отвечает непосредственно за перекрытие водного тока, два других служат для объединения всех отводов водоснабжения в единую систему.

Подобные компоненты, которые могут иметь различные размеры, форму и конфигурацию, как правило, используются для врезки в водопроводную трубу, где они часто сочетаются с другими приспособлениями, например, со смесителем. Эта функция недоступна обычному проточному крану из-за особенностей его конструкции.

Вариант #3: угловой

Конструкция этого элемента соответствует особенностям проходного фитинга. При помощи этого крана можно разделить отводную трубу на две самостоятельных ветви, расположенных под прямым углом.

Подобный элемент чаще всего применяется при установке унитазов, однако хорошо подходит и для подключения нестандартно расположенных стиральных машин. В частности, его можно использовать, если необходимо подсоединить агрегат к водопроводной трубе, проложенной у стены (в этом случае чрезвычайно сложно выполнить прямой отвод).

В комплектацию кранов всех категорий входят уплотнительные кольца, фиксирующие гайки, а также поворотные ручки, при помощи которых осуществляется перекрытие воды и доступ к ней. Последний элемент крепится к корпусу детали запорной гайкой.

Как подключить стиральную машину к водопроводу?

Выбрав подходящий кран, можно приступить к подключению стиральной машины к водопроводной системе. Перед началом работ необходимо запастись инструментами и комплектующими. Что потребуется?

  • Двойной шланг. Если в комплекте с вашей стиральной машиной идет обычный заливной шланг с одной стенкой, советуем его не ставить, а приобрести шланг с двойной стенкой и проволочным армированием – он гораздо надежнее. Кроме того, перед покупкой учтите требуемую длину шланга, в комплекте с машиной часто идут короткие шланги.
  • Проточный фильтр для очистки воды. Такой фильтр соединяется с резьбой крана и устанавливается на ответвление водопроводной трубы. Сами понимаете, качество водопроводной воды оставляет желать лучшего, поэтому, чем больше будет фильтров на пути от стояковой трубы до стиральной машины, тем лучше.
  • Уплотнительные кольца, гайки, подмотка и прочее. Комплектующие, необходимые для обеспечения надежного и герметичного соединения всех труб и шлангов.
  • Разводной ключ. Понадобится нам для того, чтобы затянуть все гайки, обеспечивая соединения труб и шлангов.
  • Калибратор для пластиковых труб. Нужен, чтобы подогнать и установить кран во врезку труб.

Подобрав все необходимые комплектующие и инструменты можно приступать к монтажу стиральной машины к водопроводу, предварительно выбрав подходящую схему ее подключения. Начнем со схем подключения машины к водопроводу.

Подключение через кран-тройник с врезкой в трубу. Отключаем воду, перекрыв стояк с холодной водой. Вырезаем участок трубы, рассчитав длину крана-тройника (без учета резьбовых соединений). Надеваем монтажные гайки на трубу, гайки эти нужно предварительно снять с крана. Калибратором расширяем отверстия в трубах и монтируем кран-тройник, не забывая затянуть места соединений трубы и выходов крана стягивающими кольцами. К перекрывающемуся вентилем отводу подсоединяем заливной шланг машины.

Подключение через двухотводный кран. Двухотводный кран можно использовать, когда для стиральной машинки специально выведен отвод трубы. Обычно такой отвод уже имеет резьбовую втулку, поэтому наша задача лишь накрутить на нее двухотводный кран, соединенный с проточным фильтром, а уже к фильтру можно присоединить заливной шланг стиральной машины. Дело на 5 минут!

Подключение через угловой кран. Данная схема подключения машины к водопроводу во многом схожа с вышеуказанной схемой. С той лишь разницей, что к отводу трубы мы прикручиваем не прямой двухотводный кран, а угловой. Подробнее о подключении стиральной машины к водопроводу и канализации вы можете прочитать в статье про установку машинки своими руками .

Подводя итог, отметим, выбрать и установить кран-тройник для стиральной машины вполне можно без привлечения специалиста

Если вы вознамерились выполнить всю работу своими руками, обратите внимание на советы, приведенные в данной статье. Удачной работы!

https://youtube.com/watch?v=KU9e0c3aReg

Поделитесь своим мнением — оставьте комментарий

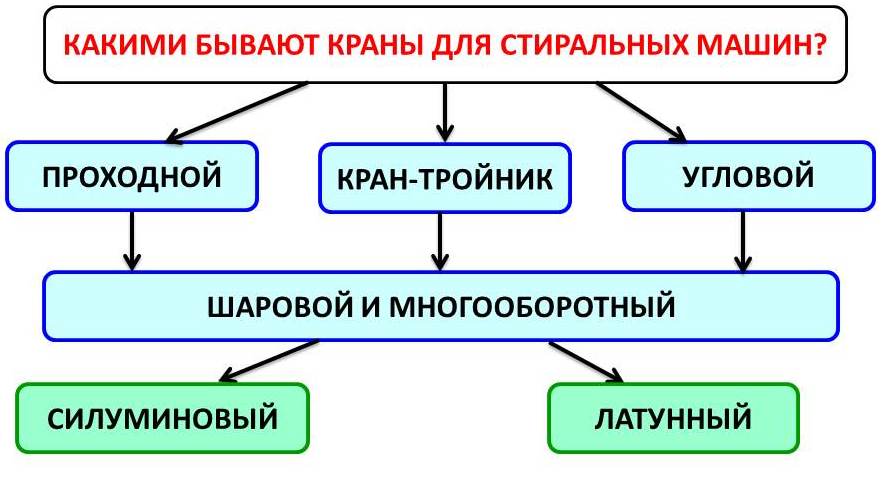

Виды и конструкции

Встречаются три основных конструктивных варианта устройства:

  • обычный проходной прямоточный шаровый кран. С одной стороны патрубок с наружной резьбой ¾» для накручивания накидной гайки шланга стиралки, с другой – чаще всего внутренняя резьба для подсоединения к водопроводу;
  • угловой кран – вариант обычного проходного фитинга, только ток воды поворачивается (обычно на 90°). Удобен при размещении машины в углу, близком расположении труб к стене, скрытой прокладке трубопровода в стене или чтобы не допустить загиба шланга;
  • трехходовой кран, выполненный на основе тройника. Имеет две принципиальных модификации:
  1. тройник, корпус которого устанавливается в трубопровод и является его проточной частью, на третьем патрубке имеется кран и резьба – именно к ней и прикручивается шланг;
  2. тройник, через который подключается два устройства-потребителя воды, и кран позволяет перекрыть любого потребителя или обоих сразу. Типичный пример – фитинг, устанавливаемый на скорую руку на смеситель в ванной: к нему подключаются шланг машинки и шланг душа. Такое же устройство можно использовать для стационарного подключения стиральной и посудомоечной машин, расположенных рядом на кухне.

Маркировка: на корпусе фитинга наносятся:

DN — диаметр в мм (иногда дублируется в дюймах, на малых диаметрах без штрихов);

PN — рабочее давление в бар.

Врезка трубы

Можно установить кран прямо на трубе, но подобный вариант считается трудоемким. Он требует вырезки участка. Такая работа покажется не очень сложной, если элементы сделаны из пластика. С этим справятся специальные ножницы. Трудозатраты увеличатся, если трубопровод выполнен из металла. В таком случае придется взять болгарку. Чтобы выявить величину участка, который необходимо вырезать, следует суммировать габариты фильтра и длину крана. Далее можно обустраивать надрез. Потребуется ещё и резьба на концах труб. Она должна иметь те же параметры, что и борозды на кране.

Следующий этап — монтаж фильтра. Он будет оберегать конструкцию моющей техники от посторонних примесей, которые нередко обнаруживаются в водопроводной воде. Далее устанавливают кран для подачи воды. С этой целью убирают монтажные гайки, применяемые для сочленения с трубой. Если конструкция выполнена из пластика, прежде чем приступать к действиям, надлежит провести расширение детали калибратором.

Монтаж крана с врезкой целесообразен, когда для производства трубопровода были использованы металлопластик или полимерные элементы. Такой узел можно расположить под мойкой или в другом месте, удобном для использования. Места стыков необходимо закрепить посредством втягивающих колец.

Заливной шланг соединяется с отсеком крана. Вслед за этим остаётся лишь затянуть разводным ключом все имеющиеся гайки. Сила прижима во время подобной работы особенно важна. В случае если болт будет недостаточно хорошо затянут, конструкция может получить повреждения. То же самое можно сказать про ситуацию, когда фиксирующие элементы перетянуты. Это может привести к протечке.

Для герметизации применяют уплотнительные кольца. Они обычно входят в комплект фильтра или крана. С этой задачей могут справиться и льняные волокна. Проверка готовой конструкции является конечным этапом работы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
