Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;

АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
Бнг – бронированный, не горит;
В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки

На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
Шв – наличие опрессованного ПВХ шланга на броне;
Шп – слой из опрессованного шланга на броне, из полиэтилена;
Р – резиновый слой;
НР – резина, не горит;
Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
Пв – полиэтилен вулканизированный;
нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
LS – Low Smoke – мало выделяет дым;
нг – LS – не горит, не выделяет дыма;
FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
FRLS – мало дымит, устойчив от огня;
Ш – иногда встречается такая маркировка, означающая шнур.. Следует отметить, что лишь первая буква А сообщает о металле жилы

Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

На контрольный кабель маркировка наносится следующим образом:

  • А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
  • В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
  • В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
  • П – полиэтилен;
  • Пс – полиэтилен само-затухающий;
  • Г – дополнительной защиты нет;
  • Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

Маркировка, характерная для монтажа:

  • М – на первой позиции, обозначает монтажный провод;
  • Г – много проволок, если символа нет, одна проволока;
  • В – ПВХ;
  • ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
  • ПВС – ПВХ, провод для соединения;
  • ШВВП – шнур плоский, два слоя винила;
  • ПУНП – провод универсал плоский;
  • ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Как правильно применяются

Вне зависимости от принципа функционирования какого-либо источника электротока, в каждом из разделяются электрозаряды физ.тел. Происходит преобразование какой-либо разновидности энергии в электричество.

Такая энергия в технике применяется повсюду. В любом жилище возможно отыскать быттехнику, существенно облегчающую ведение хозяйства. Помимо этого, предотвращается появление пыли, копоти и других неприятных эффектов использования плит и прочих приборов, актуальных до возникновения электричества.

В промышленной сфере электрическая энергия имеет важную роль. Использование тока дает возможность существенно уменьшить траты, так как такой тип энергии дешевле горючего.

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

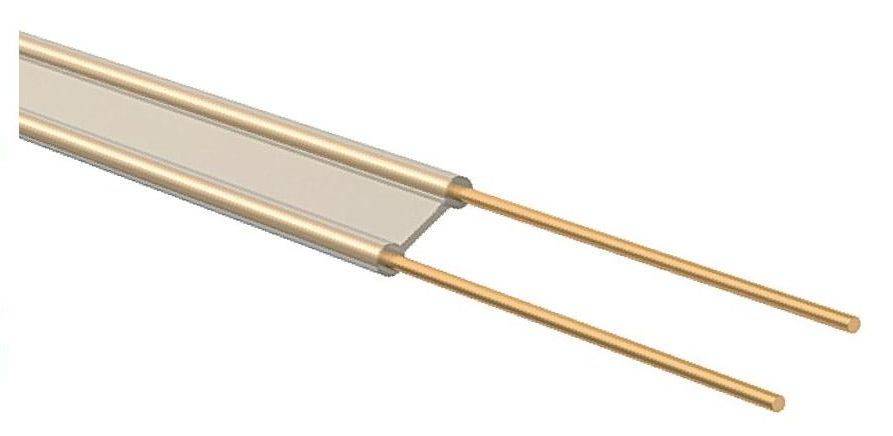

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Силовые кабели

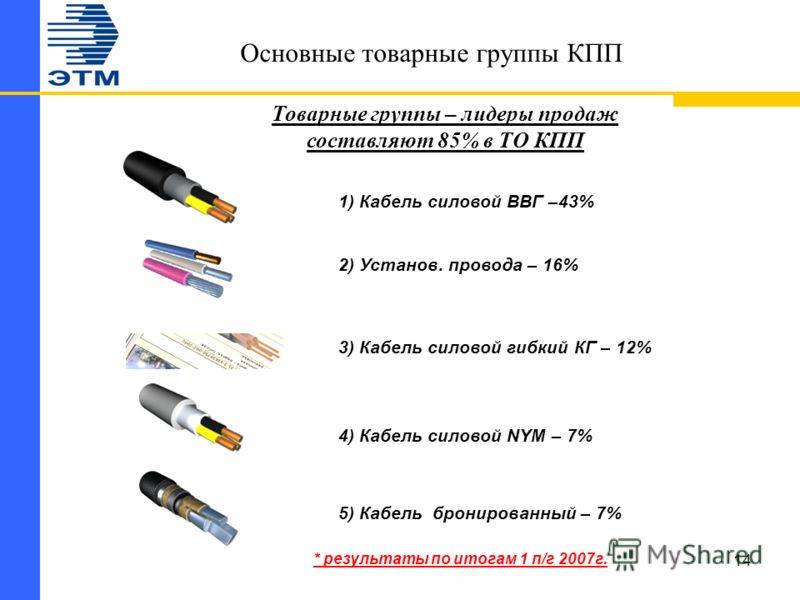

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

  1. АВВГ. Бывает многожильным или одножильным алюминиевым.
  2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
  3. ВВГп. Это плоский защищенный провод.
  4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

  1. АВББШв. Внутри жилы из алюминия.
  2. ВББШвнг. Не горит.
  3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Технические характеристики кабелей различных типов и назначений

Основное назначение кабельной продукции – передача электрической энергии или производство обмоток различного электрооборудования. На сегодняшний день, классификация шнуров включает следующие категории:

Силовые кабели относятся к категории промышленных проводов, предназначенных для передачи электроэнергии трехфазного тока индустриальных зданий к объектам-потребителям различного назначения.

В свою очередь к силовым типам относятся:

– кабель ВВГ. Применяется в линиях электропередач, где напряжение может достигать 1 КВт (при частоте 50 Гц). Он покрыт оболочкой из поливинилхлорида (ПВХ), в середине расположены медные жилы (градируется от модификации и может быть 1-5). Сечение его составляет 1,5-2,5 мм. Также устойчив к климатическим факторам внешней среды (перепадам температур). Одной из разновидностей ВВГ является ВВГНГ. Характеристики кабеля ВВГнг во многом схожи с характеристиками ВВГ, отличительной особенностью является стойкость к горению;

– кабель NYM. Основной характеристикой данного вида является повышенная прочность. В середине расположены медные жилы (градируется от модификации и может быть 2-5). Сечение шнура составляет 1,5-1,6 мм. Он отличается устойчивость к влажной среде и разности температур: может использоваться при монтировании электрических сетей, где температура эксплуатации составляет от -50 до +70 С. Главный недостаток кабеля NYM – неустойчивость солнечному воздействию, поэтому для соблюдений условий эксплуатации его рекомендуют нагревать;

– кабель КГ и ВББШв. Пригодны для эксплуатации в силовых сетях напряжением 1 КВт. Основная область применения данных видов – прокладка силовых линий к объектам различного назначения. Отличительные особенности: влагостойкость (до 95%), разность температур от -50 до +50 С, наличие защитной ПВХ-оболочки.

Классификация проводниковой продукции

Шнур, представляет собой витой металлический проводник, скрученный с применением двух или более жилистых проволок. Поверх проводника укладывается оплетка, выполненная из волокна. Основное предназначение его – прокладка коммуникаций, находящихся под землей.

Характеристики кабелей различны и зависят от основных исполнений:

– провод ПБПП. Представляет собой 2-3 жильный тип, используется для монтажа осветительных систем и оборудования. Главным плюсом этой модификации является то, что из него можно сделать ответвление проводки. Основной недостаток – он очень чувствителен к воздействию пониженных температур и должен эксплуатироваться при не менее -15 С. Рабочее напряжение, на которое рассчитан ПБПП – 250 Вт;

– провод ПБППг. Практически нет отличительных особенностей, по сравнению с другими типами. Отличительная характеристика проводов данной модификации – многопроволочность жил;

– провод ППВ. Основное назначение данного класса – прокладка систем освещения. Главным преимуществом ППВ является его устойчивость к воздействию агрессивной среды и горению. К плюсам также можно отнести влагостойкость (до 98%). Предельные температурные диапазоны эксплуатации: от -50 до +70 С;

– провод ПВС. Одна из самых распространенных разновидностей. Это вызвано широтой области его применения. Он может применяться для подключения к сети электропитания различного электрического оборудования и приборов, розеток и выключателей. Он может эксплуатироваться практически при любой мощности. К основным характеристикам ПВС можно отнести: предельное напряжение 380 Вт, температурные диапазоны эксплуатации от -40 до +40 С;

– провод СИП. Предназначен для использования в силовых сетях постоянного и переменного тока напряжением 0,4-1 КВт. Область его назначения распространяется на монтаж магистральных электрических линий, разнообразная отводка для подключения жилых и промышленных зданий сооружений. В свою очередь кабель СИП может иметь подтип СИП1/1А. Все модификации данного типа кабеля изготовлены из токопроводящей части (алюминий) и изоляции (термопласт). Своей популярностью СИП обязан широтой применения;

– провод ПУВ. Токопроводящая часть выполнена из меди; изолирующий материал из ПВХ-пластика. Данный тип (ПУВ) широко применяется для прокладки осветительных систем и коммуникаций, а также подключения к электропитанию разнообразных приборов и оборудования, работающих при напряжении постоянного тока до 1 КВт (переменного тока до 450 Вт при частоте 400 Гц).

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

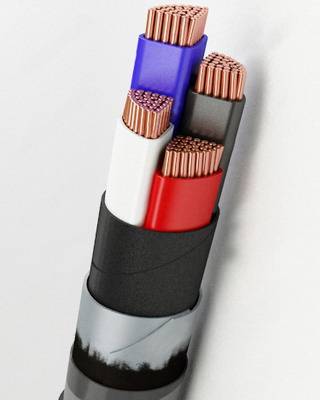

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Опасный пластик

Не смотря на принадлежность пластика к безопасным категориям отходов, пластиковые изделия обладают токсичностью. Маркировка сообщает о том, насколько вредна каждая разновидность продукта из пластика.

Попав в почву, полимер независимо от маркировки (1-7) будет распадаться веками, поэтому данный материал ни в коем случае нельзя выбрасывать.

Процент переработанного в Европе пластика не достигает и 3%, по сравнению с мировым количеством полимеров.

Правильная сортировка и переработка пластика позволяет сделать природу чище и сохранить ресурсы планеты. Другая проблема в том, что переработка некоторых видов пластика крайне сложна и не рентабельна.

Использование кабелей и проводов

В отличие от провода, кабель широко используется в специальных условиях, поскольку имеет более сильную защиту от любых повреждений. Подводные и подземные коммуникации обустраиваются лишь посредством кабелей. Кроме того, этот вид изделий используют на пожароопасных объектах, помещениях с высокой влажностью, пр.

Провода применяют, как правило, в электрораспределительных коробках, других электротехнических устройствах, в качестве проводки в жилых и нежилых помещениях

Очень важно уметь различать провода от кабелей, поскольку из неправильная эксплуатация может быть опасной
