Канализационная система из ПП труб
Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.
Трубы из полипропилена
Внутренняя канализация
Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.
- Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
- Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
- Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
- Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
- Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.
Наружная канализация
Трубы канализационные наружные
Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.
Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.
Прокладка канализационных трубПрокладка канализационных труб
Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.
Прокладка наружной канализации
Шаг четвертый. Прокладывается трубопровод
Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться
Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:
- авто- и Ж/Д дорог;
- трубопроводов в подвалы;
- магистралей к рабочим колодцам.
Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.
Варианты разводки
Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.
Последовательная разводка
Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.
Тройниковая разводка водопровода
Параллельная разводка
В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

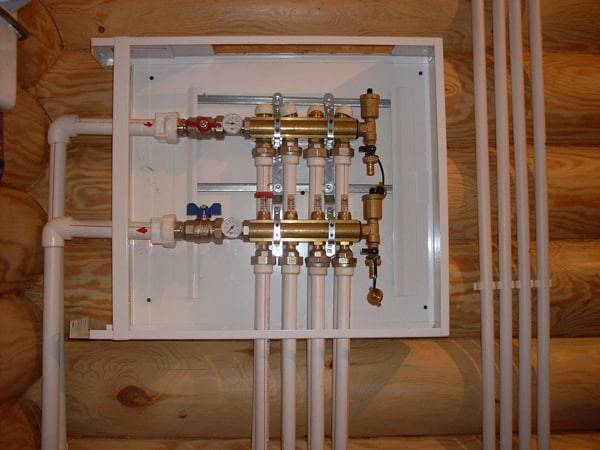

Пример коллекторной разводки водопровода
- Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
- Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.
Монтаж отопительной системы
Для установки полипропиленовых труб, Вам понадобится не только смета и проект, но и специальный инструмент для создания пластиковых соединений. Есть два способа, как соединять между собой трубы:
- Сварка раструбов;
- Сварка муфты.
Для осуществления такой сварки используется специальный инвертор, который состоит из нагревательного элемента, гильзы и индикаторов контроля температуры. После включения прибора в сеть и настройки необходимых температурных параметров, из гильзы начинает выходить горячая струя, которая равномерно распределяясь по всей поверхности полипропиленовой трубы, обеспечивает диффузию молекул. Соединяемые детали нагревают и снаружи, и изнутри – это обеспечивает максимально надежное крепление.
Сварка труб из полипропилена
Если Вы решили купить сварочный аппарат для пластика, то следите за тем, чтоб его рабочая поверхность состояла из тефлоновых или аналогичных покрытий. Это необходимо, т.к. при работе расплавленный пластик прилипает к инвертору, чем снижает его срок годности, а тефлон отталкивает его молекулы.
Сварка раструбов считается более популярной и надежной, чем муфтовые соединения. Но перед началом работ, Вам нужно знать некоторые рекомендации мастеров:
- Вся работа проводится только в защитном костюме, в перчатках и масках во избежание попадания горячего пластика на кожу;
- Если Вам нужно разрезать трубы из полипропилена до определенной длины, то работать можно только острым ножом, все разрезы проводятся под прямым углом;
- Плотно прижимайте соединяемые детали друг к другу;
- После окончания работы зафиксируйте соединение, чтобы они некоторое время были совершенно неподвижны – это необходимо для завершения диффузионного процесса.
Пайка полипропиленовых труб своими руками выполняется довольно быстро, больше всего времени отнимает установка труб в ровное положение. Чтобы спаять две детали, Вам нужно включить инвертор и выдержать время нагрева (у каждого устройства оно отличается, необходимая температура указывается в инструкции пользователя конкретного прибора). Далее они стыкуются, и завариваются. Во время соединения их нельзя шевелить или переворачивать. Очень аккуратно нужно работать с поворотными деталями – если Вы сварите их не в нужную сторону, то всю работу нужно будет начинать с начала с новыми поворотными элементами.
Таблица сварки полипропиленовых труб
Сварка с муфтами практически аналогична, но вначале соединения нагреваются, после на них надеваются муфты. За счет давления, молекулы соединяются и обеспечивают прочное и долговечное крепление.
Фото: муфтовая сварка
После сварки труб, можно начинать их устанавливать. Локальная система отопления состоит из:
- Нагревательного прибора;
- Радиаторов;
- Трубопровода;
- Расширительного бака;
- Дополнительных деталей.
Схема также может включать разные котлы или бойлера. Для подробного расчета Вам нужно будет разработать план-проект.
Схема системы отопления
Согласно требованиям СНиП, при монтаже системы отопления из полипропиленовых труб нужно использовать коммуникационные соединения разных диаметров. Это помогает увеличить эффективность нагревательного прибора и отдачу теплоносителей. Помимо этого, следите за уровнем возвратной трубы, она не должна быть ниже приемного ввода.
Крепление коммуникация к стене производится при помощи специальных монтажных приспособлений. Примерный шаг их размещения – 70 сантиметров, но многое зависит от выбранного диаметра труб. При установке не выворачивайте соединения и не крепите скобы в местах паяных стыков.
Стоимость на монтаж системы отопления из полипропиленовых труб во многом зависит от выбранного материала. В среднем метр трубы PN 20/25 мм стоят около 100 рублей/метр погонный, в то время как цена на армированные PN 20 Al может находиться в районе 150-200 рублей за метр.
Последовательная и параллельная разводка водопровода из полипропилена
В ходе создания предварительной схемы водопровода из полипропилена хозяину квартиры или частного дома следует определиться, каким образом будут разводиться трубы холодного и горячего водоснабжения от стояка или нагревательного котла. Как и в предыдущем случае, существуют два способа – последовательный и параллельный.
Последовательная разводка, также известная как тройниковая, отличается простотой и экономией материала. Она устроена следующим образом – от источника до самого последнего потребителя воды прокладывается линия. На всем ее протяжении врезаются тройники. Через них к общим трубам ХВС и ГВС подключаются потребители воды. Но за простотой последовательной схемы скрывается один значительный недостаток – при одновременной работе нескольких приборов напор будет существенно падать. Для небольших городских квартир это не так критично, но для большого загородного коттеджа проблема может быть весьма значимой.

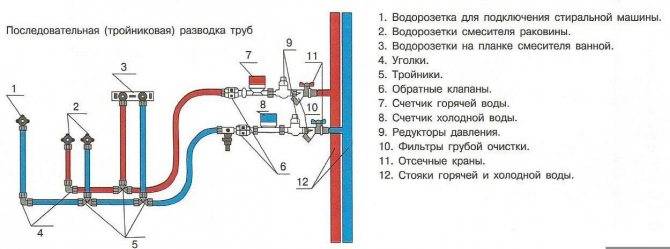

Последовательная разводка труб
Параллельная разводка водопровода из полипропилена устроена более сложно – сразу после стояка или котла монтируется коллектор, а уже от него отходят отдельные линии ХВС и ГВС к каждой раковине, душу и прочим потребителям. Все трубы, идущие к ним, снабжаются вентилями, перекрываемыми для технического обслуживания, ремонта или замены прибора. Параллельная разводка водопровода предотвращает перепады напора и температуры воды на каждом отдельном потребителе при изменении числа одновременно включенных приборов. Но при этом такая схема требует большего количества труб. Кроме того, она занимает много места и, по возможности, параллельную разводку следует выполнять закрытым способом.
Параллельная разводка водопровода
Схемы подключения водозаборной арматуры
Сварочное соединение полипропиленовых труб
Перед началом работ по сварке ПП труб на сварочный аппарат надеваются насадки необходимого диаметра с тефлоновым напылением, терморегулятор устанавливается на 260 °С, прибор включается и разогревается. Процесс проводится поэтапно.
Для соединения трубы с фитингом их края нужно нагреть специальным прибором
Сначала на трубу наносится разметка, по которой она разрезается на отрезки подходящей длины. Концы, подлежащие соединению, зачищаются. Для зачистки пп-труб можно применить наждачную бумагу или специальный инструмент. Маркером отмечается глубина вхождения трубы в фитинг. Между полипропиленовой трубой и фитингом должен оставаться зазор в 1 мм.
На нагретую насадку устройства помещаются фитинг с трубой, прогрев которых должен начинаться одновременно. Выдержка деталей зависит от их диаметра.
Таблица 2
| Диаметр, см | Время, с | |
| оплавления | охлаждения | |
| 1,6 | 5 | 120 |
| 2,0 | 5 | |
| 2,5 | 7 | |
| 3,2 | 8 | 240 |
| 4,0 | 12 | |
| 5,0 | 18 | |
| 6,3 | 24 | 360 |
| 7,5 | 30 | |
| 9,0 | 40 | |
| 11,0 | 50 | 480 |
Далее детали без поворота по осевой линии насаживают друг на друга. Застывание соединения также зависит от диаметра. При этом свариваемые детали должны быть закреплены. На последнем этапе производится контроль наличия зазоров и щелей.
Для полипропиленовых труб сварочный аппарат стоит довольно дорого, поэтому при необходимости его лучше арендовать.
На что обратить внимание при выборе
Чтобы в процессе эксплуатации водопроводной системы не возникали проблемы, монтаж водопровода из полипропиленовых труб своими руками должен выполняться только из качественных материалов. Определяющими факторами при выборе комплектующих являются условия их эксплуатации, температурный режим и рабочее давление всей системы.
Маркировка полипропиленовых труб
Полипропиленовые трубы
- PN10 — для подачи холодной воды.
- PN16 — для холодной и горячей воды.
- PN20 — для горячей воды и монтажа систем отопления.
- PN25 — преимущественно для отопительных систем.
Иногда температура проходящей по трубам жидкости превышает 90 °C. В таких случаях применяются маркировки PN20 и PN25, которые имеют армирующий слой фольги алюминиевой или стекловолокна. Обустройство водопровода холодной воды сопровождается применением труб двух первых маркировок.
Диаметр полипропиленовой трубы для водопровода
Трубы с диаметром 20 мм применяются для систем, длина которых приближается к 10-ти метрам. Трубам с диаметром 25 мм отдается предпочтение для систем длиной от 10 до 30 м. Системы протяженностью более 30 м снабжаются трубами диаметром 32 мм. Диаметр стояка (в случае его применения) должен составлять 32 мм.
Определив, какие полипропиленовые трубы лучше для водопровода в вашем доме, внимательно просмотрите все приобретенные изделия. На них не должно быть наплывов и шероховатостей. При разрезе качественной трубы ее форма остается круглой, а толщина стенок неизменной.
Этап первый. Составление проекта
Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.
Разводка отопления
Разводка отопления
При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:
- муфты;
- переходники;
- крепежи;
- уголки;
- отопительное оборудование.
Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.
Схема системы отопления
Водопроводная разводка
Pазводка водопроводных труб в санузле
Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.
Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.
Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.
Pазводка водопроводных труб в санузле
Кроме того, разводка водопровода может быть:
- последовательного типа (самый бюджетный и простой в выполнении вариант);
- коллекторного типа (при подаче воды применяется коллектор);
- с проходными розетками (мало популярен).
Технология работы
Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:
- Наружный;
- Скрытый.
В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.
Фото — открытые трубы
Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.
Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:
Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;
Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду; На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления; Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;
После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы
Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;
После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен; Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров. Это поможет защитить систему от перегрузки при работе
Это поможет защитить систему от перегрузки при работе.
В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.
Особенности работы с полипропиленом:
- Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
- Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
- Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.
Видео: как монтировать полипропиленовые трубы
Пошаговая инструкция сварки ПП труб
Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.
Шаг 1 обрезка труб
Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.
Шаг 2 обработка трубы и формирование фаски
Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу — обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.
- Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
- Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.
После завершения формирующих мероприятий остается провести зачистку деталей.

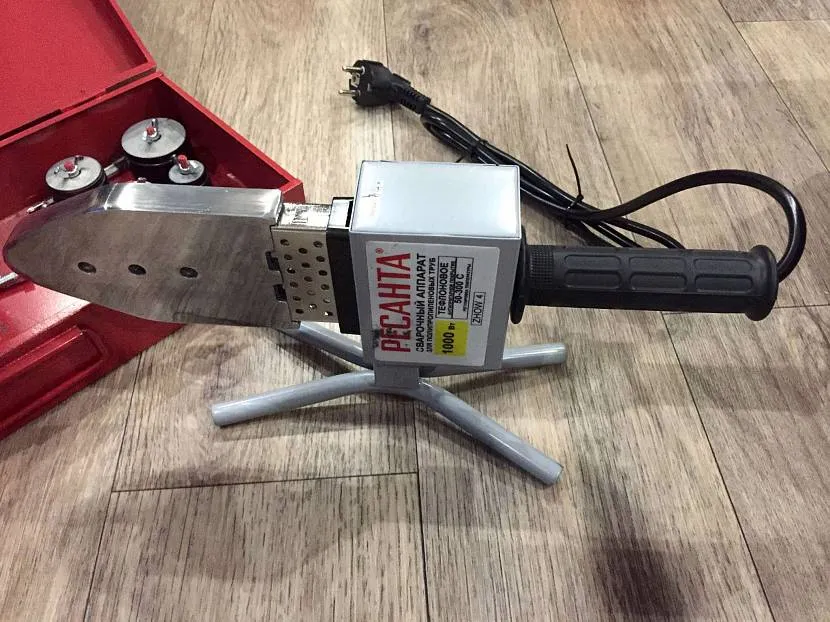

Шаг 3 подготовка паяльника
Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой — специальными насадками, — а потом поместить на специальное основание.
Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.
Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.
Шаг 4 нагрев и соединение деталей
Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.
Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера — им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.
Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.
Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.
Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.
Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.
Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.
Маркировка и область применения
Начинать монтаж водопровода из полипропиленовых труб надо с выбора типа труб. Они есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:
- PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
- PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
- PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
- PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.
По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.
Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги
Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.
Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.
Монтаж водопровода из полипропиленовых труб
Теперь, когда старые трубы сняты, можно приступить к установке новых изделий. Для начала проверьте схему водопровода, нарисованную ранее. Сопоставьте ее с той системой, которую вы только что демонтировали. При необходимости внесите в план изменения. После этого схему необходимо перенести на стены – возьмите маркер и прочертите линии там, где будут прокладываться трубы. Также отметьте места расположения тройников и запорной арматуры.
Разметка труб и фитингов водопровода из полипропилена
Дальнейшие работы выглядят следующим образом. Как установить расширительный бак для водоснабжения, Вы можете прочитать в нашей статье.
Шаг 1. По возможности установите на линиях ХВС и ГВС фильтры – качество водопроводной воды оставляет желать лучшего, а наличие подобных изделий пойдет только на пользу и увеличит срок службы вашей сантехники и подведенных к ней полипропиленовых труб.
Шаг 2. Смонтируйте счетчики горячей и холодной воды. Желательно, чтобы эту работу выполнял специалист, имеющий соответствующие допуски и разрешения. После монтажа счетчики должны пройти приемку и опломбировку – для этого потребуется пригласить человека из управляющей компании или ТСЖ.
Шаг 3. При параллельной разводке водопровода из полипропилена своими руками произведите установку коллектора.
Шаг 4. Установите клипсы, на которые будут крепиться полипропиленовые трубы. Если планируется закрытый монтаж, то предварительно проштробите в стенах каналы перфоратором.
Установка клипс
Шаг 5. При помощи пайки соберите основные линии ХВС и ГВС с тройниками, прочими фитингами и комплектующими. О том, как производится соединение изделий из полипропилена, вы можете в следующем разделе данной статьи.
Сборка основных линий
Монтаж трубопровода из полипропилена
Процесс монтажа водопровода
Шаг 6. Далее установите подводящие трубы и запорную арматуру к каждому потребителю холодной и горячей воды.
Установка подводящих труб и арматуры
Шаг 7. Подключите водопровод из полипропилена к одной из раковин и проверьте работоспособность всей системы.
Шаг 8. Если в ходе проверки были выявлены какие-то неполадки – устраните их. Затем подключите к водопроводу все необходимые приборы и сантехнику.
Шаг 9. Выполните уборку строительного мусора, образовавшегося в ходе работ.
Шаг 10. При желании закройте линии водопровода декоративными коробами из пластика или гипсокартона.
Короб из гипсокартона в ванной комнате
Разметка на стене
Монтаж ПП труб холодного и горячего водоснабжения к стене производят с помощью клипс или хомутов.
Правильная величина шага зависит от назначения системы и максимальной температуры носителя.
Сравнительная таблица шага крепления в сантиметрах относительно диаметра и температуры жидкости
| Диаметр трубы | Шаг при 20°С | При 50°С | При 70°С |
| 16 мм | 75 см | 65 см | 55 см |
| 20 | 80 | 80 | 60 |
| 25 | 85 | 90 | 70 |
| 32 | 100 | 95 | 75 |
| 40 | 110 | 100 | 85 |
| 50 | 125 | 110 | 90 |
| 63 | 140 | 125 | 105 |
| 75 | 155 | 135 | 115 |
| 90 | 165 | 150 | 125 |
| 110 | 185 | 165 | 140 |
При разметке на стене выбирают подходящие значения из таблицы, получая стандартное прочное крепление.
ЧИТАТЬ ТАКЖЕ: Как Соединить Отопительную Трубу С Полипропиленовой
Типовые схемы разводки
Схемных решений относительно разводки линий водопровода из пропилена встречается множество. Каждая из отдельно взятой схемы обычно рассматривается с учётом финансовых затрат на сооружение и с оглядкой на технические требования к помещениям объекта.
Чаще всего применяется классическая схема разводки, однотипная по отношению к линиям ХВС и ГВС.
Подача воды выполняется от стояка централизованной магистрали отводом трубы с установленным на ней запорным краном. Далее последовательно монтируются системные элементы: фильтр, редуктор, счётчик, обратный клапан и осуществляется подключение на распределительный коллектор.
От коллектора холодная или горячая вода распределяется по сантехническим приборам. Такое решение традиционно используется при разводке водопровода в квартире.
Многие частные хозяйства пользуются автономной системой водоснабжения. Поэтому отход от традиционных схемных решений в таких случаях не исключается. Но обычно принцип коллекторного распределения для систем водоснабжения (не отопления) сохраняется в любом случае.
Бойлерные системы частного домовладения нередко предусматривают только подвод холодной воды. Причём источником холодной воды может вместо централизованной магистрали выступать, к примеру, скважина. Тогда схема разводки может быть, примерно, такой:
Схема разводки в любом варианте должна предусматривать наличие запорных (отсекающих) вентилей для каждого отдельно взятого сантехнического прибора. Для схем автономного типа (с котлами или бойлерами) характерно обязательное наличие обводных линий на приборах, осуществляющих функциональный процесс.
Подобные решения позволяют оперативно переключать систему из автономного режима в режим централизованного снабжения при необходимости.
Подробнее о разводке водопровода в частном доме написано в этой статье.
Варианты разводки
Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.
Последовательная разводка
Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.
Тройниковая разводка водопровода
Параллельная разводка
В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.
Пример коллекторной разводки водопровода
- Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
- Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.
Сложность сваривания
Пробный монтаж и соединение первого звена системы можно выполнить на столе или на полу в удобном месте. Дальнейшее сваривание на объекте выполняется в различных технических условиях. К некоторым участкам системы доступ утюгом затруднен.
Перед тем как паять трубы на труднодоступных участках, рекомендуется подобрать удобную позу. Неудобное расположение вызывает задержки в работе, появление различных дефектов, например:
- перегрев деталей с расплавлением полипропилена и его растеканием;
- соединение глубже или меньше, чем положено по стандарту;
- монтаж с перегибом или поворотом элемента.
При нагреве и соединении следует соблюдать синхронность действий: обе детали подогреваются и снимаются с насадки одновременно. Перед сборкой разогретых деталей невозможно обойтись без задержки. Пауза возникает из-за необходимости поставить аппарат на площадку. Время технического простоя напрямую зависит от опыта мастера и его скорости работы. Погрешности в работе приводят к возникновению наплывов, смешению шва, растрескиванию и порче соединения.
Выводы и полезное видео по теме
Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.
Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.
Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.
Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.
