Как правильно подключить духовой шкаф к электропитанию

О подключении духовки и варочной панели к электричеству

Подключение бытовых приборов к сети требует грамотного подхода. Основные правила:

Кабель для проводки и розетки выбирают исходя из технических характеристик бытовой техники. Рекомендуют использовать медный провод с сечением не менее 6 мм². Он должен быть негорючим и влагостойким, иметь двойную изоляцию. Походит разновидность ВВГнг. Если мощность устройств — не больше 3,5 кВт, выбирают обычный трехжильный кабель. Когда проводку прокладывают на стадии ремонта, стены штробят. Если он закончен, провода прокладывают вдоль стен, закрывая пластиковым каналом.

Затем подбирают розетку. Для варочной поверхности она должна быть силовой, выдерживать мощность до 25 А. В зависимости от способа монтажа розетки бывают внешние и внутренние. Первые устанавливают на стену открытым методом, поэтому они более удобны в применении. Вторые монтируют в подрозетники, устанавливают в кирпичных домах и помещениях, отделанных гипсокартоном.

В соответствии с назначением и конструкцией розетки бывают:

Покупая розетку, учитывают максимальную силу тока. Для духовки мощностью до 3–3,5 кВт достаточно величины в 16–25 А, для плиты мощностью до 7 кВт — не меньше 32 А, для более мощных устройств — 63 А. Штыри контактов в таком электрооборудовании изготавливают толще обычных, для изолятора используют более тугоплавкий материал.

При выборе важно количество рабочих фаз. Для подключения на 220 В используют розетку и вилку с 3 контактными группами, на 380 В — с 5

Предусматривают степень защиты, которая обозначена кодом IPXX, где XX — цифровые показатели. Первая цифра показывает защищенность корпуса от попадания твердых объектов, вторая — степень защиты от воды. Чем больше цифра, тем выше класс защиты. Например, 00 обозначает, что защиты нет, контакты открытые. IP68 — максимальная защищенность, жидкость и пыль в корпус не попадут.

Розетки устанавливают рядом с бытовыми приборами, в доступном месте. Поверхность для монтажа должна быть негорючей. Место выбирают так, чтобы розетка была защищена от попадания влаги. Чтобы подключить кабель к розетке, жилу освобождают от изоляции на 0,5 см, подводят под прижим и закрепляют винтом либо провод зачищают на 1,5 см и оборачивают им винт, затем прижимают. Второй способ считается более надежным, так как участок соприкосновения больше, значит, контакт лучше. Состоящую из нескольких тонких проволок жилу обрабатывают с помощью паяльника оловянным припоем или обжимают латунными трубками.

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

  • Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
  • Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
  • Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
  • Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
  • Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
  • Если есть проблемы с ТЭНами.
  • Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

Розетки

Розетка должна быть рассчитана на мощность приборов и параметры сети. Подбирают по значению тока — например, если сечение проводки для 16 А, что подходит для электродуховки с 3.5 кВт, то нужна модель именно под эту или большую характеристику. В данном случае, если взять такое изделие на 16 А, то его хватит впритык, поэтому можно поставить на 20 или 32 А.

Розетки для высоких токов могут отличаться формой и отверстиями, часто вилка шнура электрического духового шкафа имеет геометрию под них, например, под 32 А — три плоских вывода. Если сеть трехфазная, то потребуется изделие на 4 или 5 проводов. При неправильных расчетах розетка будет греться, возможно выгорание. Старые советские модели не подойдут однозначно — они на 6 А. Выбирать надо, начиная с типа F и 10 А. Для большей безопасности можно выбрать влагозащищенный типоразмер с крышечкой (например, IP 44 от брызг).

Размещение розетки

Розетку рекомендовано устанавливать на высоте от 30 см от пола для безопасности при затоплении. Обычно она размещается не выше 1 м (СП 31-110-2003 п. 14.35). Под и над нагревательными приборами, бойлерами не желательно монтировать.

Примерные рекомендации по расстояниям: до проемов оконных — минимум 10 см, дверных — 60, от бака бойлера, нагревательной камеры духовки — 60.

Все советы по тому, как правильно установить розетку не конкретные и рекомендационного характера, но важно хотя бы приблизительно учитывать правила и целесообразность варианта размещения. Например, разумно от пола предусмотреть зазор 10–30 см для безопасности при подтоплении

Оптимальная высота розеток в обычных обстоятельствах — не ниже 90 см (уровень глаз), по европейскому стандарту — 30 см. В условиях ограниченного пространства и технических особенностей кухни правила могут не соблюдаться

Но всегда важно, чтобы розетка была не прямо под или над приборами, а сбоку, сзади, в зонах по возможности наиболее защищенных от тепловых потоков, брызг. Часто кухонная мебель без задней стенки, поэтому розетку прячут там

Классификация

Чтобы процесс готовки проходил с комфортом, подбираем соответствующую личным требованиям модель. Следует учесть множество деталей, которые окажутся важными именно в вашем случае. Технический прибор сопровождается инструкцией производителя, где описана последовательность действий, как установить встроенный духовой шкаф. Перед покупкой устройства, изучаем параметры:

  • Источник питания – газ или электроэнергия.
  • Схема размещения нагревающих элементов – верхняя, нижняя, комбинированная подача тепла.
  • Вариант установки – встраиваемый (зависимый), автономный (независимый).
  • Габариты – размеры стандартного встраиваемого агрегата: ширина – 59,5 см, высота – 59,5 см, глубина – не более 56 см. Параметры колеблются ± 2 см в конкретных моделях в зависимости от производителя.
  • Способ управления – механический, электронный, сенсорный, комбинированный.
  • Система очистки – традиционная, пиролиз (функция самоочищения), гидролиз, катализ.
  • Функционал – конвекция, микроволновый режим, нагрев сверху или снизу, гриль, термощуп, автоматический подбор параметров, режим «Пицца».
  • Степень безопасности – автоматический электроподжиг, газ-контроль, аварийное отключение, блокиратор дверцы.

По способу монтажа

Существует два варианта установки:

  1. Встраиваемый (зависимый). Это классическое решение, когда духовка располагается в нишу, предусмотренную в гарнитуре. Верхней частью выступает монтируемая варочная панель, иная рабочая поверхность мебели. Прибор также устанавливают непосредственно на столешницу, располагают в секции пенала, приподнимая до уровня глаз.
  2. Автономный (независимый). Креативное дизайнерское решение. Духовку располагают отдельно от предметов кухонного гарнитура. Место для оборудования выбирают с точки зрения удобства эксплуатации.

По типу питания

Чтобы правильно подключить духовой шкаф, выбираем модель по способу нагрева: газ или электроэнергия. Каждый тип питания имеет плюсы и минусы.

Газовые агрегаты – привычная классика. Преимущества таких духовок:

  • низкая цена;
  • простота использования;
  • независимость от подачи электроэнергии;
  • более дешевая стоимость эксплуатации.

Недостатки – неравномерная подача тепла внутри прибора, из-за чего продукт разогревается, пропекается некачественно. В газовых приборах меньший функционал в сравнении с электродуховками, недостаточная система безопасности (возможна утечка голубого топлива при несоблюдении правил подключения, использования).

Электрическое устройство – востребованная, популярная техника, особенно в высотках, где газ попросту запрещен. Такое оборудование многофункционально, надежно, удобно в эксплуатации. В большинстве моделей установлены защитные механизмы, предупреждающие перегрев и воспламенение. Минус – относительно высокая цена изделия, дороговизна электроэнергии. Использование электродуховки нежелательно в старых, ветхих строениях, где не произведена замена кабелей. Препятствуют полноценной эксплуатации электрического агрегата частые перебои в подаче электроэнергии в сельской местности.

Цены на духовые шкафы

В каталогах торговых компаний представлены духовки в широком ценовом диапазоне: от бюджетных до элитных изделий. Стоимость оборудования зависит от ряда характеристик: узнаваемости бренда, года создания модели, предусмотренных режимов и функций, класса электропотребления, эксплуатационных качеств.

При приобретении руководствуемся четким пониманием, в каких условиях, с какой частотой будет использоваться кухонный прибор. В России цена на настольные мини-духовки начинается от 2 тыс рублей (Кедр,BBK, Energy), встраиваемые духовые шкафы стоят в диапазоне от 12 000 до 82 000 рублей, поэтому каждый покупатель найдет товар, приемлемый для бюджета.

Siemens и Bosch – одни из самых популярных духовок. Именно у них первыми появилась паровая конвекция, система амортизации в дверце, модернизированный термощуп. Candy, Gefest и Ariston – неплохие бюджетные модели. За 12 тыс. рублей можно приобрести устройство с экономным классом потребления электроэнергии, подсветкой, верхним и нижним грилем, вертелом.

Samsung относится к среднему ценовому сегменту. Сенсорное управление, каталитическая система очистки, несколько десятков автоматических программ, 3-х слойное каленое стекло – все это можно приобрести за 30 тыс. рублей (модель Samsung NV70H5587BB).

Подключение шкафа к электричеству

Для подключения духовки к электричеству надо правильно выбрать провод с нужным сечением (оптимальный вариант — 4 кв. мм).


Подключение духового шкафа к электросети.

Такой кабель сможет выдержать длительную нагрузку в 8,3 кВт. Также на такую линию можно поставить автомат С32 с большим запасом мощности.

Для техники мощностью меньше 8 кВт можно взять кабель с сечением 2,5 мм², а в качестве стабилизатора использовать экономичный автомат С25

Для увеличения степени безопасности используют защитные автоматы с 2 полюсами, которые, срабатывая, выключают сразу фазу и ноль, а это важно, если пробивается изоляция. Рекомендуют использовать провода ВВГнг или NYM с параметрами 3х4 или 3х6

Подключить шкаф можно 1-, 2- или 3-фазным способом. Для сети в 220 В подойдет 1-фазный способ. Для подключения нужно:

  1. Вынуть заднюю панель, на которой размещена схема подключения к электросети.
  2. Определить положение кабеля и заземления.
  3. Если проводка сделана из кабеля, который имеет 3 жилы, для подсоединения духовки используют специальные медные перемычки с сечением не меньше 6 мм.

Схема соединения:

  • болты № 1-3 совмещаются шиной с буквой L;
  • болты № 4-5 с буквой N;
  • последний болт с РЕ для заземления.

Расположение проводов:

  • коричневый или черный — фаза (крепится к L1-3);
  • синий крепится на №№ 1 и 2;
  • зеленый или желтый — заземление идет на указанную клемму.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

  1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
  2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

  1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
  2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
  3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
  4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
  5. Поместить нулевой провод (синий) на клемму с буквой «N».
  6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
  7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
  8. Затем устройство вставляется в предусмотренное место и закрепляется.
  9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Установка и подключение духового шкафа

В настоящее время распространено раздельное применение варочной панели и духового шкафа. Это позволяет экономить место на кухне по причине того, что такая техника часто является встраиваемой.

Нагревательные элементы электрической духовки располагаются не только снизу, но и по бокам. Духовой шкаф оборудован вентилятором-конвектором, обеспечивающим хорошую циркуляцию воздуха и равномерный нагрев пищи. Все это положительно сказывается на удобстве приготовления и качестве получаемой пищи.

Духовые шкафы бывают:

  • Зависимые, электрически связанные с варочной плиткой. Некоторые функции панели регулируются с помощью духового шкафа.
  • Независимые, полностью автономные приборы. Они пользуются большей популярностью по причине возможности расположения в любом удобном пользователю месте.

Перед установкой духовки следует подготовить нишу, в которой не должно быть перекосов, которые могут послужить неравномерному распределению тепла и преждевременному выходу прибора из строя. Между стенками шкафа и ниши должны быть зазоры для вентиляции от 6 мм с боков, между дном и полом около 90−95мм, а между задней стенкой и нишей не меньше 40 мм.

Поскольку прибор потребляет большую мощность, не стоит экономить на проводке. При мощности до 3.5 кВт ток потребления будет не менее 16 ампер, в этом случае потребуется отдельный автомат в щитке на 25А, а кабель от него понадобится ввг 3×2.5мм — на розетку электродуховки.

В зависимости от модели духового шкафа подключение к нему кабеля осуществляется или с помощью разъема с контактами, или при помощи клемм.

Обоснование раздельного подключения

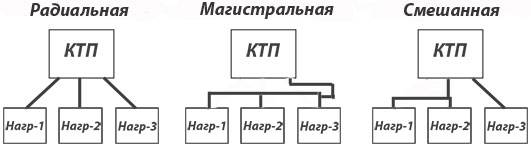

В ПУЭ прописано, что для питания бытовых нагрузок, мощность которых превышает 3,5 кВт, должен использоваться выделенный кабель с отдельным автоматом. Это означает, что для электроснабжения должна реализовываться радиальная схема.

В нашем случае варочная панель часто имеет мощность, которая выше одного киловатта. Несмотря на то, что духовой шкаф менее мощное устройство, встречаются модели, потребляющие полтора и более киловатт.

Поэтому эти два устройства допустимо рассматривать как единое целое не только с точки зрения функционального назначения: приготовления пищи, — но также и нагрузки.

Выбор места для розетки

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

  • Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены. Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

    Установить розетку под духовой шкаф можно на уровне плинтуса

  • Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке. Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

    Вариант установки розетки для подключения зависимого

  • Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.
  • Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

    Оптимальный вариант — в шкафчике рядом

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Подбор бытовых приборов исходя из возможности существующей проводки

Немного углубимся в тему, чтобы все было понятно.

Если духовой шкаф и варочную панель вы только планируете купить, то важно понимать выдержит ли существующая проводка суммарную мощность обоих приборов, при этом не кратковременную, а продолжительную нагрузку. Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами

Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами.

Чтобы замерить сечения провода воспользуйтесь штангель циркулем. Обычная линейка не подойдет, так как замеры будут иметь большую погрешность.

Сделайте следующие действия:

  • Обесточьте кабель.
  • Зачистите изоляцию одной жили не менее 1 см.
  • Штангель циркулем сделайте замеры.

Далее воспользуйтесь формулой из школьного курса: S=π×d²÷4.

Где:

  • S – искомая площадь сечения.
  • D – замеренный диаметр.
  • Π = 3.14.

К примеру, замеры показали диаметр жилы 2.4 мм. Проводим расчет: 3.14х2.42÷4=4.52мм2. Рекомендуемый показатель от 4 до 6 квадратных миллиметров.

В новых домах, после 2001 года постройки жилы, как правило, медные, в старых в основном алюминиевые.

Далее по таблице ниже можно выяснить какую мощность данный кабель сможет выдержать.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

  1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
  2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
  3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
  4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
  5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

  1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
  2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
  3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
  4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока

Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления

Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Возможные места установки

Заранее надо обдумать куда встроить духовой шкаф. Чаще всего его устанавливают под плитой, хотя эргономичнее ставить прибор выше столешницы. Так кухня приобретет современный вид, наблюдать за процессом приготовления станет проще. Перед приобретением встраиваемой духовки на кухне подготавливают нишу. Надо точно определить ее размеры. Даже незначительное смещение приведет к тому, что повредятся электронные механизмы, а тепло будет неправильно распределяться. Если позволяет площадь, то для техники лучше установить пенал. Преимущества духовки в пенале: удобство в использовании и уходе, хорошо видно приготавливаемое блюдо.

Под столешницу

Если решено своими руками поставить духовой шкаф под столешницу, следует придерживаться определенного порядка действий. Вырез в кухонном гарнитуре заранее подгоняют под размер прибора. Все края проклеивают защитной лентой, так духовку проще будет установить. После этого в подготовленное место вставляют духовой шкаф. Над ним располагают варочную панель. В результате получится полноценная зона для приготовления пищи.

Установка в нише

При использовании ниш не должны быть перекошены:

  • панели;
  • стенки;
  • днище.

Надо добиться перпендикулярного положения плоскостей потолка, дна и стен. Если это нарушено, прибор будет плохо нагреваться и быстро выйдет из строя. Величина обязательного зазора между нишей и стенками духовки зависит от мощности прибора.

Подключение провода к духовому шкафу

При использовании провода духовой шкаф подключают к клеммной колодке на задней панели прибора (как правило, она закрыта крышкой).

Для подсоединения провода крышку снимают. Под ней видны клеммы с подключенными с одной стороны разноцветными проводами. Для однофазной сети в 220 В устанавливают три перемычки. Две соединяют фазы – первый, второй и третий выход. И одна стоит между четвертым и пятым.

Жилы от провода подключают так:

  • к третьему – фаза (жила с коричневой изоляцией);
  • к пятому – нейтраль (жила с синей изоляцией);
  • к нулевому (может быть перед первым или после пятого) – заземление (жила с желто-зеленой изоляцией).

Подключают именно в такой последовательности. К трехконтактной вилке подключают жилы в таком порядке: на верхний штырь – желто-зеленую, на правый – фазную, на левый – нулевую (голубую).

Watch this video on YouTube

Монтаж духового шкафа

После завершения всех работ духовой шкаф устанавливают в нишу. Во время установки с помощью уровня проверяют горизонт поверхности, на которой располагается устройство. Это позволит прибору работать максимально эффективно и долговечно.

Завершив установку, замеряют расстояние от дна духового шкафа до пола – оно должно быть не менее 8 см. Такое же расстояние оставляют между стеной кухни и задней панелью духовки.

После того как духовой шкаф будет установлен, его подключают к сети и проверяют, как работает устройство.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
