Опасно ли соседство индукционной панели и духового шкафа

Особенности работы индукционной панели

Индукционная плита является более совершенной разновидностью обычной электрической панели. Она объединила в себе все достоинства предшественницы и минимизировала недостатки. Однако различия между ними существенны, несмотря на то, что для разогрева конфорок им обеим требуется электричество.

Отличие от электроплиты

Как указывалось выше, индукционная варочная панель входит в категорию электроплит. Но принцип действия ее существенно отличается от обычной электропечи, у которой посредством электричества сначала накаляется нагревательный элемент, а затем раскаленная спираль отдает свое тепло посуде, стоящей на ней.

В индукционной плите ток подается на катушки, которые, в отличие от ТЭНов, не нагреваются, а создают магнитное поле, также остающееся холодным. Но стоит под это излучение попасть предмету с конкретными ферромагнитными свойствами, как он сразу начинает греться. Такими качествами обладает дно металлической посуды, специально предназначенной для приготовления пищи на индукционной плите. При этом у варочной панели нагревается только та площадь, на которую воздействует своим теплом стоящая на ней сковорода или кастрюля.

Особенности работы

Приобретая индукционную печь с целью установки ее над духовым шкафом, следует учитывать особенности работы такого прибора.

  1. Расход электроэнергии индукционной поверхности в 1,5 раза меньше по сравнению с обычной стеклокерамической электроплитой. Но все равно при подсоединении ее к питающей электросети 220 В необходимо позаботиться о входном автомате и силовой розетке, рассчитанных на ток, не менее 32 А, а также об устройстве защитного отключения, которое управляется остаточным (дифференциальным) током.
  2. Магнитное поле индукционных катушек перестает действовать в трех сантиметрах от поверхности конфорки. Поэтому следует избегать размещения поблизости любых электроприборов.
  3. Для приготовления пищи на индукционной плите подойдет только посуда с ферромагнитными свойствами и с идеально ровным дном. Искривление даже в 1 мм просто не позволит включиться прибору.
  4. Вентилятор, охлаждающий плиту, создает небольшой уровень шума.

Совет! Следует воздерживаться от облокачивания на включенную индукционную печь, так как в своей работе она использует те же волны, что и микроволновка, а их действие на организм человека еще не до конца изучено.

Особенности работы индукционной панели

Индукционная плита является более совершенной разновидностью обычной электрической панели. Она объединила в себе все достоинства предшественницы и минимизировала недостатки. Однако различия между ними существенны, несмотря на то, что для разогрева конфорок им обеим требуется электричество.

Отличие от электроплиты

Как указывалось выше, индукционная варочная панель входит в категорию электроплит. Но принцип действия ее существенно отличается от обычной электропечи, у которой посредством электричества сначала накаляется нагревательный элемент, а затем раскаленная спираль отдает свое тепло посуде, стоящей на ней.

В индукционной плите ток подается на катушки, которые, в отличие от ТЭНов, не нагреваются, а создают магнитное поле, также остающееся холодным. Но стоит под это излучение попасть предмету с конкретными ферромагнитными свойствами, как он сразу начинает греться. Такими качествами обладает дно металлической посуды, специально предназначенной для приготовления пищи на индукционной плите. При этом у варочной панели нагревается только та площадь, на которую воздействует своим теплом стоящая на ней сковорода или кастрюля.

Особенности работы

Приобретая индукционную печь с целью установки ее над духовым шкафом, следует учитывать особенности работы такого прибора.

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.

Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.

Важные нюансы при установке плиты над духовкой

Электроприборы выбираются по мощности, соответствующей электропроводке в жилом помещении, чтобы не пришлось заниматься заменой коммуникаций в доме. При монтаже исключить любые соприкосновения подводящего кабеля с корпусом плиты и духового шкафа.

Для безопасной эксплуатации приборов при классической установке варочной поверхности над духовкой следует учесть важные требования:

  • выбирать духовой шкаф с системой охлаждения и вентилирования;
  • между строенной духовкой и индукционной панелью должен быть зазор 2-3 см для циркуляции воздуха.

Бытует мнение, что магнитные волны плиты могут оказывать отрицательное воздействие на работу духовки под ней. Однако эти опасения беспочвенны. Как было сказано выше, плита оборудована в обязательном порядке улавливающими заглушками, и далее 3 см действие индукционного поля не распространяется. Поэтому электрический духовой шкаф можно встраивать под панелью рассматриваемого типа.

Воздействие тепловых потоков индукционной панели не отражается на работоспособности другой техники, и не превышает показатели пожарной безопасности. Магнитное поле отсутствует уже на расстоянии 3 см от плиты. Поэтому для установки техники, содержащей ферромагнетики и другие предметы из этого материала, достаточно выдержать данный пространственный диапазон. Придерживаясь правил правильной эксплуатации плиты и ее установки, электромагнитное поле будет направлено только на разогрев посуды.

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.

Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.

В частности, имеются в виду характеристики:

  • давления газа;
  • тип газа;
  • напряжение электрической сети.

Газовая комбинирования плита поставляется в продажу, будучи настроенной на использование с природным газом «Н», «Е», подаваемым под давлением 13-20 мбар. Либо может применяться установка на использование сжиженного газа под давлением от 20 мбар. Эти сведения, как правило, можно видеть, если открыть дверцу духовки, на верхнем или нижнем торце корпуса.

Этап #1 — подключение газовой линии

Как и большинство классических моделей, комбинированная конструкция газовой плиты оснащается насадкой R ½ (выведенной трубкой с резьбой). Соединение с магистральной газовой линией выполняется посредством гибкого шланга, специально сертифицированного под применение на газовой плите.

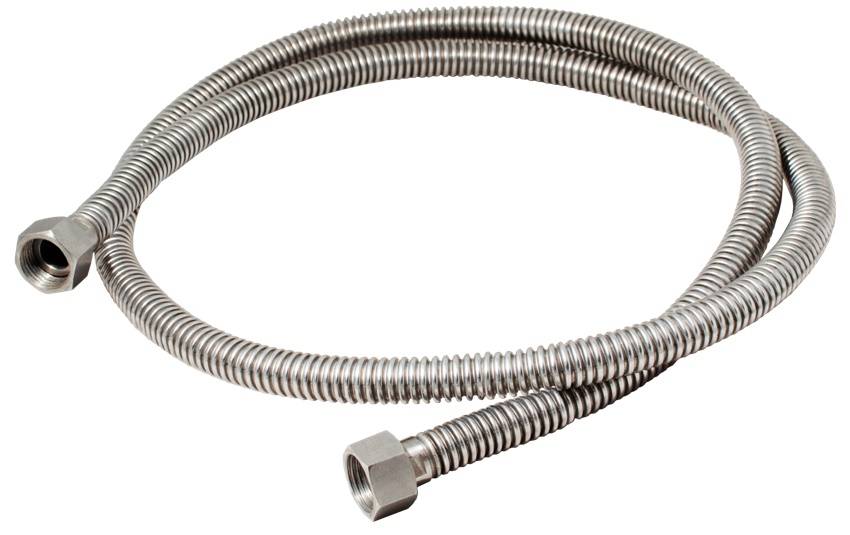

Устанавливая газовую плиту с электрической духовкой и подключая к линии газопровода, гибкий соединительный шланг следует разместить таким образом, чтобы отсутствовал контакт тела шланга с любой частью корпуса плиты.

После выполнения соединения требуется провести тест на герметичность в местах стыковки.

Также в случае с гибким шланговым подключением необходимо учитывать правило соответствия уровней. В частности, не допускается поднимать тело гибкого шланга на уровень точки входа патрубка с насадкой R ½ и выше этого уровня. Правда, если используется жесткая металлическая труба для подключения, правило уровней исключается.

Этап #2 — подсоединение электрической линии

Месторасположение клеммы электрического подключения – задняя стенка корпуса газовой (гибридной) плиты. Как правило, клеммы скрыты внутри изолированного корпуса, имеющего схемную крышку.

Снимается крышка бокса легко — достаточно нажима отверткой на защелку с последующей подачей вверх. Открывается клеммная конфигурация, где выполняется соединение проводников питающего кабеля.

Подключение проводников питающего кабеля следует выполнять согласно обозначениям, указанным на подложке клемм, или на схеме документации. При этом необходимо соответствовать параметрам используемой электрической сети – применяя правильную конфигурацию подключения.

Как правило, используется следующая цветовая комбинация проводников на сетевых кабелях комбинированных домашних плит:

  1. Линии напряжения (L1, L2, L3) – черный, черный, коричневый.
  2. Нейтральная линия – синий.
  3. Защитное заземление (PE) – зелено-желтый.

После выполнения соединений, тело кабеля внутри коробки клемм требуется закрепить, предотвратив таким образом возможное вытягивание и обрыв. Затем закрыть плотно крышку бокса.

Также не следует забывать о необходимости регулярного обслуживания и проверки работоспособности газоиспользующего оборудования. Для чего предстоит заключить договор с газовой компанией.

Что стоит знать об индукционной плите, чтобы не разочароваться в покупке

Индукционные плиты продолжают набирать популярность. В то время как у одних хозяек они занимают почетное место на кухне, другие скептически пожимают плечами и говорят о небезопасности их использования. Попробуем разобраться, на чьей стороне правда и стоит ли менять привычную электрическую или газовую плиту на новую индукционную.

Принцип работы

Основное отличие такой плиты от классической электрической или газовой — в принципе работы. С газовой плитой всё очевидно: горение газа вызывает пламя, которое нагревает посуду и еду в ней. Классическая электроплита работает за счёт выделения тепловой энергии при прохождении электротока через металлический нагревательный элемент.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Планируем пространство

1. Сначала кухня, потом техника!

Одна из самых больших ошибок покупателей – сначала взять всю технику и только после этого заказывать план кухни. Таким образом, вы становитесь зависимы от габаритов купленных приборов и уже не можете экспериментировать с планировкой гарнитура.

Если вы никогда до этого не сталкивались со встраиваемой техникой, предварительная консультация мебельщиков или продавцов техники обязательна! Дело в том, что под разные габариты тумб и пеналов идет разная техника. И если вы возьмете 60-сантиметровую духовку под 60-сантиметровый шкаф – она туда просто не влезет.

Особенно это касается таких специализированных приборов с плавающими размерами, как стиральная машина, кофеварки, микроволновки и так далее. Вы можете подобрать технику, но покупать ее лучше после построения дизайна кухни.

2. Не стоит покупать технику в салоне кухонь

Во многих мебельных салонах покупателям предлагают тут же при заказе кухонного гарнитура выбрать и технику. Но зачастую это выходит намного дороже, чем если вы придете в специализированный магазин техники. К тому же, есть шанс, что вам будут продавать то, что выгодно продавцам, или только те марки, которые у них есть и в которых они разбираются. В магазинах техники и выбор, как правило, больше, и сами консультанты более квалифицированные, так как специализируются только на технике.

Кроме всего прочего, не всегда ясно, как мебельный салон будет осуществлять гарантийное обслуживание при необходимости. Есть ли у них налаженное партнерство с поставщиками, связи с сервисными центрами и возможность обеспечить вам своевременную и качественную помощь?

3. Розетки выносим в сторону

Вообще, лучше всего, чтобы в салоне кухонь вам помогли с раскладкой электрики перед ее проведением. Но если это по тем или иным причинам невозможно, запомните основное правило: розетки не могут располагаться сразу за техническим прибором. Иначе вам придется отодвигать вперед весь кухонный гарнитур. Ни у духовых шкафов, ни у холодильников или других приборов не подразумевается запас пространства, достаточный, чтобы поставить там розетку и обеспечить правильное и безопасное положение вилки.

В идеале розетки выносятся под шкафы на расстоянии около 10 сантиметров от пола (под кухонный цоколь) либо в сторону от прибора.

4. Встраиваемую технику проще обновлять

Во-первых, вы не зависите во время выбора от производителя. Никто не запретит вам взять духовой шкаф одного бренда, а варочную панель – другого. К тому же, вам не придется идти на компромиссы, когда, например, в цельной плите какие-то параметры вас полностью устраивают, но вот духовку хотелось бы побольше. Менять, ремонтировать встраиваемую технику проще, ведь все идет по отдельности.

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

  1. Защитное заземление.
  2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники

Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике

Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

  • плотная стальная или медная трубка;
  • эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Готовое решение

Производители бытовой техники пришли на помощь желающим размещать технику подобным образом и выпустили модель, совмещающую варочную поверхность, духовку и посудомоечную машину. Многофункциональный чудо-прибор имеет 4 газовые конфорки, духовой шкаф небольшого размера, малогабаритную посудомойку. Преимущества такого прибора:

экономный расход водных и энергоресурсов;

соединение разных по типу кухонных приборов в одной конструкции;

цена аппарата не превышает общей стоимости трех бытовых приборов.

Есть и недостатки:

небольшой размер духовки имеет всего один лист, поэтому не позволит готовить ряд блюд, вынуждает печь в несколько заходов и не подходит для большой семьи;

скромные размеры посудомойки дают возможность мыть такое же количество посуды, поэтому опять же для большой семьи это не самый лучший вариант.

Таким образом, данный интересный кухонный агрегат станет отличным решением для небольшой семьи или холостяка. Аппарат позволит сэкономить пространство и не вызовет никаких сложностей с установкой. Достаточно предоставить замеры многофункционального прибора дизайнеру кухонного гарнитура для оптимального размещения.

О том, как избежать ошибок при установки посудомоечной машины под варочной панелью, смотрите в видео ниже.

Правила установки плиты над духовым шкафом

При выборе классического варианта монтажа, а именно, когда варочная панель располагается над духовкой, нужно придерживаться правил установки. Главное условие – это соблюдение зазора для циркуляции воздуха
. Если индукционная плитка настольная, то у нее предусмотрены ножки, создающие просвет над поверхностью стола для вентиляции. А если плиту нужно встроить в столешницу, 2 см вокруг прибора должны оставаться свободными от каких-либо предметов
. Именно такое расстояние необходимо для нормальной циркуляции воздушного потока.

У каждой индукционной панели снизу имеются тепловые заглушки
. Они располагаются сразу под катушками и препятствуют распространению магнитных волн и тепла вниз от прибора. Соблюдение вышеуказанного зазора позволяет охлаждать эти теплоуловители до безопасной температуры. Также желательно полное отсутствие задней стенки у стола, где будет размещаться индукционная поверхность. Расстояние между стеной и прибором должно быть от 6 до 10 сантиметров
.

Инструкция по эксплуатации запрещает располагать предметы с магнитными свойствами сразу под агрегатом. Ввиду этого, не следует размещать под плиткой ящик со столовыми приборами. Также для нормальной работы вентилятора нужно исключить вероятность попадания в него разного мусора или мелких предметов. Поэтому лучше оставить эту зону вообще пустой
. Можно установить выдвижной ящик только в том случае, если плита комбинированная, но только со стороны обычных электрических конфорок.

Чтобы уберечь спилы в столешнице от влаги, нужно обработать их герметиками
. А для исключения протекания различных жидкостей на электрические части прибора, необходимо поставить плитку не сразу на столешницу, а используя специальную прокладку
, которая предоставляется в комплекте с варочной панелью.

Прежде чем купить подобную технику, необходимо помнить про совместимость таких приборов с электропроводкой в доме
. Выбирать варочную панель нужно подходящей мощности, в противном случае придется менять всю проводку. Подводящий электрический кабель не должен контактировать с корпусом плиты и духовки, а подключение необходимо надежно заземлить.

Бытует ложное мнение, что волны, излучаемые подобным оборудованием, плохо влияют на работу другой бытовой техники. Как говорилось выше, дальше трех сантиметров действие магнитного излучения не распространяется
. Кроме этого, плита оборудована специальным экраном – тепловыми заглушками. Так что переживания за встраиваемый духовой шкаф, особенно если он электрический, беспочвенны.

Совет! Нужно помнить о возможном негативном влиянии излучения индукционной плиты на мобильные телефоны и телевизионные антенны.
