Подключение индукционной варочной панели к сети

Процесс подключения электрической поверхности для варки

Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.

Силовая розетка

Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.

Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр. После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

Клеммы подключения

У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

  1. Фазные выводы для подключения электропитания L1, L2 и L3.
  2. Контакт для подключения рабочего нулевого проводника N.
  3. Вывод для подключения защитного заземления PE.

Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.

Чаще всего перемычки входят в комплект поставки варочных панелей

Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать

На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

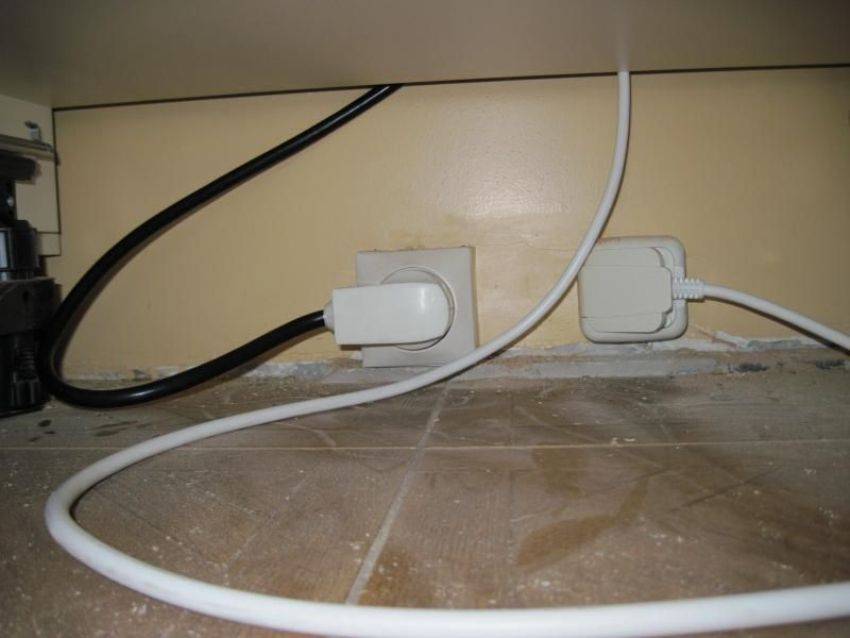

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

  • с тремя контактами; Подключение варочной панели к одной фазе
  • с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

С чего начинать

В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.

Последовательность действий по установке варочной панели.

Фото
Описание работ

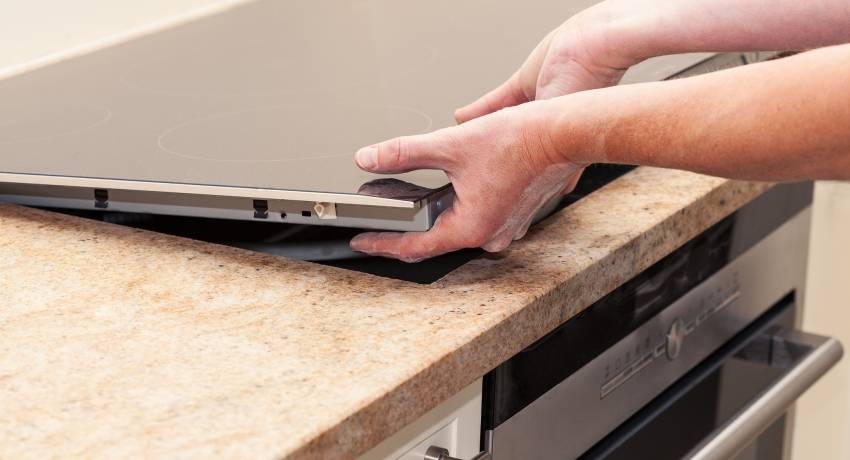

На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур.На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели.Приступаем к просверливанию контура.Вот что должно получиться в конце этой операции.Проверяем качество «посадки» прибора в столешницу

Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры.Места стыков обрабатываются силиконовым герметиком.Конструкцию прижимаем руками для прочной фиксации.Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы

Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите.Полностью установленная варочная панель выглядит вот так.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.

Цена подключения варочной панели

Перед тем как разбираться в вопросе, как подключить электрическую плиту к питающей сети, надо задуматься над тем, а стоит ли это делать самостоятельно. Специалист сделает это быстрее и качественнее, гарантируя долгосрочную эксплуатацию и высокую безопасность. В таблице мы представили примерную смету для выполнения монтажа варочной панели сторонней организацией.

Вид выполняемых работЕдиница изм.Стоимость услуги, руб.
Выпил отверстия в столешнице под варочную панель.Шт.600
Установка розетки.Шт.500
Демонтаж старой плиты.Шт.300
Монтаж варочной панели с выпилом отверстия в столешнице и установкой розетки.Шт.2300
Монтаж духового шкафа и варочной панели.Комплект3300
Монтаж панели на готовое отверстие в столешнице.Шт.1700
Монтаж только варочной панели на готовые коммуникации.Шт.1200

Монтаж варочной панели – услуга не из дешёвых

В выборе варочной панели и способе её установки важнейшее условие – безопасность. Именно поэтому лучше всего использовать для поиска техники только проверенных поставщиков. Не стоит гнаться за сиюминутной выгодой – она может привести к неожиданным и незапланированным тратам.

Предыдущая Бытовая техникаКак правильно выполнить подключение стиральной машины к водопроводу и канализации: обзор вариантов, практические советы
Следующая Бытовая техникаКупить и сэкономить: советы по выбору встраиваемого духового газового шкафа

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

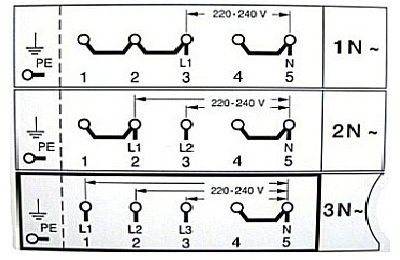

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

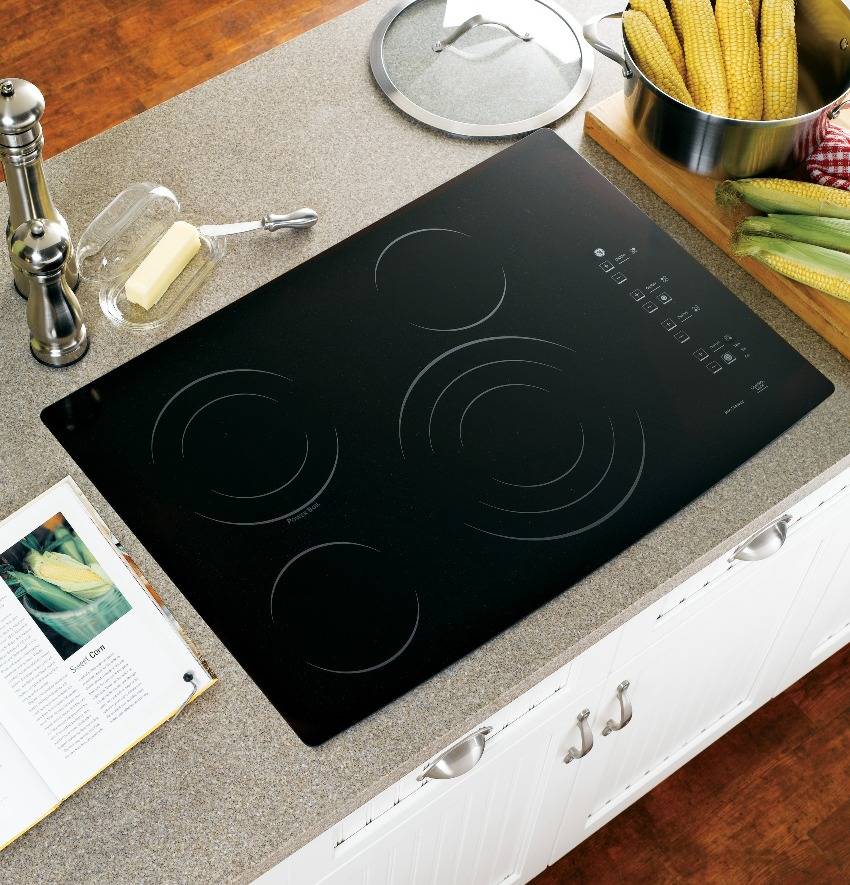

Разновидности конфорок для стеклокерамических электроплит

Перечислю известные способы нагрева, которые может скрывать под собой стеклокерамика в порядке возрастания энергоэффективности, но это вовсе не значит, что последние будут лучшими. Давайте не забывать принципиальное предназначение любого очага, приготовление вкусной пищи, а скорость в этом процессе нужна не всегда.

Рапидные конфорки

Сейчас это самый распространённый тип нагревательного элемента для стеклокерамических плит. Нагреваются за 10-12 сек. Конечно, из-за низкого КПД и большой тепловой инертности эти нагревательные элементы далеки от совершенства, но возможность поддерживать температуру в самых широких пределах и неплохая ремонтопригодность в некоторой степени компенсирует недостатки.

Ленточный нагревательный элемент

Технология High Light. Достоинства:

  • Скорость нагрева рабочей зоны 4-7 сек.
  • Подходит посуда из любого материала.

Недостатки: невысокий КПД и как следствие большой расход электроэнергии, довольно высокая тепловая инертность.

Галогеновые плиты

В технологии Halo Light в качестве нагревательного элемента применяются галогеновые лампы. Плиты маркируются буквой “H” (Halogen). Достоинства этого способа:

  • Высокий КПД 68%.
  • Широкий диапазон регулируемых температур. Конечно, у разных моделей этот диапазон различен, но поверьте он достаточно широк.
  • Быстрый нагрев рабочей зоны, 5-7 сек.
  • Подходит любая посуда.

Недостатки:

  • Шум от охлаждающего вентилятора.
  • Сравнительно недолгий срок эксплуатации галогеновых ламп (около 2000 часов). Это, наверное, основной недостаток такого способа нагрева. К тому же найти аналог сгоревшей лампе будет проблематично.

Излучаемые лампой инфракрасные лучи нагреют всё что окажется у них на пути. Конечно, одноразовый контакт никак не отобразится на окружающих предметах, но если вы готовите на такой плите постоянно, то со временем будет заметно, что открытые участки кожи заметно загорели. Не знаю к какой категории причислить это свойство, к достоинствам или недостаткам, но женщинам оно точно не понравиться.

Комбинированные способы нагрева

Есть различные весьма замысловатые комбинации. Например, аппарат серии Candy TRIO, объединяющий в одном корпусе: варочную панель с четырьмя ленточными и одной галогеновой конфорками, духовку и посудомоечную машину. Есть конфигурации попроще, газовые + электрические конфорки (Darina KM341). Варочная панель, с газовыми конфорками объединенная с электрической духовкой (Hansa FCMW58221).

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки

Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров. Но это будет актуально, если предстоит работать с духовым шкафом, мощность которого превышает 3,5 киловатта.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью; снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки; подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета); удаляем защитную пластину, прикрывающую контакты; подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами; затягиваем клеммы кабеля на колодке питания; проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

  • соединяются вместе три фазных провода (L1, L2, L3);
  • соединяются вместе два нулевых провода (N1, N2);
  • зеленый провод подсоединяется к «земляной шине».
