Лампы с датчиком движения: как работают, как подключить + ТОП лучших производителей

Советы по установке

Цели установки могут быть разные

Для начала стоит определить цель установки ДД, после чего выбрать правильное место. Специалисты советуют внутри помещений вешать светильники с сенсорами на потолок, так достигается максимальная площадь охвата. При необходимости обслуживания более узкой площади можно подвесить светильник на стенку. Имейте в виду, что почти все лампы с сенсорами подходят для настенного и потолочного монтажа.

При внутренней установке обратите внимание, чтобы датчику ничего не мешало: кондиционеры, трубы отопления, потоки теплого воздуха, другие теплые предметы. Они будут вызывать ложные срабатывания

При уличном использовании в зоне действия сенсора не должно быть деревьев, кустов. На работу уличных сенсоров могут влиять линии электропередач, вышки сотовой связи, крупные автомагистрали.

Монтаж осветительного прибора с датчиком движения

Рассмотрим внутреннюю установку светильника с ДД.

  • Подготовить светильник к монтажу: вставить специальные резиновые уплотнители в отверстия для кабелей.
  • Обесточить помещение.
  • Завести питающий кабель в корпус светильника.
  • Закрепить корпус светильника на стене или потолке.
  • Снять с кабеля оплетку, зачистить нулевой и фазовый провода от изоляции на длину примерно 7 мм.
  • Присоединить фазовый провод к клемме L, а нулевой – к клемме N. Клемма L’ останется неиспользованной. Ее можно применить для присоединения других ламп или иного оборудования.

Подключение лампы с выносным датчиком

Подключение такого светильника начинается с установки сенсора:

  • Для этого определить место установки с наилучшим углом обзора.
  • Прикрепить подставку, которую необходимо снять с сенсора. Закрепить на высоте не менее 240 см.
  • Зачистить концы питающего провода от изоляции на длину примерно 10 мм.
  • Вскрыть крышку клеммной коробки сенсора, присоединить к питающему проводу нулевой и фазовый провода. Заизолировать места соединений.

Далее соединяют датчик и источник света: к одному концу лампы присоединяют фазу, изолируют место скрепления. Другой конец лампы соединяют с нулевым проводом датчика. Если перепутать фазы, то ДД работать не будет. В этом случае достаточно поменять провода местами.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
“крутилок” отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света – выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
“голову” так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика – примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы – отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.

Умные лампочки — функции и возможности

Точные возможности, предлагаемые умными лампочками, зависят от степени их сложности и, следовательно, от цены. По понятным причинам более дорогие модели будут иметь больше функций. Вот самые важные из них:

  • дистанционное управление — основная функция всех умных лампочек. Управлять им можно с помощью специального приложения для смартфона. В более дешевых моделях есть специальный пульт дистанционного управления. С помощью этой функции вы можете выключить лампочку, не касаясь выключателя света.
  • изменение цвета света — более продвинутые лампочки позволяют изменять цвет освещения. Количество доступных цветов обычно исчисляется тысячами или даже миллионами.
  • изменение яркости и цветовой температуры — самые умные лампочки позволяют регулировать яркость света в соответствии с преобладающими условиями и нашими требованиями. Интересно выглядит также смена цветовой температуры на более теплую или более низкую. Более продвинутые модели оснащены датчиком освещенности, благодаря которому эти параметры регулируются автоматически.
  • расписание — продвинутые системы позволяют составить расписание, по которому умные лампочки будут работать определенным образом. Например, вы можете запрограммировать автоматическое включение некоторых лампочек после наступления темноты или в определенное время, таким образом имитируя ваше присутствие дома.
  • мониторинг энергопотребления — функция, позволяющая контролировать расходы, связанные с потреблением энергии одной или несколькими умными лампочками.
  • сценарии и профили — на уровне отдельных приложений вы можете разработать и сохранить индивидуальные сценарии для лампочек, чтобы использовать их в конкретных ситуациях. Вы можете потребовать разную яркость и цвет при посещении гостей и разные во время вечернего просмотра перед телевизором.
  • интеграция с телевизором — с вашим телевизором можно синхронизировать более совершенные системы умных лампочек. Благодаря этому цвет освещения автоматически адаптируется к отображаемому на экране контенту, дополняя экран интересными световыми эффектами.
  • датчик движения — лампы, оснащенные датчиком движения, автоматически включаются, когда кто-то входит в комнату. Это не только удобство, но и элемент защиты от воров, который можно синхронизировать, например, с системой сигнализации.
  • сотрудничество с умными помощниками — некоторые лампочки работают с умными помощниками (например, Google Assistant или Alexa от Amazon). Благодаря этому решению вы можете управлять ими с помощью голосовых команд, выдаваемых помощнику.

Возможно вам понравится Умный голосовой помощник (колонка) 2021: как выбрать и какие устройства он поддерживает

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Назначение и принцип работы светильника

Любому человеку свойственна забывчивость, поэтому нет ничего удивительного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы можете забыть щелкнуть по выключателю, что приведет к незначительному росту энергетических затрат. Если же это происходит с достаточной периодичностью, то расходы существенно увеличатся. Самое простое решение данной проблемы — монтаж светодиодных светильников, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Не менее актуально применение таких приборов для квартиры, где проживают пожилые люди, не способные пользоваться выключателями или не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться дети. Вспомните, как родители ругали вас из-за не выключенной лампочки в туалете, ванной или своей комнате.

Качественные светильники с датчиком движения должны характеризоваться рядом особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность настройки временного интервала, что важно для проходных комнат (коридоров) — времени должно хватить на то, чтобы пройти из одного конца помещения в другой;
световой порог предотвращает включение лампы в дневное время суток (при необходимости игнорируется).

Выпускаются электрические приборы проводного или беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он блокирует включение в светлое время суток, задает яркость в зависимости от уровня естественного освещения в комнате.

Лампочки каждого типа имеют свои преимущества и недостатки. Лампы накаливания потребляют большое количество электроэнергии, люминесцентные опасны из-за находящейся в колбе ртути. Хоть светодиодные и не представляют угрозы, их существенным недостатком является высокая стоимость. Исходя из этого, запрещено размещать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Это интересно: Принципы работы солнечных батарей и как они устроены: разбираемся по пунктам

Принцип работы

В основе работы энергосберегающих ламп с ДД лежит постоянный контроль определенной территории (в зависимости от места установки) с помощью инфракрасных лучей. И если в этом поле замечено передвижение человека или животного, у которого присутствует естественная температура тела, индикатор реагирует и передает сигнал на включение. Потому что положительная температура является излучателем инфракрасной энергии. Если в течение определенного времени в рабочей зоне датчика не будет никаких движений, то свет отключится.

Мощность лампочки зависит от количества установленных светодиодов и их технических характеристик. Они работают от низкого напряжения. Но закрывающий их рассеиватель, который выступает защитной крышкой, обеспечивает оптимальное распределение светового потока. Ребристый металлический корпус выступает в качестве радиатора охлаждения. Он помогает вовремя отводить тепло, хотя при нечастых включениях это не потребуется. А встроенный драйвер (блок питания) меняет входящее напряжение на низкое, защищает от перепадов, тем самым, исключая эффекты мерцания.

Как подключить датчик к лампе, варианты

Различные схемы подключения могут отключать/подключать автоматику управления освещением, исключать на время из управления участие детектора движения, а также другие способы обеспечить более широкий функционал с участием этого устройства.

Стандартная схема состоит только из датчика движения и светильника.

Здесь важно правильно соединить к сети провода питания датчика — фазовый (L) и нулевой (N). Определиться поможет электрическая схема датчика и индикаторная отвертка для поиска фазы. Однако в стандартной схеме отсутствует возможность принудительного включения/отключения света

При неисправном сенсоре существует риск остаться совсем без света

Однако в стандартной схеме отсутствует возможность принудительного включения/отключения света. При неисправном сенсоре существует риск остаться совсем без света.

Устранить недостаток стандартной схемы помогут следующие доработки подключения.

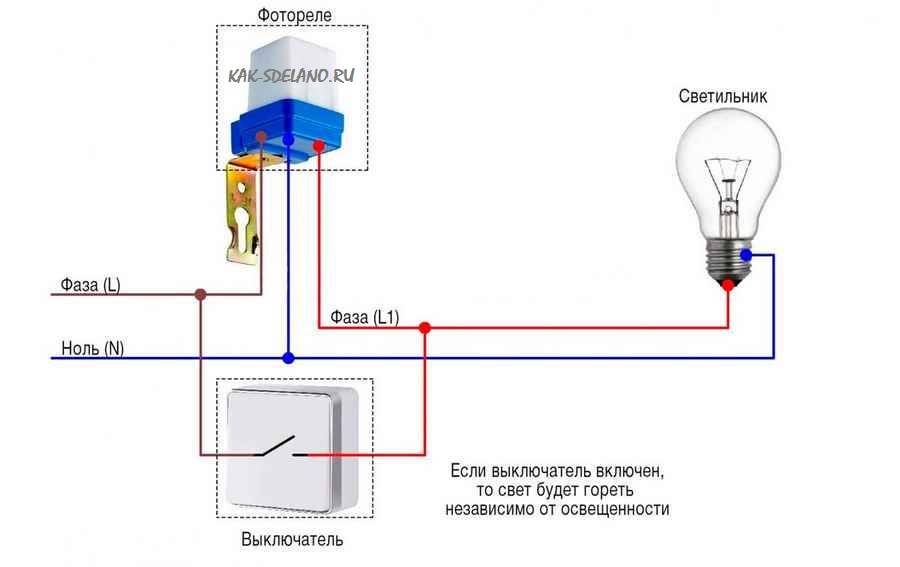

  • Выключатель соединен с датчиком параллельно. Он независимо может управлять включением/выключением света.
  • Выключатель, последовательно включенный в цепь с чувствительным элементом, имеет возможность отключить его на время светлого времени суток, то есть, когда в нем нет необходимости.
  • Комбинация из двух вышеуказанных схем, позволит включать/выключать свет при необходимости, а также использовать для этой цели автоматику. В данной схеме выключатель должен иметь две клавиши.
  • Дополнительная экономия может быть получена, если в схему управления лампой добавить датчик дневного света. Таким образом световой прибор не будет включаться, если уровня естественного освещения достаточно.

Типы ламп обнаружения движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

  1. Стационарный. Они работают только тогда, когда они подключены к сети. Вы не можете установить их в любом месте.
  2. Портативный. Это автономные устройства, работающие от сменных батареек. Преимуществом является отсутствие связи с проводами, но есть ограничение по мощности.

В качестве поставщика энергии можно использовать не только традиционную электрическую сеть. Есть светильники, оснащенные солнечными батареями с аккумуляторными батареями. С таким блоком питания могут работать только светодиодные лампы, ведь им нужно минимум электричества.

По способу подключения есть два варианта: в первом датчик движения подключается к светильнику проводом и называется выносным.Светодиодная лампа оснащена датчиком типа DD. Питание от батареек. Благодаря своей мобильности его можно применять где угодно

Во втором случае чувствительный элемент и осветительная арматура представляют собой единую конструкцию, в этом случае датчик называется встроенным. Считывающий элемент может быть инфракрасным или ультразвуковым, основанным на микроволновом излучении.

Инфракрасная детекторная лампа

Наиболее популярны встраиваемые устройства с инфракрасными детекторами. Они активируются при изменении тепловых характеристик в зоне регулирования. Эти ИК-датчики классифицируются как пассивные. Эти приборы имеют широкий угол захвата, высокую точность настройки, безопасное излучение.Светильники, оснащенные датчиками движения, являются отличным и грамотным решением как для современного освещения домов, хозяйственных построек, лестниц, помещений, так и для масштабного использования

Устройства с пассивными ИК-детекторами предназначены только для использования внутри помещений. Их использование для освещения дворов и улиц невозможно из-за плохой устойчивости к перепадам температуры. Они делают их недееспособными.

Ультразвуковые и микроволновые варианты

Датчики движения этого типа относятся к активным по принципу действия. У них общий принцип работы – излучение и прием волн определенной длины. Устройства с датчиками, реагирующими на ультразвуковые частоты, универсальны. Они не боятся атмосферных воздействий, поэтому подходят как для внутренней, так и для наружной установки.

Но есть у ультразвуковых датчиков и недостатки, и главный из них — негативное влияние на животных того, что они могут обнаруживать излучение. К этому добавляется ограниченная зона покрытия, низкая точность.

Микроволновые датчики работают за счет распространения магнитоэлектрических волн с частотой выше 5 ГГц и применяются для оснащения светильников, устанавливаемых в общественных и производственных помещениях. Здесь их действие рассчитано на прохождение перегородок и стен.

Дорогие модели светильников с датчиками, реагирующими на движение, оснащены панелями управления. В их конструкцию входит несколько считывающих устройств, которые контролируют и в какой-то мере перекрывают зоны влияния друг друга.Лампа нового поколения с двумя датчиками движения: ИК и ультразвуком. В момент их одновременной работы загорается лампа

Светильники с датчиками рассчитаны на питание от источника, вырабатывающего переменный ток напряжением 220 В. Максимальная мощность до 2 кВт, хотя есть приборы, работающие от 12 В.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

  • Высокая чувствительность;
  • Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
  • Наличие таймера;
  • Низкое энергопотребление;
  • Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

  • Питание от стандартных батареек ААА;
  • Крепление на двухсторонний скотч;
  • Небольшие размеры делают малозаметным;
  • Хорошая чувствительность;
  • Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

  • Стабильное подключение по протоколу ZigBee;
  • Работает при температуре -10 градусов;
  • Простая настройка, перезагрузка;
  • Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

  • Удобное крепление;
  • Небольшие размеры;
  • Широкий выбор сценариев;
  • Радиус действия 7 метров.

Недостатки:

Нужен центр управления.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Технические характеристики

Функционирование светодиодного светильника с датчиком движения характеризуется такими параметрами:

  • угол охвата, выраженный в градусах;
  • дистанция зоны охвата, обозначенная в метрах.

Датчики движения чаще всего имеют угол охвата до 90 градусов. Расстояние охвата редко превышает 5-6 м.

К важнейшим параметрам светодиодного устройства относятся следующие:

  1. Мощность. Светильник включает несколько светодиодов. В паспорте указана общая мощность всех диодов. Хотя показатели кажутся небольшими, следует помнить, что 8-ваттный светодиодный фонарь заменяет лампу накаливания на 60 Вт.
  2. Вид отражателя. В продаже имеются гладкие и рельефные отражатели. Гладкие устройства незаменимы, когда нужны длинные лучи (к примеру, в случае с прожекторами). Рельефные отражатели создают ровное рассеянное излучение, распространяющееся на большую площадь.
  3. Качество света.
  4. Разновидность электропитания (стационарная сеть или батарейки).
  5. Влагостойкость, защищенность от пыли.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
