Прожектор с датчиком движения — особенности выбора, принцип работы и подключение

Освещение парковочной зоны

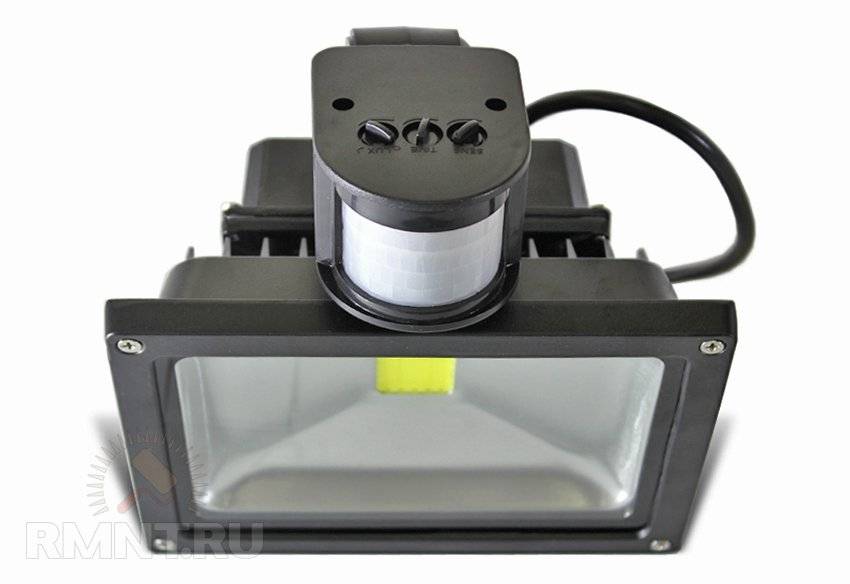

П — светодиодные прожекторы со встроенным датчиком движения

Для обеспечения автоматического включения света при открытии ворот или дверей можно использовать прожекторы со встроенным датчиком движения. Для этих целей в продаже имеется значительное количество осветительных приборов, выполненных на базе ламп накаливания, галогенных, светодиодных и пр. Наиболее экономными, с точки зрения потребления электроэнергии и рабочего ресурса, являются варианты на базе светодиодных излучателей.

Классический датчик движения имеет три ручки, регулирующие его работу:

Time — время свечения после срабатывания. Встроенный таймер может давать задержку выключения светильника от нескольких секунд до 5–10 минут.

«Луна и солнце» — регулирует срабатывание прожектора в соответствии с окружающей освещенностью. В крайней точке положения регулятора («Солнце») прожектор не будет включаться при любой освещенности. Переводя регулятор в положение ближе к «Луна», можно выставить оптимальное срабатывание прожектора только в темное время суток.

«Чувствительность» — данный регулятор позволяет настроить дальность срабатывания сенсора и исключить срабатывание прожектора при движении, например, домашних животных.

Выбирая прожектор, помимо его функциональных возможностей, необходимо обратить внимание на степень пыле- и влагозащищённости корпуса. Большинство имеющихся на рынке моделей имеют степень защиты IP44, что позволяет им выдерживать брызги воды, попадающие на них под любым углом и мелкую пыль.. Если прожектор может подвергаться воздействию струй воды (например, при очистке фасада здания), то стоит отдать предпочтение моделям с IP65, 66 или 67

Стоимость прожектора колеблется в пределах от 1000 до 2500 рублей, в зависимости от компании производителя и мощности излучателя.

Если прожектор может подвергаться воздействию струй воды (например, при очистке фасада здания), то стоит отдать предпочтение моделям с IP65, 66 или 67. Стоимость прожектора колеблется в пределах от 1000 до 2500 рублей, в зависимости от компании производителя и мощности излучателя.

Настройка датчика движения для уличного фонаря

В отличие от моделей, применяемых в помещениях, датчики, устанавливаемые на улице, имеют более прочный, термо- и влагостойкий корпус. По параметрам настройки они практически не различаются. Поэтому инструкция выглядит аналогично выше рассмотренному варианту:

  • Устанавливаем и подключаем прибор по заводской инструкции.
  • Выбираем угол обзора и фиксируем его правильном положении.
  • Проверяем прибор на исправность с установленными настройками.
  • При необходимости вносим корректировки.

Некоторые современные модели имеют пульт дистанционного управления для настройки параметров. Это весьма удобно, так как позволяет экономить силы и время при размещении детектора на большой высоте.

Преимущества и недостатки

Монтаж подобного оборудования принесет пользователю много удобств. Светодиодные прожекторы имеют массу достоинств:

  • широкая сфера применения;
  • экономичность – невысокий уровень потребления электроэнергии, умеренная цена самого устройства;
  • долгий эксплуатационный срок – показатель превышает таковой у аналогов в 3 раза;
  • надежность, стойкость к повреждениям, падениям, ударам, а также к вибрации;

  • минимум обслуживания — заменять светодиоды не требуется, разве что очень редко;
  • отличные результаты в освещенности территории – достигаются посредством интенсивного свечения;
  • возможность применять практически при любых возможных температурах окружающей среды – от -60 до +50 градусов;
  • высокая защищенность от загрязнений, воды (у разных моделей показатель защиты отличается).

Большим плюсом можно назвать отсутствие необходимости поиска выключателя – свет загорится без постороннего участия. Днем прибор будет спокойно «отдыхать», не затрачивая электроэнергию сети. Минусов у прожекторов немного:

  • когда узел управления автоматический, датчик сработает на движение животных, поэтому возможны регулярные ненужные включения прибора;
  • если отключения и включения будут слишком частыми, лампы устройства скоро придется заменять;
  • некоторые приборы отключаются спустя определенное время, что может быть неудобным при потребности в освещении в данный момент.

Монтаж прожекторов

Особых сложностей с монтажом прожектора, как правило, не возникает. Сначала выбирается подходящее место, где прибор сможет фиксировать малейшие передвижения посторонних объектов. Оно определяется с тем расчетом, чтобы прожектор освещал как можно больший участок и обеспечивал полное его перекрытие.

Отдельные образцы осветительных устройств допускают работу от резервной батареи, подключаемой к линии питания при пропадании электричества. В этом случае перед установкой необходимо предусмотреть отдельное место для нее, которое должно быть надежно защищено от непогоды.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Выполнение настройки после подключения датчика движения

После установки устройства и выполнения его подключения осуществляется регулировка датчика движения с настройкой его рабочих параметров для корректной и эффективной работы оборудования.

Регулировка работы датчика движения по степени освещенности, выполняется с помощью реле LUХ

Функция установки задержки отключения прибора TІME позволит задать необходимый период, на протяжении которого датчик не будет отключать свет. Диапазон значения состоит в пределах 5-600 секунд. Здесь большую роль играет скорость движения человека в зоне чувствительности датчика. Если человек проходит данный промежуток быстро, выставляется минимальное временное значение.

Регулировка работы прибора, в зависимости от степени освещенности, выполняется с помощью реле LUХ. Устанавливается необходимый порог, при котором датчик будет срабатывать даже в дневное время суток. Здесь следует выбирать минимальное или среднее значение на шкале. Максимальный или минимальный уровень выставляется в случае малого или большого количества естественного света в помещении.

С помощью регулятора SЕNS выполняется установка уровня чувствительности прибора к срабатыванию, что зависит от размера и дальности объекта. Для этого действие устройства проверяется для каждого члена семьи, после чего выбирается оптимальное значение. Если наблюдаются ложные срабатывания датчика, уровень чувствительности лучше снизить. В случае выхода прибора из строя или сбоя в работе одного из его параметров, ремонт датчика движения следует доверить специалисту, что станет гарантией корректной его эксплуатации впоследствии.

Чувствительность прибора к срабатыванию выставляется с помощью регулятора SЕNS

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома. По виду монтажа датчики бывают:

  • Потолочные.
  • Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.


Рекомендуемое размещение ДД

Это интересно: Трансформатор тесла своими руками — подробная инструкция

Виды прожекторов

Светодиодные системы, предназначенные для уличного освещения, представлены разнообразными вариантами, среди которых можно выделить следующие:

  • Светодиодные прожекторы, конструкция которых включает датчик движения. Они обеспечивают подсветку для автотранспорта, приближающегося к частному дому или гаражу. Можно отрегулировать чувствительность, исходя из конкретных условий эксплуатации. При необходимости настраивается и период времени, в течение которого светильник будет гореть после срабатывания датчика.
  • Прожекторы, использующие датчики движения, работающие от солнечных батарей. Такая схема очень удобна, когда отсутствует возможность подключения к электрической сети. Используются для освещения территорий, на которых установлены источники света, функционирующие в автономном режиме. Монтаж солнечной панели производится отдельно так, чтобы она захватывала максимальное количество солнечного излучения. В дневное время энергия накапливается и расходуется с наступлением темноты.
  • Прожекторы с галогеновыми лампами, оборудованные инфракрасными датчиками движения, реагирующими на тепловое излучение объекта. Данные приборы действуют на расстоянии до 12 метров без потери функциональности при низких температурах и других неблагоприятных погодных условиях.

В уличном освещении чаще всего используются LED-прожектор с датчиком, а также светильники со светодиодными или галогеновыми лампами, а люминесцентные почти не встречаются. Лампы накаливания в современных прожекторах применять нецелесообразно из-за высокого расхода электроэнергии. Их замена сопряжена с существенными трудностями, а из строя они выходят очень часто.

Установка уличного светодиодного прожектора своими руками

Светодиодные прожектора для освещения загородных участков приобрели сегодня большую популярность. Они экономны, дают мощный, яркий луч света, превосходно освещают определенную площадь. Для более эффективного использования дополнительно ставятся датчики движения или уровня освещенности, которые автоматически включают лампы при движении или с наступлением темноты. Выбрать и приобрести качественные и недорогие светодиодные прожекторы можно тут.

Одним из преимуществ уличных светодиодных фонарей является максимально простая установка, выполнить которую можно своими руками

Выбор места При планировании монтажа пристальное внимание следует уделить выбору участка. Согласно принятым нормам безопасности уличные прожектора можно крепить на некотором удалении от горючих материалов, поверхностей

Светильники большой мощности надо ставить так, чтобы между корпусом и стеной обязательно была воздушная прослойка. Дополнительно можно защитить поверхность (особенно деревянную) листом жести. При использовании датчиков уровня освещенности и движения следует позаботиться, чтобы их ничего не затеняло, в противном случае они просто не будут работать. Положение будущего прожектора зависит от требований к освещенности и направленности светового луча: • автопарковки, площадки перед домом освещаются лампами, свет от которых направлен отвесно вниз; • ворота около гаража или забора освещаются прожекторами, луч света которых направлен горизонтально; • для дорожек, лужаек, фасадных стен можно использовать светильники, световой поток которых направлен строго вверх.


Порядок монтажа светодиодного прожектора Порядок монтажа светодиодного прожектора на улице своими руками включает в себя такие этапы: • к месту установки протягивается кабель, соблюдая все нормы и правила безопасности (лучше всего брать многожильный кабель из меди); • светильник прикладывается к выбранному месту, простым карандашом следует аккуратно отметить точки крепежа на поверхности, проверить их горизонтальность строительным уровнем; • прожектор прикручивается саморезами, тип которых зависит от материала поверхности (по дереву или по металлу); • при крепеже на бетонную стену предварительно надо перфоратором просверлить отверстия под дюбеля или металлические анкера; • прожектор прочно укрепляется на стене, он не должен легко смещаться или шататься.


Следующим шагом является подключение лампы к электрической сети: • линия обесточивается, при помощи индикаторной отвертки следует дополнительно проверить, чтобы фаза на кабеле отсутствовала (следует предпринять все меры, чтобы она случайно не появилась); • открывается контактная коробка лампы (она находится снаружи или внутри корпуса прожектора, что зависит от его модели); • питающий кабель заводится через небольшое отверстие (оно имеет специальный уплотнитель, защищающий коробку от попадания влаги); • к клеммнику подключаются провода питания (к нулю идет черный или голубой провод, к земле – желтый или зеленый, к фазе – коричневый или красный); • крышка коробки ставится на место, закручиваются все винты, после чего надо проконтролировать установку всех уплотнителей; • светильник ставится на место, подключается электричество; • прожектор можно включить, проверяя правильно выполненной работы.

Внимание: Во время проверки работоспособности прожектора следует помнить, что он не остывает сразу же после выключения, оставаясь очень горячим некоторое время! В том случае, если был куплен прожектор на 12 В, обязательным элементом подключения является отдельный блок питания либо трансформатор, который не потребуется если использовать обычные энергосберегающие лампы. Большой выбор которых находится здесь https://salonlustr.com.ua/c9_14-Lampi_energosberegayushchie

Уличные светодиодные прожектора можно монтировать в любом удобном месте. Для экономии электроэнергии лучше всего сразу предусмотреть наличие специального датчика движения, который включает лампу, если в его поле зрения попадает любой двигающийся человек или предмет. Такие датчики могут снабжаться индикаторами освещенности, выключающими светильники в светлое время суток.

РЕКОМЕНДУЕМ ПОЧИТАТЬ

  • 04.08.2016Какое выбрать освещение для детской
  • 29.09.2014Монтаж электропроводки в деревянном доме
  • 24.11.2014Граненая металлическая опора для освещения
  • 24.11.2014Разбираемся в электрических бытовых котлах

Корпус

Со световым потоком определились, что дальше? Проверяем корпус.

Чтобы выбрать хороший LED прожектор, попросите продавца показать вам все экземпляры одинаковой заявленной мощности с примерно равными показателями светового потока.

После этого покупайте тот светильник, который будет тяжелее и больше по габаритам.

При нагреве матрицы ей будет обеспечен лучший теплоотвод, и она прослужит гораздо дольше.

Вот, к примеру, два прожектора мощностью 50Вт и 30Вт. Как вы думаете какой где и кто из них раньше выйдет из строя?

Еще обращайте внимание не только на размеры, но и на глубину ребер охлаждения. Чем они глубже, тем лучше

Чем они глубже, тем лучше.

Помимо этого, большинство громоздких прожекторов довольно легко разбираются (на случай ремонта), в отличие от тонких.

У вторых практически невозможно отодрать намертво приклеенное стекло, чтобы добраться до светодиодов.

Единственно приемлемый вариант их использования – это совместная схема с датчиком движения.

В этом случае матрица при кратковременных включениях просто не будет успевать перегреваться.

Подключение датчика к прожектору

Иногда ситуации складываются так, что владельцы загородных домов стараются сделать подключение датчиков движения к мощным прожекторам. Если это делать напрямую, то есть, выбирается схема, о которой было рассказано выше, то датчик высокую мощность прожектора просто не выдержит и сгорит. Поэтому в схему подключения добавляется магнитный пускатель. Он на себя возьмет высокие нагрузки, которые прожектор создаст на датчик.

В схему подключения добавляется пускатель, через который будет проходить фазный контур. По сути, получится вот такая электрическая цепочка (можно сравнить с вышеописанной): к клеммнику подключается фаза, от клеммника идет провод до датчика, далее опять провод к клеммнику, от которого провод идет на пускатель и уже напрямую происходит соединение последнего со светильником. То же самое касается и нулевого контура (схема идентична).

Но здесь необходимо учитывать два показателя, а, точнее сказать, два соотношения:

  • Точно сопоставить ток нагрузки с контактом датчика. То есть, сможет ли выдерживать контакт нагрузку, идущую от пускателя.
  • Пускатель должен точно быть подобран под нагрузку самого светильника.

Некоторые горе-мастера предлагают в схему подключения мощных светодиодных прожекторов устанавливать не один датчик, а два, при этом не используя магнитный пускатель. Они считают, что таким образом можно равномерно распределить нагрузку от прожектора. Совершенно дурацкая идея, ведь нет никакой гарантии, что датчики сработают одновременно. Скорее всего, один включится раньше, другой позже. Соответственно, первый сразу же будет нагружаться, поэтому быстро выйдет из строя. А вслед за ним и второй.

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

  • небольшая стоимость;
  • отсутствие влияния погоды;
  • сохраняют работоспособность при высокой влажности и запыленности;
  • не влияет материал движущегося предмета;
  • прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

  • Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
  • Небольшая дальность обнаружения.
  • Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

  • точная регулировка зоны контроля;
  • на улице не реагирует на качающиеся деревья, а в помещении на занавески;
  • ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

  • возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
  • при попадании солнечных лучей и при осадках понижена точность работы на улице;
  • узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
  • можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

  • контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
  • широкий диапазон рабочей температуры;
  • высокая чувствительность;
  • несколько независимых зон контроля;
  • компактность.

Недостатки ВЧ датчиков:

  • дороже устройств других типов;
  • ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
  • СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.
