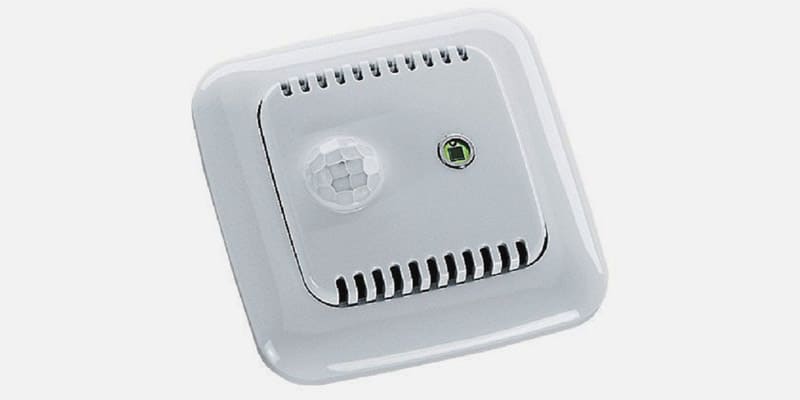

Выключатель с датчиком движения: как выбрать и установить выключатель света с датчиком

Критерии выбора

При покупке датчика присутствия для включения света важно учесть ряд критериев, касающихся особенностей установки и эксплуатации. Выделим базовые рекомендации:

Выделим базовые рекомендации:

ОПРЕДЕЛИТЕСЬ С МЕСТОМ ДЛЯ МОНТАЖА. Для установки на улице желательно выбирать устройства с защитой от IP 55 и выше (лучше от 65). Если изделие монтируется под навесом и защищено от воды, подойдет степень IP Если датчик движения планируется установить внутри, к примеру, для включения освещения в доме, квартире или гараже, к степени защиты нет особых требований.
УЧТИТЕ ВОЗМОЖНЫЕ ПРЕПЯТСТВИЯ (СТЕНЫ). Чаще всего используются звуковые или инфракрасные датчики. Для охраны больше подходят микроволновые изделия.

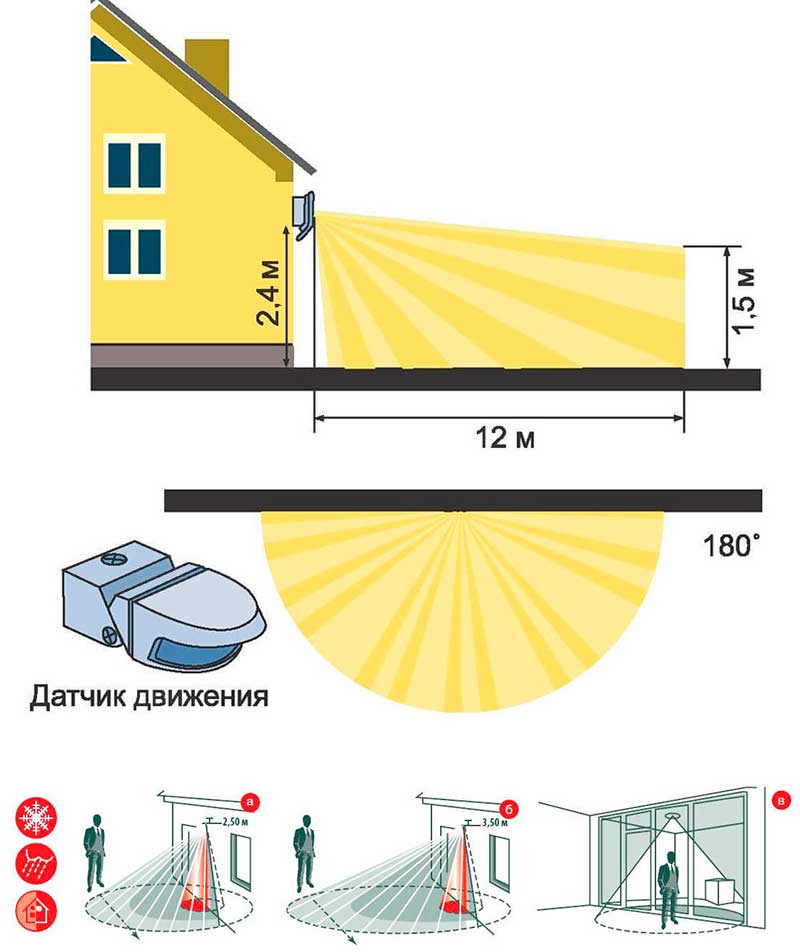

ОПРЕДЕЛИТЕСЬ С УГЛОМ ОБЗОРА. Если вход в помещение, где настраивается освещение, возможен с нескольких точек, желательно выбирать датчик с углом в 360 градусов и креплением на потолке. При наличии только одного прохода достаточно и 180 градусов.
ОПРЕДЕЛИТЕСЬ С МОЩНОСТЬЮ. Перед покупкой устройства учтите потребление приборов, которые будут к нему подключены. Суммируйте полученные значения и добавьте сверху 10-20% для запаса.
ПРОДУМАЙТЕ РАДИУС ДЕЙСТВИЯ. Для небольшой комнаты достаточно минимального параметра в 6-10 метров. Для работы на большой территории лучше выбирать датчики с большим радиусом.
УЧТИТЕ НАЛИЧИЕ ЖИВОТНЫХ

При наличии в квартире или во дворе дома домашних питомцев, которые могут влиять на датчик, лучше брать устройства со специальной защитой.
ОБРАТИТЕ ВНИМАНИЕ НА НАЛИЧИЕ ФОТОРЕЛЕ. Это большой плюс, ведь в таком случае изделие включается только при отсутствии света.

Отдельное внимание уделим выбору приборов освещения:

1. При монтаже датчика на улице используйте прожекторы светодиодного типа, которые легко переносят температурные перепады и меньше нагружаются проводку.
2. На открытых площадках лучше использовать фонари, работающие на люминесцентном принципе.
3. При организации подъездного освещения можно использовать все виды ламп, но в целях экономии лучше выбрать светодиодный вариант.

Зная особенности выбора датчика движения и элементов освещения, проще сделать правильную покупку и не ошибиться с выбором.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

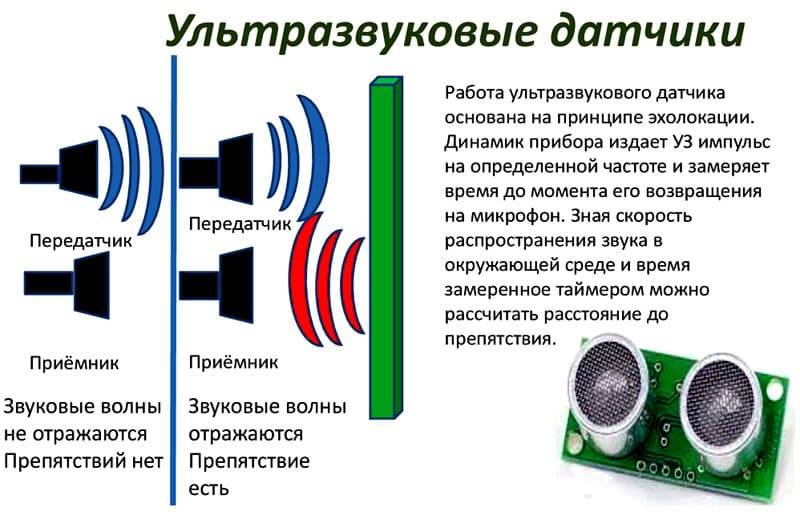

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

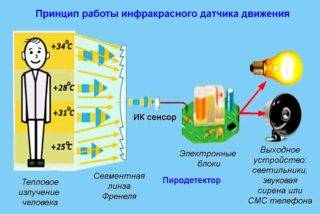

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

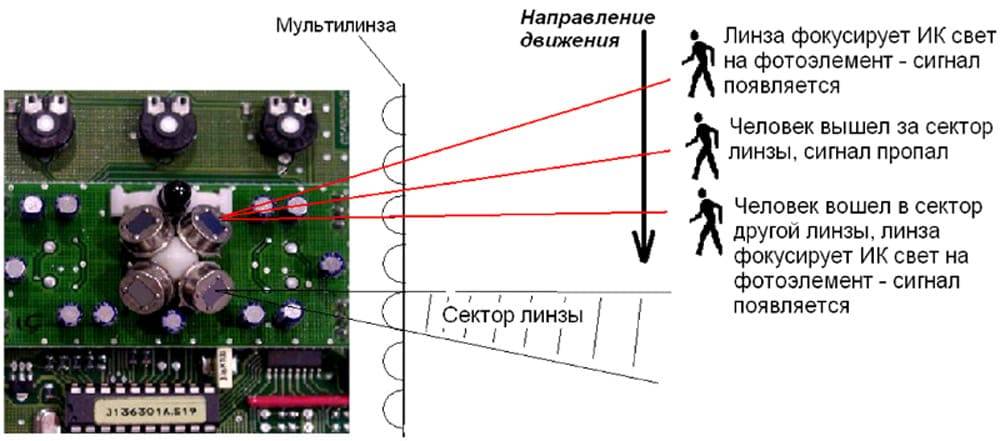

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Инфракрасные, ультразвуковые и микроволновые датчики

Инфракрасные датчики. Их принцип работы основан на использовании теплового излучения, исходящего от любого живого организма. Он обнаруживается чувствительным сенсором внутри прибора. При перемещении объекта излучение попадает на различные линзы сенсора. Датчик движения инфракрасный потолочный относится к приборам пассивного типа. Они реагируют на тепло, не испуская при этом никаких излучений, и абсолютно безопасны для всех живых организмов и нашли свое применение в ночниках.

Их недостатком является возможность срабатывания при появлении любого источника теплового излучения, даже теплого воздуха.

Ультразвуковой датчик. Прибор работает как радиолокационная станция, испуская и принимая ультразвуковые волны. Генератор, находящийся внутри, испускает волны. Они отражаются от окружающих предметов и возвращаются, попадая в приемник. Сравнение разных видов возвращающихся волн может привести к выдаче сигнала на запуск оповещающего устройства при заданных изменениях частоты.

Ультразвуковые датчики относятся к типу активных приборов. Они имеют низкую стоимость, поэтому получают все большее распространение. Их действие не зависит от изменения окружающих условий в отличие от датчика движения потолочного ик.

Одним из главных недостатков подобных устройств является их воздействие на животных, воспринимающих ультразвук.

Микроволновые датчики. Действие этих приборов очень похоже на работу ультразвуковых датчиков. Но вместо ультразвука здесь генерируются низкочастотные волны. Они излучаются в окружающее пространство, отражаясь от препятствий и возвращаясь в приемник. Изменение частоты сигнала при отражении от движущегося предмета запускает запуск сигнализации.

В отличие от других датчиков микроволновые приборы способны воспринимать объекты, имеющие совсем небольшую скорость передвижения. К тому же тонкие стены, стекла, двери не являются препятствием для их точного срабатывания. МВ-датчики движения имеют самые небольшие габариты среди других приборов контроля движения.

Однако эти приборы могут отрицательно влиять на здоровье человека и других живых организмов. Еще один недостаток этих приборов – их высокая стоимость.

Комбинирование различных датчиков движения. Современные приборы, определяющие движущиеся объекты, могут использовать сразу несколько видов датчиков. Например, ИК-датчики могут применяться совместно с микроволновым устройством.

Комбинация из датчиков разного вида дает возможность повысить эффективность их работы и дает возможность их установки на улицах. Дополняя друг друга, разные датчики одновременно взаимно компенсируют недостатки своих собратьев, в которых используется другой принцип функционирования.

Критерии выбора

Чтобы не ошибиться в выборе датчика для автоматического включения приборов освещения потребуется немного вникнуть в технологию их функционирования и точно знать следующее:

Область применения

Область применения. Необходимо заранее определиться и выбрать где и как будет монтироваться прибор (на улице или в помещении), так как существуют влаго- и пылезащищенные варианты; а также различные по способу крепления: навесные, встраиваемые или на кронштейнах.Мощность осветительного прибора, к которому будет осуществляться подключение.

уличному прожектору

Угол обзора

Угол обзора. Параметр изменяется в диапазоне от 20 градусов (такие устройства в основном используются для фиксации события вход/выход) до 360 градусов (сканируют территорию вокруг в заданном радиусе).

Тип лампы

Тип лампы. Допустимо использование датчиков практически с любыми лампами (светодиодные, накаливания, галогенные, энергосберегающие и др.) и осветительных приборов. Производители предлагают даже патроны и выключатели с встроенными датчиками движения, которые удобно использовать дома или в офисе.

Радиус действия освещения

Радиус действия. Характеризует максимальную дальность нахождения объекта от прибора, на которой движущийся объект может быть обнаружен. Для инфракрасных сенсоров такой радиус составляет около 12 метров, что вполне достаточно для большинства жилых помещений и коридоров.

Двухполюсные или трехполюсные

Двухполюсные или трехполюсные. Двухполюсные датчики используются только в сочетании с лампами накаливания. Их подсоединяют последовательно. Трехполюсные модели более универсальны и могут быть использованы с любыми видами ламп.

Рекомендуем Вам также более подробно ознакомиться с принципом работы светодиодных ламп.

Датчики, улавливающие движение

Фото светодиодного прожектора с датчиком движения

Достоинства и недостатки

Использование датчика для включения в доме света имеет целый ряд преимуществ:

• значительная экономия электроэнергии. Все датчики оснащены автоматическим самоконтролем, что позволяет выключать свет при отсутствии человека в помещении;
• практичность и удобство эксплуатации. Для того чтобы включить свет нет необходимости искать рукой в темноте выключатель, обшаривая стены. Это только повредит обоям или краске. А так нужно просто войти в помещение и свет зажжется автоматически;
• функциональность. Для большинства современных моделей нет нужды проводить провода. Они могут работать от сети. Кроме этого устройства свободно можно подключать к другим приборам: магнитофон, телевизор и т.д.

Но, не смотря на столь явные достоинства, такая аппаратура имеет и некоторые недостатки, о которых следует знать до их покупки. К недостаткам таких устройств можно отнести:

• достаточно высокая стоимость оборудования. Конечно, каждый стремится к комфортной и удобной жизни, но за это придется платить. Хотя в случае с датчиками имеющиеся преимущества могут несколько компенсировать этот минус;
• довольно сложный монтаж. Конечно, такую продукцию можно установить и своими руками, но сложности возникают на этапе подключения прибора к сети электропитания. Поэтому все же лучше поручить установку профессионалам, ведь работа с электричеством без должной подготовки очень опасна.

Монтаж прибора

Несмотря на наличие определенных недостатков, все же установка такого оборудования в доме будет актуальной и очень эффективной.

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Область применения

Основными местами использования подобных устройств являются частные дома. Для владельцев крупных коттеджей проблема излишнего расходования электроэнергии из-за постоянно включенных светильников весьма актуальна. К наиболее проблемным участкам относятся:

• коридоры;
• лестничные клетки;
• тамбуры;
• чердачные помещения;
• подвалы;
• санузлы, туалеты.

Большинство этих участков используются сравнительно редко. Если освещение забыли выключить, лампочки будут гореть, пока в помещении вновь не появятся люди.

Устройства автоматического включения света удобны в туалетах или санузлах, особенно в ночное время. Сонному человеку не приходится искать в темноте выключатель, нет необходимости отключать освещение на выходе.

Подобные устройства нередко используются в качестве элементов охранных систем. Если в рабочей зоне появляются движущиеся объекты, одновременно с включением света подается сигнал тревоги, или делается оповещение о несанкционированном присутствии людей. Для владельцев больших земельных участков с множеством построек этот вариант позволяет усилить охрану, обеспечить неприкосновенность имущества.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания – на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.

1 – переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Разновидности датчиков движения

Выключатели с датчиком  движения могут работать с различными типами волновых излучений. Это обусловливает разницу в предпочтительных условиях применения устройств. Помимо этого, они также отличаются между собой такими параметрами, как размер рабочей зоны, расстояние передачи сигнала, число одновременно работающих осветительных приборов, угол обзора.

Обзор типов сенсора

Сенсоры, используемые в автоматических переключателях света, способны распознавать перемещающиеся объекты, используя разные механизмы. Они отличаются между собой нюансами применения и точностью результата.

Выделяются следующие типы датчиков:

• Инфракрасные – реагируют на тепловое излучение, выделяемое человеком и теплокровными животными, из-за чего возможны ложные включения, особенно в случае крупных собак. Обладают демократичной ценой и большим радиусом рабочей зоны.
• Акустические – реагируют на звук: скрип двери, стук каблуков, хлопок в ладоши. Как и предыдущий тип, относятся к классу пассивных устройств. Поскольку звуковые колебания, возникающие в поле, могут иметь разное происхождение, сфера применения приборов данной группы очень ограниченна: они подходят для подвальных помещений частных домов, где источником звука всегда является приближающийся хозяин. Также такой выключатель можно подключить в коридоре общественного здания.
• Генерирующие микроволновое излучение и отслеживающие движение волн. Когда появляется подвижный объект, контакты замыкаются или размыкаются. Особо восприимчивые модели способны распознать приближение даже из-за преграды, поэтому они часто используются в системах охраны.
• Излучающие ультразвук. Принцип действия сходен с предыдущим типом, отличается только характер излучения. В квартирах и частных хозяйствах, где есть животные, использовать такие аппараты не стоит.

Составляющие части и эксплуатация

Рассматриваемые выключатели отличаются от обычных, хотя могут иметь также как и они клавиши выключения. Гаджет оснащен интегрированным датчиком движения, соответствующим реле замыкания/размыкания контактов, элементами настройки (таймер, потенциометр). Если девайс продвинутой конструкции, на его корпусе располагается несколько элементов управления. Обязательной частью является линза или окошечко для датчика.

Такие выключатели, как и обычные модели, оснащены также и элементами для ручного включения/выключения освещения: клавишами, кнопками, переключателями и по внешнему виду почти не отличаются от них. Единственное отличие – наличие по центру линзы датчика и нескольких элементов управления (тумблеров, регуляторов). Иные приборы состоят из двух частей. Первая представляет собой блок с колодками для подключения кабелей (распредкоробкой). Вторая с поворачивающейся ножкой содержит сам датчик и крепится к стене.

Чувствительность

Чувствительность настраивается экспериментальным методом, проверяя реакцию устройства на движущиеся объекты с различными параметрами. Это необходимо, чтобы гаджет не реагировал на все подряд: птиц, насекомых, движения веток деревьев.

Реакции на интенсивность окружающего освещения

Опция настройки реакции на интенсивность окружающего освещения и мощности лампы предусматривает задействования прибора только в нужную пору суток с заданной интенсивностью света. Этот параметр выставляется посредством потенциометра или подобного узла в составе выключателя.

Таймер

Таймер – обязательная часть прибора. С его помощью фиксируется время, в течение которого светит лампа после реакции датчика и в отсутствие движения объектов. Оптимальное значение – 1–2 мин, впрочем, пользователь может задать любой период в зависимости от возможностей настройки изделия.

Кроме чувствительного инфракрасного элемента, отдельные модели гаджетов имеют фотоэлемент, который реагирует на степень освещения. Это дает возможность автоматического включения света при наступлении темной поры времени или определенной интенсивности света. Есть образцы с дополнительным акустическим сенсором, реагирующим на звук (хлопок ладош, голос).

Как подключить к Ардуино

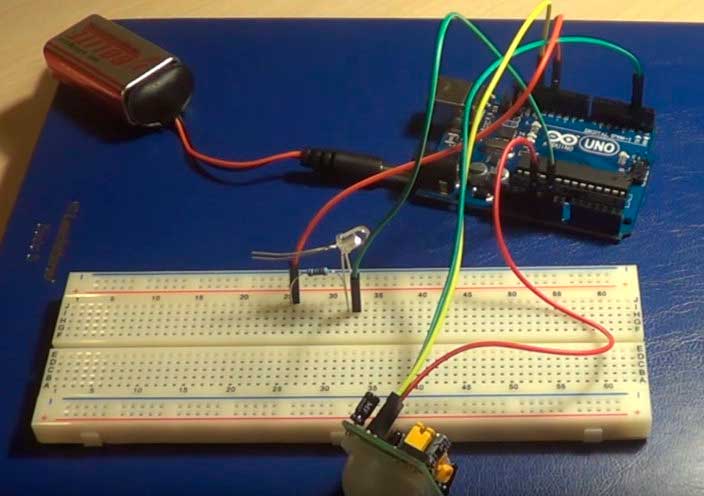

Не меньший интерес представляет подключение датчика движения к Ардуино для организации умного дома.

Для решения задачи необходимо подготовить:

• плату Ардуино;
• PIR устройство контроля движения;
• беспаечную плата-макет;
• сопротивление на 220 Ом и светодиод;
• провода типа «папа-папа» и «папа-мать».

Название контактных соединений у разных производителей может отличаться, поэтому перед выполнением работы необходимо изучить особенности модуля.

Одни вывод подключается к GND, следующий к VCC (5 В), а оставшийся к OUT (передает цифровой сигнал с сенсора PIR).

PIR датчики почти идентичные по конструкции. Они имеют необходимую чувствительность на расстоянии до шести метров, а обзорность составляет 110*70 градусов. На выходе появляется 0 или 1 в зависимости от выявления факта движения.
