Установка подвесного унитаза: разбираем нюансы монтажной технологии

Разновидности инсталляций для унитаза

На сегодняшний день существует 2 разновидности инсталляций, имеющих свои конструктивные особенности.

Блочные конструкции

монтируются только на капитальных стенах и состоят из бачка из пластика с арматурой. Комплект креплений дополнительно прилагается к унитазу. Такой вид инсталляции для унитазов устанавливается в заранее подготовленную нишу и полностью скрывается в стене. Главным преимуществом подобной конструкции является доступность, однако если в санузле нет капитальных стен, то монтаж невозможен.

После покупки унитаза многие решаются произвести его установку самостоятельно. Процедура очень простая и не требует наличия специальных навыков. Все чаще люди покупают с целью экономии пространства, здесь имеется дополнительная конструкция — инсталляция, она обеспечивает крепление унитаза к стене. В таких случаях установка инсталляции унитаза своими руками может вызывать ряд вопросов. Для предоставления полного представления про сам процесс работы существует специальная установка унитаза инструкция, которая поможет в обретении всех необходимых знаний.

Рассмотрим подробнее всю последовательность работ, которые должны производиться при установке инсталляции подвесного унитаза.

Перед началом работы нужно проверить наличие всех инструментов, которые могут понадобиться в процессе работы. Это рулетка, карандаш или маркер, перфоратор со сверлами по бетону, строительный уровень, накидные и рожковые ключи.

Теперь следует распаковать коробку с креплениями, просмотреть, все ли имеется в наличии. Производители стараются максимально комплектовать свою продукцию, чтобы человеку не приходилось покупать дополнительные крепежи. Поэтому, достаточно сверить комплектацию, имеющуюся в наличии с той, которая указана в инструкции.Начинаем рабочий процесс.

Первым делом нужно приступить к нанесению разметки, которая будет обозначать место крепления . Нужно учитывать расположение канализационных стоков, чтобы обеспечить процедуре установки максимальную простоту. Обычно система инсталляции должна располагаться на расстоянии, равном 14 мм от стены.

Теперь следует отметить точки крепления сливного бачка, обычно он располагается на высоте, равной 1 метр от уровня пола. Также необходимо обозначить на стене и полу точки крепления элементов инсталляции. После нанесения разметки необходимо при помощи перфоратора сделать отверстия в стене, полу, где будут располагаться крепления инсталляции, вставить в отверстия дюбеля. Независимо от вида и особенностей инсталляции, для нее потребуется горизонтальное и вертикальное крепление. В отверстия с установленными дюбелями необходимо вмонтировать крепежные анкера, с их помощью инсталляция будет крепиться к вертикальной плоскости

При установке важно соблюдать последовательность, чтобы в дальнейшем не возникала надобность регулировки вертикального уровня. Теперь можно устанавливать саму конструкцию инсталляции, крепить ее к уровням

Очень важно установить корпус в ровном положении относительно вертикального и горизонтального уровня. Только после того, как инсталляция установлена правильно, можно затягивать все крепления и болты, прочно фиксируя конструкцию. Теперь следует этап, на котором производится подключение канализации к инсталляции, его закрепление. Конструкция изначально оборудована специальными пластиковыми хомутами, это существенно облегчит работу, ускорит е выполнение.

После того как все работы окончены, нужно еще раз убедиться в прочности крепления инсталляции, должной затяжке болтов, соответствии конструкции уровням. На данном этапе контроля следует быть предельно внимательным, любая неточность или плохая фиксация конструкции в дальнейшем может приводить к поломке.

Устройство подвесной конструкции

В отличие от напольного унитаза, подвесной имеет более сложную конструкцию и, соответственно, усложненный монтаж. Подобные модели различаются в зависимости от метода крепления. Унитазная чаша может быть установлена при помощи:

• рамы – представляет собой металлический каркас;
• основания – как правило, изготавливается из бетона.

С инсталляцией

Конструкция состоит из следующих элементов:

• стальная рама является основным компонентом, т.к. именно на нее осуществляется крепеж бачка и прочих элементов. Каркас должен быть качественным и обладать повышенной прочностью и надежностью. Как правило, он выдерживает до 400 кг;
• сливной бак вместе с коммуникациями скрыт за фальшстеной либо отделкой. Изготовлен он чаще всего из прочного пластика и покрыт специальным материалом, предотвращающим образование конденсата на стенках;
• чаша унитаза является единственным видимым компонентом сантехнической системы. В большинстве случаев ее подбирают, ориентируясь на личные предпочтения жильцов и интерьерный стиль помещения.

Из особенностей данного вида следует отметить необходимость наличия капитальной (либо очень прочной) стены. Т.к. крепление производится на пол и стену, при наличии стен из гипсокартона подобная разновидность систем не может использоваться.

Сливной бачок отличается малой толщиной и увеличенной шириной. На одной из его сторон расположено отверстие, через которое подключается кнопка смыва, также через данное отверстие извлекаются детали внутреннего механизма бака при их поломке. Особенностью подобного бачка считается возможность половинного слива, которая позволяет существенно уменьшить расход жидкости.

Преимущества установки подвесного унитаза:

• красивый внешний вид, который подойдет практически к любому дизайну санузла;
• визуальное увеличение свободного пространства;
• упрощение уборки за счет отсутствия основания унитаза и сокрытия коммуникаций;
• не требуется повреждать напольное покрытие для монтажа сантехники;
• возможность установки двойной кнопки смыва.

Недостатки и спорные моменты:

• фактическое увеличение свободного места в туалете происходит только в случае наличия в стене ниши для установки. Однако она, как правило, отсутствует, поэтому следует учитывать, что потребуется дополнительно 15 см пространства для инсталляции. Также не стоит забывать про толщину возведенной фальшстены и отделки;
• скрытое подключение водопровода и трубы канализации является преимуществом только в том случае, если работа коммуникаций не нарушена. При возникновении любых неисправностей потребуется разбирать фальшстену и, возможно, инсталляцию. Подобные ремонтные работы и последующее восстановление внешнего вида потребуют значительных финансовых вложений;
• высокая стоимость стального модуля, за счет чего общая цена сантехники существенно возрастает. Можно немного сэкономить, осуществив монтаж своими руками.

На постаменте из бетона

Монтаж подвесного унитаза может также осуществляться на бетонное основание. Самостоятельное возведение постамента не требует много времени и производится достаточно просто. Монтаж инсталляции в большинстве случаев является дорогостоящей процедурой, поэтому многие выбирают более бюджетный аналог – установку на бетонный постамент.

Данный способ предоставляет 2 варианта размещения бака:

• подвесной резервуар, расположенный над унитазом;
• встроенный в стену бак с выведенной наружу кнопкой слива. Внешне этот вариант практически не отличается от модели с инсталляцией.

Конструкция состоит из чаши, которая монтируется в основание и стену посредством 2 прочных стержней, непосредственно постамента и канализационной трубы, которая также зафиксирована бетоном. Следует отметить, что установка может быть произведена только на капитальную стену.

Нюансы установки инсталляции

Запрещено создавать ниши и штробы в несущих стенах без консультации со специалистом. Так как по ней могут пойти трещины, а в худшем случае есть возможность обрушения.

Для того чтобы начать работы – нужно обратиться к управляющей компании за разрешением. Еще одним решением проблемы является составление плана по усилению стены.

Если работы проводятся незаконно – это может повлечь за собой суды и большие штрафы.

Поэтому, помимо обращения в управляющую компанию, нужно знать:

• создание пазов в некоторых бетонных стенах запрещено;
• создание горизонтальных штроб в некоторых кирпичных стенах запрещено;

Блочная конструкция

Блочная конструкция подразумевает крепление унитаза к стене путем специального блока. У такого монтажа инсталляции унитаза есть большой недостаток – для установки нужно много пространства, что не подходит для маленьких квартир. Тем не менее, такой вариант тоже популярен.

Для  создания прилагается простая инструкция:

1. Собираем небольшую опалубку. В нее должны быть установлено несколько шпилек с шайбой и гайкой.
2. Заливаем все это бетоном, после чего даем ему время застыть.
3. В конце блок облицовывается кафелем.

Рамная конструкция

Рамная инсталляция позволит сэкономить пространство. Все коммуникации прячутся за гипсокартоном или схожим материалом.

Также некоторые модели установок навесного унитаза позволяют настроить высоту унитаза и зафиксировать нужное положение.

Монтаж инсталляции на раковину

Правильное размещение и прочное крепление — главные правила при установке подвесной раковины, поэтому сначала с помощью линейки и карандаша определяется расположение системы.

Пошаговая инструкция по монтажу инсталляции:

1. Отмечается линия примыкания раковины к стене и проверяется уровнем. Карандашом фиксируются точки разметки для крепления.
2. Дрелью сверлятся отверстия в помеченных местах. Вставляются дюбеля, они практичны и надежны для крепления тяжелой сантехники.
3. Длинные шпильки устанавливаются по схеме в руководстве пользователя.
4. На раковину монтируется смеситель. Подсоединяются гибкие шланги.
5. Уплотняющая смазка, обеспечивающая прочность крепления наносится на заднюю поверхность раковины.
6. Поверх шпилек с уплотнительными вкладышами навешивается умывальник.
7. К раковине и канализации присоединяется сифон, а к трубам ХВС и ГВС — гибкие шланги.

После установки проверяется горизонталь по уровню. В конце работы необходимо удостовериться в ровном течении воды и удобном для использования расположении раковины.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Виды инсталляционных систем

Незначительных отличий может быть много, но главное состоит в том, к чему должна крепиться инсталляция. По этому признаку такие конструкции делятся на два вида:

Блочные

Такие конструкции навешиваются на стену, которая, разумеется, должна быть капитальной. Если закрепить такую инсталляцию на тонкой перегородке, та под весом пользователя сразу обрушится.

Рамные

Инсталляции такого типа еще называют свободностоящими. К стене они не крепятся и всю нагрузку передают на пол, поэтому имеют усиленные ножки. Таким образом, подобную конструкцию можно установить даже возле перегородки из гипсокартона.

Монтаж подвесного унитаза через стены

монолитному основанию

Там же находится муфта, обеспечивающая слив стока в канализационную трубу. Унитаз крепится на стержни, которые вставляются в стену, просверленную насквозь.

Для этого понадобятся:

• дрель или перфоратор;
• болгарка;
• 2 резьбовых стержня диаметром 2 см, длиной 50−80 см;
• 4 гайки и 4 шайбы М20;
• гофра для слива;
• силиконовый герметик (стиропол).

Определяется высота установки унитаза. В этом месте перфоратором или дрелью делается сквозное отверстие. В 20 см правее/левее этого отверстия делается ещё одно.

В отверстия вставляются резьбовые стержни, длина которых учитывает расстояние заглубления в стену + расстояние от стены до унитаза + толщину унитаза + длина свободного конца, где будет закручиваться гайка.

На стержни надеваются шайбы и закручиваются гайки М20.

Гофру диаметром 4 см вставляют в выемку унитаза. Воду сливают до упора, а промежутки между гофром и отверстием заливают универсальным силиконовым герметиком. Для полного высыхания герметика необходимо подождать 3 суток.

По истечению времени высыхания герметика унитаз с гофром устанавливают на стержни и закручивают на свободные концы шайбы и гайки. Выдерживают конструкцию в течение суток. Если всё в порядке, при помощи гибкой гофры устанавливают бочок унитаза.

Если же просверлить стены насквозь не представляется возможным, то стержни можно прикрепить с помощью клея для бетона. Опалубку можно сделать самостоятельно. В дополнение к ниже перечисленному следует приобрести:

• около 40 литров бетона М200;
• 3 щита из фанеры, ДСП или доска;
• муфта для слива;
• отрезок пластиковой трубы диаметром диаметром 11 см;
• клей для бетона («химический анкер»).

Различные способы установки подвесного унитаза

Прежде чем приступать к установке такой системы, необходимо продумать несколько моментов, прежде всего, на какой именно стене будет размещаться вся конструкция. Во-вторых, система будет установлена на раму или без нее? Как не удивительно, но произвести монтаж подвесного унитаза можно и без использования силовой рамы.

Что касается стен, то такую конструкцию размещают на той, где проходят все трубы дома. Это обусловлено тем, что в любом случае их скрывают за фальш стену и при этом там имеется достаточно свободного места для размещения данной системы. своими руками – работа несложная, с которой может справиться любой мужчина и состоит их нескольких этапов, среди которых можно выделить следующие:

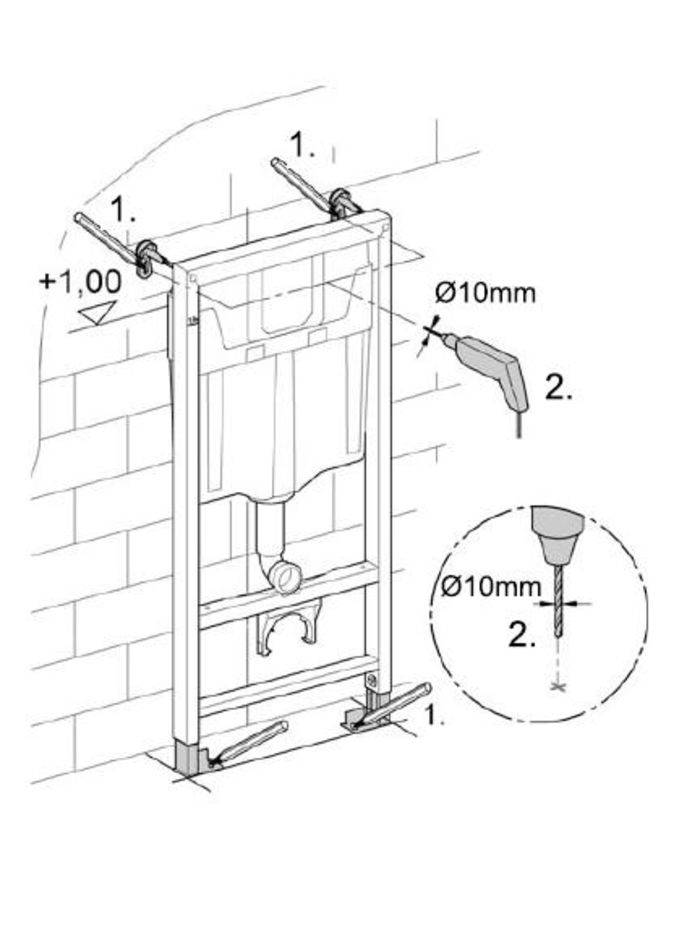

Крепление унитаза к инсталляции

Для начала необходимо закрепить саму раму при помощи специальных дюбелей. Если у вас гипсокартон, то к нему крепить категорически нельзя, так как это очень хрупкий материал. В этом случае нужно углубляться до бетонной стены и уже к ней намертво прикреплять раму. Это нужно для того, чтобы конструкция могла выдержать не только вес унитаза, но также и самого человека. Также на данном этапе необходимо выставить необходимую высоту крепления унитаза, которая обычно составляет 40-43 см.

В случае если рама не используется, тогда нужно вылить из бетона специальное прочное основание, в котором заранее разместить специальные шпильки для крепления унитаза.

• На следующем этапе крепится бачок и осуществляется подвод воды и канализационных труб. В этом случае можно использовать либо жесткие, либо мягкие трубы. Тем не менее, специалисты рекомендуют использовать именно жесткий способ, поскольку у него значительно больший срок службы, нежели при использовании мягких шлангов.

• Так как сегодня очень часто используют металлопластиковые трубы, провести их самостоятельно может вызвать некоторые затруднения у многих людей. Это обусловлено тем, что для их спайки нужно специальное оборудование.

• Так как большая часть системы впоследствии будет скрыта, то именно на этом этапе необходимо проверить работоспособность и целостность всей системы, чтобы впоследствии не пришлось разбирать всю облицовку. Для этого крепят унитаз на свое место и при помощи специальной гофры подключают его к системе канализации. Когда все работы завершены, необходимо сделать пробный слив воды. При этом нужно внимательно просмотреть места всех стыков, чтобы нигде не было подтекания.
• Завершающей стадией является облицовка стены, а также установка сливной кнопки. Для этого можно использовать пробковое полотно, гипсокартон, фанеру и другие листовые материалы, которые обеспечивают ровную поверхность. Чтобы получить качественную отделку, рекомендуется снять саму чашу унитаза, а когда отделка будет закончена, повесить обратно.

Разновидности и особенности подвесных унитазов

Появление подвесных моделей сантехники совпало по времени с распространением в архитектуре стиля минимализм. На виду конструкторы оставляли только функционально необходимые части мебели и бытовой техники — у подвесных моделей виден только унитаз, а подводка, трубы канализации и смывной бачок скрыты за фальшпанелью.

Для увеличения продаж производителями разработан и выпускается широкий ассортимент продукции.

Классификацию можно провести по нескольким признакам:

• Способу монтажа унитаза и месту размещения вспомогательного оборудования — рамные и блочные.
• Форме чаши — воронкообразная, тарельчатая, козырьковая, безободковая.
• Размеру. Маленькие до 54 см в длину, компактные около 60 см и большие — свыше 70 см.
• По организации слива: с бачком и без него, с интегрированным в корпус чаши бачком, с прямым и обратным сливом, система друкшпюлер.

Выбор в большей степени зависит от финансовых возможностей покупателя.

Какую инсталляцию выбираете?

Блочную
0%

Рамную
60%

Еще не решил
40%

Проголосовало: 5

Плюсы и минусы

Экономия места в небольших туалетных комнатах
Привлекательный и необычный внешний вид
Скрытые коммуникации
Простота уборки пола
Сниженный уровень шума при смывании
Высокое качество комплектующих, определяющее продолжительно время эксплуатации без ремонта
Простота монтажа тёплого пола в санузле

Цена значительно выше, чем у привычных напольных типов
Сложный монтаж
Трудности с ремонтом, так как большинство деталей скрыты в стене, которую необходимо разбирать для доступа к бачку, трубам подводки воды и канализации

Как ремонтировать инсталляцию для подвесного унитаза

Чаще всего поломки случаются в бачке из-за низкого качества воды. Металлические детали быстро ржавеют, а пластмассовые покрываются отложениями растворённых веществ. При самостоятельном ремонте инсталляции можно устранить большинство неисправностей.

Вода медленно набирается в бачок

Проблема возникает, если не выполнить промывку впускного клапана инсталляции. Его снимают, проход прочищают стальной проволокой. Крышку и прокладку промывают проточной водой. Причиной неисправности также бывает засорение очистного фильтра (если он есть). После разборки ячейки сетки очищают зубной щёткой от твёрдых частичек под струёй воды.

Бак будет наполняться не полностью, если положение поплавка отрегулировано неправильно. Ситуацию исправляют сгибанием рычага, добиваясь перекрытия воды при заполнении всего объёма бачка. Иногда недобор воды происходит из-за перекоса клапана относительно поплавка. Тогда его просто выравнивают.

Также необходимо проверить состояние рычага, так как нарушение связи между клапаном и поплавком сопровождается преждевременным перекрытием воды.

Засорился выпускной клапан

В этом случае вода будет постоянно вытекать из бачка в унитаз. Причиной могут стать мусор, волосы, кусочки бумаги попавшие внутрь при монтаже или ремонте. Они не дают резиновой прокладке выпускного клапана плотно перекрывать сливное отверстие.

Возможно, что прокладка неплотно прилегает из-за нарушения целостности или потери эластичности. Тогда её меняют. Если при ремонте подвесного унитаза окажется, что выпускной клапан деформирован, придётся менять весь узел.

Не работает кнопка слива

В системах инсталляции кнопки делают механическими или пневматическими. Если слив срабатывает только после нескольких нажатий, значит износилась мембрана сифона. В механических системах кнопка перестаёт работать при поломке тяги, соединяющей её с выпускным клапаном.

Пневматика отказывает при выходе из строя самой кнопки или неплотном прилегании воздушного шланга. Лучшим решением будет полная замена сливного узла. Если планируется самостоятельное восстановление работы кнопки смыва, то детали для ремонта должны быть от того же производителя. Запчасти от других марок могут не подойти.

Регулярно подтекает вода

Постоянная утечка воды из бачка в чашу унитаза происходит, когда переливная трубка расположена ниже верхнего уровня воды. Чтобы решить вопрос, её поднимают выше. Если конструкцией не предусмотрено изменение высоты трубки, то регулируют положение поплавка, чтобы набиралось меньше воды.

Бак переполняется, если неисправна прокладка впускного клапана. Однако в некоторых моделях они сделаны цельными. Тогда придётся менять весь клапан. Неполное перекрытие также происходит из-за нарушения герметичности поплавка. Если вода течёт в унитаз после смыва, когда бачок ещё пустой ― повреждена прокладка на сливе.
