Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Как правильно выбирать

Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.

Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.

Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.

Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).

Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.

Схема установки

Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.

Бюджетные элементы упрощенного типа


Дешевые модели из силумина имеют низкую прочность, повреждаются в процессе работы

Упрощенными считаются трехходовые клапаны автономного типа. Их внутреннее устройство действительно упрощено, поскольку ни термоголовки с контроллером, ни штока в них не предусмотрено. Термостатический элемент установлен внутри и рассчитан на определенную температуру (зачастую 50°C или 60°C). Изменить настройки уже не получится, температура потока на выходе из клапана всегда будет соответствовать заданной ±2°С. Этот вариант для тех, кто устанавливает клапан в несложные системы отопления и хочет сэкономить. Стоимость упрощенных элементов примерно на 30% ниже средней стоимости основной массы регуляторов.

Термостатический трехходовой клапан необходим в сложных системах, включающих несколько контуров: ГВС, отопления, теплого пола. Он позволяет экономить топливо, более эффективно используя вырабатываемую котлом тепловую энергию. Несмотря на многие преимущества, установка клапана не всегда оправдана, поэтому следует проконсультироваться со специалистом относительно целесообразности его монтажа.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

  • скачка линии в питании котлоагрегата;
  • существования источников блуждающих токов;
  • засор клапана-отсекателя инородными элементами;
  • наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

  1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
  2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
  3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
  4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
  5. Проверяют полученный результат, например, включив котел.
  6. Если котел загорится, горелка будет работать, то неисправность устранена.
  7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

  1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  2. С постоянным гидравлическим режимом.
  3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

  • По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

  1. Современный трехходовой кран делится на два типа по способу управления:
  2. Ручной.
  3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Основные параметры при выборе клапанов

Изделия из латуни имеют повышенный ресурс работы, не трескаются из-за механического воздействия

Трехходовой клапан должен максимально соответствовать особенностям системы, поэтому при выборе следует проверить все параметры: конструктивное устройство, технические характеристики.

  • В первую очередь необходимо отсечь варианты, которые изготовлены из неподходящего металла. Силуминовые недорогие трехходовые клапаны исключают сразу, поскольку сплав алюминия с кремнием отличается низкой прочностью. Такие термоклапаны трескаются и буквально рассыпаются в процессе работы.
  • Чугунные 3-ходовые клапаны не подвержены коррозии и достаточно прочны при статических нагрузках, но точечное механическое воздействие или резкий перепад температур могут стать причиной его поломки. Ремонту такие устройства не поддаются.
  • Стальные устройства недороги и одновременно прочны, но со временем ржавеют. С целью защиты от коррозии изделия покрывают никелем и хромом.
  • Термоклапаны из нержавейки стоят дороже, металл не подвержен окислению и коррозии, поэтому служить они будут долго.
  • Латунные и бронзовые трехходовики предпочтительнее, поскольку материал наилучшим образом отвечает требованиям по сроку службы и коррозийности. Латунные изделия нельзя устанавливать в систему, где теплоноситель разогревается до температур, превышающих 200 градусов. Бронзовые устройства встраивают в контур отопления, изготовленный из меди.

Для теплого пола предпочтительно устанавливать клапаны с сервоприводом

  • Для защиты котла от конденсата достаточно клапана с внутренним термостатом, настроенным на постоянную температуру теплоносителя.
  • Если система состоит из нескольких ветвей и необходимо управлять нагревом каждой, устанавливают регулятор с термоголовкой и выносным датчиком.
  • При самостоятельной сборке системы рекомендован к монтажу смесительный клапан. Новичку проще разобраться в схеме его работы, как его поставить, снять.
  • Седельные разновидности, в отличие от поворотных, более точно позволяют регулировать температуру теплоносителя и напор.
  • Для теплого пола рекомендованы электрические модели с сервоприводом.
  • Для ГВС – разделительные клапаны, для отопления – смесительные.

Диаметр резьбы на клапане должен совпадать с диаметром труб отопления

Что касается технических характеристик, необходимо принять во внимание:

  • способ соединения – бывает резьбовым и фланцевым;
  • внутренний диаметр труб – должны совпадать с диаметром труб в месте установки;
  • максимальное рабочее давление;
  • максимальную температуру теплоносителя на участке монтажа;
  • усредненный расход воды в час – условную пропускную способность;
  • динамический диапазон регулирования (30:1, 50:1, 100:1) – указывает на разницу пропускной способности при полностью закрытом затворе и полуоткрытом.

Клапаны с диапазоном 100:1 показывают более широкие возможности регулировки.

Модели в зависимости от объема теплоносителя, марки ESBE

Данные указаны в паспорте к изделию. Чтобы правильно подобрать клапан по параметрам системы, необходимо также рассчитать расход теплоносителя на линии установки, потому что клапан должен пропускать нужный объем воды при разных положениях штока.

Последний, но не по значению, параметр – производитель. Популярные:

  • Esbe (Швеция);
  • Danfoss (Дания);
  • Honeywell (США);
  • Herz Armaturen (Австрия);
  • Caleffi (Италия);
  • Icma (Италия);
  • Valtec (Россия).

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

  1. Материал, из которого он изготовлен.
  2. Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
  3. Интенсивность эксплуатации.
  4. Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

  1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
  2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

  • скачка линии в питании котлоагрегата;
  • существования источников блуждающих токов;
  • засор клапана-отсекателя инородными элементами;
  • наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

  1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
  2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
  3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
  4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
  5. Проверяют полученный результат, например, включив котел.
  6. Если котел загорится, горелка будет работать, то неисправность устранена.
  7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

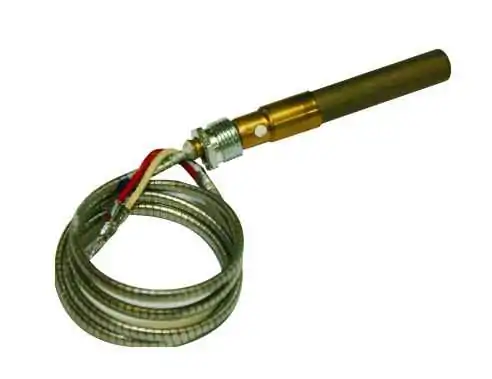

Термопара

Это устройство является одним из немногих, которое позволяет измерять высокую температуру. Оно одновременно простое и вместе с тем надежное. Термопара сделана из двух проводников из различного металла, которые соединяются в разных точках. Все это дает возможность использовать его в разных целях. Главным недостатком можно назвать погрешность в один градус. Простым обывателям это кажется незначительным. А вот для подобных приборов многие считают такие показатели просто гигантскими.

Устройство используется в качестве предохранителя. Оно меряет температуру в грелке. В случае если она начинает быстро падать (скажем по каким-то причинам погас огонь или появились проблемы с дымоотводом), срабатывает система, при которой поступает сигнал на электромагнитный клапан, и подача газа прекращается. Поэтому если не работает этот компонент – оборудование недееспособно.

Последовательность действий для проверки:

  1. Термопара имеет два окончания, первый из которых нагревается запальником, а второй крепится к электромагнитному клапану. Нужно отделить устройство от котла, будь он обычный или конденсационный, имеющий трехходовой клапан.
  2. Затем обеспечить постоянное пламя. Лучше всего подойдет свеча.
  3. Нагреваем кончик над пламенем на расстоянии в 1 см. Только будьте осторожны, так как тепло может доходить до половины корпуса.
  4. Берем тестер и включаем его на милливольты. Один щуп ставится на корпус, а второй на выходной контакт.
  5. Спустя полминуты исправная термопара покажет ЭДС в промежутке от 17 до 25 mV. Если показатели нормальны, то проблема неработающей системы может быть в другом.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

  • скачка линии в питании котлоагрегата;
  • существования источников блуждающих токов;
  • засор клапана-отсекателя инородными элементами;
  • наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка .

Процесс продувки газового клапана:

  1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
  2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
  3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
  4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
  5. Проверяют полученный результат, например, включив котел.
  6. Если котел загорится, горелка будет работать, то неисправность устранена.
  7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Виды клапанов

Итак, более подробно о двух существующих видах клапанов можно почитать ниже:

  • 1. Трехходовой термостатический клапан для котла представляет собой автоматическую модель. Он будет поддерживать заданный уровень температуры без дополнительного вмешательства со стороны человека. При этом самые функциональные модели оснащаются дополнительной системой безопасности, которая перекрывает движение теплоносителя, если по одной из входящих труб отсутствует циркуляция. Таким образом, в батареях не произойдет вскипания.
  • 2. Трехходовой термосмесительный клапан для котла может комплектоваться, как автоматическим, так и ручным управлением. Принципиальной разницей будет необходимость регулярной проверки состояния системы, чтобы не случилось ее перегрева. От механических устройств на сегодняшний день уже практически отказались, так как им на смену пришли более совершенные агрегаты.

Виды воздухоотводчиков

Для удаления воздушных пробок в центральной системе отопления предусмотрена установка сливных кранов на крайних радиаторах в каждой ветке. Вентильные краны дают возможность стравить воздух, вытесненный в крайнюю точку ветки при заполнении системы теплоносителем.

Автономные отопительные системы, а также новые радиаторы, подключенные к центральной теплосети, оснащаются особыми воздухоспускными клапанами. Различаются два типа устройств — автоматический клапан для выпуска воздуха и ручной клапан (кран Маевского).

Устройства подбираются с учетом принципа работы и удобства использования, монтируют их в тех местах отопительного контура, где максимально велик риск формирования воздушных пробок — на верхний коллектор каждого радиатора, в самой высокой точке отопительной системы.

Автоматический отводчик воздуха

Автоматический воздушный клапан состоит из полого цилиндра, внутри которого расположен пластиковый поплавок. Устройство устанавливается вертикально, его внутренняя камера в нормальном состоянии заполнена теплоносителем, который под давлением поступает через отверстие в нижней части камеры. Автовоздушник оснащен игольчатым выпускным клапаном — именно к нему на рычаге прикреплен поплавок.

Принцип действия автоматического отводчика воздуха

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен воздушный клапан, работающий в автоматическом режиме, теплоноситель из его внутренней камеры вытесняется газами. При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Обратите внимание! Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага

Такое устройство требует замены — автоматические воздушники не подлежат ремонту

Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

Устройство требуется для установки

  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Ручной отводчик воздуха

Спускной клапан с ручным управлением широко известен как кран Маевского. Это устройство не имеет подвижных элементов, поэтому долговечнее и надежнее автоматического.

Цилиндрический корпус воздухоотводчика снабжен наружной резьбой. Продольное сквозное отверстие в корпусе перекрывается винтом с окончанием в виде конуса. От центрального отверстия отходит канал круглого сечения.

Принцип работы крана Маевского предельно прост: выкручивание винта освобождает проход в боковой канал, благодаря которому скопившиеся газы выходят наружу через отверстие в корпусе. После удаления воздушной пробки винт закручивается на место.

Тип ручного углового отводчика воздуха с запорным конусом

Ручные воздухоотводчики в стандартном исполнении предназначены для монтажа на трубопровод. Но наибольшим спросом пользуются радиаторные краны Маевского, которые монтируются на приборы отопления секционного и панельного типа.

Правила установки арматуры

Обычно на корпусе трёхходового клапана производитель стрелками указывает движение протока воды. По этим ориентирам можно определить и вид клапана. Подключение к системе происходит так, как указано стрелками. Место установки должно быть удобным для последующих регулировок или замены в случае неисправности. Для этого подходит и обратка, и подача. Но внимательно читайте инструкцию, так как не все клапаны можно устанавливать на подачу.

Так как большинство клапанов внутри сделаны из керамики, они плохо переносят грязную воду. Поэтому лучше перед клапаном установить фильтр. Если этого не сделать, прибор может засориться. В некоторых случаях достаточно его почистить, но иногда даже это не спасает. Поэтому не стоит экономить на фильтрах.

Электропривод не должен располагаться внизу, да и механические термостатические смесители тоже не советуют так устанавливать, исключительно вертикально. Но я по своему опыту скажу, что в некоторых случаях такое возможно. Да и отзывы некоторых владельцев это подтверждают.

Как правильно выбрать?

Подбирать трёхходовой клапан рекомендовано в магазинах специализированного типа. Выбирая модель надо отталкиваться от его характеристик. При покупке прибора нужно:

  • изучить всю документацию — гарантийную, сертификат производителя, инструкцию по установке и эксплуатации;
  • отдавать предпочтение бронзовым или латунным приборам — они не будут расширяться при нагревании;
  • отталкиваться от пропускной способности вентиля — этот параметр должен соответствовать производительности котла;
  • подобрать клапан с поперечным сечением, которое точно совпадает с размером труб пола, при несовпадении придётся покупать переходники.

Важный момент — даже кажущееся совпадение диаметров входного и выходного отверстия клапана, не говорит о пропускном уровне. На это влияет размер внутреннего сечения отверстий. Данный параметр прописывается в сопроводительных документах.

Выбирать устройство нужно исходя из размера отапливаемого помещения — для больших площадей рекомендован автоматический прибор, он способен поддерживать нагрев на должном уровне. Для маленьких комнат достаточного простого с термоголовкой, он справится со своими функциями, поэтому нет смысла переплачивать за более сложную модель.

При покупке необходимо визуально осмотреть устройство на наличие сколов, трещин. Если прибор латунный, то внутри он должен быть золотистый.

Приобретение автоматических устройств облегчит процесс регулировки. А наличие программного обеспечения позволит настраивать температуру с учётом времени и дня недели.
