Правила техники безопасности при подключении электрических розеток
монтажные работы
Стоит отметить, что при подключении электрических розеток следует придерживать строгой техники безопасности:
- Перед началом электромонтажных работ, следует в обязательном порядке отключить электричество, после чего в очередной раз убедиться в том, что электрическая сеть разорвана.
- Работать исключительно специальным инструментом с изолированными ручками.
- При большой длине электрического провода, следует аккуратно его закладывать в стену, или же обрезать до необходимой длины
- При наращивании электрического провода, следует обязательно спаивать его, а не делать «скрутки».
- Использовать только специально предназначенные для электрических работ провода и оборудование, рассчитанные на номинальную мощность и силу тока.
- При монтаже электрической розетки в поверхность стены, следить за тем, чтобы она была плотно установлена и изолирована.
Соблюдение элементарных правил позволит вам качественно и безопасно произвести любые работы связанные с подключением и эксплуатацией электрических розеток.
Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.
Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.
Решить проблему можно, если произвести монтаж двойной розетки.
Перед началом работы необходимо определить, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.
Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует кабелей по цветам, но лучше перестраховаться.
Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги переводятся в положение выключено! Это нижняя позиция выключателей.
Повторно проверяется напряжение в месте установки двойной розетки.
Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.
Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:
- изоляционная лента;
- острый нож для зачистки проводов;
- крестовидная и плоская отвёртка;
- пассатижи.
Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.
На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.
Кабель используется одинакового с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.
Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А
Проверяем работоспособность сети
Теперь мы можем проверить, насколько успешно мы провели подключение. Для этого нужно поочерёдно подключить ноутбук или ПК ко всем розеткам, которые мы монтировали, и попробовать выйти в интернет. Если какая-то из розеток не работает, нужно проверить:
- правильность подключения самой розетки;
- правильность подключения кабеля к роутеру (в том числе качество обжима коннектора);
- целостность провода по пути от роутера к розетке.
Есть и другой способ узнать работоспособность. Если у вашего роутера есть световые индикаторы подключения LAN (они обычно расположены на лицевой панели), то можно подключить ПК или ноутбуки к каждой розетке (хоть одновременно, хоть поочерёдно). Если соответствующий индикатор LAN загорается — всё хорошо, есть контакт. Если нет — надо проверить на наличие неполадок.
Высота установки розеток
Высота установки розеток, в первую очередь, определяется безопасностью, так как электричество – источник повышенной угрозы жизни и здоровью. Кроме того, нужно учесть, где розетки будут расположены удобнее для использования: место должно быть доступно и функционально, но не портить общее впечатление от интерьера.
Для разных помещений расположение розеток относительно пола и соседних объектов различно.
В ванной комнате розетки устанавливают на высоте не менее 30 см от пола, но лучше 80 -110 см, так как случаются непредвиденные аварии с водопроводом, потопы и прочее
Для ванной комнаты важно также выдерживать расстояние между розетками и раковиной, ванной, душевой кабиной не менее 60 см, во избежание попадания брызг. С той же целью в ванной комнате отдаётся предпочтение розеткам с IP54 и более
Безусловно, в ванной комнате допустима только установка розетки с заземляющим контактом.
Разделение ванной на зоны, согласно ПУЭ. В зонах 0-2 запрещено размещать розетки. Это можно делать только в секторе 3 с соблюдением условий безопасности.
На кухне высота установки розеток определяется их функциональной нагрузкой. Если к розетке будут стационарно подключены такие приборы, как холодильник, стиральная машина, посудомоечная машина, то рекомендуемая высота 15 – 30 см от уровня пола. Если же розетка или блок розеток будет использоваться для различных мелких электроприборов (блендер, мультиварка, тостер, кофеварка) и установлена возле зоны готовки, то высоту монтажа выбирают на 10 – 20 см над уровнем столешницы или 100 – 110 см от уровня пола. От мойки и газового оборудование розетки следует располагать на расстоянии 50 – 60 см. Так как на кухне тоже есть опасность протечек, то розетки лучше заземлить.
Установка розеток на кухню
В жилых помещениях особых требований к высоте установки розеток нет. В современном интерьере для того, чтобы провода подключенных приборов не сильно бросались в глаза, расстояние от уровня пола до розетки выбирают 15 – 30 см. В советское время установка внутренних розеток регламентировалась на высоте 80 см. Это было обусловлено двумя факторами: во-первых, удобством – не требовалось низко наклоняться для подключения электроприбора. Во – вторых, фактор экономии – разводка электропроводки осуществлялась сверху вниз и даже 50 см провода в масштабах всей страны давали существенное удешевление строительства.
Рекомендуемые расстояния установки элементов электропроводки
Установка внутренней розетки
Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.
В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.
Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.
Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.
Приготовьте инструменты:
- Кусачки
- Уровень
- Плоскогубцы
- Отвертку
- Карандаш
- Нож.
Монтаж телевизионной розетки
Поскольку в современных интерьерах не принято оставлять на виду провода, телевизионный кабель на всем пути прокладки от входа в квартиру до места будущей установки телевизора обычно прячется в стену. Конец его венчается подрозетником, в который впоследствии и будет проводиться установка тв розетки. Как установить подрозетник необходимо ознакомиться в статье.
Чтобы упростить дальнейший монтаж и подключение тв розетки, оставьте торчащим из подрозетника свободный конец кабеля длиной около 30 см.
Прежде чем начинать подключение ТВ розетки, необходимо подготовить торчащий из подрозетника антенный кабель. С помощью ножа снимите с него внешнюю изоляцию на длину около 2,5 см. Сдвиньте немного вниз медную оплетку и отверните находящуюся под ней алюминиевую фольгу так, чтобы она закрывала часть меди.
Далее необходимо снять изоляцию с центральной жили антенного кабеля. Чтобы обеспечить надежное подсоединение, длина оголенного конца провода должна составлять около 8 мм. Остаток можно просто срезать.
Дальнейший монтаж будет зависеть от типа выбранной вами розетки. У ряда производителей конструкция включает в себя фиксирующую крышку и скрывающуюся под ней клемму. Открутите крепежный винт крышки, откиньте ее, вставьте центральную жилу кабеля в клемму до упора и как следует затяните винт, прижимая провод.
Другие модели розеток оснащены петлей-фиксатором для оплетки кабеля и винтом для крепления центральной жилы. Перед тем, как подключить оголенный конец провода, проденьте его в фиксирующую петлю. Затем расположите центральную жилу около винта и затяните его. Предварительный монтаж закончен, осталось только установить розетку в подрозетник.
Подключение ТВ розетки видео обязательно смотрите ниже:
Проделывание отверстий
Существует три способа создания отверстий в стене:
- С помощью коронки по бетону.
- С использованием ударной дрели, перфоратора и победитового сверла.
- С применением болгарки (угловой шлифмашины).
Первый вариант (коронка по бетону)
Данный способ можно считать самым часто применяемым. Для проделывания отверстий используется специальное устройство — коронка по бетону, надеваемая на перфоратор.
Режущий элемент коронки представляет собой деталь с алмазным напылением. Можно использовать победитовые насадки. Сверхпрочный материал позволяет легко разрушать любую твердую поверхность. Пропил получается ровным и округлым. Во внутренней части насадки располагается сверло по бетону, предназначенное для центровки режущего элемента.
Ставим сверло на заданную точку и начинаем погружать коронку в материал. Когда пропил завершен, выдалбливаем остатки бетона. Для этого используем молоток и зубило.
Второй вариант (дрель, перфоратор, победитовое сверло)
Если нет насадки-коронки по бетону, отверстие для розетки можно проделать победитовым сверлом. Лучше всего проделывать отверстие перфоратором, а если инструмент отсутствует, подойдет и ударная дрель. В последнем случае процесс будет более трудоемким.
Окружность просверливается по заранее нарисованной линии. Шаг делается минимально возможный. Чтобы контролировать глубину погружения, рекомендуется использовать изоляционную ленту, привязанную к сверлу. Как и в первом варианте, доделываем работу с помощью молотка и зубила.
Третий вариант (болгарка)
Болгарка — не лучший способ проделывания круглых отверстий, а больше подходит для создания квадратов. Однако при отсутствии другого инструмента можно сделать отверстие для розетки в стене и с помощью болгарки.
Подбираем специальный диск — по бетону. Вычерчиваем квадрат вместо окружности. Делаем 4 пропила в стене по начерченным линиям. Глубина пропилов чуть превышает размер подрозетника. Убираем остатки бетона молотком и зубилом.

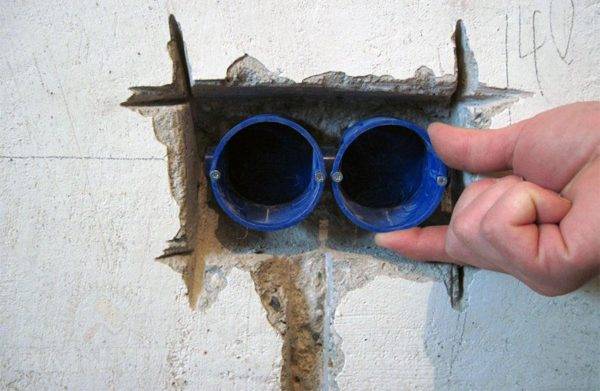

Подгонка отверстия под размер подрозетника
Когда отверстие выполнено, проверяем, насколько подходит под него подрозетник. Поскольку отверстие изначально делалось больше диаметра подрозетника, проблем с шириной возникнуть не должно. Основные усилия обычно прикладываются к подгонке нужной глубины.
Доводим отверстие до глубины, при которой подрозетник будет утопать в нише примерно на 5 миллиметров. Запас по глубине предусматривается с учетом закладки в отверстие фиксирующего материала (гипсового или алебастрового раствора). Кроме того, определенное место займет изгиб провода, подходящего к устройству.
Благодаря подгонке глубины установленный подрозетник будет спрятан в отверстии вместе с наружной юбкой. Это позволит установить устройство в одной плоскости со стеной. Если же юбку не утопить, в итоге получится зазор розеточной рамки от стены на 1 – 2 миллиметра.
Тип подключения
Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:
- «шлейф», или последовательное подключение;
- «звезда», или параллельное подключение.
«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.
«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:
- С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
- Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
- Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.
Подключаем розетку к роутеру
Теперь самое время подключиться к маршрутизатору. Прокладывая витую пару, мы оставили один кончик рядом с ним.
Для этого нам потребуется кримпер (обжимной инструмент) и коннектор (пластиковый штекер с защёлкой).
Его также называют пресс-клещами
Приступаем:
- Зачистите 2–3 см витой пары.
- Расправьте жилы, чтобы легче было их расположить в нужном порядке.
- Расставьте жилы по порядку слева направо — оранжевый с белым, оранжевый, зелёный с белым, синий, синий с белым, зелёный, коричневый с белым, коричневый.
Расставив жилы в нужном порядке, мы можем перейти к обжиму
До упора вставьте жилы в коннектор. Пластиковый фиксатор (защёлка) должен быть внизу. Теперь обжимайте коннектор с помощью кримпера. Вставьте готовый кабель в подходящее гнездо роутера — LAN.
Стоимость установки розеток
Работы по установке розеток не очень трудны, но требуют некоторой сноровки и специфического оборудования. Поэтому лучше доверить это дело профессионалам.
- Цены на установку розетки зависят от того, какие именно работы требуется выполнить. Если подрозетник в стене уже есть, то стоимость установки розетки будет 200 – 400 рублей.
- Врезка подрозетника в стену оплачивается дополнительно и зависит от материала стены: в гипсокартонную стену 150 – 250 рублей, в бетонную или кирпичную – от 300 рублей и выше.
- Соответственно, стоимость установки блока из трёх розеток с предварительной врезкой подрозетников в гипсокартонную стену обойдётся где – то в 1200 – 1400 рублей.
- Также, если требуется предварительная разводка электросети, то эти работы оплачиваются дополнительно и зависят от того, нужно ли для этого штробить стены. Оплата осуществляется за погонный метр разводки.
Специфика монтажа розетки с заземлением
Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.
Варианты проводки заземления к розетке
- Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
- Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.
Чем отличается обычная розетка от розетки с заземлением
Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

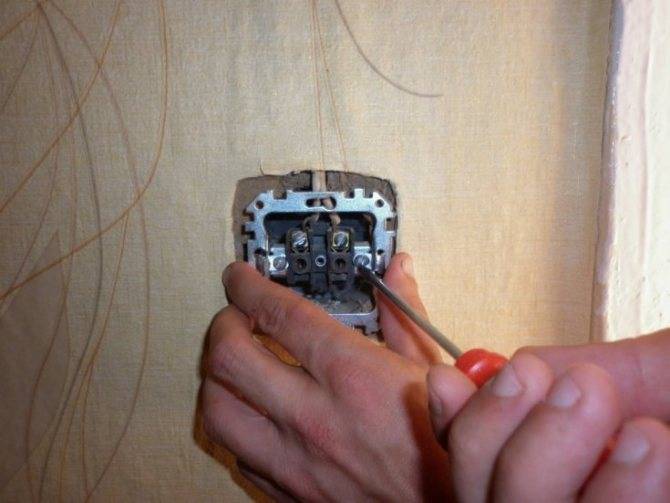

Надежное подключение проводов
Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.
Монтаж встраиваемой розетки с заземлением
Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:
- зачистите провода, которые подводят электропитание к розетке;
- удалите декоративную крышку;
- ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.
Концы кабеля нужно подготовить перед выполнением подключения
Затем вам необходимо будет выполнить следующие работы:
- Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
- После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
- Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
- После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.
Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.
Заземляющая розетка для открытой проводки
После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.
Розетка с заземлением ip55
Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.
Демонтаж старой розетки
Данная мера предусмотрена, если Вы собираетесь устанавливать новое устройство на место старого.
После отключения электричества, проверьте его наличие в цепи, специальной отверткой.
Затем снимите декоративную крышку, а следом выкрутите саму розетку. Она, как правило, крепится двумя винтами, которые распирают упорные лапки.
Читайте здесь — Как выбрать аудиопередатчик: ТОП обзор модуляторов, трансмиттеров их характеристики и функции (115 фото + видео)
Когда устройство вытащили из подрозетника, отсоединяем провода и вытягиваем их для удобной работы.
Если же Вы собрались монтировать прибор в новое отверстие, то вначале подумайте, где он больше всего необходим и на какой высоте от пола будет устанавливаться розетка.
Посмотрите еще здесь!
Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками
Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции
Самодельные фонарики своими руками: пошаговая инструкция как сделать красивый и эффективный фонарь (110 фото)
Насчёт последнего, можно сразу сказать, что разрешается не менее 20 см, от покрытия. После этого можно проштробить отверстие и вставить в него подрозетник.
Определяем фазу, ноль и заземление
Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.
В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.
Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.
Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.
Определение фазы индикаторной отверткой
Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.
1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.
2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.
3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.
4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.
Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.
Определение фазы мультиметром
Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.
Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.
Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.
1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.
2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.
3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.
4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.
Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.
Подготовительные работы
Начинается процесс с подготовки самих материалов, основного инструментария. Надо точно понять, на каких участках монтируют розетки. Места установки приспособлений отмечаются на схеме, которую готовят заранее. То же касается линий с проводами, выключателей. Без этого внутреннюю розетку в бетонной стене не разместить.
30-40 сантиметров от пола – стандартная высота розеток, когда речь идёт о жилых домах. В других случаях параметр выбирают индивидуально, в зависимости от особенностей, назначения самого помещения.
Дополнительные правила надо соблюдать, укладывая провода для розетки:
- Расстояние от потолка – минимум 15-20 сантиметров.
- Расходятся провода только по горизонтальной, вертикальной плоскостям. Диагональная прокладка – под запретом, согласно действующим нормативам. То же касается создания скруток между разными частями, зигзагов.
- 35 сантиметров – дистанция минимум между штробами, трубопроводом. При скрытой разновидности монтажа – в том числе.
Подводя итог вышесказанному
Несмотря на общепринятое расположение розеток и выключателей, блоки, объединяющие их, порой остаются единственным возможным решением. Можно долго рассуждать об их плюсах и минусах, но, если иного выхода нет, в подобных дискуссиях не будет смысла. Одно можно сказать точно – они довольно удобны. И если разобраться в схеме их монтажа, то становится понятно, что сложностей здесь практически нет. Конечно, если предыдущий мастер не демонтировал старый блок в доме советской постройки, не отметив назначение жилы. В этом случае придётся помучиться, прозванивая провода для определения нуля и сигнального провода, на которых напряжения нет.
Очень надеемся, что изложенная сегодня информация была полезна начинающим домашним мастерам. При возникновении любых вопросов по теме, излагайте их в обсуждениях ниже. Homius с удовольствием на них ответит. Там же можно оставить свой отзыв о статье, изложить личное мнение или поделиться опытом по данному вопросу с другими читателями. Если вам понравилась сегодняшняя статья, просьба не забыть её оценить. Ваше мнение поможет нам в развитии.
