Как собрать самодельную газонокосилку

Порядок действий

Чтобы сделать такой аппарат, который будет вам подходить и будет максимально соответствовать стоящим перед ним задачам, придерживайтесь следующего алгоритма:

  • составьте техническое задание;
  • подберите материалы;
  • нарисуйте чертеж;
  • изготовьте или купите недостающие детали;
  • соберите аппарат по чертежу.

Составление технического задания

На этом этапе определите, для чего вам нужна газонокосилка, а также какими характеристиками она должна обладать. К примеру, аппарат для небольшого придомового участка площадью пару соток (одна сотка – 100 м2) можно сделать с небольшой шириной скашивания (захвата), что снизит его вес и облегчит передвижение даже без привода на колеса.

Кроме того, важно учесть и параметры травы — чем она выше и жестче, тем более мощный двигатель придется ставить на косилку. Также необходимо определиться с другими характеристиками, то есть:

Также необходимо определиться с другими характеристиками, то есть:

  • размером колес (чем они крупней, тем выше проходимость и легче катить аппарат по участку);
  • возможностью установки и конструкцией травосборника;
  • функцией мульчирования и ее эффективностью;
  • типом двигателя;
  • приводом на колеса (нужен или нет);
  • регулировкой высоты скашивания (нужна или нет).

Подбор материала

Каких-то жестких критериев к применяемому материалу, за исключением того, что идет на изготовление ножа, не существует.

Корпус косилки можно сделать из:

  • стального или алюминиевого уголка;
  • листового металла;
  • толстого текстолита или гетинакса;
  • досок;
  • толстой фанеры или ОСП;
  • старой дверцы от шкафа или тумбочки;
  • обрезанной кастрюли (если корпус будет одновременно еще и декой).

Деку можно сделать из:

  • обрезанной кастрюли или ведра;
  • кровельного железа;
  • листового алюминия или оцинкованной стали;
  • стекловолокна и эпоксидной смолы.

Колеса можно подобрать от:

  • детской коляски;
  • самоката;
  • детского трехколесного велосипеда;
  • тяжелой игрушки;
  • тележки из магазина или со склада.

Нож можно сделать из стальной полоски толщиной 3–5 мм, а для редуктора и привода на колеса подойдут шкивы от старой техники и ремень генератора легкового автомобиля.

Достать аккумуляторный мотор подходящей мощности (0,5 и выше кВт) довольно сложно, разве что подвернется сломанная техника с таким двигателем. Или можно купить его и подходящий источник питания отдельно, но тогда затраты будут сопоставимы с ценой новой аккумуляторной косилки.

Составление проекта

Определившись с параметрами газонокосилки и доступными материалами, приступайте к созданию проекта, то есть чертежа и эскиза. На этом этапе постарайтесь продумать не только общую конструкцию косилки, но и исполнение каждого ее элемента, также крепление отдельных деталей друг ко другу.

Чем тщательней вы продумаете все мелочи, тем легче будет собирать аппарат по чертежу. Рисуйте чертеж и эскиз в крупном масштабе, чтобы можно было реально прорисовывать все детали и их положение друг относительно друга. Обязательно учитывайте свойства тех материалов, которые вы используете.

Используйте элементы чертежей и фото, которые можно найти на различных форумах или сайтах, ведь если кто-то нашел удачное техническое решение того или иного вопроса, то зачем еще раз это изобретать?

Изготовление или покупка деталей

Когда чертеж готов, определите, что вы сможете сделать самостоятельно, а что придется заказывать или покупать.

К примеру, для изготовления насадки на вал двигателя, к которой крепят нож, необходим токарный станок, если он у вас есть, то вы сможете сделать деталь самостоятельно, если же нет, то ее придется заказывать токарю.

Материалы и инструменты

Устройство собирают из таких компонентов:

  1. Электромотор. Требуется агрегат помощнее, так что желательно раздобыть старый пылесос советского производства. Например, марки «Буран» или «Ракета», оснащаемых электродвигателями мощностью 300 Вт и более.
  2. Текстолит. Пластина из этого материала используется в качестве несущей основы для установки мотора с ножом и колес. Размер — примерно 260х180 мм, толщина — 10 мм. Выбор в пользу текстолита объясняется его диэлектрическими свойствами — его применение снижает вероятность поражения электротоком. За неимением текстолита используют стальной лист толщиной в 3 – 4 мм, а еще лучше — большую сковороду, миску или днище от кастрюли или выварки. Такая основа имеет снизу борта, не позволяющие срезанной траве разлетаться во все стороны.
  3. Колеса. Используются колеса от тачки, складской тележки или детской коляски. Если коляска имеется в сборе, можно позаимствовать шасси целиком — тогда лишь останется закрепить на нем несущую основу с двигателем.
  4. П-образная ручка. Шасси от коляски ручкой уже оснащено, в остальных случаях ее можно изготовить из пластиковой трубы, металлической тонкостенной трубки или деревянных реек. На металлической ручке в том месте, где за нее берется пользователь, нужно закрепить резиновую накладку, например, из поливочного шланга, которая за счет диэлектрических свойств снизит вероятность поражения электротоком.
  5. Кнопка включения. Рекомендуется использовать самовозвратную кнопку, то есть такую, которая при отсутствии усилия со стороны пользователя автоматически переключается в положение «выключено». С ней газонокосилка получится максимально безопасной: если пользователь, оступившись, упадет или в какой-нибудь иной внештатной ситуации аппарат сразу выключится и нож остановится.
  6. Пластиковая бутылка либо жестяной лист толщиной 1 мм. Эти материалы понадобятся для изготовления кожухов, защищающих двигатель и элементы электроники от пыли и кусочков травы.
  7. Стальной уголок. При использовании металлической несущей основы из уголка делают раму для двигателя.

Понадобится и провод с вилкой. Вот что от него требуется:

  • гибкость: ею обладают провода с медными жилами;
  • наличие 3-й жилы для заземления;
  • длина, позволяющая достигать дальнего угла газона.

Колеса или шасси подбирают с учетом двух факторов:

  1. Диаметр: чем он больше, тем меньше усилий потребуется для перемещения газонокосилки. Но при этом нужно так сконструировать аппарат, чтобы нож располагался в 5 – 6 см от земли. При такой высоте срез выполняется ровно и газон выглядит аккуратно.
  2. Число колес.

Обычно рассматривают два варианта:

  • два колеса: при таком исполнении косилкой легко маневрировать, так что становятся доступными узкие и труднопроходимые участки. Но сложно постоянно держать нож в горизонтальном положении.
  • три колеса: не столь маневренный вариант, но зато устойчивый: нож постоянно расположен горизонтально. Третье колесо устанавливают сзади. Удобно, если оно поворачивается вокруг вертикальной оси.

Подходит и 4-колесное готовое шасси, но специально устанавливать на несущую основу 4 колеса нерационально, поскольку в сравнении с 3-колесным такой вариант никаких преимуществ не имеет.

При отсутствии готовых колес их вырезают электролобзиком из пластика или дерева.

Инструменты нужно подготовить такие:

  • сварочный инвертор с электродами;
  • болгарка с дисками для резки металла;
  • дрель с набором сверл по металлу;
  • электролобзик (если нет готовых колес);
  • паяльник;
  • отвертки и гаечные ключи;
  • плоскогубцы;
  • молоток;
  • керн, чертилка;
  • рулетка, линейка;

Для разметочных работ пригодится мел или маркер.

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

https://youtube.com/watch?v=HSzh7bGykq8

Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

Как сделать косилку из бензопилы своими руками?

Самый простой вариант изготовления – это самодельная косилка на базе бензопилы. В конструкции цепного садового инструмента уже есть почти все необходимое для работы. Изготовителю остается доукомплектовать устройство недостающими узлами.

Перед началом сборки газонокосилки из бензопилы потребуется изучить чертежи. Во время их подготовки необходимо указать размеры всех используемых деталей и порядок их установки непосредственно на косилку.

После изучения схем нужно подготовить материалы, которые понадобятся во время работы:

  • металлический уголок – необходим для сборки жесткого опорного каркаса;
  • стальная пластина – требуется для установки и крепления двигателя;
  • 2 пары колес от садовой тележки или детской коляски;
  • крепежная рейка или пара роторных дисков;
  • 5-сантиметровый кусок трубы;
  • шестерня и подшипник для соединения с трубой;
  • ножи из стального полотна, которые можно снять с хозяйственной ножовки по дереву;
  • болты, гайки, скобы и другая крепежная фурнитура.

Из инструментов конструктору потребуется сварочный аппарат, дрель с набором сверл по металлу, а также болгарка с комплектом дисков разного диаметра.

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

  1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
  2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
  3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
  4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
  5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
  6. Дальше требуется установить ручку для управления конструкцией.
  7. Под платформу монтируется защитный кожух для управления.
  8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
  9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

  • установить включатель и выключатель в удобном месте возле ручки аппарата;
  • подсоединить кабель питания с вилкой;
  • монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Самоделки из стиральной машинки

Самоделки из стиральной машины и двигателя

Поэтому, если у вас завалялась без дела старая стиральная машинка «Рига», «Малютка», а возможно даже что-то и поновее, типа машинки автомат, то, не спешите избавляться от этой бытовой техники.

Какие самоделки из стиральной машины можно сделать?

Стиральная машинка состоит из различных узлов и механизмов. Самыми ценными для изготовления самоделок и поделок, являются:

  1. Корпус;
  2. Барабан;
  3. Электрический двигатель.

Из двигателя стиральной машины можно сделать точильный станок, а также станок для полировки дисков, небольшую циркулярку, газонокосилку, и, множество других самоделок.

Барабан стиральной машинки можно приспособить под устройство небольшой печки, мини коптильни или уличной дровницы. В общем, идей на эту тему хватает с лихвой. О том, что можно сделать из стиральной машины и будет рассказано в этой статье строительного журнала samastroyka.ru .

Коптильня из стиральной машины Рига

Используя старую стиральную машину Рига для изготовления коптильни не придется что-либо много переделывать. Здесь можно пойти двумя путями: использовать целиком стиральную машинку предварительно сняв с неё все части, которые могут расплавиться, либо же приспособить под коптильню один лишь барабан.

Чтобы сделать коптильню из стиральной машины Рига, сначала понадобится:

  1. Снять электродвигатель, конденсатор и элементы управления;
  2. Убрать внутри все резиновые и пластиковые элементы, которые могут расплавиться под воздействием высоких температур;
  3. После этого потребуется заварить днище стиральной машины куском металла, а сбоку корпуса, внизу, прорезать отверстие под топку;
  4. В барабане стиральной машины, также потребуется вырезать отверстие, для того, чтобы дым смог беспрепятственно подниматься вверх;
  5. Учитывая то, что к стиральной машинке «Рига» уже идет заводская крышка из металла, то эту часть самодельной коптильни, можно оставить без изменений.

Теперь остается чуть ниже верха стиральной машинки прикрутить несколько креплений под сетку, и, вуаля, мини коптильня готова!

Траворезка своими руками из стиральной машины

Кстати, из той же стиральной машинки Рига советского образца, можно сделать эффективную траворезку . Для этих целей придется немного переделать верх стиральной машины, закрепив металлические уголки и двигатель на них, с ножами из тонкой стали.

Нижний двигатель, тот что стоял в стиральной машинке, можно так и оставить без изменений. Единственное что потребуется сделать, так это переходник для установки на вал ножей, которые могли бы тщательно измельчать траву. Кстати, ножи верхнего и нижнего двигателя самодельной траворезки из стиральной машины, обязательно должны вращаться в разные стороны.

Как сделать дровницу из барабана стиральной машинки

Если в гараже пылится без дела нерабочая стиральная машинка автомат, то из её барабана можно сделать оригинальную и достаточно вместительную дровницу. Чтобы сделать дровницу своими руками, сначала потребуется разобрать стиральную машинку, после чего демонтировать с неё барабан.

Теперь остается прикрутить снизу барабана ножки или смастерить металлическую подставку для этих целей. Если излишне напрягаться нет желания, то можно легко установить самодельную дровницу и на поддоны, или что-то вроде них. На этом, оригинальная дровница из барабана от стиральной машинки готова.

Самоделки из двигателя от стиральной машины

Наибольшее внимание, кроме траворезки из стиральной машинки, заслуживает внимание точильный станок из двигателя и газонокосилка

И если с точильным станком от двигателя стиральной машинки, все более менее понятно, то вот при изготовлении самодельной газонокосилки придется повозиться.

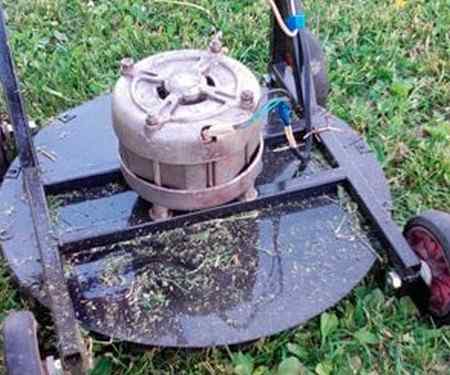

Газонокосилка из стиральной машины

Ну, во-первых, потребуется сделать основу, к которой можно было бы закрепить двигатель от стиральной машины и колеса. Сделать её можно из толстой фанеры, но лучше приспособить под этих цели, какой-то материал попрочнее.

Во-вторых, сверху основы придется просверлить отверстие под вал двигателя, после чего смастерить колпак для его защиты от травы и мусора. Ножи для установки на двигатель можно вырезать из ножовки по дереву, уж очень там хорошая сталь, которая как раз и пригодна для этих целей.

Общее строение и разновидность

Существует несколько типов газонокосилок:

  • бензиновые;
  • электрические;
  • механические;
  • аккумуляторные.

Преимущества первых — эффективности работы.

Газонокосилка из стиральной машины

Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.

Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.

Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:

  • нож;
  • ручка управления;
  • колеса;
  • двигатель достаточной мощности;
  • защитный чехол;
  • кабель питания.

Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.

Газонокосилки сделанные своими руками

Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.

Как сделать газонокосилку своими руками?

В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.

Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.

Нож

Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.

Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.

Вал

Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).

Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.

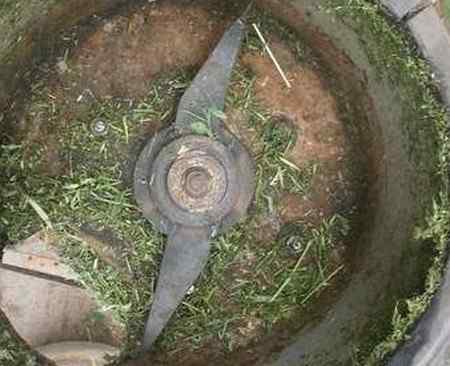

Вал с ножом для газонокосилки

Колеса

Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.

Двигатель

Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.

Правила безопасности

Начну с этого раздела дабы напомнить: любая самодельная конструкция газонокосилки может причинить вред здоровью. Особенно актуально это требование для:

  1. электрического оборудования;
  2. вращающихся с большой скоростью деталей механизмов.

Рассмотрим вкратце эти два фактора.

Электрическая опасность триммера

Электроэнергия не думает о вашем здоровье. Она создает путь тока там, где для него предоставлены лучшие условия и меньшее электрическое сопротивление. Получить удар током можно даже от случайных вещей: одежды, окружающих предметов, стоящего автомобиля. В этом нет ничего странного. Надо заботиться о себе, применять средства защиты.

При создании электрического триммера своими руками сразу обращайте внимание на прочность и качество изоляции всех токоведущих частей как внутри двигателя, так и на наружной схеме. Ее монтаж должен выполнять квалифицированный работник. Во время работы самодельный триммер необходимо:

Во время работы самодельный триммер необходимо:

  1. подключать через исправный удлинитель:
  2. обязательно использовать защиту автоматическим выключателем, который спасет вашу жизнь при коротком замыкании в схеме;

не пренебрегать защитой УЗО, которая автоматически прекратит путь тока через ваше тело в случае любого повреждения изоляции оборудования.

Все три перечисленных устройства следует проверить. Они должны отвечать требованиям безопасности по техническим характеристикам, уставкам, быть правильно налаженными.

Помните про общие рекомендации: не работать в сырую погоду и не косить траву газонокосилкой с росой. Влажная среда хорошо проводит электрический ток.

Опасности механической схемы

Коллекторные двигатели развивают очень большие скорости вращения. У пылесосов они могут составлять от 11000 до 30000 оборотов в минуту. Этого вполне достаточно для того, чтобы из-под режущей головки вылетел мелкий камушек, кусок проволоки или щепки, как пуля из винтовки.

Отличие будет в том, что направление пули выбирает снайпер, а камушка из газонокосилки — случай. Куда он полетит предугадать невозможно. Поэтому при работе необходимо:

  • обеспечить устойчивое положение тела, что является общим требованием безопасности при работе со всеми инструментами;
  • защитить себя плотной одеждой из натуральных хлопчатобумажных тканей или джинсовки;
  • надевать на ноги прочную обувь, а не открытые сандалии;
  • пользоваться очками или защитной маской.

Газонокосилка на колесах из аккумуляторной болгарки

Еще один вариант косилки из болгарки – ручной портативный триммер на колесах, которым можно подравнивать газон в самых труднодоступных местах.

Какие материалы для изготовления понадобятся:

  • кастрюля или небольшой баллон от фреона;
  • стальной лист;
  • 4 колеса, подшипники и оси;
  • отрезок металлической трубы с круглым сечением;
  • кусок толстой углеродистой стали для изготовления ножа.

Список необходимых инструментов:

  • болгарка с насадками для резки металла и шлифовки;
  • сварочный аппарат;
  • дрель с коронкой по металлу;
  • необязательны, но желательны – токарный станок и ленточная шлифовальная машина, баллончик краски;
  • маркер и рулетка.

Процесс изготовления косилки своими руками:

  1. Чтобы сделать корпус, от пустого газового баллона нужно отрезать верхнюю или нижнюю часть. Найдя центр выпуклого дна, вырезать его болгаркой и приварить ровный кусок листовой стали.
  2. Следующий шаг – изготовление хомута (одного или двух) для крепления болгарки к корпусу. Его можно изготовить из куска трубы или толстой стали. Сделать отверстие в центре корпуса по диаметру хомута и приварить его.
  3. Сделать патрубок для отвода скошенной травы: просверлить в корпусе отверстие и приварить колено из трубы таким образом, чтобы трава в процессе работы не летела на вас.
  4. Нож для будущего триммера вырезать и заточить. К центру заготовки приварить длинную гайку. Чтобы на ось не наматывало траву, можно приварить над осью кусок трубы, а торец заварить и просверлить отверстие под гайку.
  5. Далее необходимо подготовить оси для колес: просверлить их вдоль, нарезать резьбу под винты и прикрутить колесики. Готовые оси приварить к металлическому корпусу, при необходимости сделать стальные щитки для надежности крепления.
  6. Заключительным этапом является покраска и сборка конструкции. Можно приступать к работе.

Основа качественной электрической поделки

Запросто своими руками из болгарки можно смастерить электрокосу. Главное, чтобы данная поделка была качественной и постоянно использовалась до полного износа. Потом ее можно применять для разных видов работы.

Садовый триммер быстро делается своими руками и долговечен в эксплуатации.

Стрижка газонов не требует особых требований для самодельных триммеров. Минимальные приспособления обеспечивающие подключение аппарата:

  • Простой удлинитель, толщиной 2,5 мм;
  • Электрическая вилка;
  • Рабочий выключатель.

Сам садовый триммер имеет следующие составляющие:

  1. Корпус с вентиляционным отверстием, который покрыт частью ПЭТ бутылки.
  2. Огибающая корпус стальная полоса 20 см на 8 см.
  3. Болты, скрепляющие все отверстия.
  4. Ручка, приваренная к 15-ти дюймовой круглой трубе.
  5. Изолента, обтягивающая все соединения. Например: выключатель, вилку, приваренные гайки М10, трубы и т.д.

Для скрепления всех заготовленных деталей сверлятся отверстия размерами от 2,5 мм до 4,5 мм. Все они распределяются по триммеру равномерно. Так чтобы закручиваемые гайки не мешали друг другу.

Диски собранного триммера находятся на расстоянии около 3 см друг от друга. Что обеспечивает проход срезанной травы.

Круговой вал скрепляется зажимной гайкой. Так затягивается конечность, из которой не вылетят острые вертящиеся диски.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

  • двигатель;
  • каркас – опора, на которой будут располагаться все детали;
  • кожух защитный;
  • ножи;
  • колеса;
  • ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
