Самодельный триммер: 4 варианта изготовления

Правила эксплуатации самодельного мопеда

Чтобы продлить сроки эксплуатации мопеда с мотором от триммера, его владельцу нужно придерживаться ряда важных правил.

В их список входит:

  • своевременная замена расходных деталей – если долго не менять воздушный фильтр и другие элементы мопеда, то его важные механизмы начнут работать под повышенной нагрузкой. Это приведет к более сложной поломке самоделки:
  • использовать для заправки качественный бензин и моторное масло – если заливать в топливный бак мопеда некачественный бензин, то достаточно быстро владелец велосипеда столкнется с необходимостью замены ЦПГ двигателя;
  • вовремя смазывать используемый редуктор – это предотвратит работу механизма под высокими нагрузками;
  • смешивать бензин и масло строго в указанной производителем триммера пропорции – если залить больше масла, чем это указано в инструкции, то это приведет к заливанию свечи зажигания мотора;
  • регулярно проверять состояние крепежей – не затянутые до конца болты грозят не только падением двигателя, но и травмой для владельца;
  • красить царапины и сколы сразу же после их появления на раме – это предотвратит дальнейшую коррозию остова мопеда;
  • не допускать перегрева двигателя от триммера – при частой эксплуатации мопеда нужно делать перерывы. При этом, если велосипед используется в жаркую погоду, то его мотору нужно давать остывать каждые 15 минут езды. Если на улице прохладно и ветрено, то количество перерывов можно сократить до 1 раза на каждые 25–30 минут езды;
  • своевременно менять резину на колесах мопеда из триммера – зимой на колеса самоделки нужно устанавливать резину с шипами. Это предотвратит проскальзывание колес и повысит безопасность при эксплуатации велосипеда.

Также владельцу велосипеда с мотором от триммера потребуется следить за весом груза, перевозимого на самоделке. Если багаж будет слишком тяжелый, то это может приведет к перегреву и серьезной поломке двигателя, а также других механизмов приспособления.

Садовый измельчитель своими руками

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

  • К доске хомутами прикрепляют двигатель мотокосы.
  • Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
  • Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
  • Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Травокосилка на основе бензопилы

Бензопила – это инструмент, любимый в народе. Для нее создали огромное количество съемных агрегатов – от насадки культиватор до бура. Существуют и другие варианты ее использования. Одним из них может быть триммер, а точнее — газонокосилка на колесах, так как большой вес не даст держать такую сборку в руках.

Тележка

Исходя из размеров инструмента, делается тележка. Она может выглядеть в форме металлической рамки с колесами по углам и ручкой для перемещения. Наиболее удобное количество колес, по отзывам специалистов, – 4. Это улучшает маневренность. Внутрь крепится бензопила со снятым штурвалом и шиной так, чтобы вал оказался смотрящим вниз. На ручку будущего триммера крепится штурвал и удлиняется трос для возможности заводить устройство, не наклоняясь.

Механизм кошения

Наибольшая сложность в изготовлении травокосилки из бензопилы заключается в механизме кошения. Чтобы его сделать, потребуется сварить специальную насадку. Для этого нужно взять две металлических трубы длиной 40 см и диаметром 50 и 58 мм. Трубка меньшего диаметра приваривается к звездочке двигателя. После этого она вставляется внутрь большей по диаметру трубы и крепится болтами с контргайками. Это делается для того, чтобы была возможность регулировать высоту ножей. Если эта опция не требуется, можно обойтись одной трубой.

Ко второй части трубы приваривается нож. В силу высокой производительности двигателя можно сделать режущий диск из металла толщиной 4 мм и диаметром до 180 мм. К диску крепятся болтами ножи длиной 120 мм и шириной 30 мм. Отличным материалом для их изготовления послужит старая двуручная ножовка. Подобный режущий блок подойдет для высокой и густой травы — мощности двигателя хватит, чтобы с ней справится, а ножи при этом не будут быстро тупиться и приходить в негодность.

Усиленная конструкция с двумя ножами

Чтобы увеличить ширину обрабатываемого участка за один проход, можно сделать конструкцию с двумя ножами. В этом случае к коленчатому валу крепится шкив или звездочка. Используя ранцевый ремень или велосипедную цепь, передается крутящий момент на вал ножа. При этом режущие части разносятся спереди по бокам. А каркас в данном случае выполняется так, чтобы до передних колес режущие элементы не доставали. Они крепятся с помощью подшипников и также имеют шкив или звездочку.

Звездочка и шкив подбираются таким образом, чтобы вращение ножей осуществлялось со скоростью 500 оборотов в минуту – это обеспечивает ровный срез. Угол заточки ножа оптимально делать 60 градусов, в противном случае его потребуется часто подтачивать заново. Длина ножей подбирается, исходя из ширины несущей конструкции, таким образом, чтобы при вращении между ними оставался минимальный зазор. Противоположная острию часть загибается под небольшим углом, что делает ее своеобразной лопастью. Это дает обдув – трава не будет налипать. Нож не следует крепить намертво, чтобы при попадании камней он менял свое положение, так как проще вернуть его на место, чем выполнить ремонт двигателя или вала.

Совет! Чтобы правильно собрать косилку из бензопилы, рекомендуется посмотреть тематические видео, так как конструкция здесь сложнее, чем у предыдущих моделей.

Триммер из болгарки

Еще один простой и удобный вариант — сделать электрический садовый триммер из болгарки. В целом схема сборки аналогична предыдущему способу, но с той разницей, что крепить электроинструмент к держателю еще проще. Если снять с болгарки имеющийся в комплектации защитный кожух, то в эту резьбу можно прикрутить П-образный крепеж, сваренный самостоятельно. Закрепить его на держателе можно посредством болтов или сваркой, если в будущем разбирать самодельный триммер не планируется. Некоторые умельцы к крепежу сразу приваривают защитный кожух.

На заметку! Удобство использования болгарки в качестве основы для триммера заключается в том, что нож к ней крепится очень легко на уже имеющийся механизм. Сам режущий элемент может быть сделан из старого дискового ножа от циркулярной пилы. При отсутствии такового можно воспользоваться леской или проволокой.

Итак, сделать триммер собственноручно вполне реально. При наличии всех необходимых элементов это не потребует никаких затрат и отнимет минимум времени

Однако при сборке крайне важно подумать о собственной безопасности. Рекомендуется воспользоваться уже существующими схемами изготовления или посмотреть видео

а не изобретать собственную конструкцию, которая может не уHonor некоторые нюансы и стать не только малоэффективной, но и опасной.

Плюсы и области применения насадки-болгарки

Самодельное оборудование для пилы дает возможность соединить в одной конструкции достоинства сразу 2 механизмов – мощность бензинового инструмента и массу плюсов болгарки. Благодаря такой компоновке, это оборудование способно выполнять множество функций в хозяйстве. Оно может быстро разрезать металлические или бетонные предметы любой формы и толщины в местах, отдаленных от источников электропитания. Насадка-болгарка на бензопилу также имеет ряд других преимуществ:

повышенные показатели мощности – в этом самодельная насадка болгарка в разы превосходит большинство стационарных аналогов;

цена – самоделка стоит в разы дешевле магазинных болгарок;

простота в обслуживании и ремонте – сделав самодельную насадку-болгарку, владелец будет идеально знать ее устройство. Это даст ему возможность быстро устранить любую неисправность оборудования.


В хозяйстве самодельное оборудование может использоваться для разрезания следующих видов материалов:

  • металла;
  • природного камня;
  • железобетонных и бетонных конструкций;
  • кирпича.

Нередко самодельные насадки используются для зачистки швов, оставшихся после сварки. Для большинства изготовленных насадок используются алмазные или армированные, а также циркуляционные пилы.

Основные этапы работ

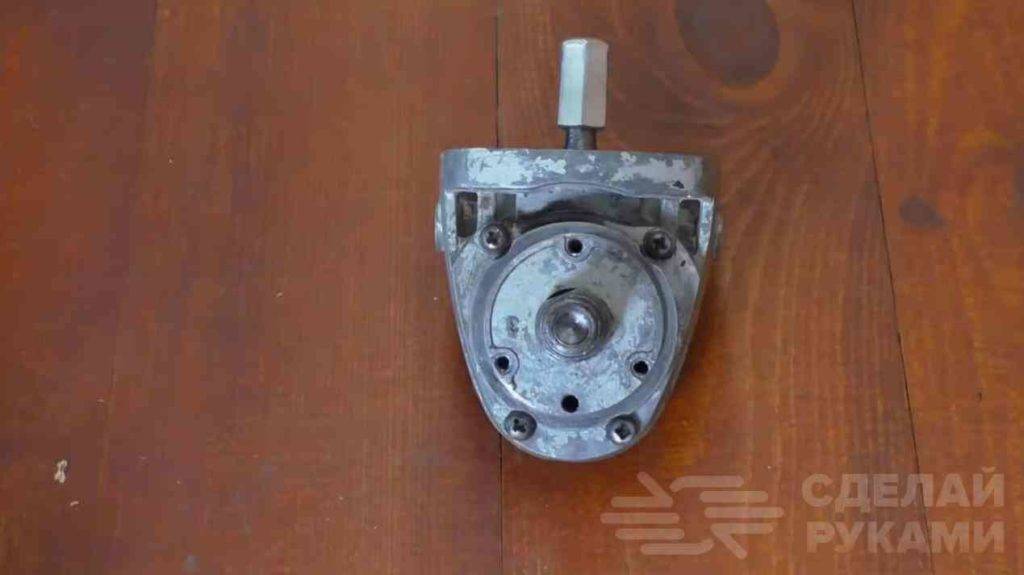

Итак, у нас осталась часть вала якоря, которая уходит в корпус редуктора. На этом «огрызке» нужно нарезать резьбу. Потом накручиваем удлиненную гайку.

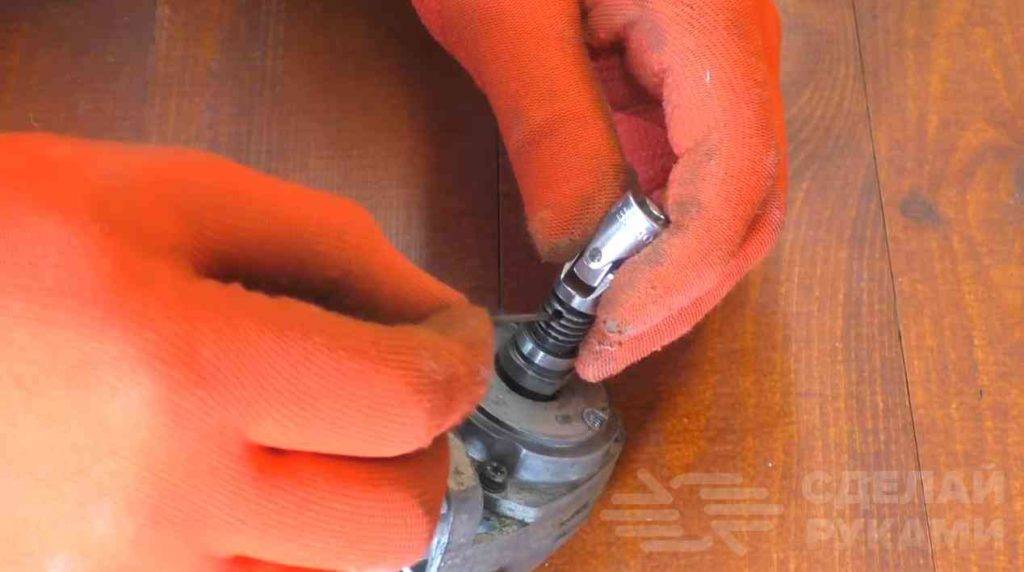

Также надо будет поработать немного с валом редуктора. В нем необходимо рассверлить «посадочное место» под вертлюг, а сбоку — просверлить отверстие для его фиксации.

1

Приспособление для изготовления самодельных петель

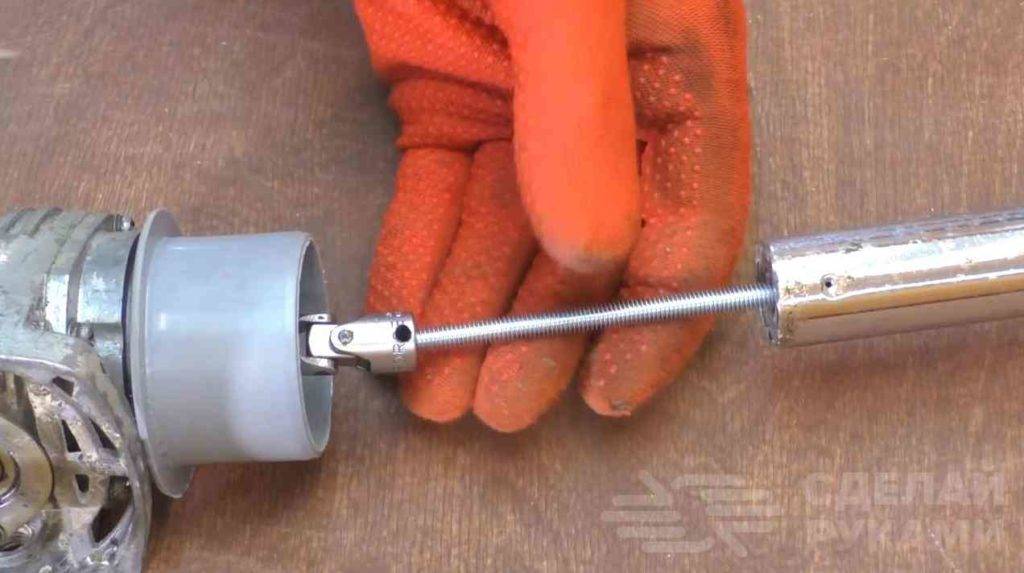

К корпусу редуктора автор прикручивает заглушку для пластиковой канализационной трубы. К свободному концу вертлюга крепится конец шпильки.

Сама шпилька находится внутри трубы и проходит через подшипники. Корпус триммера автор делает из обрезков пластиковых труб.

В качестве привода можно использовать шуруповерт или дрель (как сетевую, так и аккумуляторную).

Подробно о том, как из старой болгарки сделать триммер, можно посмотреть в видеоролике на сайте.

Триммер из болгарки своими руками

У многих из нас есть дача либо придомовой участок. Уход за ним занимает немало времени, особенно часто требует к себе внимания растущая трава и сорняки. Автор канала «Make it Extreme» тоже озадачился этим вопросом. И создал очередную «насадку», которая, без изменений в конструкции болгарки сможет превратить ее в триммер. Настолько же быстро, как поменять диск с режущего на зачистной, и сменить положение ручки. Прочитав эту статью, Вы поймете, как такое приспособление можно сделать самому.


По поводу инструмента. Токарный станок не нужен! Минимальный набор. 1. Шуруповерт с насадками и коронками по металлу. 2. Болгарка, после изготовления — можете на ней и испытывать. 3. Сварочный аппарат. 4. Тиски.

Автор, конечно, использовал дополнительный арсенал. * Плазменный резак. * Торцовочная пила. * Сверлильный станок. * Газовая горелка.

Материалы тоже не вызовут сложностей. Алюминиевая труба, немного стальной полосы. Листовая сталь 2-4 мм. 10см стальной трубы. Гайки, шайбы, болты. Крепкая лента из ткани, на подобии ремня для сумок или ремней безопасности. Краска аэрозольная.

Из стальной трубы (по диаметру хомута защитного кожуха болгарки) вырезает кольцо при помощи торцовочной пилы.

Зажимает колечко в тисках, и делает надрез болгаркой.


Вот на это место он должен очень плотно садиться.

Начинает процесс сборки с защитного кожуха триммера, на его базе вся конструкция и будет строиться. В заранее сделанной заготовке из стального листа сверлит отверстие, его диаметр должен быть равен внутреннему диаметру полученного обжимного кольца.


Приваривает кольцо к кожуху. Вот так должно получиться.

Из стальной полосы делает «ушки» крепления болгарки к кожуху. Размечает, сверлит ступенчатым сверлом до диаметра крепления ручки болгарки, обычно это 12 мм или 14 мм.

Разрезав, получает вот такие заготовки. Приваривает их к кожуху.

Далее, из стального листа, изготавливает прямоугольник. Это будет юбка для кожуха, пользуясь плазморезом. Конечно, можно и болгаркой, но так намного красивее!

Сначала точечно прихватывает сваркой юбку.


Затем делает уже несколько длинных швов. При помощи плазмореза скругляет передние углы юбки.


Зажав стальную полосу в тисках, формирует два крепления для штанги.


Приваривает их к крышке кожуха. Между верхними частями креплений приваривает втулку из стальной трубы. В нее будет вставляться штанга. Из еще одного обрезка трубы и тонких трубок делает верхнюю ручку. Отрезает кусок алюминиевой трубы, это будет штанга.


Вставляет ее в держатель, фиксирует саморезами при помощи гайковерта.


Надевает на штангу верхнюю ручку. Так же закрепляет.

Теперь делает ремень из прочной тканевой ленты.


При помощи пробойника делает в ленте отверстие, зажимает болтом с гайкой, подкладывая шайбы.


Приваривает к верхней ручке вилку для крепления ремня. Закрепляет его.


Шуруповертом с коронкой высверливает в штанге отверстие для провода. Пропускает кабель питания через штангу.


Приваривает к ручке посадочное место для кнопки включения.


Вытаскивает провод, обжимает клеммы, подключает и устанавливает кнопку на ее место.

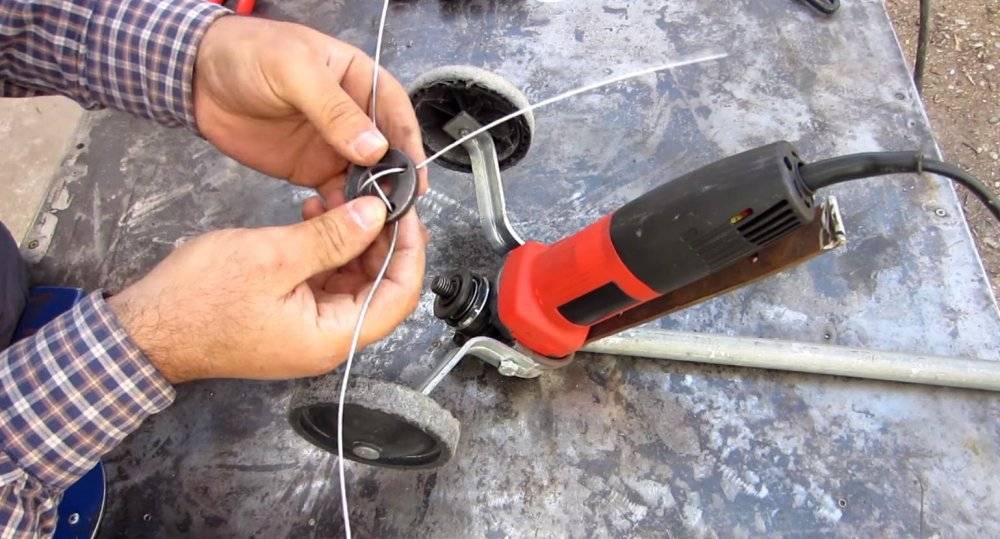

Подготавливает «косильную» насадку, используя нить для триммеров. Просто продевает два отрезка через отверстия в родной гайке от болгарки.

Закрепляет болгарку на триммере, устанавливает насадку. Проводит предварительные тесты, возможно будут нужны доработки. Да, автору необходимо изменить форму юбки. Отмечает места реза мелом, затем плазморез — в помощь.


Вот такая оптимизированная форма защитного кожуха получилась.


Убирает грубые недочеты и скругляет края зачистным диском.


Готовит к покраске мягкой абразивной насадкой, удаляя ржавчину. Собственно финал, покраска аэрозолью. Да, еще один маленький штрих, затычка в ручку и термоусадка.


Устанавливает болгарку, зажимает крепежные болты, надевает насадку и пристегивает ремень. К тестам триммер и автор готовы! Результат — на очень хорошем уровне!

Спасибо автору за очередную прекрасную идею использования УШМ не по назначению =) Соблюдайте технику безопасности!

Всем качественного самодельного инструмента!

Источник

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

триммер, болгарка, своими руками

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

  • двигатель;
  • ножи, установленные на рабочем валу;
  • раму (обычно металлическую);
  • защитный кожух;
  • короб, предназначенный для приема срезанной растительности;
  • пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

READ Как Ставить Редуктор На Триммер

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Газонокосилка своими руками

Газонокосилка облегчает процесс ухода за декоративными травянистыми насаждениями, а также ускоряет работу при наличии больших площадей, которые требуется обрабатывать. На рынке такого оборудования представлено множество готовых, удобных в эксплуатации моделей, но стоят они дорого, поэтому доступны не каждому. Также они быстро выходят из строя в условиях наличия на участке больших сорняков и камней. Самоделки обходятся гораздо дешевле, чем заводские аналоги, к тому же они практичнее в работе.

Составными частями конструкции газонокосилки выступают:

  • двигатель (бензиновый либо электрический), являющийся основой создаваемого механизма;
  • каркас, предназначенный для закрепления на нем всех деталей устройства;
  • кожух для защиты;
  • ножи;
  • ручки и колеса;
  • блок системы управления создаваемым агрегатом.

Народными умельцами изобретено много различных способов переделывания триммера в газонокосилку. Простейший вариант представлен на видео:

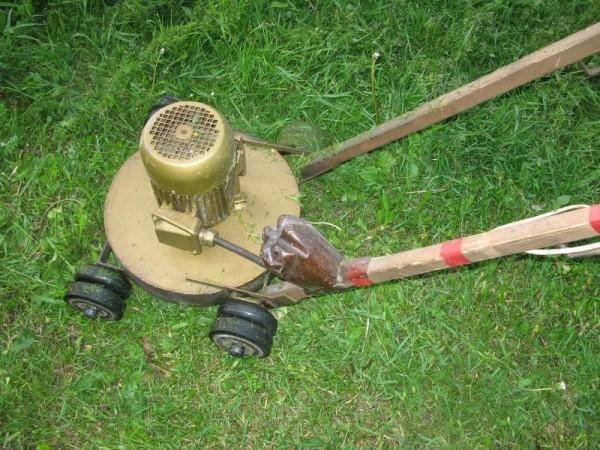

Очень распространен на практике каркасный вариант самодельного устройства. Инструменты и материалы для самостоятельной реализации проекта потребуются такие же, как и в предыдущем случае. Плюс еще понадобится:

  • лист фанеры (либо металла толщиной 3-4 мм);
  • металлический уголок 25х25 мм;
  • 2 м труб разных диаметров.

Процесс изготовления происходит следующим образом:

  • из уголка сваривают прямоугольный каркас 50х60 см;
  • по углам устанавливают колеса нужного размера, которые можно взять даже со старых игрушек;
  • сверху на каркас закрепляют вырезанную по его размеру фанеру или приваривают металл;

  • в центре тележки делают отверстие для штанги триммера и крепления для нее;
  • изготавливают нож либо выбирают подходящий готовый вариант;
  • далее закрепляют мотокосу на тележке;
  • устанавливают нож;
  • монтируют для защиты от разлетающейся в разные стороны срезанной травы кожух сзади на тележку;
  • приступают к опробованию устройства.

Способов изготовления ножей множество, а также кардинально разнится их форма (конструкция). При этом применяют различные материалы и старые инструменты (например, старая пила по дереву). Главный принцип заключается в том, чтобы ножи были хорошо заточены и сбалансированы — это необходимо для предотвращения вибраций техники во время работы.

Часто встречается, что используют не старую мотокосу, а только двигатель от триммера и блок управления им. В таком случае понадобится изготовить ручки для тележки и закрепить все детали конструкции на каркасе.

При сборке газонокосилки и во время работы с ней обязательно следует придерживаться техники безопасности, чтобы избежать травм. Для сбора скашиваемой травы также можно прикрепить к агрегату мешок.

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Особенности конструкции и изготовления измельчителя травы

Различают два типа траворезок: бензиновые и электрические. Первые позволяют выполнять работы в любом месте участка. Аппарат справляется не только с травой, но и с ветками. Вторые привязаны к месту, хотя менее тяжелые. Качество зависит от мощности двигателя.

Принцип работы измельчителя схож с кухонным комбайном. Траву помещают в резервуар, в котором расположены ножи. Электромотор приводит в действие вал. Ножи начинают вращаться и измельчать траву. Конструкция состоит из:

  • двигателя;
  • вала с ножами;
  • металлической рамы – опора;
  • кожуха защитного;
  • приемного контейнера.

Специалисты рекомендуют устанавливать двигатель 3000 Вт с 1500 оборотов в минуту. Чем выше скорость, тем лучше будет измельчены отходы, и ботва не будет наматываться на вал. В приусадебном хозяйстве измельчитель травы используют для:

  • утилизации отходов;
  • заготовки корма для животных и птицы;
  • приготовления мульчи или сырья для компоста.

Нож для триммера своими руками

Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.

  1. Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
  2. Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
  3. После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
  4. Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
  5. Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
  6. Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.
  • https://usamodelkina.ru/11252-kak-sdelat-prostoy-elektro-trimmer-iz-bolgarki.html
  • https://ctln.ru/kak-sdelat-trimmer-iz-dreli/
  • https://7ogorod.ru/prochee/gazonokosilka-svoimi-rukami.html
  • https://newsdbase.ru/kak-sdelat-trimmer-iz-dreli/
  • http://tehnika.expert/dlya-sada/trimmer/kak-sdelat-agregat-svoimi-rukami.html

Как устроен триммер

Чтобы сделать триммер в домашних условиях, следует предварительно понять принцип его работы и конструкцию. В общем случае все ручные косилки классифицируются на бензиновые и электрические. Первый вариант удобнее, ведь пользователь не привязан к розетке, но для изготовления самодельного устройства чаще берутся электрические двигатели от бытовой техники или инструментов.

Конструкция обоих видов ручных травокосилок включает:

  • двигатель (электрически или бензиновый) – подойдет от бытовых инструментов (шуруповерт, дрель, болгарка), от стиральной машины, а также бензопилы;
  • бак — для бензинового двигателя;
  • стартер – лучше всего использоваться простую кнопку с возвратным механизмом;
  • штанга – цельная из дерева или металлической трубы (отлично подойдет алюминиевая труба, так как она легче), также можно сделать секционную конструкцию, которая позволит подогнать держатель под рост разных людей;
  • рукоять для удобства работы, на которой размещают и кнопку — она должна иметь удобный хват и выполняться из нескользкого материала;
  • нож или леска — лучше использовать ножи, так как леска быстрее рвется;
  • защитный кожух – мощно сварить из тонкого металла, вырезать из пластиковой бутылки большого объема или использовать старую сковороду.

Совет! Нож лучше изготавливать из инструментальной стали, старого диска от циркулярной пилы либо ножовки. Он может быть цельным или со сменным лезвием. Второй вариант удобнее, так как при повреждении достаточно будет просто поменять кромку.

Однако стоит понимать, что заводские конструкции сложнее, чем самодельные устройства. И получить полный аналог магазинного триммера не получится. Ниже приведены рекомендации по сборке функциональной ручной косилки из разной техники.

Самоделки, что можно сделать своими руками, куда приспособить редуктор

Значительное количество механизмов работает на числах оборотах вала после редуктора болгарки. Поэтому вариантов применения редуктора УШМ для функционирования других устройств имеется большее количество. Вместе с нестандартными способами применения целой болгарки для самоделок, мастерами технического творчества создаются интересные композиции. Некоторые представлены авторами в специально снятых видео.

На триммер

Владельцев дачных и приусадебных участков заинтересует следующее видео. Многие из них пользуются триммерами для содержания территории в надлежащем порядке. Не исключен вариант выхода из строя электродвигателя, установленного на таком устройстве. Автор предлагает использовать вместо него болгарку. Для чего изготавливается кронштейн из отходов материалов, который монтируется на место сгоревшего двигателя. Кроме кронштейна следует изготовить переходник от шпинделя болгарки к гибким валам триммера. В установленную конструкцию крепится болгарка и триммер готов к выполнению покоса разросшейся травы.

Количество оборотов такой модернизированной конструкции порядка 10000 оборотов в минуту. На таких оборотах покос травы осуществляется достаточно эффективно. Возможно, что применение болгарок минимального ряда мощностей для снижения весовых и габаритных характеристик триммера будет приводить к перегреву болгарок при работе. Следует следить за температурой редуктора болгарки и при необходимости делать перерывы.

Привод культиватора: Крот и не только

Владельцам земельных участков будет полезен опыт автора следующего видео. На культиваторе вышел из строя бензиновый двигатель внутреннего сгорания. На его место автор придумал крепление для болгарки и соединил шпиндель редуктора болгарки с редуктором культиватора. Обороты болгарки безусловно выше, чем у бензинового двигателя. Однако, рекламируемого автором повышения производительности вряд ли произойдет. Проблема перегрева коллекторного двигателя останется и частые остановки, как защита от него, останутся. Хотя для владельцев относительно небольших участков применение такого культиватора будет эффективно.

Станок

В качестве одного из конструктивных элементов создаваемого автором в следующем видео сверлильного станка является редуктор от болгарки (!как разобрать редуктор вы узнаете здесь). Работа в паре с электродвигателем от стиральной машинки дает возможность получения оборотов сверла в соответствии с требуемыми технологическими режимами обработки материалов. Ротор болгарки обрезается по длине, необходимой для надежного закрепления резиновой втулки, выполняющей роль упругой муфты. Другой конец втулки крепится на вал электродвигателя. Крепление производится с помощью хомутов.

Станок имеет несколько степеней свободы. Кроме подъема вверх/вниз с помощью рукоятки и подпружиненных подвесок, рычажная система позволяет менять местоположение режущего инструмента в горизонтальной плоскости. Целесообразно применять в качестве настольного приспособления для получения отверстий в деталях из металла и дерева.

Приспособление для плазменной резки

Плазменный резак используется для вырезания круглых заготовок. Рамная конструкция, как показано в следующем видео, выполняет роль приспособления для закрепления и регулировки диаметра получаемых заготовок. «Фишка» в применении редуктора болгарки в том, что его коническая пара меняет направление вращения на 90°. Тем самым ручным приводом создается вращение в горизонтальном направлении, а редуктор переводит его в вертикальное направление и обеспечивает правильное функционирование плазменного резака.

На электровелосипед/с мотором

Если устали крутить педали велосипеда — идея с приводом от болгарки в следующем видео. Здесь автор установил болгарку на раме, а на шпиндель установил ведущую звездочку для цепной передачи к ведомой звездочке на заднем колесе. Источником питания служит аккумуляторная батарея, которая работает в паре с инверторным преобразователем напряжения с 12 В до 220 В. Ручка велосипеда смонтирована с тягой включения электропривода через инверторный преобразователь, регулирующий частоту вращения на частичных режимах нагрузки на велосипед. Оригинальное решение стабилизации сохранения режима работы болгарки с помощью упругого элемента в виде резинки требует более детальную доработку этого узла. В стационарном режиме данная конструкция работоспособна, но в «боевых» условиях потребуется много доработок, особенно в плане регулировки на переходных режимах.

Как сделать леску для триммера

Нарезанная лента из ПЭТ бутылок, если намотать ее на триммер, косить будет, но недолго, поскольку является хрупкой и быстро рвется. Ее нужно немного усовершенствовать, и для этого нужно сделать следующее.

  1. Вставьте один конец пластиковой ленты в тиски и зажмите ее.
  2. Второй конец ленты можно зажать в дрель или шуруповерт. Вставьте ее в патрон шуруповерта таким образом, чтобы она хорошо держалась в нем и не выскочила при натяжении.
  3. Включите самые малые обороты на шуруповерте и начинайте скручивать ленту, обязательно удерживая ее натянутой, иначе она начнет спутываться.
  4. После того, как лента перестанет скручиваться, не отпуская натяжение, начинайте прогревать ее строительным феном. Поскольку данный пластик имеет термоусадочные свойства (сокращается при нагревании), то витки будут выравниваться и спаиваться.
  5. Во время прогревания скрученной ленты, время от времени включайте шуруповерт и проворачивайте веревку для выравнивания витков на ней.
  6. Когда прогреете всю ленту, у вас получится самодельная пластиковая веревка, которая является достаточно пластичной и прочной.
  7. В случае, когда у вас под рукой нет дрели, можно воспользоваться для скручивания пластиковой ленты обычной палкой, как показано на следующем рисунке.
  8. Строительный фен можно заменить обычной зажигалкой, если вы изготавливаете корд небольшой длины.

Как показывает практика, леска для триммера, изготовленная своими руками из одной скрученной ленты, косит траву хорошо, но если на пути ее попадаются камни или ветки, то быстро изнашивается. Чтобы устранить данный недостаток, рекомендуется плести пластиковую веревку из нескольких лент, например, из двух или трех. На следующем рисунке показан самодельный корд, сплетенный из трех пластиковых полосок. Хотя он и отличается по толщине от одинарного корда, но является намного прочнее первого, и служит более продолжительное время.

Далее, как обычно, леска для триммера вставляется в косильную головку или наматывается на катушку, а затем вставляется в головку, после чего обрезаются торчащие концы так, чтобы они не касались защитного кожуха.

Таким образом, буквально из подручных материалов получается бесплатная леска для триммера, которую можно изготавливать в неограниченном количестве.

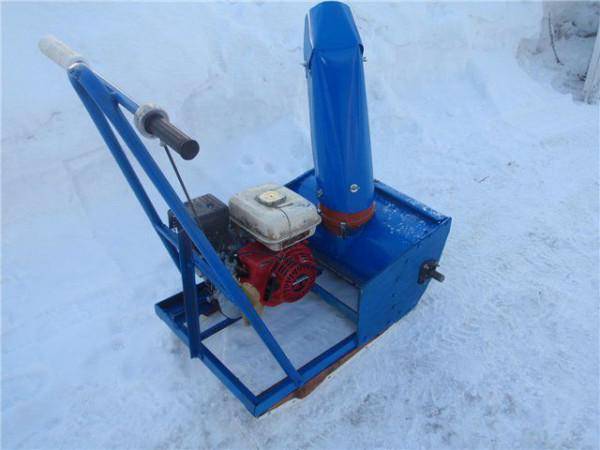

Самодельный снегоуборщик

Вариантов создания снегоуборочной техники на основе триммера придумано много. Наиболее простым способом модернизации считается замена ножа ротором. Такой снегоуборщик работает как лопата, но его при этом просто передвигают по снегу: устройство его сгребает и переносит в сторону.

Для осуществления задуманной переделки понадобятся такие материалы и инструменты:

  • мотокоса с прямой штангой, на конце которой установлен редуктор;
  • металлический бочонок, подойдет даже пивной, например, от напитка «Балтика»;
  • фреза от триммера со множеством зубьев (применяется для скашивания густых зарослей травы);
  • дрель со сверлами;
  • болгарка и сварочный аппарат.

Вместо бочонка можно использовать тонкий лист металла (жесть) толщиной 1,5 мм.

Процесс сборки снегоуборщика выполняют в такой последовательности:

  • обрезают по кругу, отступив от нижней части 15 см, бочонок;
  • проделывают в дне отверстие для редуктора мотокосы и сверлят еще 3 маленьких дырочки, чтобы закрепить его щиток;
  • сбоку вырезают квадрат 10 на 10 см для выбрасывания через него снега;
  • треть открытой передней части бочонка закрывают куском металла (жести), при этом отверстие под выброс должно располагаться по центральной линии заслонки;
  • изготавливают ротор;
  • делают дефлектор, который будет направлять выбрасываемый снег в нужном направлении;
  • приваривают его к корпусу в месте нахождения отверстия под выброс снежной массы;
  • крепят снизу лопатку;
  • устанавливают редуктор мотокосы и закрепляют болтиками;
  • ставят ротор, как простой рабочий нож.

Дефлектор делают так:

  • вырезают из металла полоску, ширина которой 15 см, а длина 30 см;
  • несильно изгибают заготовку;
  • приваривают с длинных боков бортики 10 см высотой, чтобы снег не разбрасывало на выходе.

Ротор изготавливают в такой последовательности:

  • отрезают от металлического листа прямоугольные полосы размерами 25 на 10 см;
  • обрезают и обтачивают пластины по форме лопастей;
  • приваривают их крестом к диску от мотокосы.

Из остатков материала делают лопатку. Для этого используют кусок жести 30 на 40 см. Вдоль длинных сторон загибают края, чтобы образовался двухсантиметровый бортик.

Сделанным своими руками снегоуборочным механизмом следует пользоваться на полном газу — это продлит срок эксплуатации устройства, потому что частые нажатия на газ приводят к поломке мотора. Тонкий металл тяжело соединять сваркой, потому что она его легко прожигает насквозь. Поэтому работу должен выполнять опытный сварщик.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
