Куда можно приспособить двигатель от стиральной машины

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Вентилятор

Самоделы (именно так называют себя некоторые мужчины) постоянно пытаются впитать как можно больше новой информации, чтобы смастерить что-то новенькое. Совершенно неудивительно, что они интересуются тем, как сделать вентилятор из моторчика. Для успешного проведения этой операции понадобится главная деталь конструкции, аккумулятор, гильза, колба и две старые болванки.

Вначале используются болванки (разрезаются по радиусу), затем аккуратно с применением огня нужно загнуть лопасти. Для дальнейшего этапа работы прекрасно подойдет пробка от шампанского, которую нужно натянуть на ось моторчика. После этого к ней необходимо прикрепить лопасти и соорудить подставку для вентилятора. К последней будет приклеен моторчик и все остальные детали. Вот такой легкий и интересный способ сделать вентилятор.

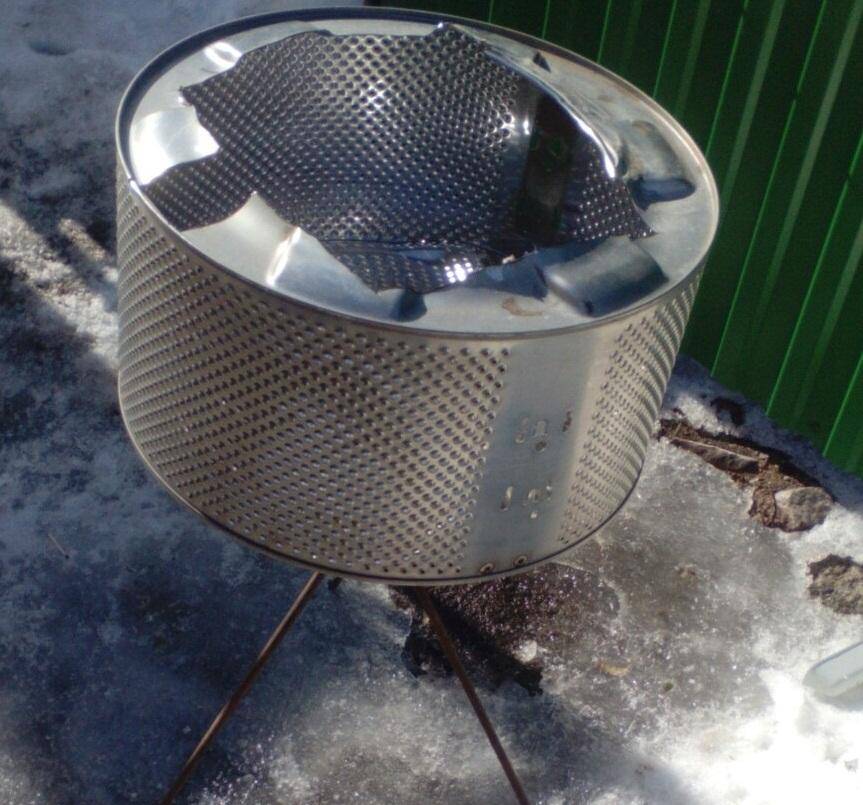

Сборка мангала из барабана стиральной машины

Самодельный мангал из барабана стиральной машины можно использовать во дворе частного дома, на даче или выездном пикнике. Изготовление возможно благодаря тому, что корпус барабана изготовлен из прочного нержавеющего материала, который имеет высокие свойства выдерживать высокие температуры. Делать мангал из барабана довольно легко и просто, достаточно вооружится сварочным аппаратом, и выделить немного времени.

Чтобы сделать мангал, подойдет барабан стиральной машины любого размера

Для начала:

  1. Необходимо сделать опорную часть будущего мангала, лучше всего чтобы эту часть можно было снимать, это позволит перемещать мангал в любое удобное место.
  2. Для изготовления опоры можно использовать только негорючий и прочный материал.
  3. Высота ножки под мангал делается по своему усмотрению, лишь бы было удобно.

Многие умельцы для опоры используют старые металлические подставки для цветов. Для изготовления этого приспособления, подойдут барабаны от фронтальных машин. Если машинка с вертикальной загрузкой, придется при помощи болгарки обрезать одну из боковых сторон.

Мобильная коптилка изготавливается из барабана, который извлечен из машинки с вертикальной загрузкой. Все боковые отверстия барабана необходимо закрыть при помощи стального листа. Это необходимо для того, чтобы дым не рассеивался в разные стороны. Сверху необходимо вмонтировать дымовую трубу. Это возможно сделать после вырезания отверстия нужного диаметра. Внутри барабана необходимо закрепить решетку. Решетку можно сварить собственноручно или взять от плиты. Использование такой коптильни можно всегда. Такие приспособления для готовки вкусного мяса и рыбы станут просто находкой для людей, которые любят экономить, не жертвуя своим комфортом.

Газонокосилка из бывшего в употреблении мотора

Продолжаем искать ответ на вопрос, где можно использовать мотор от стиральной машины-автомата. Ещё одна оригинальная идея – изготовление газонокосилки. Для небольшого участка вполне достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Потребуется изготовить платформу на четырёх колёсах с небольшим диаметром.

Платформа может быть выполнена из металла или ОСБ плиты, фанеры и даже корпуса той же стиральной машины

Двигатель закрепляется сверху платформы, вал продевается в отверстие внизу, и на нём крепится нож. Остаётся только приделать к тележке ручки и рычаг для включения и отключения питания. Если у вас завалялся асинхронный мотор, вы удивитесь, насколько бесшумным получится агрегат, даже в сравнении с заводскими моделями.

Какие самоделки из стиральной машины можно сделать?

Стиральная машинка состоит из различных узлов и механизмов. Самыми ценными для изготовления самоделок и поделок, являются:

  1. Корпус;
  2. Барабан;
  3. Электрический двигатель.

Из двигателя стиральной машины можно сделать точильный станок, а также станок для полировки дисков, небольшую циркулярку, газонокосилку, и, множество других самоделок.

Барабан стиральной машинки можно приспособить под устройство небольшой печки, мини коптильни или уличной дровницы. В общем, идей на эту тему хватает с лихвой. О том, что можно сделать из стиральной машины и будет рассказано в этой статье строительного журнала samastroyka.ru.

Коптильня из стиральной машины Рига

Используя старую стиральную машину Рига для изготовления коптильни не придется что-либо много переделывать. Здесь можно пойти двумя путями: использовать целиком стиральную машинку предварительно сняв с неё все части, которые могут расплавиться, либо же приспособить под коптильню один лишь барабан.

Чтобы сделать коптильню из стиральной машины Рига, сначала понадобится:

  1. Снять электродвигатель, конденсатор и элементы управления;
  2. Убрать внутри все резиновые и пластиковые элементы, которые могут расплавиться под воздействием высоких температур;
  3. После этого потребуется заварить днище стиральной машины куском металла, а сбоку корпуса, внизу, прорезать отверстие под топку;
  4. В барабане стиральной машины, также потребуется вырезать отверстие, для того, чтобы дым смог беспрепятственно подниматься вверх;
  5. Учитывая то, что к стиральной машинке «Рига» уже идет заводская крышка из металла, то эту часть самодельной коптильни, можно оставить без изменений.

Теперь остается чуть ниже верха стиральной машинки прикрутить несколько креплений под сетку, и, вуаля, мини коптильня готова!

Траворезка своими руками из стиральной машины

Кстати, из той же стиральной машинки Рига советского образца, можно сделать эффективную траворезку. Для этих целей придется немного переделать верх стиральной машины, закрепив металлические уголки и двигатель на них, с ножами из тонкой стали.

Нижний двигатель, тот что стоял в стиральной машинке, можно так и оставить без изменений. Единственное что потребуется сделать, так это переходник для установки на вал ножей, которые могли бы тщательно измельчать траву. Кстати, ножи верхнего и нижнего двигателя самодельной траворезки из стиральной машины, обязательно должны вращаться в разные стороны.

Как сделать дровницу из барабана стиральной машинки

Если в гараже пылится без дела нерабочая стиральная машинка автомат, то из её барабана можно сделать оригинальную и достаточно вместительную дровницу. Чтобы сделать дровницу своими руками, сначала потребуется разобрать стиральную машинку, после чего демонтировать с неё барабан.

Теперь остается прикрутить снизу барабана ножки или смастерить металлическую подставку для этих целей. Если излишне напрягаться нет желания, то можно легко установить самодельную дровницу и на поддоны, или что-то вроде них. На этом, оригинальная дровница из барабана от стиральной машинки готова.

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

ИллюстрацияОписание действия

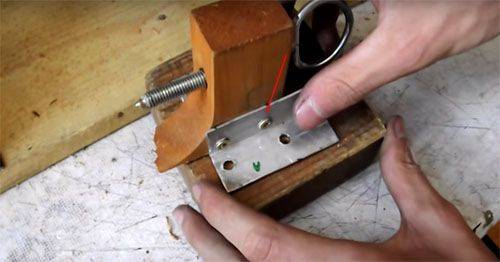

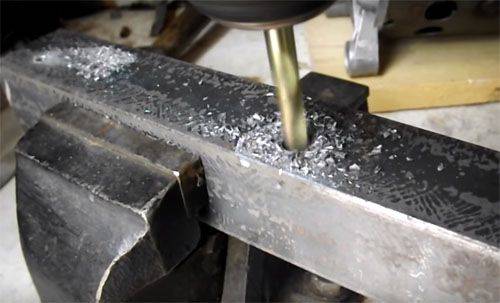

Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.

Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.

Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.

Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.

Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.

Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
Как подключить мотор к блоку питания в анимации.

Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.

Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.

Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
Для работы потребуются заточенные инструменты – резаки.

Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Магниты нужно расположить в два ряда с одинаковым промежутком

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д. Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт

Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня

Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Делаем мангал из барабана от стиральной машины, фотопримеры

Металлический мангал – изделие временное. Рано или поздно он прогорает и требует замены. Можно каждый раз покупать новый или использовать подручный материал, например, барабан от стиралки. Сделать эту поделку из барабана от стиральной машины – пара минут. Вся прелесть в том, что в перфорированную ёмкость легко поступает кислород, из-за чего происходит активное горение.

Угли для шашлыка нагорают быстро, и процесс приготовления мяса значительно ускоряется

Металл барабана сможет выдержать пару сезонов. Сделайте для него удобную подставку, чтобы можно было не наклоняться, и всё готово. Шампуры стандартной длины удобно расположатся на небольшой жаровне. При необходимости можно слегка прихватить сваркой пару направляющих.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

  • В простой конструкции.
  • Легкости в обслуживании.
  • В низком уровне шума.
  • В невысокой стоимости.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

  • Небольшие размеры.
  • Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
  • Способность работать с разными видами напряжения.
  • Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

  • Компактность.
  • Низкий уровень вибрации машинки.
  • Высокий КПД
  • Отсутствие контактных щеток и ременной передачи.
  • Практически бесшумную работу.

Газонокосилка из бывшего в употреблении мотора

Продолжаем искать ответ на вопрос, где можно использовать мотор от стиральной машины-автомата. Ещё одна оригинальная идея – изготовление газонокосилки. Для небольшого участка вполне достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Потребуется изготовить платформу на четырёх колёсах с небольшим диаметром.

Платформа может быть выполнена из металла или ОСБ плиты, фанеры и даже корпуса той же стиральной машины

Двигатель закрепляется сверху платформы, вал продевается в отверстие внизу, и на нём крепится нож. Остаётся только приделать к тележке ручки и рычаг для включения и отключения питания. Если у вас завалялся асинхронный мотор, вы удивитесь, насколько бесшумным получится агрегат, даже в сравнении с заводскими моделями.

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)


Магниты заказал у ООО «НПК «Магниты и системы», прежде я уже покупал магниты при постройке ветряной электростанции. Магниты неодимовые, размер магнитов 20x10x5. Стоимость 32 штук магнитов с доставкой 1240 рублей.


Переделка ротора заключалась в снятии слоя сердечника (углублении). В образовавшемся углублении будут установлены неодимовые магниты. В начале на токарном станке было снято 2 мм сердечника – выступ над боковыми щечками. Затем было сделано углубление на 5 мм под неодимовые магниты. Итог переделки ротора можно видеть на фотографии.


Измерив длину окружности получившегося ротора, были произведены необходимые расчеты, после которых из жести был изготовлен шаблон-полоска. С применением шаблона ротор был разделен на равные части. Между рисками потом будут вклеены неодимовые магниты.


На один полюс использовалось 8 магнитов. Всего на роторе получилось 4 полюса. С помощью компаса и маркера все магниты были промаркированы для удобства. К ротору магниты приклеивались “Суперклеем”. Скажу, дело это кропотливое. Магниты очень сильные, приходилось их крепко держать при склеивании. Были моменты, когда магниты отрывались, прищемляли пальцы, а клей прилетал в глаза. Поэтому клеить магниты нужно с применением защитных очков.


Полость между магнитами решил заполнить эпоксидной смолой. Для этого ротор с магнитами был обернут несколькими слоями бумаги. Бумага закреплена скотчем. Торцы для дополнительной герметизации замазаны пластилином. В оболочке вырезано отверстие. Вокруг отверстия из пластилина сделано горлышко. В отверстие оболочки заливалась эпоксидная смола.


После застывания эпоксидной смолы, оболочка была снята. Ротор зажат в патрон сверлильного станка для последующей обработки. Шлифование проводилось наждачной бумагой средней зернистости.

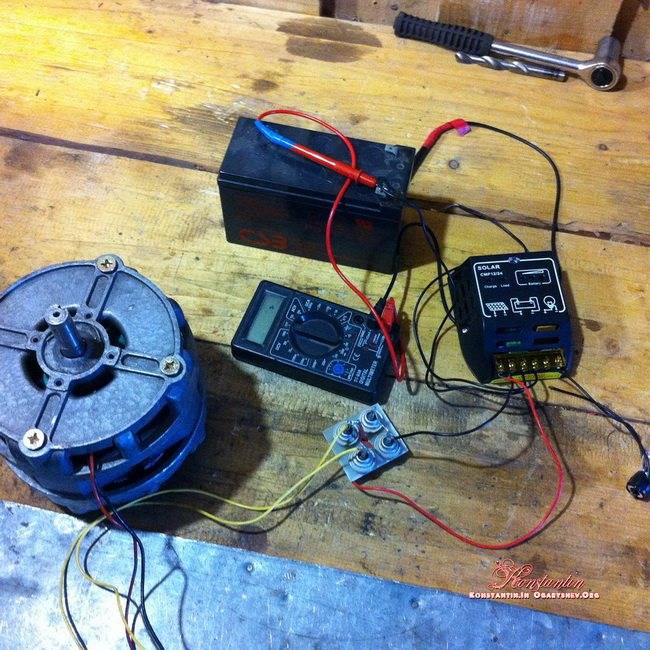

Из электродвигателя выходили 4 провода. Нашел рабочую обмотку, а провода от стартовой обмотки отрезал. Установил новые подшипники, поскольку старые вращались туговато. Болты стягивающие корпус тоже установлены новые. Выпрямитель собран на диодах Д242, в качестве контроллера зарядки применяется контроллер «SOLAR», купленный еще несколько лет назад на Ebay.


Испытания генератора можно посмотреть на видео. Для зарядки аккумулятора достаточно 3-5 оборотов генератора. На максимальных оборотах дрели из генератора получилось выжать 273 Вольта. Увы, залипание приличное, поэтому на ветряк такой генератор ставить смысла нет. Разве что ветряк будет с большим винтом или редуктором. Генератор будет стоять на горнолыжном подъемнике. Испытания в полевых условиях уже этой зимой. Источник www.konstantin.in 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат Изготовление регулятора: Настройка регулятора:

Тест регулятора: Регулятор на болгарке:

Скачать: Cхема управления двигателем на TDA1085.zip

5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат Как сделать переднюю бабку токарного станка по дереву из мотора от стиральной машины. и регулятора оборотов с поддержанием мощности. 7. Дровокол с двигателем от стиральной машины Самый маленький однофазный, винтовой колун с двигателем от стиральной машины мощностью 600 Вт. со стабилизатором оборотов Рабочие обороты: 1000-8000 об/мин. 8. Самодельная бетономешалка Простая самодельная бетономешалка, состоит из: бочка 200 л, двигатель от стиральной машины, диск от жигулей классика, редуктор сделанный из генератора запорожца, шкиф ведомый большой от стиральной машины фея, маленькие шкивы самоточки, шкиф барабанный сделан из этого же диска.

Подготовил и собрал воедино: Maximan

Полезные механизмы

В первую очередь использовать запчасти от старой стиралки можно для изготовления полезных в хозяйстве механизмов.

Станок точильный и обрезной

Дать вторую жизнь электродвигателю бытовой техники довольно просто — его мощности вполне хватит, чтобы смастерить точильный станок. Сложностей для домашнего мастера здесь особых нет: закрепить корпус двигателя на мощной деревянной основе (подойдет отрезок доски), подключить кнопку пуска и отключения, на вал сделать насадку-переходник, где будет крепиться точильный или обрезной круг. Другие самоделки из двигателя от стиралки можно посмотреть здесь.

Коптильня

Многие люди мечтают о собственной коптильне, чтобы удивлять друзей копченостями, но в условиях городской квартиры ее негде установить. Предлагаем вариант мобильного аналога — делается он из барабана стирального агрегата с вертикальной загрузкой. По кругу закрепляем тонкий лист из стали, чтобы дым не уходил через перфорации, а в средину вставляем специальную решетку, где будут раскладываться для копчения рыба и мясо.

Сверху делается отверстие под трубу, куда будет выходить дым, под решеткой раскладываем древесные брусочки или щепки от дуба, ольхи, вишни или яблони. Основная задача — не переусердствовать, объем коптильни получился небольшой, поэтому много класть не надо. Норму лучше выяснить заранее эмпирическим методом, от меньшего к большему. Специалисты этого дела уверяют, что вполне достаточно пять небольших брусков или сухих веток.

Перосъемная машина

Для тех, кто занимается разведением домашней птицы для последующей реализации на рынках городов, такое усовершенствование придется по душе. Мы имеем в виду сборку перосъемной машины своими силами. Работает она так же, как заводской аналог, только выглядит менее эстетично, зато дешевле во много раз.

Принцип работы не отличается особой сложностью:

  1. Довольно вместительный резервуар утыкан специальными резиновыми штырями (билами) с резьбовым соединением на конце, для плотного и надежного соединения с корпусом.
  2. Дно вращается с большой скоростью и также утыкано резиновыми билами.
  3. В резервуар кладут ошпаренного кипятком тушку птицы: курица, гусь, утка или бройлер.
  4. При включении дно вращается, билы заставляют тушку быстро перемещаться по всему внутреннему пространству, в результате чего перья отлетают в разные стороны.
  5. За 2 минуты тушка очищается, остаются только незначительные остатки в районе внутренней части крыльев, хвоста и лап.

На примере некоторых фермерских хозяйств за час таким образом можно ощипать до 30 тушек.

Дилетанты считают, что при механическом ощипывании тушки получают повреждения, но на практике их товарный вид сохраняется на 100%.

Бак располагается горизонтально, осуществляется подвод воды, как показано на фотографии. Снизу делается отвод для удаления воды и пера, поэтому дно немного меньше диаметра барабана. Подача воды благоприятно воздействует на весь процесс механического ощипывания.

Самая затратная часть — закупка штырей из прочной резины: стоимость одного составляет не менее 1,5 доллара, а их надо не менее 120 штук, но расходы быстро окупятся.

Зернодробилка из стиральной машины

С этой полезной самоделкой можно существенно сэкономить на заготовке кормов для домашней живности. Если подобрать двигатель достаточной мощности, вполне реально собрать корморезку, зернодробилку и траворезку, которая в работе не будет уступать заводским моделям. В этом случае рекомендуется использовать двигатель от автоматической стиральной машины – они как раз отличаются более высокой мощностью.Чтобы превратить старую стиральную машинку в корморезку, не нужны длительные работы. Требуется взять двигатель от машины-автомат и корпус от другой старой стиральной машинки – с верхней загрузкой. Такой корпус найти достаточно просто – в пункте приема металлолома такой стоит гроши.Пошаговое описание создания корморезки своими руками:1. Лопасти с ножами должны иметь такой диаметр, при котором они не будут совсем немного доходить до краев корпуса.2. Проделываем в нижней части отверстие, чтобы удалять готовый корм.3. Устанавливаем одну лопасть с ножами в нижней части корпуса, другую – на 40–50 см от верхнего края; чтобы качество помола было лучше, для ножей нужно применять 2 разных вала, они должны вращаться в разные стороны.4. Прикручиваем двигатель на крышку стиральной машинки и присоединяем его к валам.5. Вырезаем в крышке отверстие, чтобы засыпать сырье.6. Устанавливаем крышку на место и тестируем самоделку в деле.

Такой самодельный аппарат будет функционировать не хуже, чем заводской, и позволит получать качественно перемолотый корм.

Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Магниты нужно расположить в два ряда с одинаковым промежутком

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:

Как сдать машинку на металлолом?

Для этого необходимо выбрать пункт приема металлолома в вашем городе. Например, «Интерметтрейд» имеет более 20 различных представительств в разных городах России

Также важно разобраться с транспортом. Ведь потребитель может как привезти стиральную машину самостоятельно, так и заказать вывоз

В последнем случае все сделают специалисты компании-приемщика.

Алгоритм сдачи бытовой техники на металлолом обычно следующий:

  • стиральная машина доставляется на место – в пункт приема;
  • специалисты разбирают устройство, удаляя ненужные детали;
  • проверяют металлы для приемки на уровень радиации;
  • взвешивают и сортируют имеющиеся металлические элементы;
  • высчитывают актуальную стоимость;
  • производят расчет с владельцем.

При себе собственнику достаточно иметь только паспорт. Вся процедура занимает немного времени, потому отвести для нее день будет вполне достаточно.

Схема подключения

Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:

Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам

При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки

Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.

Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение

По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки

У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.

Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.

На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.

Старой техники

Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.

При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

  • передняя бабка, закрепленная непосредственно на валу электромотора;
  • задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
  • подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
