Составление схемы электропроводки
Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.
Разводка электропроводки в частном доме может быть сделана своими руками
Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:
- Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
- Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
- Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
- Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
- Установить щиток, завести электричество в дом.
- Прокладка кабелей внутри дома, подключение розеток, выключателей.
- Устройство контура заземления и его подключение.
- Тестирование системы и получение акта.
- Подключение электричества и его эксплуатация.
Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.
Нагрузка в квартире
Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.
В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

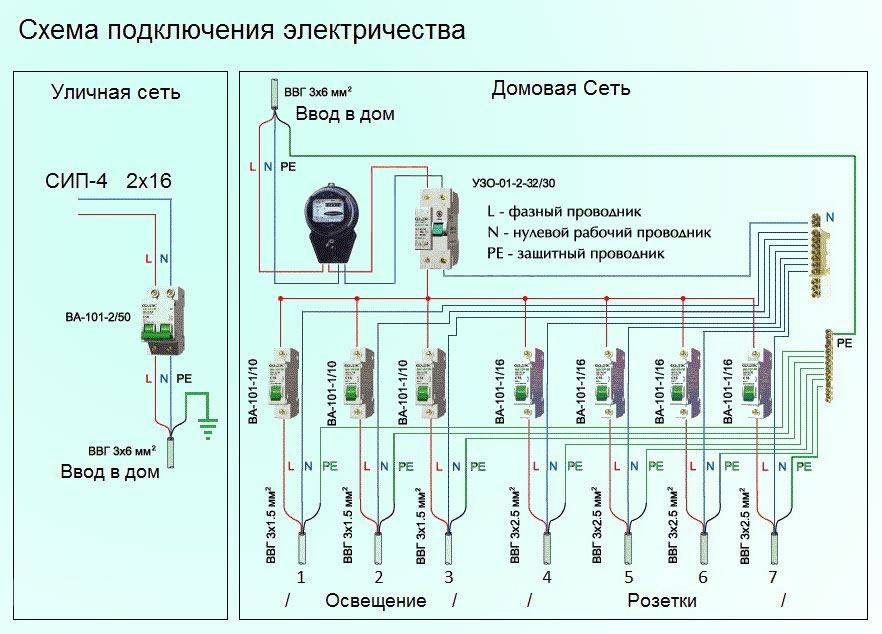

Рекомендуется выбирать автоматы следующей мощности:
- для осветительной нагрузки – 10 А;
- для розеток – 16 А;
- для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
- для ввода на квартиру – 50 А.
Как разделить общую квартирную нагрузку по группам?
Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).
Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)
Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).
Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.
От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.
Соединение в распредкоробках
Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.
Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.
Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.
Отдельные монтажники выбирают варианты поглубже – 60мм.
Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.
Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.
Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.
Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.
Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.
Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.
Коммутацию проводов внутри можно производить несколькими способами:
пайка
сварка с предварительной скруткой
Подробнее
опрессовка
зажим Wago
В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.
В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

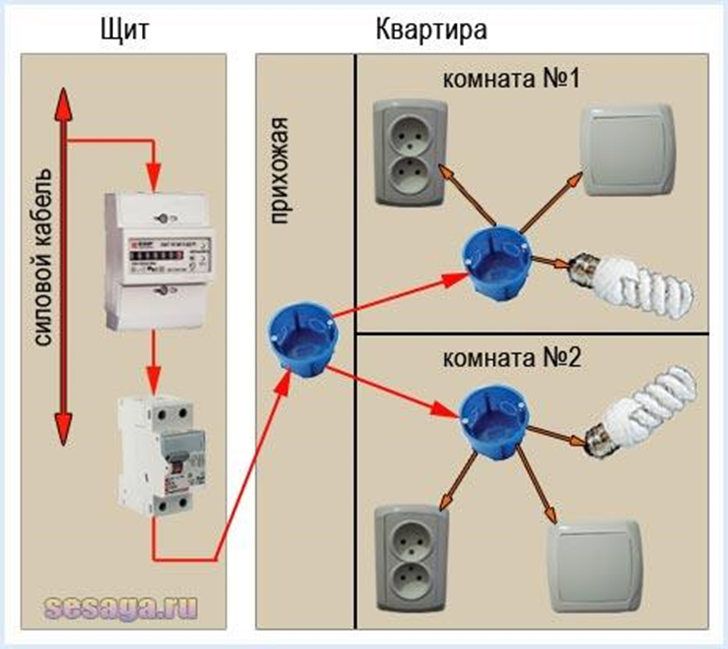

Типовые схемы
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры
При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.
План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.
Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.
Отличительные черты современной электропроводки
В современной электропроводке используют только медные провода
Новые проводники электричества качественно отличаются от изделий, которые были в ходу в прошлом веке. Развитию технологии способствовал ряд факторов, охватывающих сферы безопасности, надежности, удобства пользования и долговечности.
Современная проводка в квартире характеризуется такими аспектами:
- Использование исключительно медных проводов. Этот металл имеет лучшую по сравнению с алюминием проводимость и хорошую упругость. При окислении контактов технические характеристики практически не изменяются, что позволяет включать в сеть мощное электрооборудование.
- Изоляция кабеля. Применяются полимерные материалы, обладающие отличной гибкостью и изоляционными свойствами. Лучшие изделия при контакте с огнем не выделяют в воздух токсичные вещества, способны к самостоятельному затуханию.
- Пластиковая коммутация. Соединение проводов осуществляется в специальных коробках, обеспечивающих надежную защиту от механических воздействий и влаги. Установка розеток и выключателей проводится в пластиковые стаканы, отличающиеся лучшей степенью фиксации.
- Наличие заземления. В новых панельных зданиях осуществляется прокладка трехжильных кабелей с заземляющим проводом. Это удобно и безопасно. Но, необходима установка розеток и выключателей с тремя клеммами.
Тип разводки
Прежде чем приступать к проектированию, также нужно определиться и с технологией монтажа. Дело в том, что кабель можно пускать как внутри стен, так и снаружи, помещая его в специальные короба. При этом от того, какая выбирается разводка электропроводки в квартире, схема может иметь определенные изменения.
Когда используется внутреннее обустройство сетей, очень важно строго соблюдать правила монтажа и заносить расположение проводов по стене в специальную схему. При выборе методики обустройства в специальных коробах, которые крепятся на поверхности, допускаются определенные отклонения от принятых стандартов, и подробная схема начинает терять свою необходимость
Также существует и дополнительная разводка электропроводки в квартире. Схема по потолку, например, решает сразу массу задач, начиная от удобства размещения и заканчивая экономией материала. Однако такие технические решения требуют наличия специальных помещений или особой отделки самих поверхностей.
Необходимость, причины и следствия
Схема проводки в квартире необходима, по крайней мере, из двух соображений:
- Она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома,
- При проведении ремонта, замены/модернизации существующей электропроводки, она дает возможность быстро, точно определить местоположение, характеристики существующих элементов (провода, выключатели, розетки, приборы и т. д).
Это базовый этап, миновать который нельзя. Он критически важен при постройке или покупке нового жилья, поскольку позволяет предопределить план, фронт работ, правильное их выполнение, подключение потребителей. Кроме того, грамотно подготовленная схема электропроводки позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. д), расходных материалов, а также их характеристики.
Способы разводки проводов и кабелей
Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.
Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.
Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.
Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.
Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция
Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:
- Рассчитываем сечение кабелей.
- Выполняем разметку и штробление.
- Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
- Производим расключение в распределительном щите.
Изолировать соединения можно при помощи специальных колпачков
Рассмотрим эти действия более подробно.
Какие кабели использовать для проводки в квартире или частном доме
Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.
Разметка стен по схеме электропроводки в квартире
Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.
Лазерный уровень тоже весьма удобен при разметке стен
Особенности монтажа скрытой и открытой проводки в доме своими руками
По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.
Краткая пошаговая инструкция прокладки проводки в квартире
Разберём изложенную информацию на фотопримерах в общих чертах.
| Иллюстрация | Описание действия |
 | Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально. |
 | Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает. |
 | Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода. |
 | При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта. |
 | Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку. |
 | Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке. |
Как правильно выполнить разводку электрической проводки
Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:
- при помощи распределительных коробок;
- звезда;
- шлейф.
Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).
Схема разводки электрики в квартире
После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:
- первая группа – холодильник и вытяжка (автомат на 25 А);
- вторая – стиральная машина (на 25 А);
- третья – осветительные приборы (на 10 А);
- четвертая – розетки (на 25 А);
- пятая – посудомоечная машина (на 25 А);
- шестая — электроплита (на 32 А).
Или же так:
- осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
- розетки в жилых комнатах (автомат на 25 А);
- розетки в кухне и прихожей (автомат на 25 А);
- осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);
Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.
Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.
Подключение к нескольким автоматам
Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.
Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.
Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели
Для этого воспользуйтесь следующими советами:
Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:
- выключатели и розетки следует ставить слева от двери;
- в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
- выключатели должны располагаться на высоте 0.9 метра;
- необходимо пометить места расположения выключателей и розеток в схеме.
Стандартная схема для двухкомнатной квартиры
Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:
- кабели должны проходить строго горизонтально или вертикально;
- лучше избегать пересечений проводов;
- кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
- кабель к выключателю подводится сверху, кабель к розетке снизу.
Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.
Подключение к автоматам с учетом мощности
Сколько мне потребуется провода
Буду менять электропроводку в 2-х комнатной квартире, подскажите сколько гадо метров провода (17 точек) Миша Михаил, вопрос сложный, т.к. никто здесь не видит схемы вашей электропроводки. Лично у меня на двушку 60м2 хватило две бабины по 130метров (одна на розетки 3х2,5 (15 штук), другая на свет 3х1,5), плюс 20 метров кабеля на плиту 3х4, телевизионного около 50 метров (делал розетки в каждую комнату и кухню), интернет совсем чуть-чуть, т.к. розетку сделал в коридоре под роутер. А вообще все зависит от удаления распредщитка до распредкоробки и каждой точки. Прикините на глаз и возьмите с запасом.
четко сказать без плана нельзя, но у меня на 42м2, ушло 220 метров.
так много понадобилось, т.к. максимально пытался разделить нагрузку. 1 кабель + ДИФавт. это Стиралка, 2. ДИФавт – посудомойка, 3. ДИФавт – элетроплита, а далее просто автоматы – 4, все жилые разетки, 5. Освещение 6. СВЧ+ кухонные разетки. После этого в щитке конечно нагруженно, но зато можно занально отключить поврежденную часть. А поденьгам все это вышло около 10т.р.
Купите для начала 100 м 3* 1.5 мм и 100 3*2 .5 мм..Если не хватит- электрик точно посчитает остаток.Я всегда так делаю- никаких не использованных остатков не остается
если шесть групп, то порядка 70 метров.
Надо мерять. Я думаю не меньше 50 м. Купите для начала 50 м. медного провода 2,5 квадрата. А потом докупите. За 1 день точно все сделать не успеете.
Это понять можно только в квартире
Идеальный вариант -вызвать мастера на место проведения работ и он Вам все посчитает.
можно уложиться в 10м если все точки рядом. возьмите рулетку и померьте, как можно ответить на такой вопрос не зная где находятся эти точки.
если полностью то приблизительно 150 метров.
Это смотря как разводить. Можно по бедности все развести одним провод 3*2,5,овесив на него и свет и розетки( кроме электроплиты и ванной).Но я за такую работу даже не берусь.Если по-нормальному, то надо разбивать на группы.Например, розетки зала- автомат 16а, розетки кухни- автомат 16а, розетки спальни- автомат 16 А, электроплита кухни- кабель 3*6 кв.мм автомат 32А, раздельно по кабелю- свет зала, кухни,спальни по 10А, Отдельный кабель на УЗО- розетки ванной 3*2,5.Может быть еще кондиционер- отдельный кабель 3*2,5( или 3*4 ).Еже телевидение( на 3 телевизора метров 70 хватит), интернет- метров 50.Итого- силового 3*1,5 не менее 150 метров,3*2,5 чуть меньше около 130 м, 3*6- метров 30( электроплита), от вводного от щита до вашего щита- 3*6 кв.мм- от удаленности около 30м.А вообще договоритесь с продавцом что лишний кабель он примет и смело берите по 150 м.первого, второго и 3*6 100 метров. Лишнее сдадите( если электрики честные).
Всё зависит от схемы подсоединений! А так на глаз примерно 100 метров.
100-300 метров. Помогло?
Ну Вы Миша даете! Вы бы еще спросили сколько саморезов уйдет на 17 точек. ))) Никто Вам правильно не ответит. Опишите подробнее. Во-первых что Вы называете точками, во-вторых площадь квартиры очень поможет в расчетах. В идеале опишите что задумали в каждом помещении, какие электрические приборы и где будут установлены, какое освещение запланировали и что еще появится в Вашей квартире в будущем (кондиционер, бойлер, кухонная техника, обогреватель на балконе, теплые полы и т.д.) Электрика – очень серьезное дело. Обратитесь к профессионалу. Электрики в интернете для этого и сидят. У меня и более 500м на двушку уходило))) И не забудьте автоматы поменять.
на 50м2 70м типа ВВГнг ls не ошибетесь
Это не главный вопрос, но лучше не экономить..
Где то около 150 метров на разеточные группы и 100 на освещение. Но опять таки все зависит от того сколько групп вам необходимо. Необходимо учитывать,что отдельный кабель идет на стиральную машинку, микроволновую печь, водонагревательные приборы.Также плита. Ну и вводной кабель с основного щита на распределительный. Звоните поможем!
Жилье 20 кв. м
Зональность:
- Зал может служить спальной комнатой.
- Гостиную совмещают с кухней, рабочим кабинетом или спальней.
- На кухне, в гостиной и столовой располагают зону отдыха.
- Рабочий кабинет можно оборудовать на балконе.
Интерьер жилого помещения площадью в 20 м2
Квартиры 25 кв. м
Функциональные зоны: гостиная, кухня, место для прихожей и спальни. Санузел совмещенный. В таких небольших комнатах спальню невозможно отгородить от гостиной, поэтому чаще всего используют диван-трансформер. Хороший прием – напротив окна расположить зеркало или другую отражающую поверхность, даже большой телевизор или стеклянный журнальный столик.
Квартира 25 м2
Жилая площадь 31 кв. м
Основная задача в малогабаритных квартирах – деление пространства на зоны. Для предварительной визуализации существует специальная программа, например, АвтоКАД или 3D MAX. На площади в 31 м2 можно разместить гостиную, кухню с электроплитой, столовую зону. В санузле, на полу и отдельных стенах можно положить кафель большого размера. Существующие ниши используют для гардеробной и зоны хранения.
Переход кухни в гостиную в квартире 31 м2
Комната 32 кв. м
Увеличить пространство можно объединением кухонной зоны и жилого помещения. Для планировки квартиры 32 кв. м необходимо:
- Обозначить места нахождения функциональных зон.
- Выбрать концепцию дизайна, чтобы разработать линию интерьера.
Монопространство в однокомнатной квартире
Проект 33 кв. м
Как и в предыдущих вариантах, предпочтительнее сделать квартиру-студию. Дизайнерские приемы позволяют совмещать как отдельные предметы мебели, так и помещения. Существует решение по трансформации стен, используются приподнимающиеся раскладные кровати, убирающиеся в шкафы телевизоры, а мебель используется для хранения самых разных предметов.
Стены-трансформеры в небольшом помещении
Жилая площадь 35 кв. м
Визуальное расширение предусматривает некоторую перепланировку: снос перегородок и дверей, исключая туалет. Если есть балкон или лоджия, их можно утеплить, убрать часть стены и провести отопление. Получится удобный рабочий кабинет, детская комната или помещение для хранения вещей.
Расширение квартиры за счет лоджии
Квартира 36 кв. м
Мелкие элементы интерьера можно подобрать потом, а основным стилем считается минимализм или хай-тек. Это простые и лаконичные формы, маленькая площадь занятости, универсальность и строгость линий. Для кухонной зоны мебель изготавливают на заказ, чтобы не терять ни сантиметра площади. В квартире останется еще много места для комфортного проживания.
Зеркальные поверхности в минималистичном интерьере
Жилое пространство 38 кв. м
В квартирах площадью 38 кв. м можно получить маленькую спальню и большую кухню или гостиную либо наоборот. Такой вариант больше подойдет для проживания одного человека или семьи без детей. Если есть балкон или лоджия, то их совмещение с кухней даст больше пространства, и можно сделать детскую комнату. При таком решении бытовую технику и рабочие поверхности размещают в районе лоджии, а столовую или гостиную зоны можно отделить барной стойкой.
Зонирование барной стойкой
Площадь 39 кв. м
В таком дизайне часто используются раздвижные двери (скрытый пенал), значительно экономящие пространство. Ниши в стенах позволяют обустроить встроенные системы хранения. При наличии лоджии устанавливают мебель-трансформер для экономии места, то же самое делается и на кухне. Санузел обычно совмещенный, поэтому используется компактная мебель и сантехника. Вся электропроводка делается скрытой, для бытовой техники на кухне устанавливается отдельный электрощит.
Раздвижные двери в интерьере однушки
Проект 40 кв. м
Чтобы помещение выглядело просторнее, все отдельные зоны необходимо связать друг с другом. Кухню объединяют с залом, в ванную комнату установлена прозрачная дверь, а спальное место отгорожено вертикальными полупрозрачными жалюзи. Здесь же можно поставить и детскую кроватку, оборудовать спальню для родителей.
Расположение помещений в большой однокомнатной квартире
Варианты схем для квартиры
Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.
Примерная схема электропроводки для однокомнатной квартиры
В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.
С чего начать разводку электрики в квартире
Электромонтаж в квартире — это сложное и ответственное мероприятие, которое начинается с планирования. Нужно помнить, что провода прокладываются на десятилетия, если речь не идет об открытом способе.
Начать нужно с подробного рисунка квартиры с указанием всех комнат, в том числе балкона и тамбура.
Затем рекомендуется провести такие мероприятия:
- Замерить всю мебель и бытовую технику. Перенести размеры на бумагу.
- Нарисовать оконные и дверные проемы. Указать направление и ширину открывания створок. Они закроют часть стены, в которой нельзя проводить кабель, ставить розетки и выключатели.
- На свободном месте разместить электрические приборы. Следует соблюдать строительные нормативы по расстояниям от пола, углов и отопительных приборов.
- Сделать расчет прогнозируемого потребления энергии по каждой точке и помещению. Это позволит определиться с мощностью кабеля, гнезд и их количеством.
- Составить смету. В нее включить не только расходные материалы, но и приспособления для их установки. Кабель нужно брать с небольшим резервом с поправкой на возможные ошибки.
Прокладка в полу и по потолку
Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

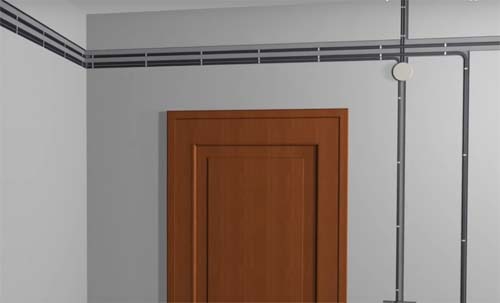

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.
Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.
На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.
Проект и схема разводки электропроводки
Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.
Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.
Сколько фаз
Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.
Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку
Способы соединения проводов
Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:
- метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
- соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
- клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
- один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.
При монтаже электропроводки можно использовать несколько разных видов соединения проводов.
Где установить щиток
Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:
- Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
- Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
- Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
- Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.
Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.
Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок
Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

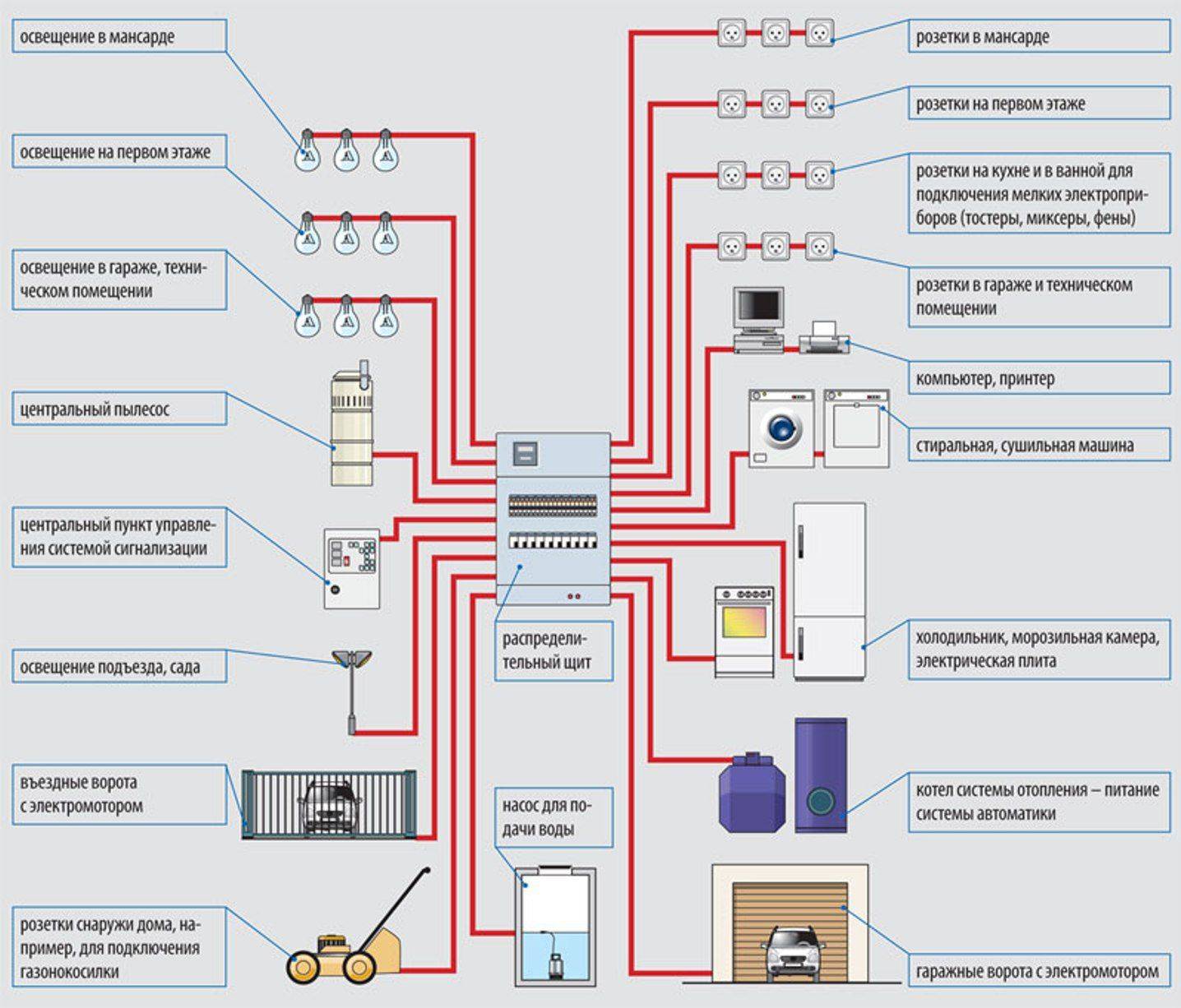

Разбивка потребителей на группы
Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.
Для каждой группы потребителей должно быть установлено индивидуальное УЗО.
После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.
Вопрос:
Сколько линий нужно проводить для комнаты?
Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

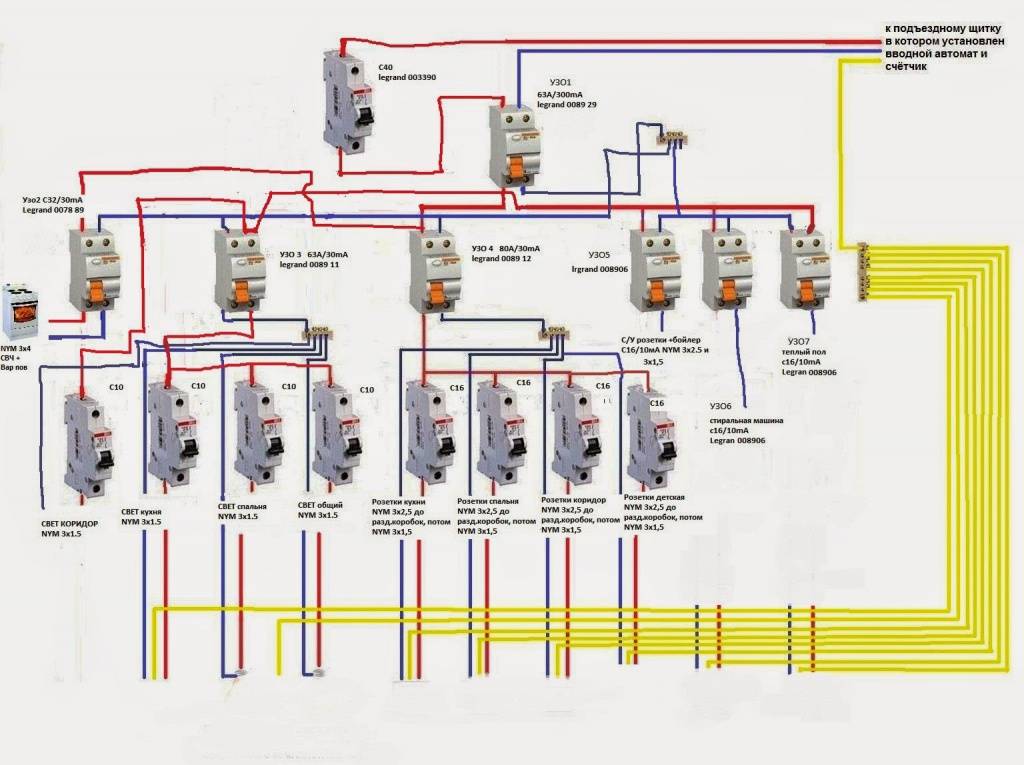

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
