Горелка для биокамина своими руками: инструкция и советы по изготовлению

Особенности самостоятельного изготовления биокамина

Как правило, мастера изготавливают биокамины для квартиры своими руками с использованием:

• силиконового герметика;
• фитиля в виде нити;
• биотоплива;
• стекла, габариты которого равны формату А4;
• стальной сетки, заменить которую можно металлическим противнем;
• гальки или камней.

Начиная изготавливать биокамин своими руками, следует учесть, что в роли экрана станет выступать стеклянный лист, упростить задачу позволит применение взамен этого элемента стандартного стекла от фоторамки. Будет нужно подготовить 4 листа, из которых предстоит сделать куб, лишенный верхней и нижней частей. Сопряжение полотен следует осуществлять посредством силиконового герметика. На следующем этапе предстоит смонтировать стальной ящик, в него должна свободно входить стеклянная конструкция. Один элемент в другом тоже необходимо укрепить герметиком. В таком состоянии заготовки следует оставить на сутки.

От излишков силикона нужно избавиться, в чем поможет лезвие. От куска стальной сетки следует отрезать элемент, который будет соответствовать форме ящика. Для того чтобы получилась горелка для биокамина, своими руками рекомендуется подготовить стальной элемент подходящего размера, это, например, может быть банка из-под краски. Ее стоит поместить в ящик, а сверху защитить сеткой, уложенной в несколько слоев. Декорировать конструкцию позволят камни. Система должна иметь фитиль, его рекомендуется изготовить из шнурка, который станет располагаться в банке с топливом. Для розжига можно применять зажигалку или длинные спички.

Декорируем биокамин

Основным источником уюта у биокамина, конечно, является живое пламя. Но одно дело, когда оно выбивается из консервной банки, а другое, когда вокруг него стильно и изыскано уложены декорирующие предметы.

Чаще всего горелки биокаминов декорируют гладкими камешками или галькой, подобранными по цвету, форме и размерам. Красить их нельзя ни в коем случае. Во-первых, краска при нагреве даже если и не загорится, то начнёт издавать абсолютно никому не нужный запах. Так что лучше потратить какое-то количество времени и подобрать камни, подходящие вашему художественному вкусу. Тем более что в любой момент их можно поменять.

Второй вариант декора – это имитация дров. Приобрести их можно в специализированных магазинах, вместе с топливом.

Сам биокамин, если он получился достаточно большим можно обклеить специальной декоративной жаропрочной плиткой.

Ну и верх совершенства – это купить в том же магазине специальное звуковое устройство, имитирующее треск поленьев в очаге.

Наслаждаться камином, в котором пляшет живое пламя можно бесконечно

А когда он создан своими руками к наслаждению и уюту присоединится ещё и чувство гордости, что тоже совсем немаловажно

https://youtube.com/watch?v=yvjLXKJ8guk

Что это такое?

Биокамин являет собой безлопастную конструкцию, где горят не дрова, а жидкое топливо. История биокаминов берет свое начало еще с древних времен, прототипом были масляные лампы или специальные чаны с маслом.

Для того, чтобы порадовать себя биокамином, не нужно строить дымоход, а только периодически проветривать помещение. Ведь это же огонь, и он все равно забирает кислород. Тем более, что биокамины бывают нескольких модификаций, что позволит воплотить свои мечты:

• большие напольные камины, по размерам такие же, как и обычные;
• легкие камины, что без усилий цепляются на стену или потолок, но только камин будет огорожен специальным стеклом в целях безопасности.
• маленькие биокамины, что легко помещаются на столе или тумбе и прекрасно гармонируют с интерьером.

Такой вид каминов имеет простую конструкцию, но стоит дороговато. Можно найти выход из ситуации и как сделать камин своими руками тоже, тем более, материалы для него продаются в каждом строительном магазине. Для этого нужен следующий перечень:

1. Стекло. Для этого нужно просто зайти в обычную стекольную мастерскую. Конечно объём и размеры будут зависеть от вашего задума.

2. Силиконовый герметик, который продается в каждом строительном магазине.

3. Металлический короб или банка для горючей жидкости. В большинстве случаев, такое приспособление есть на хозяйстве.

4. Материалы для отделки: декоративный камень, декоративный кирпич и прочее.

5. Фитильный шнур.

Перед тем как взяться за биокамин, необходимо сделать хоть примерный чертеж или поискать в интернете.

Самая важная часть для биокамина – это горелка. Если что-то сделано неправильно, то последствия могут быть плачевными. И так, вот несколько советов по изготовлению:

• если камин будет непрозрачным, то нужно красить узкость для горючего с внешней стороны;
• мелкая сетка аккуратно вырезается по размеру и выкладывается вверх емкости. Это нужно для более равномерного распределения огня и для декорации. Необходимо внимательно смотреть, чтобы эта сетка не провалилась внутрь емкости с горючим.

Безопасность

Когда изготавливается камин и сама горелка для биокамина своими руками, стоит использовать исключительно пожаробезопасные материалы. Не рекомендуется покрывать очаг какими-либо красящими составами, так как они рано или поздно потеряют свой вид, облупятся и потребуют ремонта. Если предполагается изготавливать конструкцию настенного типа, то портал для биокамина своими руками тоже можно монтировать, не прибегая к помощи профессионалов. Для этого на поверхность предстоит нанести контуры сооружения, только после допустимо начинать процесс изготовления главного модуля.

Как сделать все самому

Многие люди предпочитают самостоятельно изготавливать декоративные элементы для украшения своего дома и горелка для биокамина не исключение. Чертеж устройства можно найти в Интернете, разработать самому или подсмотреть готовое решение у известных производителей. При этом конструкция самого прибора может быть видоизменена с учетом ваших предпочтений.

Если рассматривать как устроена горелка, топка для биокамина в общих чертах, то она представляет собой резервуар для топлива, из которого выведен фитиль для огня во внешнюю область. В резервуар заливается биоэтанол, который постепенно сгорает на кончике фитиля, скрытого декоративными элементами.

Схема устройства простого биокамина

Комплектующие детали биокамина просты в использовании, легки в установке. Все что вам потребуется для работы, это:

• Металлический резервуар необходимой формы и объема, который будет непосредственно установлен внутри биокамина. Декоративные качества этого металлического ящика неважны, поскольку он все равно будет скрыт от глаз. Основные требования к нему полная герметичность и огнеупорность. Вы можете сделать его из металла сами, или подобрать уже готовый вариант.
• Для соединения внутренней и внешней части камина потребуется фитиль, шнур, ткань.
• Для равномерного распределения огня в биокамине понадобиться металлическая сетка. Она же станет основной, на которую вы поместите декоративные аксессуары.
• Для защиты от огня потребуется стеклянный экран из огнеупорного стекла.
• Биотопливо будет основным горючим, используемым для работы устройства. Кстати, биологическое топливо может также делаться самостоятельно из различных спиртов.

Чтобы собрать все элементы воедино, желательно разработать чертеж, на котором конструкция горелки биокамина будет вам понятна. К тому же на эти чертежи можно будет ориентироваться и в дальнейшем, подбирая декоративные аксессуары.

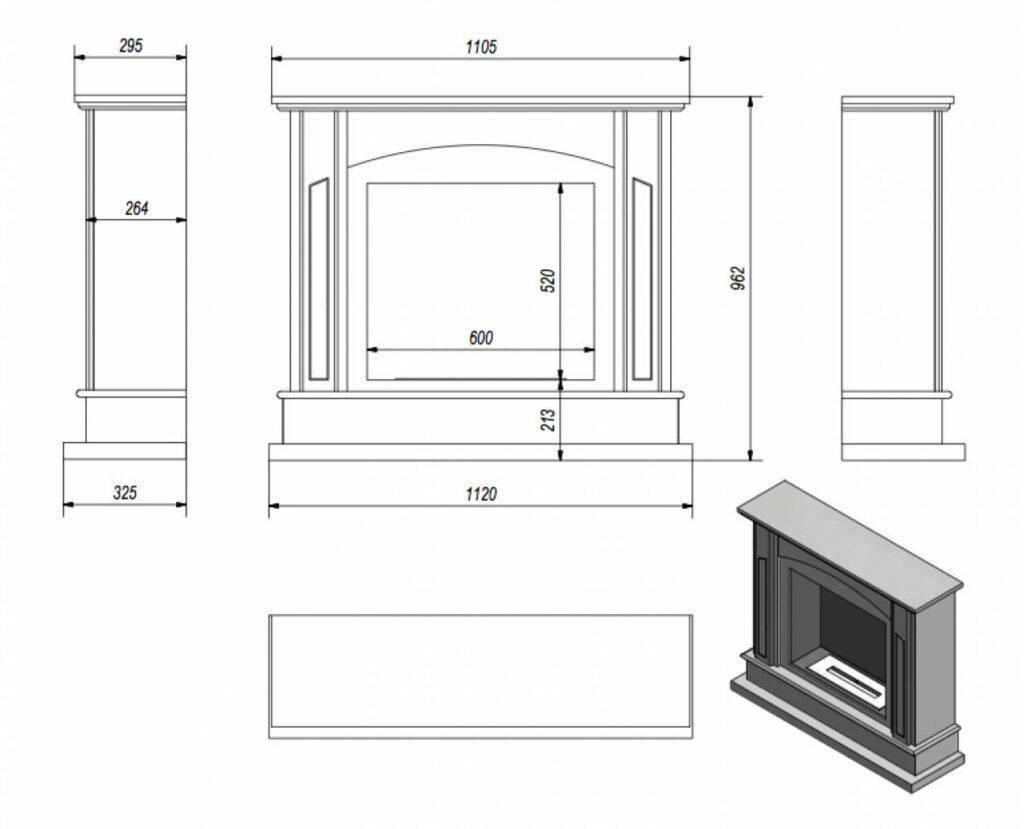

Пример чертежа для сборки биокамина

Для сборки биокамина своими руками вам потребуется провести следующие работы:

• Собрать основной корпус биокамина, склеить или скрепить защитный экран и установить на него. Защитный экран можно соединить креплениями, а можно склеить, для чего используется специальный жаропрочный герметик. Отметим, что сохнет он минимум сутки, поэтому работы следует провести заранее.
• Установить в собранный корпус резервуар для топлива, закрепить его чтобы он не болтался.
• Подготовить металлическую сетку, устанавливающуюся на корпус биокамина поверх резервуара с топливом. Если ячейки в сетке слишком крупные, можно использовать несколько слоев, уложенных в аппарате со смещением.
• Проложить фитиль внутри конструкции, соединив резервуар с внешней частью биокамина.
• Загрузить декоративные элементы и распределить их на сетке, при этом спрятав от глаз фитиль устройства.
• Залить биоэтанол в резервуар биокамина, запустить устройство.

Полезно знать: Биотопливо для каминов: виды, свойства, особенности, плюсы и минусы

Первый пуск покажет, правильно ли работает система. Если нет, то стоит ее доработать, если да, то можно приступать к полноценному декорированию внутренней и внешней стороны прибора.

Небольшой настольный вариант биокамина

К счастью, аксессуаров для биокаминов, которые позволяет задекорировать пространство внутри аппарата очень много. Вы можете использовать камни различной фактуры, цвета и формы или имитации дров и углей, альтернативные предметы. Создаются эти элементы декора из керамики, которая не боится прямого огня. Благодаря эти аксессуарам создается более полноценная картина происходящего в камине.

О внешнем антураже так же не стоит забывать. Во-первых, гармонично оформите корпус самого биокамина, подберите нужные цвета, материалы, а во-вторых, организуйте пространство вокруг прибора, например, поставьте соответствующие предметы, вроде кочерги или щипцов для работы с дровами, зажигалки и устройства для тушения биокамина.

Разновидности

Горелка с топливным баком

При всём кажущемся разнообразии биокаминов, отличаются они по большому счёту только внешним видом. Внутри же они устроены практически по одному и тому же принципу. И всё-таки горелка для биокаминов может быть двух типов.

• Первая: обычная ёмкость, под которую можно приспособить простую консервную банку. Непрезентабельный вид потом задекорировать. Финансовых затрат практически не потребуется, но этот вариант имеет свои некоторые неудобства. Пламя будет неконтролируемым. В том смысле, что погасить его можно будет, только закрыв чем-то сверху, что приведёт к появлению резкого неприятного запаха, а уменьшить или увеличить вообще невозможно. Избежать появления запаха можно только одним способом – дождаться, пока топливо сгорит полностью.
• Второй вариант горелки – это топливный бак, оборудованный специальной заслонкой. Потратиться придётся ощутимо, но зато не будет никаких запахов и проблем с регулировкой пламени. Сделать такую горелку самостоятельно можно только при наличии высокоточных инструментов и качественных материалов.

Учитывая всё вышеперечисленное, лучше посидеть, хорошенько подумать и попытаться скомпоновать первый и второй вариант, в зависимости от своих возможностей. Схема должна быть не слишком сложной, но учитывающая все меры безопасности.

Как сделать большой биокамин?

Большой напольный и стационарный биокамин имеет свои особенности в изготовлении. Рассмотрим процесс более детально.

Чертеж биокамина из гипсокартона

Каркас большого биокамина конструируют из гипсокартона. Для этого следует действовать в следующей последовательности:

1. Разметка стены и подготовка подходящих элементов гипсокартона.
2. Формирование основание — подставки из негорючего материала (выдерживание +150 градусов).
3. Крепление гипсокартона с помощью саморезов.
4. Монтаж внутренней части из огнеупорных материалов. Можно купить специальный короб для биокамина в магазине и установить в конструкцию из гипсокартона.
5. Установка топливного бака, в центре конструкции. Для стационарного большого биокамина — это лучший вариант, он намного надежнее и практичнее топливного бака, или горелки изготовленной своими руками.
6. Облицовка биокамина. Используют жаропрочные материалы — плитку или натуральный камень.
7. Монтаж стеклянного экрана или кованой решетки — для безопасной эксплуатации устройства.
8. Декорирование большого биокамина, возможно с помощью огнеупорных элементов в виде дров, что придают эффект настоящего очага.

Использование биотоплива

При наличии биокамина не обойтись без специального топлива к нему, его следует покупать регулярно. Здесь владелец устройства должен понимать, что замена его на другую жидкость может навредить здоровью человека.

В биокаминах используются специализированные смеси с приставкой «био»

Что важно — главный компонент растительного или животного происхождения. Биотопливо производят различными технологиями, основа может быть из свеклы, картофеля или древесины

Главным преимуществом биотоплива есть то, что при горении оно выделяет вредных испарений, полностью безопасный для использования в жилом помещении

К тому же, пламя выходит ровным и очень красиво выглядит

Главным преимуществом биотоплива есть то, что при горении оно выделяет вредных испарений, полностью безопасный для использования в жилом помещении. К тому же, пламя выходит ровным и очень красиво выглядит.

Существует несколько важных правил использования топлива:

1. Выбирайте качественное, сертифицированное топливо известных фирм-производителей.
2. Перед заливанием топлива горелка или бак должны полностью потухнуть и остыть.
3. Для зажигания биокамина следует применять специальную зажигалку, с длинным носом, из металла.
4. Храните топливо на расстоянии от легко возгораемых предметов, горячих поверхностей и конечно самого огня.

Биокамин станет красивым элементом любого дома или квартиры. Соорудить биокамин своими руками просто — если следовать нашим рекомендациям. Внимательно отнеситесь к выбору основных материалов и помните о правилах пожарной безопасности. Само по себе устройство не принесет много хлопот, наоборот его установка принесет изюминку в дом, наполнит его светом и теплом.

Виды отопительных блоков

Отопительный или топливный блок — второе название горелки. По сути, это и есть биокамин, все остальное — элементы декора. Эти устройства выпускаются сегодня в весьма разнообразном исполнении.

Те, что подороже, снабжены особой заслонкой, которая позволяет регулировать размер пламени, быстро его гасить (для этого достаточно повернуть специальную рукоятку), а также предотвращает попадание пыли в топливо и проникновение неприятных запахов в помещение.

Самые дорогие модели имеют еще и электронное управление, то есть являются автоматизированными.

Воспроизвести такое изделие в домашних условиях не представляется возможным.

В дешевых разновидностях биокаминов устанавливаются простенькие горелки с примитивной конструкцией.

Тушить их приходится с помощью специального приспособления, интенсивность горения регулировать нельзя, а при определенных условиях пользователь может слышать неприятный запах. Но зато эти устройства являются очень доступными, а самое главное — их несложно изготовить своими силами.

Неотъемлемой частью любого отопительного блока, хоть дорогого, хоть самого бюджетного, является топливный резервуар. Во время горения топлива он может сильно нагреться, и даже стать причиной возгорания контактирующих с ним материалов.

Поэтому наиболее безопасными являются такие горелки, в которых данный резервуар помещен в оболочку, то есть топливный бак представляет собой как бы емкость с двойным дном.

Топливный блок Васат 1100

Чтобы обеспечить более длительное горение порции топлива, в содержащую его емкость иногда кладут какой-либо негорючий абсорбирующий материал, имеющий волокнистую или пористую структуру. Правда, такое решение нельзя назвать экономичным, поскольку горючее в этом случае выгорает не полностью — часть его остается в наполнителе.

Для удобства пользования отопительные блоки оснащаются шкалой с указанием минимального и максимального уровня топлива, а также защитой от перелива.

Размеры этих устройств могут варьироваться в весьма широких пределах — от 25 см до нескольких метров.

Тепло — от баллона

Если в доме несколько потребителей газа, то для бесперебойной работы может пригодиться система баллонов, объединённых газовой рампой. Из благ цивилизации этому чуду техники понадобится только электричество — датчики и система управления работают от электросети.

Газовая труба для такого оборудования не обязательна. Маркируются газовые камины для дачи в зависимости от типа топлива: N — natural, природный газ; P — propane, пропан. То есть камины работают как на природном газе от центральной системы газоснабжения, так и на сжиженном из баллонов (пропан-бутан). Так что магистральный газопровод для камина не обязателен.

Для монтажа и подключения прибора нужно приглашать специалиста: сотрудник газовой службы должен внести его в учётную книгу газового оборудования и проводить регулярное квалифицированное обслуживание.

Необходимые условия

Горелка для биокамина

Чертёж горелки для биокамина самой разной сложности можно легко найти в интернете. Да и нарисовать его самому тоже труда не составит. Однако перед тем как приступить к работе, необходимо уяснить, что есть некоторые требования к устройству, которые надо соблюдать, чтобы поделка получилась не только красивой и стильной, но и безопасной.

• Экономить за счёт дешёвого материала не следует – это не тот вариант. Огонь – стихия очень коварная, способная выйти из-под контроля даже при малейшей неточности.
• Идеальным, да и практически единственным решением будет использовать толстостенный лист нержавеющей стали, из которой вырезать необходимые детали, а затем герметично соединить их.
• Не спешить и выдержать положенное время, необходимое для затвердения или высыхания скрепляющих компонентов.
• После завершения работ и перед первым использованием, внимательно убедиться в отсутствии неровностей, царапин и сколов.

Условия не сложные, но их выполнение обеспечит не только красоту и уют, но и безопасность.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

Разметить стену и разрезать гипсокартон на подходящие куски.

В основание камина установить негорючую подставку

Это особенно важно, поскольку температура от сгорания превышает +150 С°. Гипсокартон крепится к стене саморезами

Гипсокартон крепится к стене саморезами.

Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.

Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.

Для большого камина лучше всего приобрести топливный бак фабричного производства

Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.

Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Пошаговая инструкция для биокамина своими руками

Камин на биотопливе собираем используя инструкцию пошагового изготовления. Все просто. Сделает даже школьник из старших классов. Приступаем.

• Заранее подготовленные куски стекла нужных размеров склеиваем друг с другом. Силиконовый герметик подойдет для этой цели лучше всего. На сутки забываем о нашем изделии. Оно должно капитально просохнуть.
• Основание конструкции обычно делают прямоугольным или квадратным основанием.
• Топливо из пластиковых емкостей переливаем в металлические сосуды (консервная банка, железный стакан).
• Фитиль из шнура окунаем в горелку.
• Ставим поверх сетку из металла.
• Насыпаем на сетку камни.
• Камин на биотопливе готов к своему запуску.

Основные преимущества биокаминов своими руками: фото заводских моделей впечатляют

Современные технологии шагнули далеко вперед, потому с каждым днем появляются все новые и новые приспособления, которые еще десяток-другой лет назад привели бы любого человека в состояние полного изумления. Сегодня все кардинальным образом изменилось, и изготовление биокаминов своими руками, видео о чем и можно посмотреть ниже, стало совершенно привычным занятием, конечно, если у вас имеются базовые навыки. Правда, ничего уж слишком заоблачно сложного нету, однако прежде, чем приступить к работе, стоит более подробно ознакомиться с принципом работы, а также особенностями этих приспособлений, которые действительно способны преобразить любое помещение, став важным элементом декора.

Устройство и принципиальная схема работы: как изготовить биокамин своими руками

Нет совершенно ничего сложного в принципиальной схеме и принципе работы этого, по большей степени, декоративного приспособления, и разобраться с ним способен даже человек, который ранее никогда не имел дела с подобными устройствами.

• В основе биокамина лежит емкость с жидким топливом, а все остальное – это его декоративное оформление. Причем топливная емкость как раз и является основным элементом.
• Кроме бачка, куда и буде наливаться топливо, в нем должна быть также горелка, причем она может быть изготовлена из самых разнообразных материалов: металла, искусственного или же натурального камня, керамики, огнеупорного стекла и так далее.
• Причем у горелки, в обязательном порядке, должна быть предусмотрена крышка. Именно она и станет вашей заглушкой, чтобы потушить пламя. Достаточно закрыть крышку, доступ кислорода для горения перекроется, и огонь потухнет – все просто.

Устройство биокамина

Перед тем как сделать эскиз идеи камина для квартиры, необходимо знать, какие детали включают в биокамин. Конструкция состоит из бака для биотоплива, горелки с заглушкой и облицовочных материалов, которые являются декоративной частью домашнего очага.

Топливом, изготовленным на веществах растительного происхождения, выступает этаноловый спирт, поэтому такое устройство еще называется спиртовой камин. Жидкость заливают в небольшой блок, находящийся под горелкой. При отодвинутой крышке ее поджигают зажигалкой. Горящее пламя отключается путем закрывания горелки. Надо помнить, что доливать жидкость в топливный отсек следует только после полного остывания прибора. Во время работы камина в комнате должны быть открыты двери и окна для улучшения воздухообмена.

Кому-то нравятся настенные камины, которые могут украсить пустые стены. Напольный вариант некоторые приравнивают к стандартному камину, так как он отличается большими размерами, но при этом его возможно передвигать, а если конструкция на колесиках, то особых усилий в транспортировке он не потребует. Компактные настольные биокамины можно переносить на руках из-за их легкого веса. Кроме того, их можно ставить на стол, полку, встраивать в небольшие ниши и специально оборудованные порталы, чтобы получился более реалистичный образ настоящего камина.

Виды биокаминов

Прежде чем приступить к проектированию биокамина, следует разобраться, где он будет находиться и какую функцию выполнять.

Биокамины бывают:

• настольные; Компактные устройства не займут много места
• настенные; Настенный камин гармонично впишется в гостиную
• напольные. Напольное устройство идеально для большой комнаты

Настольные камины обычно небольшого размера, круглой или прямоугольной формы, выполняются из керамики или металла. Расстояние от стекол до горелки не должно быть менее 10 см.

Настенные камины всегда имеют вытянутую прямоугольную форму, чтобы их можно было легко прикрепить к стене. Заднюю стенку всегда выполняют из жаропрочного материала, например, металла. Переднюю часть производят из огнеупорного стекла.

Напольные биокамины – самые крупные. Часто их декоративно выполняют как стандартные камины с дымоходом. Если это обычный биокамин, его просто устанавливают на подиум.

Виды горелок для биокаминов

Хоть биокамины и отличаются по внешним параметрам, внутреннее устройство у них практически одинаковое.

Существует лишь 3 вида устройства горелок:

• капиллярная;
• самотечная;
• фитильная.

Стандартная горелка для биокамина отличается простотой устройства

Капиллярная

Капиллярная горелка требует использования точно отмеренной дозы топлива. Оно затягивается в саму горелку с помощью капиллярных сил.

У нее есть ряд минусов:

• пока прогревается испаритель, присутствует запах спирта;
• в начале горения пламя сильно вспыхивает, но успокаивается через несколько минут;
• переизбыток топлива провоцирует брызги, при высоких температурах это может быть опасно;
• в капиллярном устройстве всегда остается немного неизрасходованного топлива;
• обязательно наличие заслонки для регулировки огня;
• наполнитель приходится менять, т. к. он регулярно забивается продуктами горения.

Простая конструкция капиллярной горелки способна работать до 2 часов

Самотечная

Топливо моментально попадает в испаритель. За счет этого поджег камина осуществляется сразу. Огонь держится стабильно, нужды в заслонке нет, но ее добавляют для регулирования пламени в декоративных целях. Конструкция довольно сложная, ее невозможно повторить самостоятельно.

Горючее в самотечном устройстве используется до конца за счет прогрева топливного бака

Фитильная

Испаритель фитильной горелки — это одновременно топливный бак, который подогревается пламенем. Заправку осуществляют «на глазок», перелив топлива не опасен. Главное, чтобы наполнитель полностью пропитался топливом.

В заслонке нет необходимости, т. к. пламя стабильное.

В фитильной горелке обязательно наличие металлической решетки для распределения тепла

Важно! Некоторые покупные камины работают от розетки. Это связано с дополнительной функцией освещения, звуков и т

д. Огонь всегда настоящий, в электричестве нет острой необходимости.

Советы по сборке

Создание каминов имеет массу нюансов, которые могут сэкономить время и деньги. В этом деле лучше придерживаться советов опытных мастеров:

• Перед вставлением фитиля в топливник его пропитывают спиртом. Это обеспечит нормальное пламя очага.
• Лучше использовать для заливки в резервуар не спирт, а биоэтанол. Этот спиртовой раствор абсолютно безопасен для человека. При его сгорании выделяется вода и углекислый газ.
• При сгорании биоэтанола все равно нужно проветривать помещение. Поэтому в глухих комнатах без вентиляции камин лучше не ставить.
• Обычное стекло для камина использовать нельзя. Только огнеупорное толстое полотно выдержит постоянный контакт с пламенем.
• При использовании биоэтанола для камина ни в коем случае не пытайтесь его разбавлять спиртом или бензином. В подобном случае можно отравиться продуктами отходов.

Биоэтанол хорош не только безопасностью, но и отсутствием каких-либо запахов при сгорании.

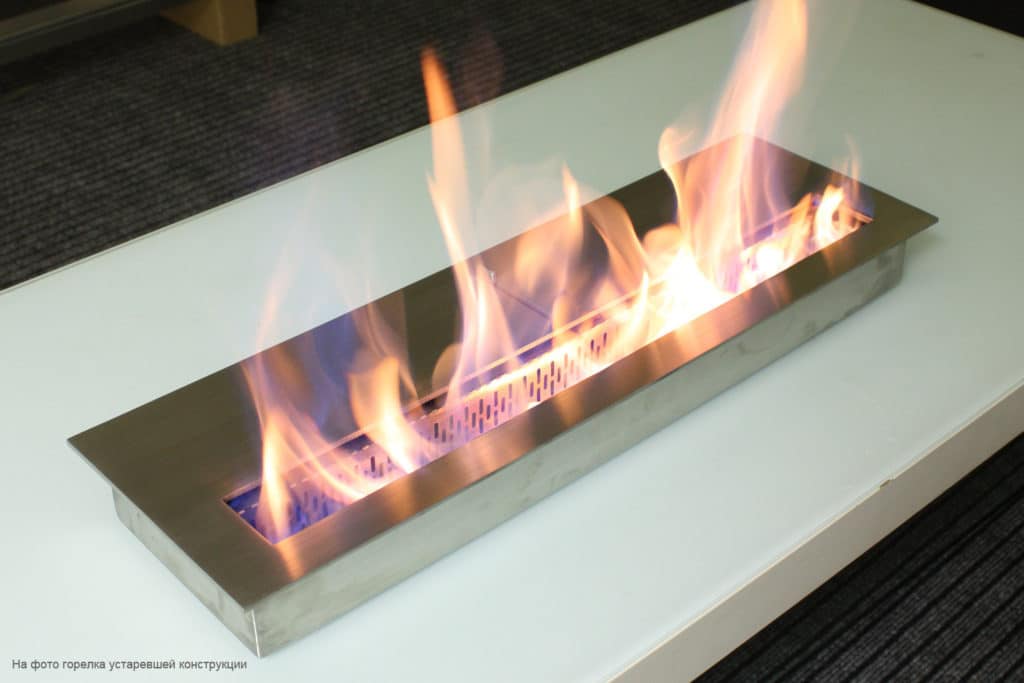

Горелка для биокамина, сделанная своими руками, в отличие от магазинной, не может регулироваться автоматикой. Однако она позволит вам создать в доме уютный и безопасный очаг, не тратя большую сумму.

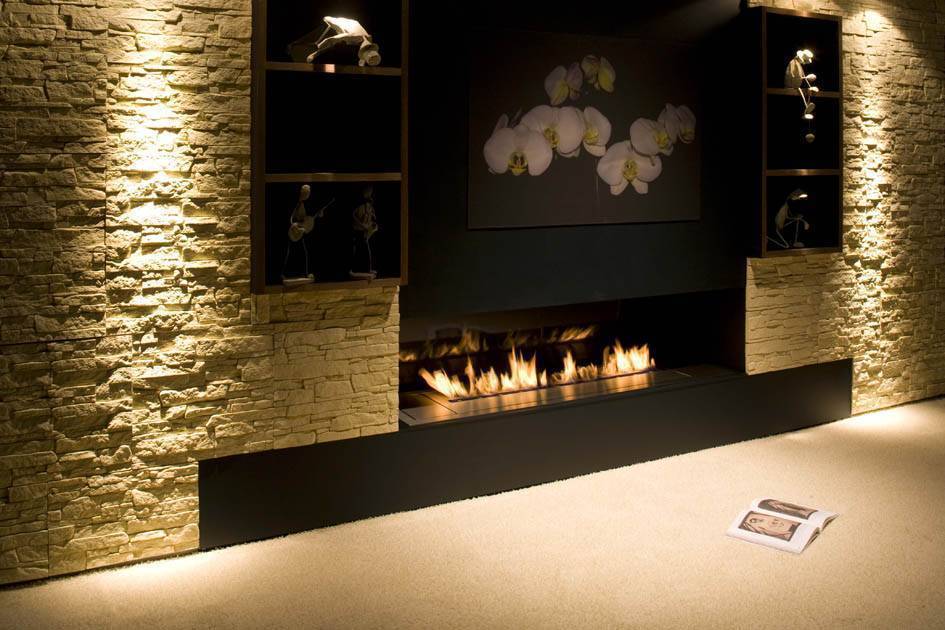

Дополнительный уют камину придадут тематические предметы. Каминная зажигалка для розжига, пара поленьев возле очага или короб с настоящими прессованными дровами создадут неповторимую атмосферу в помещении.

( Пока оценок нет )
