Почему болгарка, и как это работает

Болгарка: что это такое, почему так называется, как можно использовать, схема устройства

Сегодня в обиходе почти у каждого домашнего мастера есть болгарка. Тем не менее, многие не знают, почему она так называется, и какие функции может выполнять этот инструмент, помимо обычной резки. Из этой статьи вы узнаете происхождение необычного названия болгарки, ее устройство, и для чего еще ее можно применять.

Как правильно называется болгарка

Всем привычное наименование – болгарка — настолько распространено, что мало кто помнит, почему ее так называют. Этот инструмент правильно называется углошлифовальная машинка (УШМ). Первоначально она предназначалась для обработки внутренних углов на стыках двух плоскостей. Первые экземпляры таких машин поступили в Советский Союз из дружественной тогда Болгарии, где и производились. По свойственной народу привычке длинное и неудобное название постарались сократить. В результате в обиход прочно вошло новое слово – болгарка. А вот на упаковке указывается правильное наименование — углошлифовальная машинка.

Иногда производители используют вариант ШМУ (шлифовальная машинка угловая) или МШУ.

Постепенно так стали именовать все электроинструменты, внешне похожие на прототип. Хотя разница между ними имеется. Например, болгаркой часто называют отрезную машинку.

Внешнее сходство, несомненно, присутствует, но отрезная машинка оснащена площадкой для того, чтобы разрез направлялся перпендикулярно обрабатываемой поверхности, чем она и отличается от болгарки.

Что может этот инструмент

Классическая болгарка – это ручной электроинструмент с абразивным кругом. Основное назначение болгарки – обработка стыков плоских металлических поверхностей. Однако использовать ее можно и для других операций. Основной круг прекрасно подходит для резки листового металла, торцевой обрезки труб и арматуры. Простой заменой рабочего круга на диск с наждачной бумагой шлифмашинка превращается в полировочную. Использовать болгарку в таком качестве можно, обрабатывая трубы для перил, плоские или искривленные поверхности до зеркального блеска. Кроме работ по металлу, болгаркой производится резка керамической плитки. Для этого в качестве рабочего диска нужно применять круг по бетону. Перечень операций, которые можно делать с помощью болгарки,  очень широк.

Каждый вид материалов требует для своей обработки специальных дисков:

шлифовальный диск по металлу толщиной 5-6 мм;

лепестковый шлифовальный диск;

отрезной круг по металлу толщиной 2 мм;

отрезной круг по бетону и керамике с алмазной кромкой;

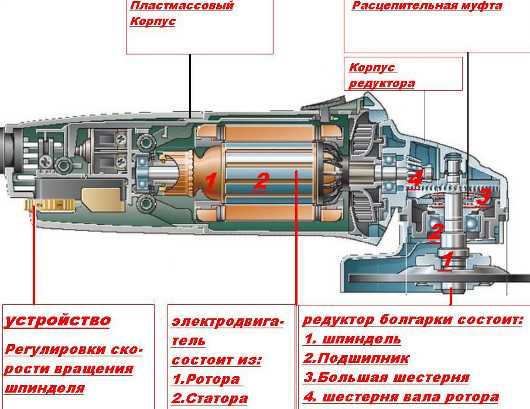

Устройство и принцип работы УШМ

Устройство угловой шлифовальной машины достаточно сложное. Из чего состоит УШМ, можно понять, посмотрев на рисунок ниже.

Конструкцию машинки условно можно разделить на две части:

  • электрическую;
  • механическую.

Упрощенная электрическая схема УШМ выглядит так:

Сердцем УШМ является коллекторный электродвигатель переменного тока. Напряжение питания через обмотку статора посредством угольных щеток подается на коллектор ротора (вращающейся части) электродвигателя. На роторе расположены секции обмоток, выводы которых расположены на пластине якоря ротора.

Дешевые и маломощные болгарки вращаются с постоянной скоростью. Более мощные модели снабжены регулятором на ручке, позволяющим изменять обороты двигателя.

На обе стороны вала ротора надеты подшипники, закрепленные в корпусе. Этим обеспечивается стабильное направление вала во время работы. Вращение электродвигателя передается на редуктор, изменяющий направление вращения и передающий крутящий момент на режущий круг.

Редуктор состоит из двух косозубых шестеренок. Малая надета на вал двигателя, а большая на ось редуктора. На выходящую наружу часть оси редуктора – шпиндель — крепится рабочий инструмент (круг). Профессиональные модели оснащаются расцепляющей муфтой — она прекращает вращение рабочего части инструмента, если по какой-либо причине круг заклинивает в обрабатываемом материале. Без такой муфты диск круга может сломаться и осколками разлетится в разные стороны. Часть поверхности круга прикрыта защитным кожухом, защищающим лицо и руки от летящих из-под режущей кромки опилок и пыли.

Рабочий круг крепится на шпинделе быстрозажимной гайкой с помощью специального ключа. Неподвижность шпинделя при затягивании гайки обеспечивается кнопкой на стороне корпуса редуктора, противоположной кругу. На пластмассовом корпусе болгарки имеются продольные щелевые отверстия. При работе их закрывать нельзя, через них происходит охлаждение электродвигателя.

Советы по работе с болгаркой

У начинающих пользователей всегда возникает множество вопросов по работе с болгаркой. Не стесняйтесь их задавать опытным пользователям нашего портала, т.к. это упростит знакомство с инструментом и сохранит вам здоровье.

Я профессионально работаю с УШМ с 1995 года. Искры пускаю от себя. Я правша, мне так удобнее работать, потому что вижу линию реза и искры не летят на одежду. Болгарка, как бы сама наползает на линию реза заготовки. Для себя я сформулировал несколько основных правил безопасной работы с угловой шлифовальной машинкой:

Самое важное это – надёжная защита глаз. Не покупайте дешевые очки из оргстекла

Купите брендовые очки для защиты глаз проверенной марки. Да, они стоят дорого, но, если вы повредите себе глаза абразивом или металлической стружкой, вы их потом не купите ни за какие деньги.
Смотрите куда летят искры. Если рядом стоят люди, пусть отойдут. В месте падения искр не должно находиться легковоспламеняющихся жидкостей, сухой травы, листьев и тряпок, пропитанных бензином или машинным маслом.
Старайтесь резать таким образом, чтобы отрезаемая заготовка, могла бы упасть, не зажав диск. Просчитайте заранее, как пойдет диск болгарки, чтобы его не заклинило.
Горячие искры, если они попадут на стекло, керамическую глазурованную плитку, лакокрасочное покрытие автомобиля или глянцевые покрытия, повредят эти поверхности.
Начинайте освоение болгарки с отрезных дисков толщиной 2,5 мм. Диски толщиной в 1 – 1,2 мм оставьте на потом, когда будете работать увереннее.

Резать болгаркой можно искрами на себя и от себя, как вам удобнее.

Соблюдайте правило, если вы режете металл искрами на себя, врезайтесь в заготовку с края, который находится ближе к вам. Если вы режете искрами от себя, то начинайте рез с дальнего от себя края заготовки и, как бы тяните инструмент на себя.

что это такое, почему так называется, как можно использовать, схема устройства

Сегодня в обиходе почти у каждого домашнего мастера есть болгарка. Тем не менее, многие не знают, почему она так называется, и какие функции может выполнять этот инструмент, помимо обычной резки. Из этой статьи вы узнаете происхождение необычного названия болгарки, ее устройство, и для чего еще ее можно применять.

Как правильно называется болгарка

Всем привычное наименование – болгарка — настолько распространено, что мало кто помнит, почему ее так называют. Этот инструмент правильно называется углошлифовальная машинка (УШМ). Первоначально она предназначалась для обработки внутренних углов на стыках двух плоскостей. Первые экземпляры таких машин поступили в Советский Союз из дружественной тогда Болгарии, где и производились. По свойственной народу привычке длинное и неудобное название постарались сократить. В результате в обиход прочно вошло новое слово – болгарка. А вот на упаковке указывается правильное наименование — углошлифовальная машинка.

Иногда производители используют вариант ШМУ (шлифовальная машинка угловая) или МШУ.

Постепенно так стали именовать все электроинструменты, внешне похожие на прототип. Хотя разница между ними имеется. Например, болгаркой часто называют отрезную машинку.

Внешнее сходство, несомненно, присутствует, но отрезная машинка оснащена площадкой для того, чтобы разрез направлялся перпендикулярно обрабатываемой поверхности, чем она и отличается от болгарки.

Что может этот инструмент

Классическая болгарка – это ручной электроинструмент с абразивным кругом. Основное назначение болгарки – обработка стыков плоских металлических поверхностей. Однако использовать ее можно и для других операций. Основной круг прекрасно подходит для резки листового металла, торцевой обрезки труб и арматуры. Простой заменой рабочего круга на диск с наждачной бумагой шлифмашинка превращается в полировочную. Использовать болгарку в таком качестве можно, обрабатывая трубы для перил, плоские или искривленные поверхности до зеркального блеска. Кроме работ по металлу, болгаркой производится резка керамической плитки. Для этого в качестве рабочего диска нужно применять круг по бетону. Перечень операций, которые можно делать с помощью болгарки,  очень широк.

Каждый вид материалов требует для своей обработки специальных дисков:

шлифовальный диск по металлу толщиной 5-6 мм;

лепестковый шлифовальный диск;

отрезной круг по металлу толщиной 2 мм;

отрезной круг по бетону и керамике с алмазной кромкой;

Менее известные названия ушм

Существуют и другие названия УШМ.

Изобрели прибор в Германии еще в 1920-х. Спустя годы, в 1954 те же изобретатели выпустили серийные образцы.

Неофициальное «болгарка» вошло в речь после появления В СССР в начале 1970-х годов. Тогда в Болгарии начали выпускать аппараты, которые поставлялись для строительных работ соседям. Кстати, нигде в мире кроме как в странах бывшего СССР не используется это слово в отношении болгарки. У нас же она еще называется следующим образом:

  1.  «обезьянка» — среди рабочего люда ходили слухи, что постоянное использование машины удлиняет руки и делает человека похожим на это животное – в итоге шутка уже почти забылась;
  2.  «турбина» — звук, издаваемый болгаркой, очень похож на выдаваемый настоящей турбиной или автомобилем;
  3.  «фортуна» — когда первые ручные машины с таким названием появились в СССР. Трудовые массы оценили их удобства, наименование перешло в нарицательные слова.

Какие необходимо соблюдать меры безопасности при работе с УШМ?

  • Работать нужно в очках или защитной маске
  • При работе надевать плотные перчатки, для защиты рук от летящих искр
  • Нельзя снимать защитный кожух для использования кругов большего диаметра
  • Лучше использовать противопылевый респиратор, особенно при работе с камнем
  • Одежда должна быть не широкой, что бы не смогла попасть под вращающийся круг
  • Перед работой осматривайте круги, корпус и электрический кабель на наличие сколов, повреждений
  • Нельзя работать болгаркой по дереву

Работать надо в устойчивом положении прочно удерживая болгарку. Шнур электро питания должен быть в стороне, разрезаемый металл лучше закреплять в неподвижном состоянии. Следить что бы при разрезании металла круг не защемило. Резать надо так, что бы направление вращения круга совпадало с направлением реза. Защитный кожух был направлен на работника.

История создания углошлифовальной машины

Углошлифовальная машина была изобретена в Германии в 1954 году фирмой Ackermann + Schmitt (FLEX-Elektrowerkzeuge GmbH). Фирму основали Германн Аккерман и Германн Шмит в 1922 году в городе Stuttgart-Bad Cannstatt. Вначале они изобрели ручной шлифовальный станок MS 6 c гибким валом (flexen). А затем мир увидел первую углошлифовальную машину марки DL 9.

История создания Спарки в Болгарии

Краткая история завода СПАРКИ ЕЛТОС АД, Ловеч, Болгария

  • 1961 Создание производства
  • 1965 Начало производства электроинструментов
  • 1966 Покупка первой лицензии AEG (достигнутая мощность производства 500,000 машин)
  • 1975 Покупка второй лицензии AEG (достигнутая мощность производства 1,000,000 машин)
  • 1996 Приватизация завода СПАРКИ ГРУП
  • 1997 Сертификация по ISO 9001
  • 1998 Зарегистрированный на фондовой бирже; код: SL9/ELTOS
  • 2003 Сертификация Технической лаборатории по ISO/IEC 17025:1999
  • 2004 Сертификация по ISO 14001 — система управления окружающей среды
  • 2006 Сертификация по OHSAS 18001 — система управления здоровья и безопасности труда. Оборудование стало выпускаться под брендом SPARKY PROFESSIONAL.
  • 1997-2012 Инвестиции в основные средства порядка 39 миллионов eвро
  • 2013-2015 Инвестиционная программа в 8 миллионов евро

Механические неисправности болгарки

Чтобы определить неисправность такого типа? нужно разобрать корпус болгарки и корпус редуктора болгарки, который изготавливается из металлического сплава.

Основные механические поломки относятся к таким частям болгарки:

  • Редуктор;
  • Стопорная кнопка — фиксатор шпинделя;
  • Фланцевый крепеж инструмента;
  • Подшипники вала якоря.

Шлифовальный инструмент часто подвергается поломкам? и наиболее распространенной причиной является разрушенный подшипник редуктора или его износ. Такие неисправности вызываются при чрезмерной нагрузке на технику в процессе работы. В таком случае также могут изнашиваться и разрушаться зубья шестерни редуктора. Принцип ремонта заключается в процессе замены деталей, и при этом не требуются специальные навыки.

Замена подшипника редуктора

Подшипники являются очень важными элементами электроинструмента. После поломки подшипника его немедленно нужно заменить, так как его неисправность может привести к другим механическим поломкам и к повреждениям статора и ротора. Отрицательное влияние на подшипники может оказывать:

  • Длительная эксплуатация болгарки с высокой нагрузкой;
  • Недостаток смазочного материала;
  • Попадание инородных частиц;
  • Повышенная скорость вращения.

После износа или разрушения подшипника появляется неприятный посторонний шум. Проверить состояние подшипника можно после разборки болгарки и проверки люфта подшипника на валу. При покачивании подшипника в разные стороны люфт должен отсутствовать или быть минимальным. После обнаружения неполадок подшипника его необходимо поменять, используя при этом съемник, а обойму разрушенного подшипника можно изъять с помощью метчика, вкрученного в обойму. Снять подшипник можно и по народному методу, используя при этом два рожковых ключа, тиски и молоток.

Разборка и ремонт редуктора

Самое сложное при ремонте редуктора — это снять шестерни и изъять опорный подшипник. Для разборки необходимо снять крышку и отсоединить корпус статора от ротора. Далее нужно открутить гайку крепления ведущей шестерни, если она предусмотрена конструкцией. В крышке редуктора находится подшипник, который вытягивается после снятия стопорного кольца. Ведомая большая шестерня крепится стопорным кольцом, и при помощи подручных инструментов его можно снять. Шестерня запрессовывается на шпиндель и крепится шпонкой.

В некоторых типах болгарок шестерня может крепиться резьбовым соединением. Ремонт шестерен заключается в их замене. Стопорный фиксатор необходим для удобства крепления рабочего диска фланцевым креплением. Фиксатор представляет собой шток с пружиной и при надобности путем нажатия на него препятствует вращению рабочего вала. Такой фиксатор починить почти невозможно, он подлежит замене.

Тип питания

Существуют сетевые, аккумуляторные и пневматические модели. Однако последние практически никогда не используются в домашних условиях, поэтому на них заострять внимания не будем.

Сетевые модели наиболее часто используются домашними мастерами, так как они имеют достаточную мощность и производительность. Преимуществом сетевых агрегатов является непрерывность работы (по крайней мере пока не выключили свет). Однако электрическую УШМ нельзя использовать там, где нет розеток, да и провод может мешаться во время работы. Но в большинстве случаев этот фактор не критичный, так как в доме у каждого все в порядке со светом. Одной из популярнейших на сегодняшний день среди отечественных потребителей является недорогая болгарка Makita GA5030 для 125-х дисков.

Аккумуляторные устройства более мобильные, чем сетевые, и не зависят от розеток. Однако они менее мощные, да и время работы аккумулятора обычно небольшое (в большинстве моделей до 1 часа автономной работы). Если для вас необходима такая независимость от розеток, например, для «шабашек», тогда рекомендуем вам покупать аккумуляторную УШМ сразу с двумя аккумуляторами, так как покупка аккумулятора отдельно выйдет дороже. Какую болгарку выбрать для дома? Сейчас можно купить неплохую аккумуляторную модель Bosch GWS 18V-10 SC, с которой в комплекте идут два аккумулятора емкостью 5 А*ч.

Какую болгарку выбрать?

Как уже упоминалось, для дома будет достаточно обыкновенной бытовой болгарки, особенно, если не планируется ее частое использование или какая-либо специфическая работа, требующая большой мощности и диаметра диска свыше 150 мм.

Для профессиональной деятельности требуется инструмент мощностью свыше 1,5 кВт с дисками диаметром от 180 мм.

Вообще в процессе выбора болгарки следующая информация будет весьма полезной:

  • Длина шнура. Оптимальное ее значение 2 – 3 метра. Меньшая длина попросту ограничит свободу действий, а большая не нужна, так как на удалении от розетки в любом случае придется использовать удлинитель.

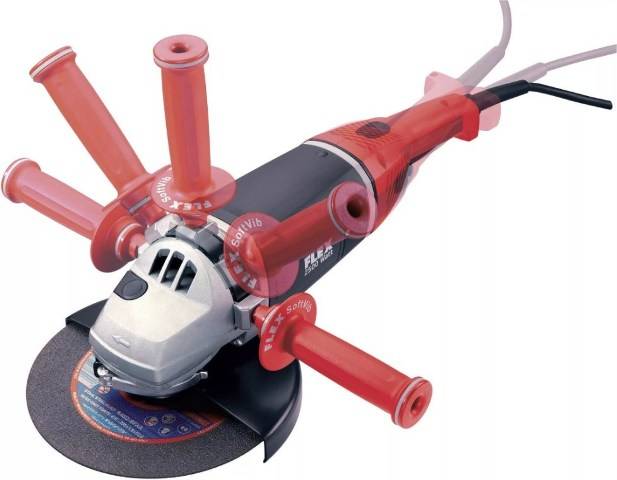

  • Положение рукоятки. От количества позиций дополнительной рукояти зависит удобство использования инструмента. На корпусе редуктора УШМ имеются отверстия для ее установки, чаще всего, в количестве 3 штук, что делает возможным использование болгарки левшой и правшой, а также под разными углами.

Есть модели, в которых переключается основная рукоять на корпусе, где переключение происходит поворотом вдоль оси инструмента. Переключение основной рукояти может иметь 2-3 позиции.

  • Замена щеток двигателя. Графитовые щетки со временем истираются, и требуют замены. Чтобы не пришлось разбирать болгарку или обращаться в сервис, многие производители используют систему быстрой замены. У таких моделей на корпусе инструмента с противоположных сторон имеются две маленькие крышки-заглушки на винтах. Для доступа к щеткам их просто необходимо выкрутить.
  • Плавный пуск – снижает износ шестерен, предотвращая рывок при старте. Наличие этой функции продлит ресурс инструмента. Также сюда относится система ограничения пускового тока, снижающая при старте нагрузку на сеть.
  • Защита от случайного пуска – дополнительная кнопка, блокирующая клавишу пуска от непроизвольного нажатия. Некоторые модели имеют систему блокировки повторного включения. Если инструмент обесточить, а затем возобновить подачу при зажатой клавише пуска, он не запустится.
  • Быстрозажимная гайка для болгарки. Ею оснащаются многие современные модели шлифмашин. Позволяет выполнять замену рабочего диска без использования дополнительного инструмента.
  • Поддержание постоянных оборотов под нагрузкой обеспечит высокую производительность при работе с материалами разной плотности. Электроника самостоятельно доведет число оборотов режущего круга до номинального значения, несмотря на прилагаемую к нему нагрузку. Наличие функции ручной регулировки оборотов позволит подобрать скорость вращения диска под выполнение конкретных задач.
  • Антивибрационная система – выполняет автоматическую балансировку режущего круга за счет специальной муфты с погруженными в масло шариками, которые, распределяясь требуемым образом, смещают центр тяжести, уменьшая вибрацию болгарки.
  • Вес инструмента отвечает за возможность продолжительной работы без усталости оператора. На массу и размеры влияет мощность болгарки. Профессионалы стараются для себя выбрать золотую середину в этом плане.

Важным пунктом при выборе болгарки остается гарантия, а точнее ее продолжительность и условия.

Европейские производители предлагают от 3 лет гарантийного обслуживания, а некоторые и свыше 5 лет, что намекает на качество инструмента.

Что такое болгарка: виды, характеристики

При отделочных работах без этого инструмента не обойтись. Итак — что такое болгарка? Это угловая  шлифовальная машина, которая упрощает полировку и шлифовку любых поверхностей.

  • Назначение болгарки
  • Типы болгарок
  • Что такое болгарка видео:
  • Диски и насадки для болгарки
  • Как выбрать болгарку?
  • Что такое болгарка видео:

Корпус болгарки (обычно цилиндрической формы) выполняют из ударопрочного пластика. Ключевые элементы инструмента — двигатель и редуктор. Электродвигатель скрыт в корпусе болгарки, он «запускает» ведущую шестеренку редуктора, та вращает более крупную «ведомую» шестерню, на оси которой и крепится рабочий диск инструмента. Задача редуктора — понизить количество оборотов диска. Мощный двигатель может «выдавать» большее число оборотов, чем требуется для качественной обработки материала — например, современные коллекторные двигатели разгоняются до 30000 оборотов в минуту, а средняя скорость вращения насадки инструмента всего 10000 оборотов.

На фото виды болгарки

Назначение болгарки

Применение болгарки зависит от того, какая насадка установлена. Использовать инструмент можно для полировки, шлифовки, обработки металла и бетона (в этом случае потребуются абразивные и алмазные круги).

Болгаркой с отрезным диском (насадкой, предназначенной не для шлифовки, а для разрезания материалов) работают по кирпичу и плитке, защищают металлические поверхности от ржавчины и обрабатывают швы после сварки.

Обратите внимание!

Инструментом с проволочной щеткой можно удалить краску или следы коррозии с металлических поверхностей.

Какая болгарка лучше — зависит от объема работ, которые планируется выполнять с ее помощью.

На фото болгарка

Типы болгарок

Условно инструменты этого типа делят на бытовые и профессиональные — последние мощнее. Бытовые модели не способны долго работать без перерыва — их нужно останавливать каждые 15-20 минут и «давать остыть» в течение такого же промежутка времени. Набор функций бытовых болгарок проще, чем в профессиональных инструментах.

По формату различают двуручные и одноручные инструменты. Съемной рукояткой могут комплектоваться оба типа. Дополнительную ручку можно переставлять, чтобы держать шлифмашинку было максимально удобно. Рукоятки обычно изготавливаются из материала, поглощающего вибрацию.

Выделяют маломощные (700-900Вт), средние и мощные болгарки (от 900 Вт до 1500Вт и свыше 1500Вт соответственно). Мощность шлифмашинки влияет на максимально допустимый размер рабочего диска — чем мощность больше, тем большего размера диск можно поставить на болгарку и тем обширнее поверхность, которую можно обработать инструментом за один прием.

Диски и насадки для болгарки

Виды дисков различаются по диаметру и материалу. Для маломощных и средних инструментов применяют диски диаметром 100-150 мм, для мощных подходят диски диаметром 180-230 мм.

Диски для болгарки могут быть шлифовальными и отрезными. Диски для шлифовки делают более широкими и толстыми, чтобы насадка справлялась с нагрузкой.

Обратите внимание!

Алмазные отрезные диски применяют для работы с отличными от металла материалами — гранитом, плиткой или керамикой.

Для работы с небольшими плоскостями используют чашечные шлифовальные круги. С их помощью чистят пластик, убирают плотные слои краски, осуществляют подгонку панелей. Полировальные тарелки применяются для работы с большим количеством материалов — они пригодны для обработки древесины, пластика, камня и металла.

Обычная болгарка

Как выбрать болгарку?

Выбирают инструмент в зависимости от того, как часто и для какого объема работ его будут использовать. Бытовые болгарки могут работать около 20 часов в месяц. Если необходимость в инструменте возникает часто, для «домашнего» использования стоит взять либо бытовую модель максимальной мощности, либо профессиональную — минимальной.

При покупке проверяют исправность и качество болгарки. Шум включенного инструмента должен быть равномерным. Если при работе появляется запах гари — стоит выбрать другую модель. Детали корпуса, выполненные из пластика, также проверяют: они должны быть целыми, гладкими, качественно обработанными.

Дополнительные характеристики определяются в зависимости от того, какие работы будут выполняться болгаркой. Если шлифмашинка берется для работы с камнем или бетоном, важна защищенность корпуса от пыли и частиц материала, которые образуются при работе. Для работы по металлу подойдет модель с небольшим количеством оборотов, для обработки камня потребуется большее их число.

В завершение самое важное — техника безопасности

  • Работа с болгаркой не допустима без защитных очков или прозрачного щитка, закрывающего все лицо.
  • Не пользуйтесь треснутым или надломанным диском, отлетевший кусок может нанести тяжелую травму.
  • Не выполняйте резку зачистным, а шлифовку отрезным дисками.
  • Не работайте УШМ с заметным люфтом рабочего вала. Риск разрушения насадки у такой машины многократно возрастает.
  • Не «глушите» предохранительные клавиши и кнопки.
  • Прежде чем резать болгаркой бетон, другие каменные материалы (особенно асбоцементные), прорезáть штробы и т.п., обязательно наденьте респиратор, хотя бы простой «лепесток».
