Резиновая манжета для унитаза (эксцентрик): правила монтажа и подключения

Резиновая манжета для унитаза (эксцентрик) – способы крепления

Установка унитаза требует определенной сноровки в работе и быстрого монтажа, т.к. этот сантехнический прибор не может находиться долго вне эксплуатации

Вместе с оперативностью монтажа необходимо уделить внимание качеству работ, особенно, при подключении его к канализационной сети. Для прочного и герметичного соединения выпуска чаши с патрубком канализационной системы применяется манжета для унитаза

Она может быть эксцентриковой и гофрированной.

Манжета манжете рознь

Полиэтиленовые или полипропиленовые детали выполняются сложными по форме. Манжета представляет две цилиндрические поверхности, соединенные вместе, но их продольные оси сдвинуты по отношении одна к другой. Такая эксцентричность необходима в том случае, когда при соединении отвод унитаза и приемный патрубок канализационной трубы не совпадают между собой. Для разных вариантов монтажа выпускается длинная манжета и короткая.

Прямая манжета и эксцентрик — визуально различить очень просто

Для сведения: эксцентрик для унитаза выполняет функцию соединения выпуска сантехнического устройства с канализационным вводом.

Универсальность гофрированного варианта состоит в том, что он применим в крайне сложных вариантах установки и подключения унитаза. Гофрой всегда можно выполнить маневр на площади санузла, монтируя ее под любым углом, перенося раковину в удобное место.

Важно: применение гофрированной манжеты целесообразно только при выполнении необходимого уклона

Для чего менять манжету и как это выполняется?

Бывают случаи протекания воды из гидрозатвора через манжету или из-под нее. Это можно обнаружить во время спускания воды из сливного бачка. Возможно, произошло смещение из-за перекоса бачка, а может быть появилась трещина в самой детали. Если нет возможности устранить неисправность подручными средствами, следует действовать радикально: поменять треснувшую комплектующую.

Установка унитаза с использованием эксцентрика — оптимальный выход при работе со старыми коммуникациями и унитазами нового поколения

Стандартный порядок замены

  1. Зачищается как выпуск унитаза, так и входной канализационный патрубок до полного исчезновения пыли, остатков цемента, пр. Обработанные поверхности должны быть еще и сухими.
  2. Специальным силиконовым герметиком смазывается весь периметр манжеты.
  3. Один конец манжеты с гидроизоляционным уплотнителем без усилий одевается на выход слива унитаза. Этому способствует предварительная водозащитная обработка, предохраняющая место контакта от протечек. Для лучшей адгезии следует дать застыть герметику, а потом продолжить работы.
  4. Другой конец соединителя вставляется непосредственно в канализационный слив.

Кстати: не все специалисты используют для уплотнения герметик. Считается, что манжеты настолько идеально подходят, что сами очень герметично садятся на отвод унитаза.

Унитаз с горизонтальным выпуском

При расположении раструба канализации и выпуска чаши унитаза на одной оси можно воспользоваться для соединения прямой манжетой. В случае несовпадения уровней двух вводов используется манжета для унитаза эксцентрик.

Важно! При этом расстояние между раструбом и выпуском не должно быть больше 5 см

  • На патрубок полочки перевернутого бачка надевается манжета с конца меньшего диаметра на треть своей длины: в оставшиеся 2/3 пространства «упакуется» горловина унитаза и расстояние между торцами. Работу следует проводить при заблаговременном отсоединении поплавкового клапана бачка с жесткой подводкой, снятии винтов с полочки, крышки бачка.
  • Эта оставшаяся часть выворачивается «навыворот», а затем плотно одевается на раструб до тех пор, пока не обозначится его конец. Манжета должна плотно нанизываться на горловину выпуска унитаза.
  • Выполняется монтаж бачка и полочки с последующим подсоединением всех демонтированных ранее деталей. При полностью установленной и, пока не до конца закрепленной конструкции, натягивается с патрубка полочки на выход унитаза манжета до обычного состояния.

Использование эксцентрика позволит разместить унитаз максимально компактно. Если использовать в таком случае гофру, то потери пространства будут значительными

Что если бачок расположен низко?

  1. На конец приставной полки одевается резиновая манжета для унитаза и сразу же фиксируется на ней с помощью проволоки.
  2. Резиновая деталь выворачивается.
  3. На унитаз крепится болтами приставная полка.
  4. На выходной патрубок раковины натягивается манжета.
  5. Патрубок с резиновым герметичным соединением зажимается проволокой.

Если соединение сантехнического прибора с канализацией выполнено правильно, то это гарантирует бесперебойную работу всей системы без поломок и засоров.

Виды сантехнических прокладок

Если возникла необходимость замены старой резиновой прокладки, необходимо снять бачок с унитаза и убедиться, что уплотнитель действительно поврежден. Иногда возникают ситуации, когда прокладка между сливным бачком и унитазом просто сместилась, в результате чего образовалась течь. В этом случае достаточно установить ее правильно и произвести проверку герметичности.

Осмотр уплотнительной манжеты на предмет ее герметичности

Если вы действительно убедились в необходимости замены, то снимите прокладку со своего места и возьмите с собой, когда пойдете в магазин. Так можно избежать ошибки с формой, размерами и внутренним диаметром отверстия уплотнителя.

Прокладка между унитазом и сливным бачком может изготавливаться из нескольких материалов:

  • Резина. Наиболее популярный и недорогой материал, что делает его самым востребованным среди широких масс населения;
  • Силикон. Более прогрессивный материал, который отличается своей эластичностью;
  • Полиуретан. Изделия из него наиболее дорогие, но зато отличаются долговечностью и устойчивостью к изменению формы под действием веса бачка.

Прокладки также различаются своей формой:

  • усеченный конус;
  • круглая;
  • трапецевидная;
  • конусообразная;
  • «восьмерка» (в виде гитары);
  • овальная.

Манжета между бачком и унитазом разных видов

Например, трапециевидная прокладка между бачком и унитазом никак не встанет на место круглой или овальной.

Изделия также различаются фирмами-изготовителями:

  • Отечественные манжеты. Они стоят недорого, но качество их изготовления остается под вопросом. Часто они способны простоять без проблем много лет, но иногда уже изначально являются дефектными. Тут уж как повезет. Главное — правильно выбрать;
  • Импортные. Качество их на порядок выше, так как все они проходят контроль на своих производствах. Отсюда исходит и их более высокая стоимость. Лучше остановиться именно на такой модели, если она подойдет вам по всем параметрам.

Некоторые производители сантехники придерживаются своих собственных стандартов в отношении сантехнических приборов. Неудивительно, что и прокладки для унитаза имеют свои собственные размеры, подходящие к конкретной модели сантехники. В этом случае вы гарантированно сможете приобрести подходящий и качественный товар.

Для чего нужна замена манжеты?

Главная задача, которую должен выполнять резиновый манжет для канализации – надежное и герметичное соединение. Если в процессе эксплуатации вдруг обнаружена вода, значит, деталь перестала выполнять основную функцию. Чаще проблему обнаруживают при смывании воды из словного бачка.

Для диагностики подставьте ладонь под соединение при спуске воды. Если оно влажное и капает, значит, нуждается в ремонте или замене.

Причины поломки могут быть разными: смещение детали вследствие механического воздействия или трещина ввиду длительной работы. При первом варианте попробуйте вернуть герметичность, устранив смещение и подтянув гайки соединительных винтов. Если это не помогло, канализационная муфта подлежит замене.

Отводящий патрубок HL для унитазов с бесступенчатой плавной настройкой

Классификация манжет для унитаза

Уплотнитель является обязательным элементом соединительной схемы сантехнических изделий. С его помощью достигается необходимая герметичность фиксации труб.

В зависимости от конструктивных особенностей выделяют несколько видов манжет:

  • прямые гладкие;
  • угловые гладкие;
  • эксцентрики;
  • гофрированные;
  • конусные;
  • комбинированного типа.

Переходник выбирают с учетом диаметров входного отверстия стока и патрубка унитаза.

При монтаже сантехнического прибора на чугунную трубу канализации используют резиновую муфту. Пластиковый аналог применяют для соединения с полимерной конструкцией. Цвет материала на качество изделия не влияет. Среди востребованных моделей встречаются образцы белого, серого и черного цветов.

В некоторых предметах сантехники в уплотнитель, который препятствует протеканию, нужно одеть и сливной бачок, и чашу. Для того чтобы зафиксировать отдельно стоящий бачок, переходник натягивают на приставную полку унитаза и закрепляют хомутом. Второй конец изделия надевают на трубу слива и затягивают хомутом или проволокой, после чего остается прикрутить полку.

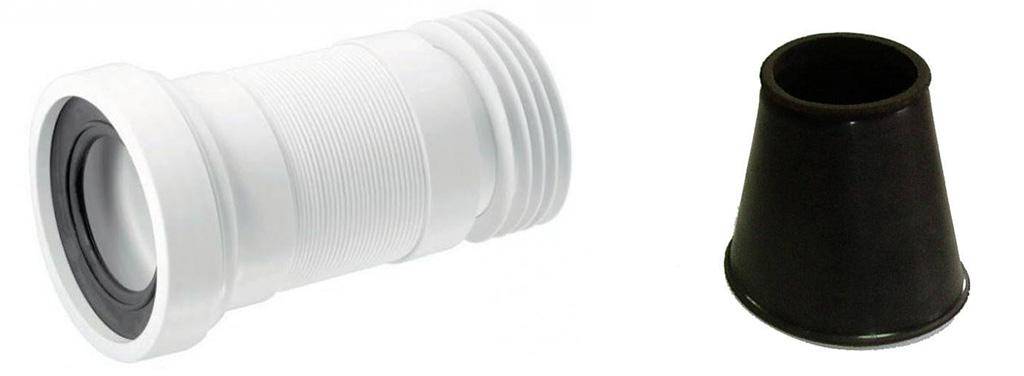

Слева – прямая гофрированная, справа – конусная манжета для унитаза.

Технология подключения

После определенного периода работы эксцентрик может выйти из строя. Поэтому, кроме первоначальной установки унитаза, через время понадобится произвести замену манжеты.

Поврежденные и лопнувшие элементы не в состоянии справляться со своими функциями, что приводит к протечкам.

Простое подсоединение

Если система старая, в большинстве случаев подойдет прямая или конусная деталь.

Работу легко сделать собственноручно, в несколько этапов, включающих подготовку:

  1. Зачистка выходного патрубка и выпуска. Можно использовать специальные средства, предназначенные для тщательной обработки сантехники и ее внутренних деталей. Лучше выбирать мягкие составы, без агрессивных веществ, способных разъедать материал. Все устройства нужно обезжирить.
  2. Подготовленным приспособлениям необходимо дать высохнуть, иначе осуществить качественную герметизацию будет затруднительно.
  3. После предварительных замеров приобретают подходящую манжету. Если трубы старые, чугунные, рекомендуется дополнительно обработать внутренние и внешние поверхности переходника силиконовым акрипластом.
  4. Одну часть эксцентрика надевают на слив чаши. Нет необходимости прикладывать усилия, так как уплотнитель автоматически создаст максимальное прилегание. Если используется герметик, нужно дать время на его застывание.
  5. Второй конец вставляют в слив.

При правильно подобранных параметрах и модификации манжеты фиксированного положения добиться достаточно просто.

Присоединение при разноуровневых выпусках

Если вывод из оборудования и вход в стояк находится на разном расстоянии от пола, подойдет только эксцентриковая гофра, так как она способна без проблем совместить два элемента, благодаря своей гибкости.

Тоже интересно: Ремонт сантехники: течет вода из бачка, что делать?

Принцип монтажа идентичен подключению прямой манжеты. Подразумевает подготовку, очистку внутренних плоскостей и крепление.

В этом случае понадобится аккуратно обращаться с переходником

При вводе нужно осторожно изгибать устройство, чтобы не повредить

Работы осуществляются до прикрепления дополнительных элементов. Это поможет быстро и без помех монтировать приспособление.

Присоединение при низкой высоте бачка

В модификациях унитаза с расположением сливного оборудования на малом расстоянии от пола установка эксцентрика будет отличаться сложностью. Но при желании ее также можно сделать самостоятельно.

Переходник надевается на переднюю часть приставной пластины бачка с конца меньшего диаметра, приблизительно на третью долю длины. В оставшуюся полость войдет горловина чаши и межторцевой шаг.

В этом месте требуется тщательная фиксация, для чего используют обычно стальную проволоку. Гофру необходимо медленно проворачивать и изгибать до заданного положения.

Полку монтируют к унитазу при помощи крепежных элементов.

Приспособление совмещают с выходным патрубком канализации. Несмотря на герметичность внутренних уплотнителей, рекомендуется дополнительно зажать проволокой для надежности.

Организация слива

Обеспечение аппарата водой, проблем. как правило, не вызывает, если о соответствующем уровне очистки воды позаботились своевременно.

Подключение к канализации требует особого внимания. Не правильно организованный слив становится причиной:

  • перебоев в работе машины,
  • попадания в неё жидкости из канализационного трубопровода,
  • проникновения неприятных запахов и т. д.

Чтобы предотвратить появление проблем. придерживаются определенных правил:

  • перегибы сливного шланга при работе недопустимы;
  • после выхода из машины сливной шланг крепится на высоте не менее 80 сантиметров над полом — для этого на задней части машины предусмотрены скоба, кольцо или крюк;
  • высота слива должна соответствовать указанной в инструкции по эксплуатации — как правило, не более 50 см от уровня пола.

Такая конфигурация сливного шланга создает внутри воздушный зазор, препятствующий проникновению неприятного запаха, и создает оптимальные условия для работы выпускного клапана и насоса.

На практике, распространены несколько вариантов слива

Слив через бортик в ванну, унитаз или раковину

Самый простой вариант подключения .

Этот способ используется как временный вариант или при невозможности организовать стационарное подключение к канализационному трубопроводу.

Кроме простоты, метод обладает важным достоинством — вода сливается в промежуточный резервуар, что предотвращает подъем канализационных вод в сети внутри квартиры даже при засоре и образовании пробок.

Недостаток — ненадежное крепление сливного шланга. опасность его падения и затопления полов помещения и соседей.

Вылив горячей грязной, окрашенной воды приводит к загрязнению поверхностей сантехнических приборов.

Особенно, страдают акриловые ванны (какая лучше по качеству ), в которых загрязнение может проникнуть глубоко.

Прямое подключение к канализационной системе

Возможно несколько вариантов такого подключения:

Использование отдельного сифона для стиральной машины.

Самый дорогой и трудоемкий, вместе с тем самый надежный способ.

  • гидрозатвор ограничит проникновение неприятных запахов;
  • воздушный промежуток между срезом сливного шланга и уровнем жидкости в канализационной системе создание воздушного зазора между концом сливного шланга и уровнем жидкости в канализационной системе предотвратит «засасывание» жидкости из машины.

Такая ситуация приводит к сбоям в работе программ стирки;

при выборе сифона с обратным клапаном гарантировано отсекается обратный заброс канализационной воды в машину.

Установка сифона и монтаж в него сливного шланга выполняют с использованием резиновых манжет и/или хомутов для надежности соединения.

Подключение к отводу сифона для раковины.

По своим свойствам и требованиям такой вариант аналогичен предыдущему.

Единственное отличие – не требуется врезка в канализационный трубопровод, а вместо установки нового сифона производят замену сифона для раковины или ванны на конструкцию, снабженную дополнительным отводом для стиральной машины.

Герметичность и надежность соединений обеспечивают резиновые манжеты и хомуты.

Подключение сливного шланга к канализационному трубопроводу через уплотнительную манжету.

Для такого способа характерны все перечисленные выше проблемы, с которыми справляется сифон.

Чтобы избавиться от них, выполняют следующие правила:

  • конец шланга погружают в канализационную трубу не более чем на 50 мм;
  • трубе придают S-образую форму, создавая воздушный зазор;
  • в высокой части выдерживают расстояние от трубы до пола не менее 50 см.

Виды переходников

Как уже было сказано выше, все существующие переходники для труб для канализации бывают двух видов:

Для соединения комплектующих разного сеченияКонцы такого изделия имеют разный диаметр.
Для соединения комплектующих, выполненных из разного материала.Основная задача – обеспечение герметичности стыка. Чаще всего встречается переход канализации с чугуна на пластик.

Теперь подробней рассмотрим особенности обоих видов фитингов.

На фото – фитинг для соединения трубопроводов разного сечения

Соединение элементов разного диаметра

В большинстве внутренних канализационных систем используются трубы сечением 110 мм и 50 мм. Для их соединения существуют несколько типов фитингов.

На практике же для этих целей чаще всего используют:

  • Ровные изделия, которые обеспечивающие прямой переход с диаметра 50 мм на 110 мм. В народе их называют «бутылками», так как они имеют схожую с бутылкой форму. На рынке можно найти такие переходники для пластиковых канализационных труб и чугунных систем.
  • Поворотные, обеспечивающие не только переход с одного диаметра на другой, но и меняющие направление стоков. Как правило, это стандартные крестовины и тройники сечением 110 мм, которые имеют один-два отвода на 50 мм.

Поворотный фитинг

Все переходники для пластиковой канализации предполагают использование резиновых уплотнительных колец, для обеспечения герметичности стыков. Чугунные же фитинги монтируются с зачеканиванием, как и остальные комплектующие чугунных канализаций.

Соединение элементов из разных материалов

При ремонте или замене систем отвода канализационных стоков в квартире, чаще всего сантехникам приходится сталкиваться с необходимостью соединения чугунного стояка с пластиковым. В этом случае применяют манжету, т.е. специальный резиновый переходник для канализации, который обеспечивает плотное прилегание к материалам.

Резиновая манжета канализационная переходная

Манжеты бывают разных конструкций:

  • Внутренние – устанавливаются в раструбе чугунной трубы, в результате чего позволяют подсоединить к нему пластиковый трубопровод различного диаметра. Наружное сечение такого изделия должно соответствовать диаметру раструба, внутреннее же может меняться в зависимости от сечения пластикового трубопровода. Надо сказать, что такие манжеты применяют еще и для подключения слива бытовых приборов гофрированным шлангом, в частности подходит такой переходник для подключения стиральной машины к канализации.
  • Наружный пластиковый – применяется в тех случаях, когда необходимо подключиться к безраструбному трубопроводу.

Пример – переход канализационный с чугуна на пластик

Выполнить соединение комплектующих при помощи таких манжет не составит труда.

В первом случае инструкция выглядит следующим образом:

  • В первую очередь раструб необходимо очистить от цементного раствора (чеканочной смеси).
  • Затем на наружную сторону манжеты надо нанести слой силиконового герметика.
  • Далее изделие можно вставлять в раструб. После застывания герметика получается надежный стык. На внутреннюю сторону герметик можно не наносить.

При работе с наружной манжетой, нужно выполнить такие действия:

  • На внутреннюю поверхность фитинга наносится герметик,
  • Затем он надевается на чугунную трубу.
  • После застывания герметика подключается пластиковый трубопровод.

Компенсатор

Иногда бывают случаи, когда нет возможности полностью заменить канализационную систему, так как цена ремонта будет довольно высокой. В таком случае выполняют частичную его замену, для которой потребуется использование компенсатора.

Компенсатор

Данный элемент представляет собой малоразмерный отрезок трубы, имеющий увеличенный по длине раструб. Благодаря большому раструбу, вставляемый элемент может смещаться по оси линии. Таким образом, можно без проблем совместить новый участок канализации с оставшимися элементами.

Монтаж стояка своими руками с использованием компенсатора выполняется по следующей схеме:

  • В чугунный раструб вставляется резиновый манжет.
  • После этого вставляется компенсатор и монтируемая труба обрезается по необходимому размеру.
  • Затем устанавливаемая деталь вдавливается до упора в раструб компенсатора, в результате верхняя ее часть должна поравняться с верхним участком трубопровода.
  • Далее труба постепенно выдвигается из компенсатора и надевается на верхний участок трубопровода. В итоге получается целостная конструкция.

В большинстве случаев использование компенсатора является единственным возможным способом выполнить частичную замену стояка.

Силиконовые герметики

Силиконовые герметики используются для заполнения щелей и полостей с целью герметизации и защиты от разных факторов среды, а также для склеивания различных поверхностей между собой.

Какой герметик нужен для унитаза?

Если унитаз белого цвета, то лучше брать белый герметик, а не прозрачный. В составе санитарного герметика есть специальные анти-грибковые добавки, которые предотвращают появление, на его поверхности, грибка, плесени и иных микроорганизмов.

Сколько сохнет силикон?

Силиконовые герметики бывают нейтральными и кислотными. Самые распространенные — нейтральные, они сохнут около 24 часов при температуре 5-40 градусов Цельсия и при нормальной влажности. Кислотные герметики дешевле и сохнут быстрее (4-6 часов).

Как убрать старый герметик?

Очиститель размягчит герметик и его остатки можно удалить, или шпателем (пластиковым) или скребком для стекла. Вместо очистителя «Соудал» можно использовать чистый бензин («Калоша») Уайт-спирит, уксус + тёплая вода. После того как удалите герметик, смываем его остатки мыльным раствором и на финише чистая ветошь + вода.

Замена уплотнения

Установка прокладки между бачком и унитазом начинается со слива воды из системы. После снятия крышки внутри откроются два механизма:

  1. слива в унитаз;
  2. запорный клапан подачи воды.

Нас интересует слив, он находится над сливным отверстием.

Для замены прокладки выполняйте действия в таком порядке:

  • Перекройте воду на стояке. Он может быть общим для водопроводной системы, может находиться где угодно на трубе, под потолком. Для этого поверните ручку вентиля поперёк трубы.
  • Слейте воду из бачка. Откройте кран в умывальнике, спустите воду из водопровода.
  • Отсоедините шланг, подающий воду. Для этого нужен трубный ключ или набор рожковых ключей, чтобы открутить гайку «американку».
  • Открутите круглую шайбу спускной кнопки вращением влево. Для этого утопите кнопку и отвёрткой или другим тонким предметом откручивайте шайбу. Мастер пользуется ключом с двумя выступами. Вам придётся обходиться подручными средствами. Существуют конструкции где надо отвернуть накладную, декоративную шайбу. Она откручивается руками без применения ключей.
  • Снимите верхнюю крышку.
  • Удалите оставшуюся воду и вытрите стенки насухо.
  • Открутите гайки на шпильках. Для этого наклонитесь и посмотрите их расположение под унитазом.
  • Аккуратно приподнимите бачок, который держится на двух или нескольких шпильках.
  • Снимите уплотнение и проверьте поверхность на повреждения.

Вариантов будет два:

  • Резиновая прокладка не повреждена, а сместилась со своего места.
  • Есть повреждения, необходимо менять.

В первом случае ставьте уплотнение на место и начинайте сборку в обратном порядке. Во втором случае купите новую прокладку. Возьмите старую с собой и покажите продавцу в магазине, чтобы избежать ошибок.

Внимание если не держит воду запорный клапан подачи воды, а излишки выливаются через трубку сливного механизма. В этом случае необходимо ремонтировать запорный клапан подачи воды. Разберите механизм подачи, там находится маленькая резинка уплотнитель

В ней вся причина и её надо менять. Вода находится ниже верхнего уровня сливного механизма, то пропускает резиновая прокладка в сливном механизме. Прокладка для сливного механизма унитаза меняется без разборки основного механизма

Разберите механизм подачи, там находится маленькая резинка уплотнитель. В ней вся причина и её надо менять. Вода находится ниже верхнего уровня сливного механизма, то пропускает резиновая прокладка в сливном механизме. Прокладка для сливного механизма унитаза меняется без разборки основного механизма.

Замена прокладки проходит в несколько этапов:

  • снимите сливной механизм повернув его на четверть оборота против часовой стрелки;
  • удалите разрезную пластмассовую шайбу;
  • замените старую прокладку на новую;
  • верните разрезную шайбу на место
  • установите сливной механизм.
  • Закройте корпус крышкой и закрутите пробку.

Изменение размещения сливного бачка

Кое-какие конструкции унитаза подразумевают установку сливного бачка достаточно низко. В этом случае поставить манжету таким методом как обрисовано выше достаточно затруднительно. Исходя из этого лучше воспользоваться другим вариантом исполнения монтажных работ.

Вот что необходимо сделать:

  1. Нужно отыскать особую приставную полку. На нее надевается один конец манжеты и закрепляется при помощи особого хомута. Кое-какие мастера вместо хомута применяют простую проволоку.
  2. Потом приставная полка фиксируется на унитазе (наряду с этим другой конец манжеты надевается на патрубок слива). Для этого применяют подходящие по размеру болты. Не следует очень сильно усердствовать при закручивании – вы рискуете взять трещину на унитазе либо скол.
  3. Для закрепления манжеты кроме этого возможно применять подходящий по размеру хомут либо проволоку.

Дабы повысить герметичность, места стыков обрабатываются силиконовым герметиком. Так возможно установить манжету на унитаз с низким размещением сливного бачка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
