Рекуперация тепла в системах вентиляции: принцип работы и варианты исполнения

Рекуператор для частного дома – самый эффективный способ вентиляции

Вопросы энергосбережения в последние годы вышли на планетарный уровень. Существенно изменились требования к приборам вентиляции. Помимо прямого назначения — обеспечивать вентиляцию помещения, приборы должны обладать еще и энергоэффективностью и создавать тепловой комфорт.

Если использовать стандартные вентиляционные системы и приборы, то существенно снижается уровень тепла в помещении за счет того, что нужен приток воздуха из внешней среды. В ответ на снижение температуры в помещении хозяева начинают более интенсивно использовать приборы отопления, включать их на полную мощность.

В результате они тратят большие деньги на отопление своего дома. Эту проблему может полностью решить рекуператор воздуха для дома.

Что такое рекуператор воздуха?

Рекуператор воздуха – прибор приточно-вытяжной вентиляции, который обеспечивает обмен воздушных потоков помещения и внешней среды, а также подогревает воздух, поступающий с улицы. Воздушные потоки в рекуператоре не смешиваются. Отработанный воздух, удаляется из помещения, а в дом поступает свежий чистый воздух. Можно регулировать объемы приточного воздуха и вытяжного.

Важной деталью прибора является медный теплообменник, который обеспечивает уничтожение болезнетворных микроорганизмов за счет своих антисептических качеств. Когда потоки воздуха в рекуператоре проходят через теплообменник, происходит теплоотдача, теплые потоки отработанного воздуха нагревают потоки, поступающие внутрь. Так достигается сохранение внутренней температуры помещения

Так достигается сохранение внутренней температуры помещения.

Купить рекуператор воздуха для частного дома — обеспечить комфорт и свежесть

Когда-то рекуператоры использовались только в промышленности и не были востребованы в быту. Но с появлением пластиковых окон, а также новых технологий в строительстве, таких как дома их СИП-панелей, потребность в рекуператорах стала просто насущной.

Необходимо вентилировать современные помещения, но при этом не сводить на нет теплоизоляционные свойства стен и окон из инновационных материалов. На сегодняшний день купить рекуператор воздуха для частного дома должен каждый рачительный хозяин.

Найти в продаже эти устройства не сложно, каталог рекуператоров воздуха для частного дома можно найти

Компания «Теплодом» реализует рекуператоры «Прана», коэффициент возврата тепла в которых достигает 83%. Это очень высокий показатель для бытового рекуператора.

Отличительной чертой рекуператоров «Прана» является отсутствие в них фильтра, который может стать источником скопления бактерий, а также существенно снизить качество воздуха за счет деионизации.

В рекуператоре «Прана» вместо фильтра стоит медный теплообменник, который полностью берет на себя его функции, не снижая качество воздуха. Каталог рекуператоров воздуха для частного дома можно найти на сайте компании «Теплодом», а если возникнут вопросы, специалисты помогут с выбором.

Разновидности рекуператоров для вентиляции


Встречающиеся в продаже виды рекуператоров различаются конструкцией. Это определяет эффективность устройства, а также может накладывать ограничения на область использования.

Пластинчатый

Модели очень популярны благодаря доступной цене и высокой эффективности. Этому способствует и простая установка. Часто их приобретают для коттеджных построек, помещений коммерческого назначения. Рекуперация воздуха в них осуществляется во время прохождения через конструкцию из большого числа пластинок. Строение таких приборов предрасполагает к накапливанию конденсированной влаги, поэтому часто их оснащают затворными приспособлениями, не дающими вентилятору засасывать и направлять воду в вентканал. Зимой возникает риск появления льдинок.

Роторный


Принцип работы роторного рекуператора

Рекуператор тепла оснащен крутящимся ротором. Он осуществляет передачу теплоты между приточным и отточным путями. Скорость движения определяет показатели рекуперации. Устройства имеют высокий КПД (до 90%) и соответствующую стоимость. Используются в крупных помещениях промышленного и иного назначения. Открытость конструкции повышает вероятность перемещения запахов из отработанного воздуха в поступающий.

С промежуточным теплоносителем

Обычно в роли жидкого теплоносителя, циркулирующего между парой теплообменных элементов, выступает простая вода. Иногда используется раствор этиленгликоля. Один обменник монтируют в приточном вентканале, второй – в отточном. Жидкость подогревается отработанным воздухом и отдает теплоту приточному. Благодаря замкнутости конструкции грязь и запахи из вытяжного канала не поступают в приточный

У такого рекуператора невысокий КПД (50-60%), поэтому ставят его в тех местах, где важно исключить смешивание потоков. Обычно это подразумевает высокую загрязненность отработанного воздуха или его насыщенность вредными соединениями

Камерный

В основе конструкции – камера, поделенная на 2 зоны перегородкой. Отработанный воздух подогревает одну из частей. Перегородка меняет направление потока воздуха так, что происходит подогрев приточных масс от теплой внутренней поверхности камеры. Устройство достаточно эффективно (до 80%), но существует вероятность попадания запахов и грязи в струю, поступающую в помещение.

Тепловые трубы

В основе этой конструкции – трубочки, наполненные фреоном. Отработанные массы, идя через устройство, передают трубам свое тепло, газ испаряется. При прохождении идущего с улицы воздуха через систему происходит конденсация пара с переходом вещества в жидкую форму. КПД такого рекуперативного устройства невысок (до 70%).

Виды

Пластинчатый

Такой вид теплообменника наиболее дешев. Однако это не мешает инженерам добиваться исключительной практичности. Самые выгодные конструкции рекуператоров пластинчатого типа изготавливают из алюминия. Зато пластиковые изделия, несмотря на несколько более высокую цену, позволяют обеспечить более эффективную вентиляцию. Потенциально наиболее эффективными были бы целлюлозные рекуператоры, но все портит их слабая устойчивость к увлажнению.

Роторный

Любой пластинчатый теплообменник, даже самый лучший, может обмерзать зимой. И ничего с этим сделать нельзя — таков основной принцип работы. А вот в роторной системе внутри располагаются пластины, которые перемещаются вместе с воздушным потоком. Влияя на темп движения ротора, можно тем самым повышать общую производительность. Проблема в том, что придется периодически менять фильтры, а это повышает стоимость владения в несколько раз по сравнению с другими типами.

Крышный

Такие устройства лучше всего подойдут для хозяйственного помещения. Их часто можно увидеть в гаражах, ангарах, на складах.

Однако высока будет и ее стоимость, что сильно омрачает перспективы домашнего применения.

Гликолевый

Такой вариант рекуперации позволяет объединить вытяжной и засасывающий контуры

Что немаловажно, получится подключить разные каналы даже на определенном расстоянии друг от друга. Перемещение тепловой энергии производится с помощью специального теплоносителя (гликолевой жидкости). Чистый гликоль используется редко, серийные модели обычно содержат водно-гликолевую смесь

Теплообменники надо монтировать в противоточном ходе по отношению к воздушной струе

Чистый гликоль используется редко, серийные модели обычно содержат водно-гликолевую смесь. Теплообменники надо монтировать в противоточном ходе по отношению к воздушной струе.

Подключение прямым способом практикуют только дилетанты. Это сразу понижает эффективность всей системы. Для отвода конденсата в холодный сезон применяют специальные емкости. Они дополняются так называемыми каплеуловителями. Избежать засорения воздуха, поступающего почти напрямую извне, поможет грубый воздушный фильтр.

Тепловые трубки

Стоит выделить и еще один тип рекуператоров. Рекуперация тепла в доме с использованием тепловых трубок достаточно эффективна. Такие устройства представляют собой запаянные трубки, изготовленные из металла, который обладает высокими тепло проводимыми свойствами. Внутри такой трубки находится жидкость, которая имеет очень низкую температуру кипения (обычно здесь используют фреон).

Такой теплообменник всегда устанавливается в вертикальном положении, причем один из его концов расположен в канале вытяжки, а другой в приточном канале.

Принцип действия прост. Вытягиваемый теплый воздух, омывая трубу, передает тепло фреону, который закипая, перемещается вверх, с большим количеством тепла. А приточный воздух, омывающий верх трубки забирает данное тепло с собой.

К достоинствам можно отнести высокую эффективность, бесшумность работы и высокий коэффициент полезного действия. Так что сегодня можно значительно сэкономить на обогреве дома, частично возвращая его обратно.

Стоимость системы

Цена приточно вытяжной вентиляции с рекуперацией тепла зависит от многих параметров. Самые распространённые пластинчатые рекуператоры, если покупать их отдельно стоят от 27 до 350 тыс. руб. и выше.

  • Вентс – 27,4 тыс. руб.
  • Диксон – 30 тыс. руб.
  • 2WSR– 34,2 тыс. руб.
  • NedRec– 35 тыс. руб.
  • Лиссант – 39,5 тыс. руб.
  • Remak– 52 тыс. руб.

Как видно, разница в ценах не малая, поэтому стоит тщательно изучить рынок, прежде чем сделать выбор.

Если приобретать готовые компактные установки, в которые кроме рекуператора входят множество дополнительных элементов, таких, как вентилятор, фильтры и т.д., то их цены будут начинаться от 160 тыс. руб. В среднем установки хорошего качества обойдутся в 200-250 тыс. руб.

Основные виды рекуператоров

В зависимости от конструктивных особенностей выделяют несколько видов рекуператоров, которые чаще всего устанавливают в жилых помещениях, например, в загородных и частных домах. Каждый из них описан ниже.

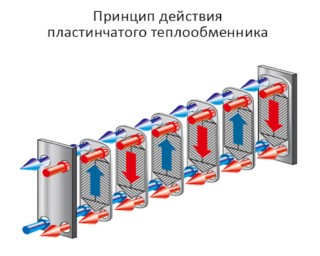

Пластинчатый рекуператор

Сразу выделим важное преимущество теплообменного аппарата данного типа – низкая стоимость. При этом инженерам удается «выжимать» максимум эффективности из таких систем

Максимальной энергоэффективности удается добиться в том случае, если в качестве материала изготовления был выбран алюминий. В свою очередь устройства, изготовленные из пластика, могут обеспечить более эффективную вентиляция, но стоят немного дороже. Наилучшим образом себя зарекомендовали целлюлозные рекуператоры. Но их нельзя эксплуатировать в условиях повышенной влажности воздушной среды.

Рекуператор роторного типа

Ввиду принципа работы пластинчатого теплообменника, ему свойственен один важный недостаток – обмерзание в холодное время года. Что касается роторной системы, пластины расположены внутри и перемещаются вместе с воздухом. Производительность системы увеличивается за счет возможности влияния на скорость вращения ротора. Однако, есть и серьезный недостаток роторных систем – необходимость в частой замене фильтров, что в целом повышает эксплуатационные затраты.

Крышный

Эти системы чаще всего устанавливают на объекты хозяйственного назначения: склады, гаражи, ангары и прочие. К ключевым преимуществам систем данного типа относят простоту монтажа и высокую эффективность работы. Использовать в домашних условиях такие рекуперационные системы нецелесообразно с экономической точки зрения, так. Как они являются дорогостоящими.

Гликолевый

Эти системы позволяют объединять два контура, по которым движется воздушная среда, – всасывающий и вытяжной. При этом удается подключать даже воздушные каналы, находящиеся на довольно большом расстоянии друг от друга. Для теплообмена используют специальное вещество – гликолевую жидкость, которая выполняет роль теплоносителя. Поскольку чистое вещество используют крайне редко, чаще всего в системе циркулирует водно-гликолевый состав. Монтаж теплообменных аппаратов осуществляют в противоточном ходе относительно потока воздушной среды. Прямым способом могут подключить только непрофессионалы, поскольку такой вид монтажа приводит к существенному снижению эффективности работы системы. В зимнее время дополнительно используют конденсатосборники с каплеуловителями. Поскольку воздух засасывается из окружающей среды практически напрямую, систему дополнительно комплектуют фильтрами грубой очистки.

Типы техники

Виды и принцип работы вентиляции с рекуперацией могут отличаться друг от друга. Различают пять типов рекуператоров.

  1. Пластинчатые – самый простой вариант, отличающийся легкой установкой, демократичной ценой и простотой в эксплуатации. Такие вентиляционные системы в своей конструкции имеют металлические или пластиковые пластины, которые разделяют входящий и исходящий потоки воздуха и занимаются их охлаждением и нагревом. У этой разновидности рекуперативных установок в конструкции нет подвижных частей, поэтому они могут похвастаться надежностью и солидным сроком службы.
  2. Роторные – в корпусе таких вытяжных систем находится ротор цилиндрической формы, который и отвечает за передачу тепла. Таким системам характерна возможность регулировки скорости вращения. Единственным существенным недостатком является то, что при прохождении через такую вентиляционную систему входящий и исходящий потоки частично смешиваются, поэтому не рекомендуется устанавливать ее в больницах и других помещениях, где нужна полная фильтрация воздушного потока. Также эта разновидность не может похвастаться компактными габаритами, ее сложнее обслуживать, чем предыдущий вариант, она не удаляет неприятные запахи из помещения.
  3. С промежуточным теплоносителем – такую вентиляцию характеризует наличие в теплообменнике жидкости, через которую происходит теплообмен между теплым и холодным воздухом. Такая вентиляция довольно компактная и износоустойчивая, но внутри ее часто образовывается конденсат, а КПД не превышает 60%.
  4. Камерные – потоки воздуха разделяются между собой заслонкой, которая открывается, смешивая воздушные потоки. Такую вытяжную вентиляцию нельзя назвать герметичной, эффективность такого проекта невысока, поэтому в последнее время он не пользуется особой популярностью.
  5. Тепловые трубки – компактные и эффективные трубы, в которых находится фреон или другое легкоиспаряющееся вещество. Благодаря теплому вытяжному воздуху оно нагревается, переходит в газообразное состояние, поднимается по трубам, отдавая тепло приточному воздуху, остывает и снова опускается. Принципиальная разница между этой моделью и предыдущими состоит в том, что два воздушных потока никак не могут смешаться. Кроме того, трубки очень надежны, а КПД при их использовании составляет до 70%.

Вентиляция с промежуточным теплоносителем

Особенности выбора рекуператора

После того, как вы узнали, что такое рекуперация тепла, можно приступать к выбору модели в свой частный дом или квартиру

При выборе домовой вентиляции с рекуператорами необходимо обращать внимание на некоторые моменты

  1. Толщина корпуса приточно-вытяжной установки с рекуперацией тепла, а также материал, из которого он изготовлен. В корпусе не должно быть так называемых мостиков холода. А сам он должен хорошо переносить понижение температуры на улице до -30 градусов по Цельсию. Например, в случае с алюминиевой системой, ее придется дополнительно утеплять, так как данный материал очень плохо переносит минусовую температуру.
  2. Показатель свободного напора вентиляторов – он должен быть как можно выше для обеспечения максимальной эффективности работы системы.
  3. Наличие в проекте системы возможности подключения дополнительных автоматических компонентов, которые позволят сэкономить электроэнергию, включая и выключая оборудование, когда это необходимо.
  4. Тип управления вентиляцией – дистанционное или при помощи элементов управления, расположенных непосредственно на устройстве.
  5. Мощность и производительность – определяется еще на этапе проектирования помещения и должна обеспечивать 60 кубических метров воздуха на одного человека.

Для того чтобы обеспечить максимально эффективную рекуперацию воздуха, нужно учитывать все эти параметры, а также обращать внимание на производителя. Рекуперативные устройства от проверенных компаний служат дольше и работают эффективнее.


Конструктивные особенности приточно-вытяжной вентиляции с рекуператором

Мощность и размер вентиляции зависит от общей площади вентилируемого жилого пространства и особенностей функционального назначения используемых помещений. Самой простой и недорогой системой вентиляции является такая система, в которой рекуперация тепла осуществляется при помощи следующих элементов, находящихся в термически и акустически изолированном стальном корпусе:

  • теплообменника;
  • двух вентиляторов;
  • фильтров;
  • нагревательного элемента;
  • блока автоматики для удаления конденсата;
  • воздуходувов.

Для максимально эффективного использования тепла в доме следует устанавливать комбинированную систему вентиляции: естественную и механическую с рекуперацией тепла в приточно-вытяжных системах.

Естественная вентиляция выполняет роль запасной и может заменить рекуперационную в случае неисправностей в ее работе. Она также используется в теплое время года, когда жилое помещение не нужно отапливать. В холодный сезон воздуховоды естественной вентиляции следует плотно закрывать, чтобы не снижать эффективность работы вентиляции с рекуперацией.

Естественная вентиляция и вентиляция с рекуператором на примере проекта дома Murator

Оценка обоих типов вентиляции представлена ​​на примере проектов домов, предлагаемых в вариантах с естественной вентиляцией (Murator M93a) и с рекуперацией (Murator EM93a). Дом «Осенняя мечта» из коллекции Муратор имеет 155 кв. м полезной площади и типичную планировку современных домов для одной семьи. Для отопления в доме – это твердотопливный котел, также есть камин, поэтому независимо от выбранной системы вентиляции, вам необходимо построить два дымохода. Говорят, что использование вентиляции с рекуперацией экономит на дымоходах – наш пример показывает, что это не всегда так.

В варианте с механической вентиляцией котельная, плотно отделенная от жилой части дома, вентилируется естественным образом, так что работа котла не мешает работе рекуператора. Естественная вентиляция также в гараже. Воздух для камина подается специальным кабелем снаружи непосредственно в топочную камеру. Он оснащен патроном с герметичной дверцей. В варианте с естественной вентиляцией воздух подается через вентиляторы на окнах в каждой комнате и выходит из кухни, кладовой, санитарных помещений, гардероба и прачечной через вентиляционные каналы в двух дымоходах.

Определение эффективности системы

Для того чтобы определиться с тем, нужно ли устанавливать систему перенаправления тепла, проводят исследования эффективности. Пример подобного расчета приведем на относительно небольшом частом доме. К особенностям подсчета можно отнести:

  • Согласно проведенным подсчетам, через систему вентиляции уходит примерно 35% тепла. За среднее значение возьмем 30%, так современные вентиляционные системы имеют большую эффективности в плане экономии энергии.
  • Средний показать потребляемой мощности составляет 500 ватт. Отметим, что этот показатель выбран с учетом расположения дома в Севастополе. Средняя температура в январе около 3,5 градуса Цельсия. Расход энергии в более холодном климате будет значительно выше.
  • Если установлена пластинчатая конструкция рекуператора, то потребительская мощность будет ограничена на отметке 30 ватт.
  • Показатель КПД системы находится на отметке 40%.

Определение эффективности системы

Согласно проводимым расчетом на основании введенных данных период окупаемости составляет примерно 114 года. Поэтому приобретать пластинчатый теплообменник не имеет смысла для частного дома.

Место установки аппаратуры

Напольная вентиляционная установка с рекуперацией Выбирая место установки основного блока рекуператора, учитывают, где установлены вентиляторы или насосы. Шум, создаваемый устройством, может оказаться большой помехой.

Не монтируют рекуператоры над спальнями и детскими.

По способу монтажа выделяют напольные и подвесные аппараты, на выбор влияет поверхность. Если нет прочных капитальных стен, лучше остановиться на модели, устанавливаемой на пол.

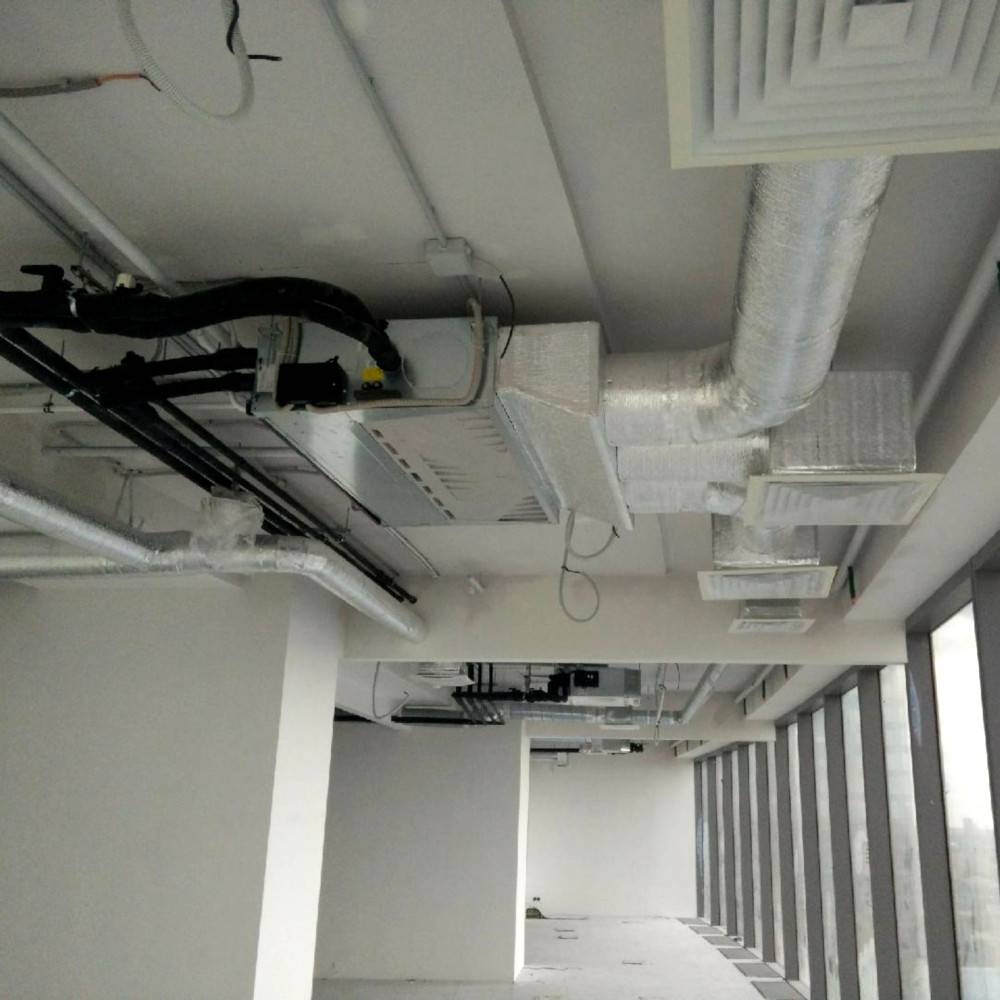

Подвесные устройства можно скрыть за подвесным потолком, но такие решения подходят для производственных зданий. Вибрация, создаваемая вентилятором и корпусом, передаётся и усиливается строительными конструкциями.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Изготовление устройства своими руками

Существенно снизить расходы можно при самостоятельном изготовлении конструкции. Принцип ее работы довольно прост. Поэтому при использовании подручных материалов можно провести создание теплообменника. Рекомендации по созданию рассматриваемой конструкции следующие:

Для начала проводится нарезание труб из алюминия на небольшие части. При выборе трубы следует отдавать предпочтение вариантам исполнения диаметром 10 миллиметров. При этом отметим, что чем больше толщина металла, тем больше труба вбирает в себя тепла. Следующим шагом можно назвать вырезание двух пластин из листового алюминия

При выборе пластин следует обратить внимание на варианты исполнения толщиной 4 миллиметров. В этих пластинах проводится создание отверстий для ранее нарезанных труб

В качестве соединительного элемента используется герметик, который невосприимчив к воздействию высоких или низких температур.

Изготовление устройства своими руками

Принцип работы конструкции заключается в следующем:

  • Рекуператор тепла установлен в качестве общего элемента в приточной и отводящей системе.
  • К теплообменнику подключены две трубы с одной стороны, а также две с другой.
  • Для того чтобы повысить эффективность конструкции устанавливаются вентиляторы.
  • Вся система имеет корпус, который защищает механизмы от оказания воздействия с окружающей среды.
  • Трубы выступают в качестве парораспределителя тепла.

Подобным образом создается простейшая конструкция для обмена теплом между двумя системами.

Популярные производители


Nova-300 Sensitive — компактный рекуператор для квартиры

К числу недорогих компактных установок относится модель Nova-300 Sensitive датской фирмы Shuft. Продукция компании, представленная на российском рынке, адаптирована под климатические условия страны и может работать без предварительного нагрева при температурах выше -10ºС. Устройство имеет высокоэффективный рекуператор (заявленный КПД – 94%) и качественные фильтры, задерживающие пылинки и неприятные запахи. Производительность модели не очень велика (до 200 кубометров в час), но вполне подходит для обслуживания жилища или офисного помещения. Нагревательный элемент выполнен из керамики. Вентилятор может работать в 3 режимах. У установки имеется модуль WiFi, благодаря которому пользователь сможет настраивать ее посредством смартфона. Есть возможность регуляции параметров температуры и привязки работы устройства к определенным временным интервалам.

Недорогие модели для квартир и офисов производит фирма Electrolux. Одно из таких устройств – EPVS-200. Работает оно практически бесшумно. КПД рекуперационного устройства – 85%, есть блок защиты от вымерзания и 2 режима работы вентилятора. Система позволяет поддерживать влажность воздуха на заданном уровне. Реализована опция дистанционного управления и самостоятельная диагностика неполадок. Недостаток – отсутствие охладителя воздуха.

Итальянская фирма Royal Clima выпускает модели средней ценовой категории с высокой производительностью (330 кубометров в час). Система RCS 350 рассчитана на подвесной монтаж. Работает бесшумно, снабжена пластинчатым теплообменником с КПД 90%. Параметры функционирования могут быть заданы дистанционно посредством пульта. Рекуператор эффективно работает при температурах до -20ºС.

Демократичной ценой (менее 15 тыс. руб.) отличаются модели немецкой фирмы Winzel и украинской Vents. В отличие от предыдущих устройств, эти изделия относятся к установкам децентрализованного типа. Обе они способны работать при низких температурах без вымерзания, обладают высоким КПД рекуператора (88 и 90% соответственно), но имеют небольшую производительность вентиляции (50 кубометров в час). Подойдут для монтажа в квартире или небольшом частном доме.

Децентрализованные установки с пластинчатым обменником производит и Royal Clima. Они оснащены дополнительными функциями (ионизация воздуха, добавочный угольный фильтр), но отличаются высокой ценой. Ежечасная производительность достигает 150 кубометров. Управление осуществляется через пульт.

Теплообменники роторного типа

Здесь главную деталь берет на себя ротор, который располагается между воздуховодными каналами и нагревает воздух при помощи постоянного вращения. Вентиляция с рекуперацией тепла роторного типа имеет очень высокую эффективность работы. Такая система позволяет возвращать обратно в помещение около 80% тепла.

А вот существенным недостатком является неполноценность работы системы относительно грязи, пыли и запахов. В конструкции между ротором и корпусом есть не плотности. Из-за них потоки воздуха могут смешиваться и поэтому все загрязнения могут вновь попасть обратно. И естественно уровень шума здесь на порядок выше, чем у пластинчатого теплообменника.


Рекуперация и вентиляция

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.


Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Каковы затраты на выполнение вентиляции?

Стоимость естественной вентиляции в первую очередь связана с расходами на строительство дымоходов, а также на вентиляционные решетки и диффузоры. Для механической вентиляции приточно-вытяжная вентиляция с рекуперацией тепла не нужна, но вы должны заплатить за изолированные приточно-вытяжные воздуховоды, приточно-вытяжную вентиляцию и за самый дорогой рекуператор во всей комбинации. Наземный теплообменник не является обязательным элементом такой установки, но оказывает значительное влияние на эффективность рекуперации тепла, и многие люди решают сделать это, хотя это и не дешево.

Стоимость установки во многом зависит от количества комнат в доме – это приводит к количеству вентиляционных каналов, диффузоров, решеток и диффузоров. В случае односемейных домов с естественной вентиляцией обычно можно установить все воздуховоды в двух дымоходах, но если нужен третий, стоимость монтажа явно возрастает. В системе с рекуперацией тепла используются относительно дешевые оловянные шланги (хотя есть и более дорогие системы пластиковых труб). Их количество не оказывает большого влияния на общую стоимость установки. Цена рекуператора самая большая. Прежде всего это означает, что стоимость вентиляционной системы с рекуперацией тепла значительно выше, чем у натуральной.

Любой, кто думает, что с помощью механической вентиляции сможет сэкономить много благодаря тому, что они не будут делать дымоходы, потому что это возможно только в некоторых случаях. Если в доме есть котельная и камин, то для установки вентиляции все еще необходимы дымоходы. Тогда отставка только из эфирных каналов не сильно изменится в смете. Смета расходов предполагает, что значительная экономия будет вызвана только полным отказом от дымоходов и, следовательно, от камина и котла, которые могут быть заменены тепловым насосом или электрическим отоплением. Дымоход также не нужен в случае газового котла с закрытой камерой сгорания, при условии, что он оборудован концентрической трубой для отвода воздуха и газа, которая подает воздух непосредственно в камеру сгорания и, конечно же, выпускает из нее пары.

Выводы и полезные видео по теме

Сравнение работы естественной вентиляции и принудительной системы с рекуперацией:

Принцип работы централизованного рекуператора, расчет КПД:

Устройство и работа децентрализованного теплообменника на примере настенного клапана Prana:

Около 25-35% тепла уходит из помещения через систему вентиляции. Для уменьшения потерь и эффективной рекуперации тепла используются рекуператоры. Климатическое оборудование позволяет использовать энергию масс отходов для нагрева поступающего воздуха.

У вас есть что добавить или у вас есть вопросы по работе различных рекуператоров вентиляции? Пожалуйста, оставляйте комментарии к публикации, поделитесь своим опытом использования таких установок. Форма обратной связи находится в нижнем блоке.
