Как сделать теплый пол под плитку: правила укладки + руководство по установке

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

  • 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
  • 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
  • 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

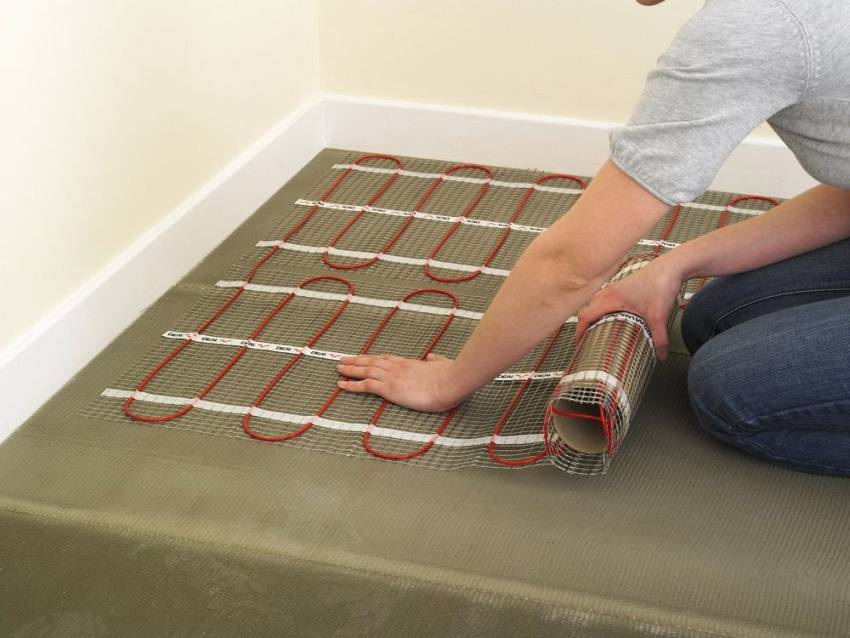

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Водяной теплый пол под плитку: особенности и преимущества

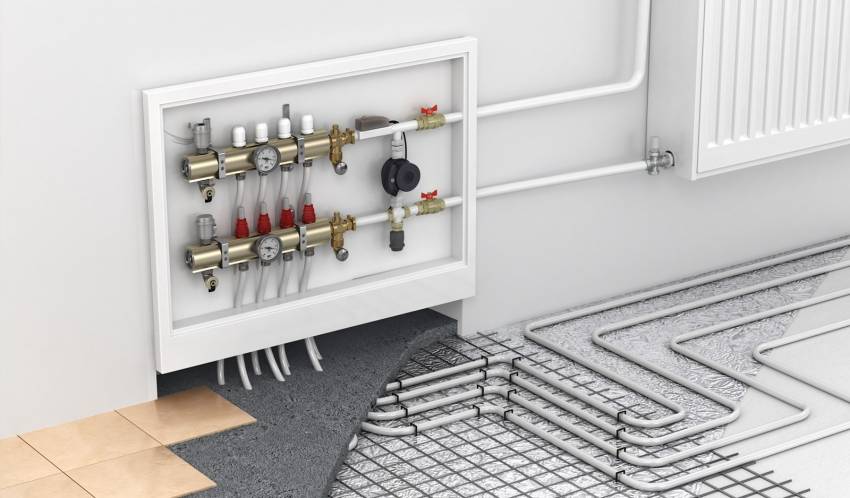

Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.

При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:

  • поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
  • сверху кладут армирующую сетку, которая должна придать основанию прочность;
  • затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
  • еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
  • в завершение наносится клеевой состав, на который фиксируется керамическая плитка.

Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов

Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

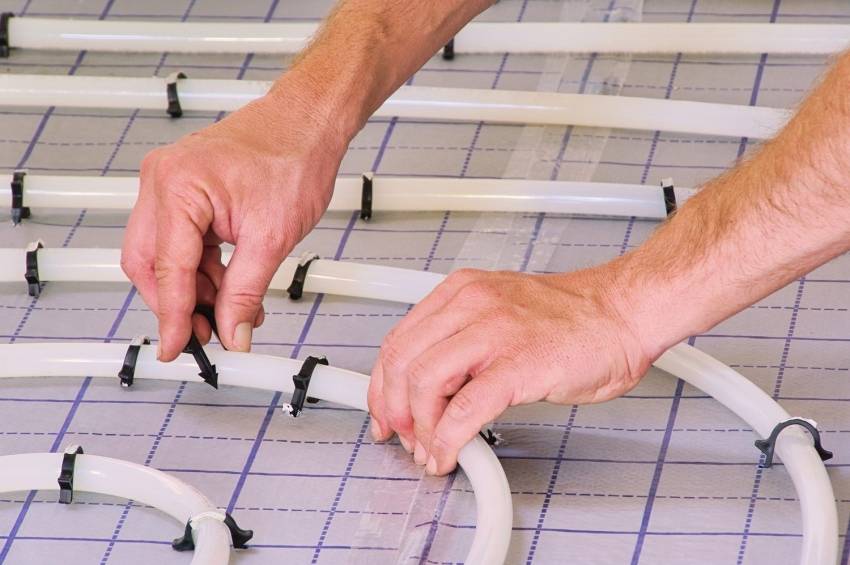

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.

В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.

После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности

Важно, чтобы толщина слоя стяжки была не менее 30 мм

Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту

В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.

Технология выполнения теплого пола под плитку своими руками

  1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
  2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
  3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
  4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

  1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
  2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
  3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
  4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

  1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
  2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
  3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
  4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

  1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
  2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
  3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
  4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

  1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
  2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
  3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
  4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Первый запуск теплового пола

Если допустить ошибки при включении теплого пола, это может привести к снижению его эффективности или к растрескиванию клея и отслоению керамической плитки. Очень важен именно первый запуск, поэтому необходимо соблюдать несколько простых рекомендаций:

  1. Если использован нагревательный кабель в стяжке, то включать его можно не ранее чем через 28 суток после заливки. Именно столько бетон набирает свои прочностные характеристики. А если в помещении невысокая температура и большая влажность, срок может быть еще больше.
  2. Для вариантов, которые закрываются плиточным клеем, срок ожидания обычно составляет 10-12 суток. Если на упаковке есть другие указания на этот счет – следовать им.
  3. Вначале включить минимальную температуру и дождаться нагревания. Инфракрасные прогреваются быстрее, кабельные – медленнее. Далее постепенно увеличивать температуру в течение 3 суток, чтобы довести ее до максимума. Затем таким же образом понижать ее до минимума на протяжении 3 дней.

Соблюдение правильного порядка первого запуска гарантирует, что в стяжке и плиточном клее не появятся трещины

Важно не включать теплый пол до высыхания бетона или клея, иначе из-за влаги в материале образуются пустоты, из-за которых эффективность нагрева снизится

Варианты для установки системы

Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:

кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

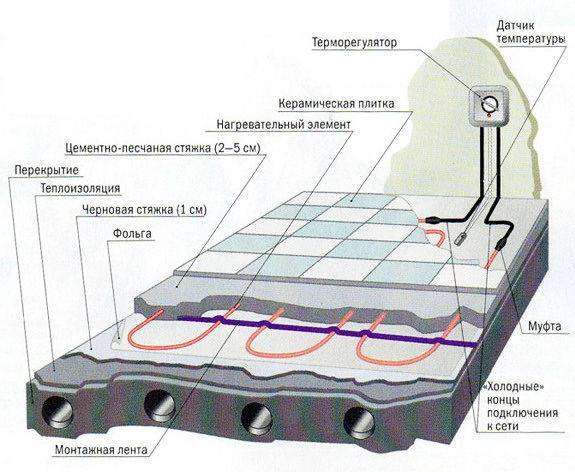

Схема укладки кабельного электрического пола под плитку

нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;


Инструкция укладки электрических матов под плитку

пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;


Правильная укладка пленочного теплого пола под кафельную плитку

водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Укладка теплого водяного пола под плитку своими руками

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

  1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
  2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
  3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
  4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
  5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

  • медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
  • гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

  • почти не сгибается;
  • реализуется короткими отрезками;
  • от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой).

Полиэтилен

Стоит лишь немного дороже полипропилена, но зато:

  • хорошо гнется;
  • продается в бухтах отрезками очень большой длины (контур даже при максимальной длине можно выложить цельным);
  • выдерживает более высокие температуры;
  • имеет меньший коэффициент линейного расширения.

Есть два подвида:

  1. Сшитый полиэтилен (PEX).
  2. Термостойкий полиэтилен (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.

PEX- и PERT-трубы могут армироваться:

  • алюминием (это то, что называют металлопластиковыми трубами): стоимость — 40 – 55 руб./п.м.;
  • полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.

Проектируя ТП, важно помнить: длина контура не должна превышать 100 м (обычно этого хватает примерно на 20 кв. м)

Трубы укладывают двумя способами:

  • «змейкой»: целесообразно при наличии 1-й наружной стены, вдоль которой пускается начальная часть контура (самая горячая);
  • двойной спиралью или «улиткой» (две наружные стены).

Шаг укладки труб — 30 см, вблизи наружных стен — 15 см.

Уход за плиткой

Керамогранит просто положить, это мало. За ним необходимо правильно ухаживать. Керамику нужно очищать от смесей, которые используются в работе. Куски песка нужно тщательно убирать, иначе они царапают и портят поверхность. Для очищения используйте кислотные смеси. Разводить их нужно по прилагающейся инструкции.

Процесс разбит на этапы:

  1. Для правильного влияния кислоты на поверхность сначала смочите ее водой.
  1. С помощью тряпки распределите средство ровно по всей поверхности.
  1. Оставьте на некоторое время.
  1. Тщательно протирайте поверхность.
  1. Остатки уберите сухим полотенцем.
  1. Теплой водой промойте поверхность.

Если появились пятна, которые трудно убрать, применяйте более специальные средства.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Особенности устройства электрического теплого пола под плитку

Некогда купить электрический теплый под плитку могли себе позволить исключительно состоятельные люди. Но сегодня эта технология стала доступной практически для каждого, в особенности учитывая тот факт, что ее установка способна обеспечить экономию до 35% затрачиваемых ресурсов. Такой высокий показатель стал доступен, в первую очередь, благодаря возможности установки терморегулятора.

В качестве примера, можно рассмотреть вариант обустройства теплого пола в ванной комнате с использованием нагревательного мата. Имея площадь 0,65 м², он потребляет не больше электроэнергии, чем обычная лампочка. При этом полутораметровый мат потребует немногим больше (как 3 лампочки). Если же сравнивать с бытовыми приборами маты побольше, то трехметровый соизмерим с компьютером, а шестиметровый с холодильником.

В случае выбора электрического теплого пола для отопления, стоит проверить качество проводки в квартире

Цена теплого электрического пола под плитку зависит от того, насколько качественный и надежный вариант был выбран, а также от того, сколько токопроводящих жил расположено в греющем кабеле. Существует два варианта: одножильный и двухжильный. Причем, первый вариант можно использовать только в нежилых помещениях, поскольку он выделяет большое количество электромагнитных волн. А вот во втором случае два токопроводящих элемента способны компенсировать поля друг друга.

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

  1. подготовка основания;
  2. монтаж сопутствующего оборудования;
  3. настил гидроизоляции и крепление утеплителя для теплых полов;
  4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
  5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

  • поверхность изолируют влагостойкими материалами;
  • настилают доски на обрешетку;
  • крепят гидроизоляцию;
  • производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
  • затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

  1. фитинги;
  2. вентили;
  3. коммуникации;
  4. сопутствующее оборудование: коллектор, насос, котел;
  5. армировка металлической сеткой;
  6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
  7. гидро-, теплоизоляция;
  8. строительный скотч;
  9. перфоратор и набор крепежа;
  10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

  • расчет потерь тепла;
  • средняя температура контура;
  • плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Электрические маты

Электрические маты также бывают разные и отличаются принципом работы:

  • Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
  • Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.

Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет из себя сетку сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.

Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.

Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.

Обычно в их комплекты входит:

  1. Нагревательный мат шириной в 45 см;
  2. Терморегулятор, крепящийся на стене;
  3. Термодатчики;
  4. Соединительные провода;
  5. Инструкция.

Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
