Как провести проводку в квартире своими руками от щитка: основные схемы и правила + этапы монтажа

Как провести проводку в квартире своими руками от щитка: схемы, правила, порядок выполнения работ

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Схема электроснабжения

Взгляните на рисунок в разделе. Пока только взгляните. Дадим некоторые пояснения. Во-первых: kWA – счетчик электроэнергии; УЗО – устройство защитного отключения. Во-вторых – схема электропитания выполняется однолинейной.

Однолинейная схема электроснабжения квартиры

Обратите внимание на две косые черточки, перечеркивающие обозначение провода. Это значит, что в реале там два провода – фазный L и нулевой N (нейтраль), проложенные вместе

Защитный провод PE не перечеркнут, значит он идет отдельно

Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся

Защитный провод PE не перечеркнут, значит он идет отдельно. Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся.

Теперь рассмотрите рисунок внимательно. Это однолинейная схема электропитания элитной квартиры на 200 кв. м. Если вам в ней в общем все понятно, вы сможете вычертить свою схему электроснабжения, даже если у вас нет электротехнического образования и чертить вы не умеете.

В худшем случае у вас получится аляповатый эскиз. Но по нему ищущий подработку студент-старшекурсник или пенсионер-электрик сможет за полвечера и недорого вычертить правильную схему. А если поручить схему практикующему специалисту с приличной и без того зарплатой, то влетит это в копеечку. Хлопот же вас не убавится: ведь ему нужны исходные данные.

Продумываем электроснабжение

Правильная электропроводка в доме зависит прежде всего от потребляемой мощности.

В коттеджных поселках дают лимит потребления 10-20 кВт на жилье, но в городской квартире это нереально: либо все время будет выбивать автомат в подъезде, либо, что еще хуже, погорит домовая проводка.

А в старых домах, где чаще всего замена проводки и требуется, заложен «хрущевский» лимит в 1,3 кВт; на пределе – 2 кВт.

Однако все сразу никто не включает. Даже летом, когда работают кондиционеры, они включаются не в такт.

Правда, если летом вы затеете стирку или глажку, кондиционер с бойлером придется выключать, иначе главный автомат вырубит всю квартиру. Но с этим уж придется примириться.

Не вдаваясь в подробности расчета, сразу дадим данные для средней городской квартиры в 40-100 кв. м общей площади:

  • Главный автомат – от 25 до 32 А в зависимости от площади. Для дотошных: коэффициент запаса по току – 1,3-1,5. Давать 2 в многоквартирках нельзя: общая проводка «чахлая».
  • Квартирное УЗО – 50 А 30 мкА разбаланс.
  • Кухня – две ветви проводки по 4 кв. мм; на каждой – автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной – из кухни; на схеме не обозначается, см. ниже.
  • Кондиционер – ветвь 2,5 кв.мм; автомат – 16 А, УЗО – 20 А 30 мкА.
  • Розеточные цепи и цепи освещения – по одной и той и другой в каждую комнату, кроме ванной и санузла; в них – только освещение; о ванной разговор еще впереди. Сечение прододов – 2,5 кв.мм; автоматика отключения не нужна, вполне хватит общеквартирной.

Вот и все исходники для однолинейной схемы электропитания квартиры. Можно чертить.

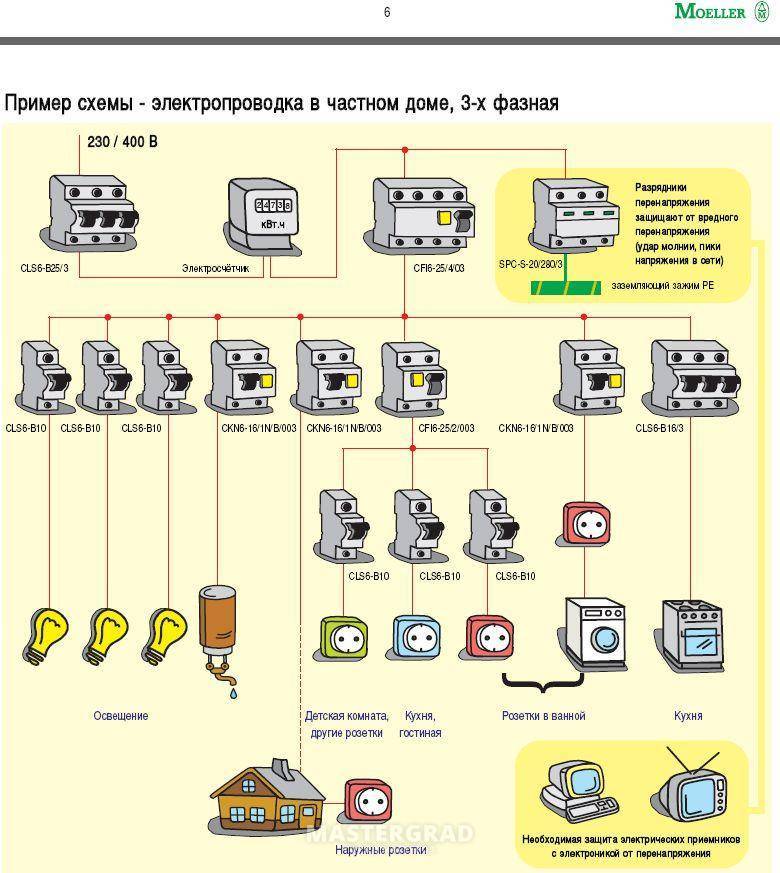

Рисунок: графические схемы для “наглядности”:

Вычерчиваем схему

За основу можно взять схему, приведенную . Ее верх, от выхода из счетчика, остается неизменным, нужно только изменить численные данные. Марка УЗО значения не имеет: если вы в конечном итоге поставите вместо АСТРО-УЗО другие, это ничего не нарушает.

Основные работы

В старых постройках игнорировали вопрос заземления, стремясь к дешевой и быстрой установке электрики. В розетках прошлого века заземление выводилось сразу на рабочий ноль. В устройствах использовалось только два типа проводов — фазовый и нулевой. Если случится пробой в железном корпусе, то произойдет замыкание и возгорание.

Если основные линии устарели, то не стоит экономить и стараться заменить проводку только на отдельных частях. Менять придется всю электрику — розетки, щиток, выключатели.

Установка щитка и выбор проводки

Совсем несложно осуществить замену и подключение проводки в квартире своими руками. От щитка распределения и предназначенного для него пространства идет силовой электрокабель. Для основного монтажа остается сделать следующее:

  • разместить внутри щитка защиту и автоматические переключатели;
  • закрепить устройство в нише;
  • подсоединить сам кабель.

Существует множество цветов для маркировки рабочих функций проводов. Для разводки электрики используют три основных контакта:

  • фаза (коричневый или черный цвет);
  • ноль (синий);
  • заземление (цвета могут разниться).

В старых домах лучше выбрать навесной тип щитка. Такое приспособление крепится на стене дюбелями. Для последующего монтажа применяется пошаговый алгоритм действий:

  • просверлить в стене отверстие для кабеля, протянуть и присоединить провод к щитку в подъезде;
  • провести зачистку вводного провода;
  • подключить разноцветные кабеля: белый — к верхнему контакту, синий — к нулю, желтый — заземлить;
  • подвести провода ноля и фазы, предварительно присоединенные к устройству аварийного отключения, к автомату и нулевой клемме.

После этого можно приступать к прокладке кабеля в квартире. Есть два основных варианта, которые вполне по силам начинающим строителям:

  1. Наружная проводка — в квартире все провода будут в зоне видимости, на внешней стороне стен и перекрытий. Для крепежа потребуются пластиковые кабеля. Это легкий и малозатратный способ, хотя результат не всегда эстетичный.
  2. Закрытая проводка — в доме придется основательно сверлить стены, чтобы спрятать электрические провода в прорези и отверстия внутри бетонных панелей. Это потребует более тщательной и долгой работы, закупки специальных инструментов, но и результат будет — провода скроются за красивой и ровной поверхностью.

Прокладка кабель-каналов

Для проведения закрытой проводки чаще всего приглашают специалистов, поскольку необходимо тщательно соизмерить и рассчитать пространство для размещения со специальными параметрами электроприборов и проводов, а также профессионально поработать со стенами. Открытую проводку, например, прокладку кабеля в квартире, можно осуществить своими руками:

  1. Настенные или напольные кабель-каналы нарезать строительным ножом на необходимые отрезки.
  2. Прикрепить к стене или полу дюбелями с шурупами. Нежелательно пользоваться скотчем, так как такое крепление не сохранится надолго.
  3. Уложить провода в каналы.
  4. Закрыть соединения специальными панелями.
  5. Подключить электроприборы.

Если для помещения и его хозяев важна эстетическая составляющая, то можно продумать линии, по которым будут идти провода и разместить их либо в местах, где они будут максимально закрыты мебелью и шторами, либо расположить в интересном геометрическом рисунке.

Проектирование электропроводки

Главные требования, которые предъявляются к электрической проводке, указаны в ПУЭ и СНиП

Очень важно соблюдение данных правил и требований в квартирах для обеспечения их пожаробезопасности

Итак, прежде чем проводка будет уложена своими руками в квартире, нужно познакомиться с тем, каким образом она устроена. Чаще всего схема электропроводки стандартная, и здесь нет чего-то сложного.

Главные элементы

Основным элементом в квартирной схеме электрической проводки является внутриквартирный щиток. Именно сюда от главного силового щитка, который находится на лестничной площадке, укладывается, по пути проходя через специальные предохранители, электрический провод.

Щиток укомплектован несколькими автоматическими выключателями, устройствами защитного отключения и электрическим счётчиком. Все данные элементы находятся в едином узле и закреплены с помощью вспомогательной шины и крепёжной рейки.

От количества помещений в квартире зависит количество внутренних линий электропитания. Это также повлияет на мощность, которая требуется для работы определённых электроприборов. Они могут требовать дополнительной отдельной прокладки линии. Чаще всего проводов два: «фаза» и «ноль», в определённых случаях может находиться третий – «земля».

Мы уверены, что Вам будет полезна статья о принципе работы герконового выключателя.

Расчёт

Проводка в квартире своими руками от щитка может быть выполнена после некоторых расчётов. Проводятся они несколькими способами:

  • по формуле: P/U=I, где сила тока обратно пропорциональна напряжению в электросети и прямо пропорциональна мощности;
  • данный вариант, в отличие от предыдущего, чуть проще; нужно сложить отдельно электроэнергию, потребляющуюся приборами, которые находятся на одной линии, к результату дополнительно необходимо прибавить приблизительно 15%.

Поиск каналов

Чаще всего в панельном многоквартирном доме электропроводка скрытая, а именно расположенная за гипсокартоном или в штробе. Потому процесс прокладывания проводки своими руками в квартире обязан начинаться с поиска каналов. Вначале определим, что же собой представляет канал в стенах, который предназначен для скрытой электропроводки. Чаще всего это полимерная трубка, которая имеет заглубление приблизительно 40-50 мм, оснащённая гофрой в местах закругления и выхода наружу.

Установка розеток

Как правило, в старых советских домах электрические штепсельные розетки располагались где придётся. У некоторых на расстоянии вытянутой руки, а у некоторых на уровне одного метра от пола.

Сегодня правильной установкой розеток является 40 см от поверхности пола

Вначале это может казаться странным, но здесь есть логика: эти розетки почти незаметны за мебелью, их случайно не заденешь, во время подключения они ближе к цели, а самое важное, электропроводка в квартире требует гораздо меньше кабеля. Наверное, единственный недостаток – при подключении утюга или пылесоса нужно будет наклоняться, а не подпрыгивать

Если данную логику продолжать, то можно расположить электрическую розетку около плинтуса. В этом случае небольшая высота при мытье полов или затоплении вызывает опасность попадания воды. Именно по этой причине, если устанавливается новая электропроводка в квартире, то по стандарту розетки необходимо устанавливать на уровне 40 см от поверхности пола.

Варианты прокладки провода

Монтаж электрической проводки в квартире своими руками – это дело довольно сложное. Но в этом случае можно быть совершенно уверенным в том, что все выполнено правильно. Есть три основных варианта прокладки электрического провода:

  • в пластиковом коробе;
  • в гофрированной трубке;
  • под штукатурку.

Каждый из вышеперечисленных вариантов является правильным, потому в этом случае выбор только за вами. Причём не стоит забывать, что необходимо иметь точное понятие, в каком месте проходит провод, иначе любой закрученный шуруп может являться причиной отключения холодильника (в хорошем случае), в худшем – поражение током.

Как лучше проводить электропроводку?

Скрытая электропроводка производится внутри стен, под декоративной обшивкой либо иными конструктивными декоративными элементами. Самой безопасной является проложенная электропроводка под гипсокартон в квартире, поскольку она защищена надёжно от каких-то механических воздействий. Но этот вариант укладки наиболее трудоёмкий и потребует умения одновременно обращаться с несколькими инструментами.

Комбинированный способ прокладки электропроводки в себя включает её укладку в плинтусах с кабельным каналом и коробах. Этот вариант в себе совмещает одновременно преимущества открытой и закрытой прокладки – эстетичный вид и безопасность.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

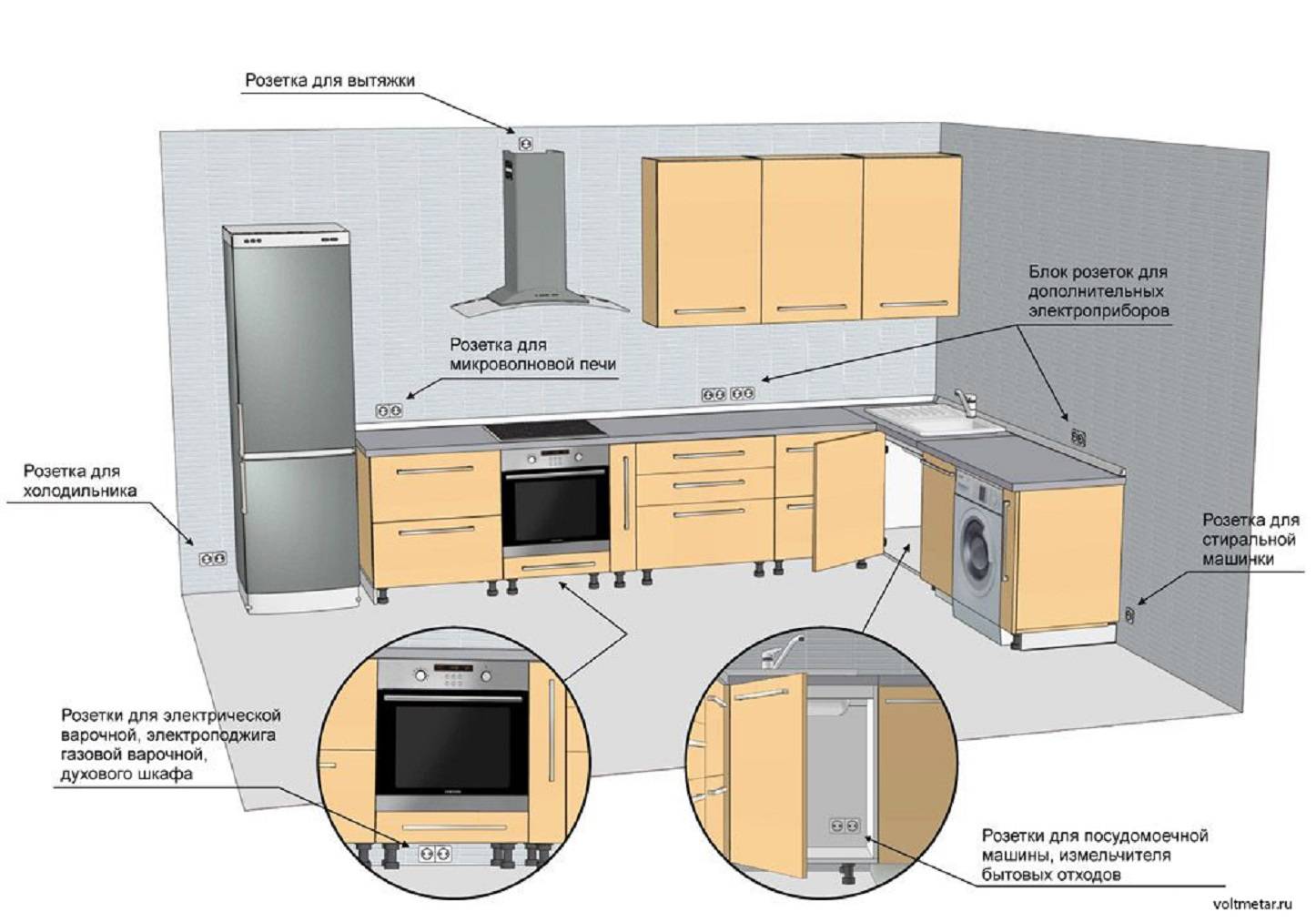

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

  • электрическую плиту;
  • освещение;
  • розетки для чайника, миксеров и другой бытовой техники;
  • розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

  • системы теплого пола;
  • электрического полотенцесушителя;
  • водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Как прокладывать трассу

Как отмечалось ранее, провода должны быть приобретены с запасом. Лишний метраж понадобится для соединения. С каждой стороны жила должна быть оголена на 5-10 см. На подсоединение розеток, выключателей и светильников берется запас длины от 5 до 15 см.

Для начала следует определиться с вопросом, каким образом проводка будет зафиксирована на стене. Современные методы предполагают использование хомутов, но старинный способ крепления посредством алебастра считается более надежным. С этой целью следует наметить линию в штробах и через каждые 30 см осуществить крепление провода алебастром.

Перечень инструментов и расходников

Для работы потребуются:

  1. Перфоратор и оснастка для него: бур, коронка и лопатка.
  2. Штроборез или болгарка с алмазными дисками.
  3. Указатель фазы (индикаторная отвертка).
  4. Мультиметр.
  5. Кусачки.
  6. Плоскогубцы.
  7. Инструмент для удаления изоляции.
  8. Плоская и крестовая отвертки.
  9. Молоток и зубило.
  10. Кельма, емкость для замешивания раствора (заделки штроб).
  11. Рулетка.
  12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

  1. Гофра.
  2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
  3. Дюбель-хомуты для крепления кабелей.
  4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
  5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Составление схемы

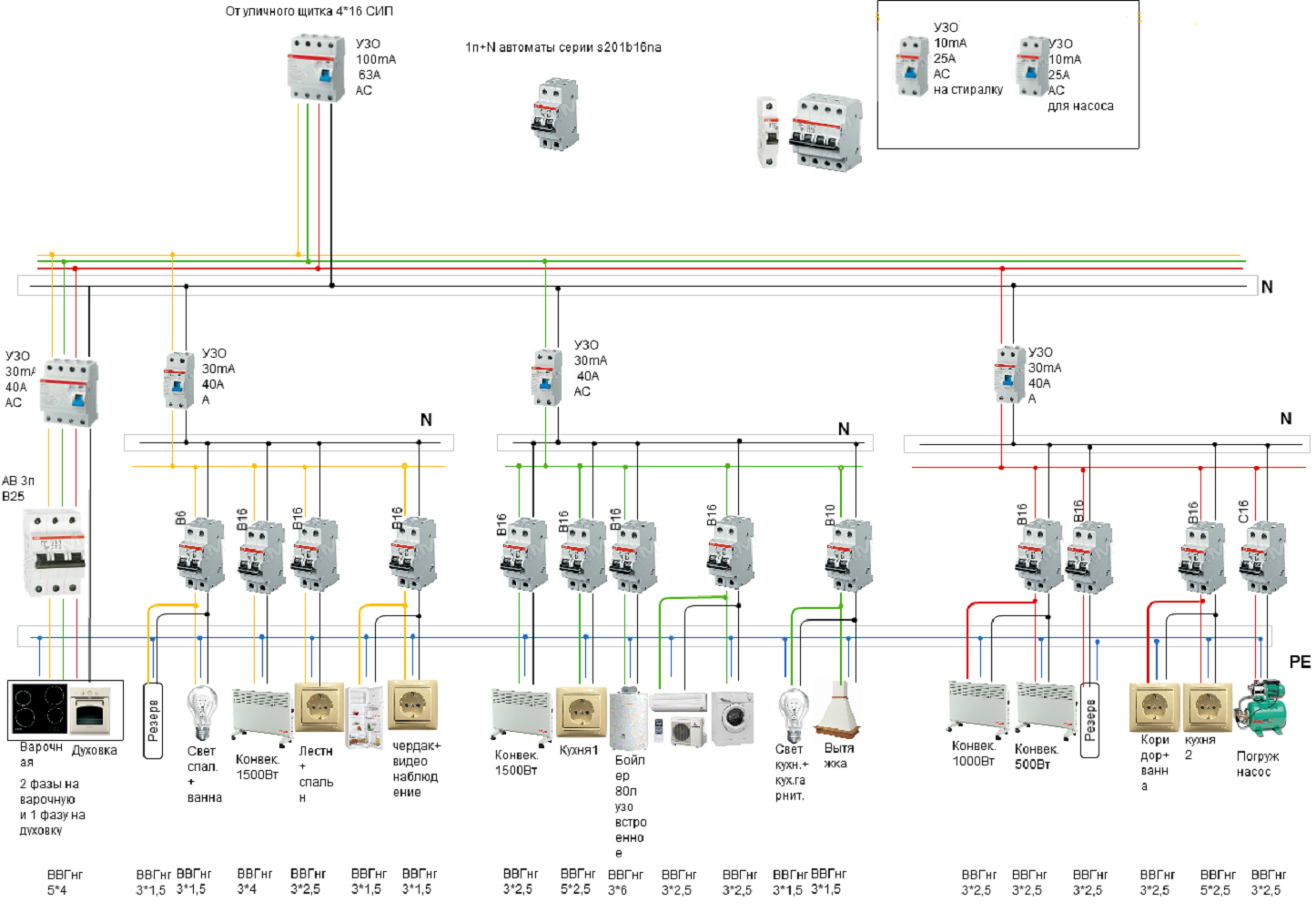

Пример схемы

Монтаж проводки в квартире всегда начинается с составления схемы разводки. В самом простом случае ее выполняют на листе бумаги от руки. Сначала рисуется план каждой комнаты с указанием стен, окон и дверных проемов. На схеме подробно отмечаются:

  • Розетки. Их размещают в удобных местах, на расстоянии минимум 15-20 см от окон и дверей, а также от 40 см от тепло- и газовых труб. На каждые 6 м² устанавливают по одной розетке.
  • Осветительные приборы. Заранее предусматривается большая лампа в центре потолка и несколько точечных светильников на стенах.
  • Выключатели. Монтируются справа от дверных проемов.
  • Пути прокладки проводов. Не допускаются зигзаги и перегибы. Линия проводки идет строго по вертикали или горизонтали.
  • Распределительные коробки. Устанавливаются на каждую ветку основной линии.

Также необходимо прорисовать силовой шкаф. Его устанавливают в общем коридоре за пределами жилого помещения либо в самой квартире.

Далее определяют места основных источников потребления электричества: стиральной машины, компьютера, холодильника, телевизора и пр., обозначаются зоны монтажа розеток, распределительных коробок.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

  • провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
  • кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
  • провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

  • монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
  • на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
  • в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
  • розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

  • прокладка кабеля осуществляется только по горизонтали или вертикали;
  • скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
  • наружные линии проводят в кабель-каналах;
  • защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
  • качественный УЗО должен срабатывать при токовой утечке в 100 мА;
  • разводка осуществляется шинами, радикальным и комбинированным способом.

Прокладка проводов и фурнитуры

В первую очередь монтируют щиток и УЗО, количество которых соответствует количеству групп подключения. Внутрь щитка заводится отрезок провода сечением 5 мм². Синий — крепят к нулю, белый – к верхнему контакту автомата, заземляющий (желтый с зеленой полосой) – заземлению. УЗО соединяются последовательно отрезком белого провода.

Монтаж новой проводки в квартире своими руками рекомендуется начинать от самой дальней точки подключения.

Провод режут на отрезки необходимой длины с припуском на соединения, на полу протягивают в гофры и после этого укладывают в штробы.

Для подключения розеток используется провод сечением 2,5 мм², от осветительных приборов и выключателей – провод 1,5 мм². К концу каждого провода желательно прикреплять бирку с указанием назначения и расположения группы (точки) подключения.

Провода в распределительных коробках соединяют с помощью СИЗ или просто хорошо изолируют. Основной провод внутри щитка подключают так: синий проводник – к нулевой шине, фазный, в красной или коричневой изоляции – к УЗО снизу, заземляющий – к заземлению внизу.

После этого проводку прозванивают и, если монтаж выполнен правильно, остается вызвать электрика для подключения к распределительному щиту. Как правильно осуществить монтаж и прокладку электропроводки в квартире своими руками, вы сможете посмотреть далее в видео:

https://www.youtube.com/watch?v=srxk7BEr0KM

Все работы выполняются только исправным инструментом, рукоятки ручного инструмента должны быть изолированы. Для дополнительной защиты необходимы прорезиненные перчатки, работы по штроблению стен выполняют в защитных очках и респираторе. Штробление на высоте производится с козел либо со стремянки с боковым упором.

В данном видео опытный специалист расскажет и покажет, как поменять электропроводку в квартире своими руками:

Ремонт или замена?

Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.

Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.

Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:

  • В первую очередь необходимо выяснить количество требуемых изменений.
  • Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
  • Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
  • Укладка нового кабеля и последующее его тестирование на нормальное функционирование.

Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.

Определение сечения кабеля

Прежде чем приобретать кабели для разводки электричества, следует грамотно определить необходимое сечение. От этого будет напрямую зависеть безопасность жилья и жильцов. Ведь несоответствие сечения существующим нагрузкам приводит к перегреву кабеля и, как следствие, короткому замыканию, пожару, возможным жертвам.

Нужный размер кабеля определяется по специальной таблице:

Кабель для разных групп распределения берется в соответствии с планируемой нагрузкой. Но нужно иметь в виду, что в таблице даны абсолютно точные значения, а на деле могут наблюдаться колебания силы тока в сети (и частые). Значит должен быть определенный запас сечения.

Запас должен быть и по длине кабеля. Поэтому, чтобы определиться с требуемым количеством, необходимо измерить всю проводку рулеткой и прибавить к полученному результату еще 4 метра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
