Розетка со встроенным УЗО: устройство, схема подключения, рекомендации по выбору и установке

Характеристики розеток с УЗО

Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение. Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.

Преимущества комбинированных устройств

Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.

Пороговый дифференциальный ток всегда указывается на передней панели розетки, потому он является ключевой характеристикой, определяющей её функцию обеспечения электробезопасности

К плюсам розеток с УЗО относят такие качества, как:

  • гарантированная блокировка поражения электротоком при наличии его утечки;
  • отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
  • универсальность в сетях с различным напряжением;
  • возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
  • контроль работоспособности с помощью специальной тестирующей кнопки;
  • возможность срабатывания при токах утечки 10 мА;
  • защита при повреждении нулевого провода;
  • удобство монтажа;
  • компактность;
  • наличие индикатора напряжения на видном месте.

Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.

Недостатки совмещения розетки и УЗО

Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.

При одинаковой функциональности стоимость розеток с УЗО разных брендов может отличаться в десятки раз, хотя надежность этих устройств примерно аналогична

К минусам защитных розеток относят:

  1. Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
  2. Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
  3. Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
  4. Многие модели требуют глубоких подрозетников, что усложняет их монтаж.

Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.

УЗО для трехфазных щитков

Схема подключения УЗО в трехфазных сетях может быть реализована по-разному. Вариантов немало, а конкретный выбор зависит от наличия трехфазной нагрузки. После счетчика ставят четырехполюсное противопожарный УЗО (для одновременного отключения всех фаз и нейтрали) с большим током отсечки, а вот дальше могут быть варианты.

Сразу стоит сказать, что на группы ставить четырехполюсные УЗО не обязательно. Можно обойтись двухполюсными — по одному на каждой из фаз с выводом нейтрали на отдельную шину. В этом случае на нагрузку нейтраль подается с шины, питающейся от защищающего ее устройства.

Если нет трехфазной нагрузки, можно ставить только двухполюсную защиту от тока утечки

Если есть трехфазная нагрузка, на такие линии лучше ставить четырехполюсные автоматы. Это обеспечит одновременное обесточивание всех фаз. Так надежнее. Некоторые группы — освещения в жилых помещениях — можно заводить без УЗО и даже без отдельного автомата. Достаточно что их защищают входные защитные приборы. Но этот принцип лучше не реализовывать в деревянных и каркасных домах. Тут уж лучше потратить больше денег на стадии реализации проводки, ведь от пожара никто не застрахован. В горючих сооружениях хоть автомат лучше поставить. А еще лучше — устройство защиты от перенапряжения с защитой от искрения. Это будет надежнее.

С использованием четырехполюсных УЗО на группах

Обратите внимание, что нейтраль на нагрузку также подается от шины, запитанной от УЗО этой группы. Такая схема подключения УЗО ведет к тому, что при появлении утечки в одной из групп, срабатывает только устройство в группе

Главное при этом не отключается. Что непременно произойдет, если нейтраль подать с первой шины, которая подключена к УЗО первого уровня (противопожарному).

В трехфазных сетях основная сложность — правильно распределить нагрузку по фазам, чтобы не вызвать перекос. Так как со временем мы меняем приборы, и, как правило, они становятся более мощными. В результате первоначально созданный баланс может разрушиться. Чтобы для исправления ситуации не приходилось перебирать всю схему, при монтаже лучше использовать кросс-модули. Да, под них требуется дополнительное место в электрическом щите, но они позволяют вносить изменения без особых проблем: просто вынуть провода из одного гнезда, поставить в другое.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

  • входного кабеля;
  • линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
  • выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

  • троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
  • замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

  • У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
  • Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
  • Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Как определить место расположения УЗО

УЗО — это устройство защиты от токов утечки. Оно необходимо для отслеживания повреждения фазной изоляции, а также для защиты человека от поражения электрическим током при прикосновении к токоведущим частям. Схема подключения УЗО составляется исходя их имеющейся схемы расположения электроприборов и осветительной техники. При этом уже должны быть известны мощности приборов, рассчитано сечение кабелей, выбраны параметры защитных автоматов.

Начинать надо с расположения на плане всех приборов

Как разработать схему проводки

Сначала рисуется на плане дома или квартиры положение всей планируемой техники и устройств, которые вы собираетесь использовать. Также наносятся светильники, бра и другие осветительные приборы. Возле каждого энергопотребителя проставляется мощность. Далее продумывают разбиение потребителей на группы. Процесс достаточно сложный, учитывать приходится много факторов:

  • Освещение и розетки в жилых помещениях желательно разнести в две группы: одна розеточная, другая на освещение.
  • Для мощных потребителей проложить отдельные линии питания. К этой категории условно можно отнести все приборы с мощностью выше 4 кВт.
  • На розетки и освещение в ванну и кухню — отельные группы. В кухне снова-таки, освещение отдельно от розеток. В ванной можно совместить, но только бойлер и электрический полотенцесушитель должны иметь отдельную линию электропитания.

Теперь разбиваем на группы

При всем при этом, большое количество групп — это накладно на стадии устройства. Потребуется много проводов, защитных устройств, большой распределительный щит для размещения всех автоматов и УЗО. Зато в эксплуатации будет проще.

После того, как потребители разбиты на группы, считают мощности оборудования, которое будет подключатся к каждой из групп. Исходя из этих данных, определяют сечение кабелей для проводки, пути и способы их прокладки. Уже после этого можно разрабатывать схему проводки и защитных устройств. Схема подключения УЗО разрабатывается на основе схемы проводки. Вернее, это составляющая общей проводки.

Принцип построения схем подключения УЗО

Даже в небольших домах групп бывает не меньше пяти:

  • Линия на освещение в комнатах  и коридоре.
  • Линия на розетки в комнатах и коридоре.
  • На ванную комнату.
  • На кухню.
  • Холодильник.
  • Стиральная машина.

Это тот минимум, который не обойти. Такой набор для небольших квартир, в домах обычно значительно больше. В частном доме необходимо освещение на улице, питание насоса и т.д. Каждую из линий нужно защитить. Исключение — линия на освещение в комнатах. Тут допускается без дополнительных устройств защиты.

Схема подключения УЗО в частном доме. Один из вариантов

Схема подключения УЗО разрабатывается на основании разбивки на группы. Теперь группы объединяем. Одно УЗО может защищать несколько групп. Обычно объединение групп проводят по помещениям, но стоит думать и о комфортности поиска повреждений в темноте. Именно поэтому освещение обычно выводят отдельно. УЗО на эту группу часто не ставят, так как прикоснуться к корпусу люстры или встроенного светильника можно только специально.

Как подключить УЗО без заземления?

Когда защитное заземления в квартире отсутствует, и тогда возможно подключение УЗО к двухпроводной сети без ухудшения его защитных параметров. Хотя в ПУЭ запрещается ставить общее УЗО в системе TN-C (заземление и нейтраль соединены ) ввиду снижения вероятности его срабатывания на сотые проценты. Как показала практика,  УЗО неплохо справляется со своей задачей и без защитного заземления.


Схема подключения УЗО без заземления

Однако выбор за вами, для меня лучше поставить УЗО без заземления, чем остаться без защиты, или устанавливайте контур защитного заземления. Схема защиты УЗО, быстро срабатывает при прохождении тока через корпус человека, возможном коротком замыкании (в этом случае должен быть установлен автоматический выключатель или дифференциальный автомат) и при утечке тока через старую изоляцию проводки.

Помогла вам статья?

ДаНет

Характеристики УЗО

  • Производитель.
  • Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
  • Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
  • Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
  • Ток утечки. Величина тока утечки, при котором сработает УЗО.
  • Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
  • Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
  • Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
  • Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Схема подключения УЗО

Рассмотрим способы установки УЗО в различных сетях.

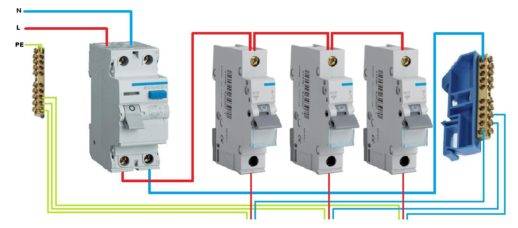

Однофазная сеть

В таких сетях чаще всего устанавливают однополюсные УЗО.

В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей

В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:

  • в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
  • если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.

Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.

Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.

Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.

В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).

Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.

Проводники заземления выводятся на шину РЕ (поз. 19).

Видео: как правильно подключить УЗО

Трёхфазная сеть

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.

Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.

Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство

УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.

2 шага подключения в однофазной сети

Устанавливаем изделие и смотрим 2 фото с примером. На корпусе имеются клеммы входа и выхода – «ноль» и «фаза». Внизу размещены клеммы выхода, для фиксации соответствующих проводов пользователя. Размещение элементов подключения стандартно для электроприборов, гнезда контактов входа сверху, разъёмы выхода снизу. Назначение клемм обозначено на корпусе литерами L и N. Клемма N(ноль) одна, от 2 до 6 клемм – это L(фаза). На лицевой панели есть кнопка ТЕСТ и контрольный световой индикатор.


Устройство УЗО

Ниже, на фото показано изделие со снятой крышкой. На крышке схематично изображена схема включения прибора в сеть. Сверху и снизу расположены группы клемм для присоединения проводов. Фиксация проводов в гнёздах разъёмов производится винтами.


УЗО со снятой крышкой

2 схемы как подключить У.З.О. без заземления в квартире

Ответ на вопрос будет ли работать УЗО без заземления в квартире, достаточно сложен. Ответить на него гораздо сложнее, чем его установить. Это связано с тем, что в квартирах используется как проводка с заземлением, так и без неё. Часто без заземления встречается проводка в домах старой постройки.


Подключение УЗО без заземления

В таких квартирах подключение защиты особых сложностей не вызывает, необходимо лишь выбрать наиболее предпочтительную схему установки. Будет ли одно изделие на всех потребителей или несколько устройств, с распределением защиты. Первая схема проще, требуется установить одно УЗО и подключить его к автоматам выключения. Вторая схема сложнее в исполнении, но более предпочтительна в плане безопасности. Её достоинства:

  • проще найти неисправность в отдельном участке сети, чем обследовать всю энергосеть на предмет пробоя или повреждений;
  • при аварийном отключении участка, остальная система электропитания продолжает функционировать.

Наиболее распространённой для квартиры остаётся именно схема с одним изделием.

Подключение стиральной машины.

Если заменить стиральную машину водонагревателем, то принципиально схема не изменится. Единственным элементом, изменяемым в этой схеме будет потребитель тока. Это ответ на вопрос – как подключить защиту без заземления к водонагревателю или варочной панели.

Как делать не надо. Опасные способы заземления.

Розетка со встроенным УЗО

На практике довольно часто случается так, что в распределительном щитке отсутствуют свободные места и установка дополнительных приборов становится невозможна. В подобных ситуациях единственным выходом становится розетка с УЗО, к которой и будет подключено оборудование.

Подключение розеток, оборудованных УЗО, выполняется по тем же схемам, что и при обычном штепсельном соединении. Единственным отличием является автоматический выключатель, устанавливаемый перед этим устройством. Следует помнить, что УЗО в розетке для стиральной машины и другой техники, не защищает от короткого замыкания. Данные приборы предназначены для защиты от токов утечки, которые могут достигать больших величин и представлять серьезную опасность для людей.

Все розетки с УЗО обладают индивидуальными техническими характеристиками. Все они в той или иной степени считаются пыле- и влагозащищенными. В сухих помещениях можно смело использовать дешевые модели с классом защиты IP21 или IP22. В пыльных и влажных помещениях потребуются более защищенные розетки IP44, которые и стоят значительно дороже. Важным показателем является величина номинального дифференциального тока. Для розеток со встроенным УЗО данный параметр находится в пределах 10-30мА.

Использование таких розеток в электросети дает целый ряд преимуществ. Схема электропроводки будет оставаться неизменной. Даже одна такая розетка, соединенная с группой обычных розеток, способна обеспечить безопасность потребителей. Наличие поврежденной изоляции на любом из бытовых приборов легко определить по срабатыванию защитной автоматики изделия. Наличие защиты и ее исправность контролируется кнопкой ТЕСТ, расположенной на корпусе розетки.

Существующие недостатки данных устройств не имеют принципиального значения и преодолеваются уже на стадии монтажа. Например, для большинства моделей розеток, имеющих УЗО, требуется более глубокий подрозетник. При его замене может быть повреждена облицовка стены, в которую устанавливается нестандартная розетка. Данные изделия отличаются высокой стоимостью. Обычная розетка и УЗО обойдутся дешевле, чем прибор со встроенной защитой.

Тем не менее, розетки с УЗО быстро и эффективно решают проблему защиты при покупке и установке нового мощного устройства, не предусмотренного первоначальным проектом. В этом случае не придется устанавливать отдельные УЗО или дифференциальные автоматы, сопровождая этот процесс значительными изменениями схемы электропроводки.

Схема подключения УЗО в однофазной сети

Если посмотреть на схемы электрощитов, входной автомат защиты стоит перед счетчиком, а после счетчика — противопожарное УЗО (на рисунке ниже под цифрой три). На него заводится и ноль, и фаза (на контакты сверху). С выходных клемм нейтраль идет на шину, а фаза на расположенные ниже устройства. Это могут быть УЗО, автоматы или дифавтоматы.

Схема подключения УЗО: пример для однофазной сети

В сложных схемах УЗО ставят и на отдельные группы потребителей. Получается несколько уровней защиты. Это более затратно при монтаже, но более надежно в плане защиты и проще определить «источник» проблем. На схеме выше как реализована такая ступенчатая защита. Есть:

  • противопожарное УЗО на входе,
  • плюс два (7 и 14) на группы потребителей;
  • один дифференциальный автомат (13), к которому подключается  один мощный потребитель (стиральная машина, электроплита или духовка).

Без отдельных защитных устройств (УЗО и автоматов) есть одна группа — освещение в комнатах с нормальными условиями эксплуатации. Как правило, это жилые комнаты. По ГОСТу это допускается, хотя, многие даже на освещение предпочитают ставить защиту. Мало ли что может случиться.

Обратите внимание на подключение нейтрали. Шин три

Одна — под номером 4 — подключена от входного УЗО (3). С нее же идет провод к УЗО 7 и 14. С выхода каждого из них нейтраль подключается на отдельные вторичные шины  — 11 и 18 — и уже с этих шин подается на защищаемые потребители. Если ноль подать на них с шины 4, при появлении тока утечки будет срабатывать как УЗО более низкого уровня, так и входное. Если схема подключения УЗО будет построена по описанному принципу, отключаться будет только аварийная линия.
