Бесшумная канализация: принципы обустройства и монтажные примеры

Как сделать канализацию молчаливой?

Существует несколько методов решения проблемы.

1. Шумоизоляция канализации.

Самое банальное решение. Нужно изолировать элементы канализационной системы обычными материалами. Этапы работы:

• подготовить технические ниши для трубопровода;
• обмотать трубы мягким утеплителем и спрятать их.

Плюсы метода:

• простота и доступность;
• уровень шума несколько снижается.

Недостатки:

• увеличение конечной стоимости работ (приходится использовать дополнительные утеплительные материалы);
• колебания все равно распространяются через крепежи; полностью проблема шума не решается.

2. Использование бесшумной канализации.

При монтаже канализационной системы применяются специальные толстостенные трубы из полипропилена. В материал добавлены минеральные вещества, что увеличивает его молекулярный вес.

Плюсы метода:

• вибрации гасятся в стенках самого трубопровода;
• колебания не передаются на крепежные элементы.

Недостатки:

высокая стоимость материалов.

3. Применение крепежей особой конструкции.

Для уменьшения шума используются специальные хомуты. Их монтаж требует определенных навыков и предельного внимания. Когда высчитаны и вымерены необходимые размеры, нужные части трубы отрезаются обычной ножовкой. Края отрезка зачищают напильником под углом сто пятьдесят градусов. Это позволит легко установить крепежный элемент, предупредить повреждения уплотнительного кольца, избежать обрезки фасонных деталей.

Плюсы метода:

высокий уровень шумопоглощения.

Недостатки:

• дороговизна специальных хомутов;
• монтаж требует профессиональных навыков (даже незначительное нарушение схемы установки сведет на нет всю шумоизоляцию).

Фирмы производители бесшумных труб ↑

Основным элементом бесшумной канализации являются трубы и соединительные элементы. Параметры определенной модели напрямую зависят от их производителя.

Отличительной чертой таких продуктов считаются типы используемых материалов и их качество. Немаловажную роль играет соблюдение технологии производства. Рассмотрим самые популярные марки бесшумных канализационных труб.

Rehau

Известный немецкий производитель полимерной продукции Rehau выпускает серию бесшумных труб RAUPIANO Plus. Их внутреннее строение полностью соответствует вышеописанному стандарту – трехслойные конструкции, гарантирующие существенное снижение звуковых колебаний при работе канализации.

Фото: бесшумные трубы RAUPIANO Plus

Отличительной особенностью элементов этой системы является намеренное утолщение поворотных фасонных частей. Учитывая повышенный уровень шума воды, которая проходит непрямые участки магистрали, было введено это новшество.

Размеры труб в RAUPIANO Plus составляют от 40 до 200 мм. Способ состыковки – раструбный. Но для правильного монтажа необходима механическая обработка торцов и герметизация специальным составом.

Для крепежа необходимо использовать специальные хомуты, которые входят в эту серию.

Фото: для крепежа используются специальные хомуты

Они состоят из двух частей – металлическая обжимная полоса с затяжками и внутренняя подкладка из упругого полимерного материала данное изделие поможет компенсировать наружную вибрацию трубопроводов.

Оstendorf skolan

Еще одна торговая марка Ostendorf предлагает уникальные наборы канализационных труб с повышенными параметрами поглощения шума.

Фото: торговая марка Ostendorf с повышенными параметрами поглощения шума Отечественным покупателям эта продукция известна по серии Skolan-dB. Отличительной особенностью изделий является простота монтажа, большой выбор дополнительных элементов и элементы крепежа.

Для изготовления своей продукции компания применяет проверенную технологию многослойных полимерных покрытий. Также как и в системах Rehau, срединная прослойка имеет в своем составе минеральные компоненты.

Фото: таблица измерения шума

Минимальный диаметр труб – 50 мм, а максимальное значение равно 150 мм. При соблюдении правил монтажа, которые подробно описаны в инструкции по применению, существенно снижается уровень шумов от вибрации поверхности труб, от крепежных элементов. Также полностью исключается вероятность передачи колебаний стенам.

Политек

Российские производители также не отстают от своих иностранных коллег. Беря за основу зарубежный опыт, компания Политек разработала собственную линейку бесшумных труб для канализации.

Фото: компания Политек разработала собственную линейку бесшумных труб

Ассортимент продукции включает в себя полный набор необходимых элементов для монтажа канализационных систем любой сложности. Единственный и надеемся, что временный недостаток – небольшой выбор диаметров. В настоящее время компания выпускает трубы 50 и 110 мм с различной длиной.

В отличие от зарубежных аналогов, изделия Политех с повышенным поглощением шума имеют доступный диапазон цен.

Это делает их привлекательными для отечественного покупателя в тех случаях, когда бюджет организации канализационной системы имеет ограниченные финансовые рамки.

Waving

Европейский лидер по производству канализационных систем Waving выпускает серию труб и комплектующих с повышенными показателями уменьшения шума Waving AS.

Фото: трубы и комплектующие с повышенными показателями уменьшения шума Waving AS

Основным приоритетами при создании этой системы были простота установки и значительное снижение уровня звуковых колебаний при работе канализации.

Типовые размеры диаметров труб системы Waving AS- 50, 70, 100, 125 и 150 мм. Длина изделий составляет от 150 до 3000 мм.

RAUPIANO

В последнее время нередки случаи, когда качественная серия товаров компании создает ошибочное мнение о ней, как об отдельной торговой марке. Это явление можно отнести к серии бесшумных труб RAUPIANO Plus компании Rehau.

Их технические характеристики и ассортимент были подробно рассмотрены выше. Поэтому при поиске именно этого вида изделий следует знать, что они входят в линейку продукции немецкого бренда.

Как происходит установка чугунных дождеприемников, читайте в статье: чугунные дождеприемники. Монтаж обратного клапана на фановую трубу, описан здесь.

Как произвести реконструкцию старых систем

Часто в домах установлены трубы, которым 30, 40 50 лет. Они никогда не менялись, и требуют если не полного демонтажа, то хотя бы реконструкции. Часто случается и так, что люди меняют стояк на пластиковый, монтируют трубы из ПВХ, но раздражающий шум не пропадает.

Перед жильцами теперь стоит задача эффективно провести шумоизоляцию и не меняя систему канализации обеспечить бесшумную жизнь. Многие решаются зашить всю систему в гипсокартонной нише. Но особых изменений вы не увидите. Действовать нужно пошагово:

1. Если трубы располагаются в нише их надо обмотать плотным материалом, который сможет убрать колебания звука;
2. После того как работы будут завершены, нишу закрывают плотной крышкой из фанеры, листа металла или досок;
3. От того насколько больше будет толщина выбранной обшивки зависит шумоизоляция.

Для хорошей изоляции звука рекомендуют такие материалы:

1. Стекловолокно. Лучший способ для наружного типа. Помимо блокировки лишнего звука сохраняет тепло.
2. Пенополиэтилен. Материал с небольшой толщиной и весом, но удобный в работе и быстрый в монтаже. Им можно просто обернуть стояк и плотно зафиксировать скотчем. Уровень шумоизоляции повышается на 30%.
3. Минеральная вата. Огнеустойчивый и недорогой материал, который прост в монтаже и хорошо поглощает шум.
4. Синтетический каучук. Герметичный и плотный материал, который используется в местах с низкими температурами.
5. Поролон. Субстанция пористой структуры и небольшого веса. Экономный вариант со средней степенью эффективности.

Функции звукоизоляционных материалов

Материалы для шумоизоляции канализационных труб одновременно решают несколько задач.

Основные функции:

• поглощение шумов разной частоты — структурных от вибраций, контакта труб с другими поверхностями и «булькающих» воздушных;
• демпфирование — виброизоляция системы, предупреждающая возникновение и передачу звуковых колебаний.

Грамотная звукоизоляция трубопроводов позволяет защититься и от ударного шума, возникающего при падении воды, соприкосновении со стенками. Поток стоков набирает скорость через 10-15 м. Он производит максимум раздражающих звуков уже после 3 этажа, поэтому изоляция актуальна и для невысоких зданий.

Способы монтажа

Добиться максимальной тишины при эксплуатации можно только при условии правильного монтажа. Трубопроводы могут соединяться двумя способами.

Соединение труб без раструба

Безраструбные трубные изделия рекомендуется соединять по следующей схеме:

• Полипропиленовые трубные изделия обрезают с торцов под углом 90, выравнивают, шлифуют заусеницы.
• Берут насадную муфту, извлекают из ее внутренней части уплотнительный элемент, надевают его на патрубки.
• Уплотнительную манжету покрывают смазкой на водной основе.
• Патрубок с усилием вставляют в насадную муфту, прижимают до упора.

Таким же методом можно соединять «шумопоглощающие» трубы для канализации с тройником и другими фасонными деталями.

Соединение труб с раструбом

Раструбное соединение предполагает выполнение следующих действий:

• Удаляют всевозможные загрязнения из патрубка, внутренней части раструба, очищают уплотнительное кольцо.
• Проверяют уплотнительный элемент на предмет повреждения, скрутки, деформации.
• Наносят на патрубок смазку на водной основе.
• Вставляют трубу в патрубок, прижимая до упора. После этого делают возвратное движение, выдвигая кромку примерно на 1 см.
• На месте стыковки устанавливают крепежный хомут.

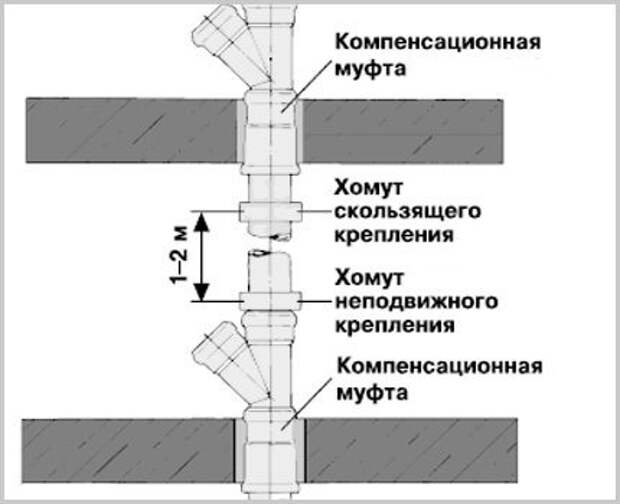

Расположение хомутов

Обеспечить минимум посторонних звуков от системы отведения бытовых стоков можно при условии правильного расположения крепежных хомутов для бесшумного трубопровода. Крепеж хомутов выполняется по следующему принципу:

• На горизонтальных участках крепежные хомуты располагают с шагом, равным 10 диаметрам трубопровода.
• Вертикально расположенные трубопроводы закрепляют на расстоянии не больше 2 метров.
• Канализационные стояки фиксируют одновременно жестким и плавающим крепежом. Плавающий крепеж предполагает неполную затяжку стягивающих винтов.
• Безраструбные участки фиксируют жесткими креплениями, располагая их над фитингами нижнего патрубка.
• Плавающие хомуты располагают вблизи с жесткими креплениями со стороны кромки, вставленной в раструб.

Монтаж

Шумоизоляция труб канализации в квартире выполняется всегда поэтапно.

Первый этап работ – установка полиэтиленового стакана

Сначала изолируют стояк в районе соприкосновения с межэтажными плитами. Для этого используют полиэтиленовый стакан (по диаметру больше стояка), который можно купить или изготовить самостоятельно.

В последнем случае его вырезают из трубы, при этом по длине он должен соответствовать толщине плиты. Пустоту между стаканом и сливом заполняют вспененным пенополиуретаном.

Шумоизоляция труб в межэтажных плитах перекрытия выполняется в следующей последовательности:

• освобождают пространство между сливом и межэтажной плитой перекрытия;
• после чего режут вдоль стакан и одевают на стояк;
• далее устанавливают его в плиту и заполняют пустоту пенополиуретаном;
• на финальном этапе заделывают установленный стакан цементным раствором.

Второй этап работ — изоляция крепежей

Меняют старые крепежные элементы на новые крепежи с демпферными прокладками или дополняют их пористыми резиновыми прокладкам.

Третий этап работ – шумоизоляция стояка.

Процесс шумоизоляции пластиковых канализационных труб зависит от типа шумопоглощающего материала:

1. Скорлупа. Надевается на слив и защелкивает (все делается по идущей к ней инструкции).
2. Рулонные материалы. Разрезают на сегменты, которые по длине должны соответствовать обхвату трубы. Более удобно пользоваться самоклеящимися материалами. При отсутствии на материале клейкого слоя, для его крепления используют строительный скотч. Такая шумоизоляция канализации в помещении выглядит некрасиво, поэтому многие прячут ее в декоративно-изолирующий короб.
3. Декоративно-изолирующий короб. Он изготавливается из гипсокартона, ламината, дерева и ДСП. Устанавливают его на трубы, с учетом доступности стыков, ревизий и других важных элементов. Для этого в нем делают дверки и снимаемые панели. В основном его изготавливают на основе алюминиевых профилей и деревянных брусков. Для монтажа вертикальных стоек наносят разметку на стены, по которой их устанавливают. Горизонтальные перемычки ставят с шагом 50 см.

Цивилизация пришла — появилась бесшумная канализационная система

Главным правилом качественной канализации есть бесшумность. Она не должна быть слышимой для жильцов и это возможно благодаря таким условиям:

Покупая трубы, смотрите на бесшумные модели, что имеют нужную толщину стенок; Материал, из которого изготовлена основа для труб, должен содержать особые минеральные элементы, увеличивающие молекулярный вес системы; Внимание уделяется фасонным деталям, которые правильно соединяются и фиксируются силиконом; Шумопоглощающие хомуты. Для крепления нужно купить хомуты с поглощением шума, которые располагаются на должном расстоянии; Монтаж при помощи жестких креплений и уплотнителей.

Будет интересным: Что делать, если слабый напор воды в квартире или частном доме

Будет интересным: Что делать, если слабый напор воды в квартире или частном доме

Действенным из рассмотренных вариантов есть покупка бесшумных труб и необходимых аксессуаров. В таком случае устранения шума удастся достичь в 90%. Одним из немногих недостатков бесшумной системы — дорогая цена. Такие трубы стоят больше чем обычные изделия. Отличие бесшумной канализации бросается в глаза даже человеку, не имеющему отношения к этим системам:

• Имеют уплотненные стенки и внешне намного толще и шире обычных аналогов;
• Большая износоустойчивость зависит от назначения и выбранного производителя;
• Срок службы у них 50 лет и больше;
• Уровень шума в системе не превысит порога слышимости;
• Маленький вес, который позволяет легко монтировать систему даже на большой высоте;
• Нарезка может проводиться обычным инструментом на месте непосредственного монтажа;
• Эстетика. Реализуются в разных цветах, отличаются необычным дизайном (полосок или нанесённые производителем маркировки).

Как лучше подобрать бесшумную канализацию

Правильно сделать выбор не так легко как кажется. Практический опыт в этом вопросе никто не отменял.

Немецкая компания Magnaplast(сайт) 25 лет работает в производстве подобных систем из полипропилена и ПВХ. Надежный европейский производитель, который имеет собственные мощности и реализует качественное сырье. Немцы производят контроль качества и гарантируют, что их системы по праву занимают лидерские позиции на европейском рынке.

GF Hakan plastik. Сертифицированные трубы которые продаются в 70 странах мира. Производитель сам разрабатывает и изготавливает системы для трубопроводов из всевозможных материалов. Применяют для монтажа канализации.

Fv-plast. Чешский производитель, который предлагает комплектующие для систем водоснабжения. Продукция отвечает критериям качества. Основа из особого полиэтилена вспененного полистирола.

Для монтажа малошумных канализационных систем следите за такими деталями:

• Во время планировки системы избегать лишних поворотов труб и изгибов. Это прямо отражается на уровне сопротивления воды и степени шума точка;
• Для эксплуатации нужно покупать продукцию одного бренда. Это касается самих труб, направляющих, крепежных элементов;
• Если проводится монтаж труб большого диаметра не заменяйте их на аналоги меньшие по размеру. Это отразится на появлении нежелательных звуков;
• Правильно выбирайте уклон. Нельзя пренебрегать правилами, нормами, стандартными. Это также отразится на шумопоглощении;
• При горизонтальном расположении трубы надо надежно зафиксировать ее при помощи хомутов и клипс;
• Крепление должны монтироваться через 3-4 метра. Если этот принцип не будет придержи при эксплуатации могут возникнуть провисания системы.

Сравнение напорной и безнапорной конструкции

Напорная канализация включает в себя множество дополнительных элементов. При этом самотечная система подразумевает лишь правильное расположение трубопровода. Обе системы могут использоваться в частном доме. Однако наиболее часто используют именно самотечный вариант.

1. Напорная система требует установки массы дополнительных элементов, например, насоса и гасителя давления. Принцип работы самотечной канализации основан на расположении труб под наклоном, поэтому никаких особых систем использовать для нее не нужно. Таким образом, установка самотечной системы обойдется гораздо дешевле, чем создание напорной.
2. Устанавливать самотечную систему канализации своими руками проще, чем делать напорную. Ведь если в первом случае необходимо просто создать правильный чертеж, то во втором нужно будет еще и правильно подключить все элементы.
3. Канализация самотечного типа может работать и без электричества. Для напорной системы наличие электроэнергии обязательно. То есть цена эксплуатации второго варианта выше, а при отключении электроэнергии напорная система не сможет полноценно функционировать.
4. Для самотечной системы СНиП разрешает использовать любые канализационные трубы. Для напорной системы эти элементы должны быть особенно прочными. Соответственно, и стоить они будут дороже.
5. Самотечная канализация самотечного типа благодаря своей автономности и отсутствию сложных элементов может работать без перебоев очень долгое время. Риск возникновения поломок и перебоев в работе напорного варианта гораздо выше.
6. При организации самотечной системы обязательным условием является более высокое расположение начальной точки трубопровода по отношению к конечной. Напорная система может поднимать стоки даже вверх.

Преимуществ у безнапорной конструкции гораздо больше

По большинству показателей самотечная система выигрывает перед напорной. Однако в некоторых случаях ее организация невозможна. Тогда создают или насосную, или комбинированную канализацию.

5 ошибок, связанных с обустройством внутридомовой канализации

Очень часто оплошности при проведении канализации связаны с неверными расчётами параметров используемых труб. Чтобы обеспечить бесперебойную работу сточной системы, монтаж трубопроводов канализации обязан учитывать такие нюансы:

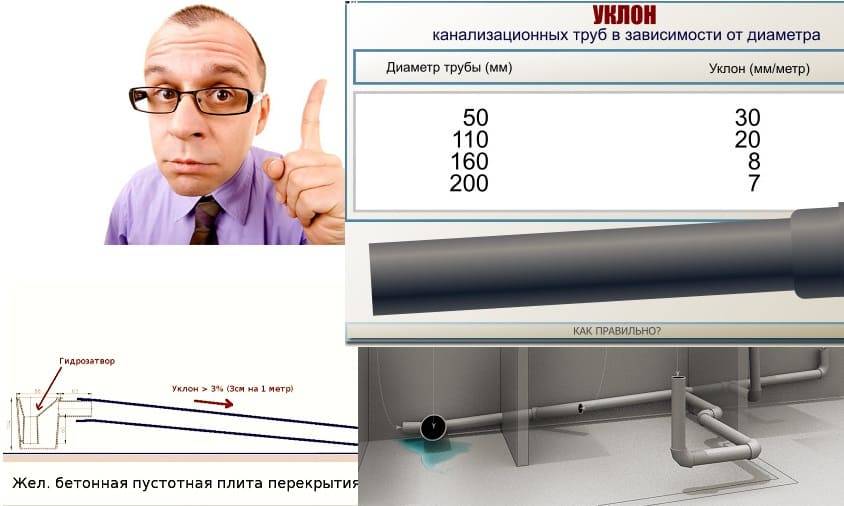

Угол наклона

Подбираемый угол наклона горизонтальных труб будет зависеть от размера их внутреннего сечения. Согласно нормативным данным, труба пятидесятка должна опускаться на три сантиметра с каждого метра. Труба с диаметром от 100 до 110 наклоняется на два сантиметра. Деталь от 160 миллиметров может иметь наклон, не превышающий 0,8 см на метр изделия.

Вам также может понравиться: Уклон канализационных труб по СНиП

Перепад высоты

Монтаж канализации из пластиковых труб своими руками подразумевает соблюдение такого показателя, как перепад высоты. Его значение должно быть равным одному метру. Для остальной сантехники он составляет три метра. Если необходимо превысить нормативное значение, тогда придётся продумать обустройство вентиляции на каждом конце подводки.

Подбор угла

Очередная распространенная ошибка кроется в неверном подборе угла. Если он будет прямым (90 градусов), тогда при отскоке начнёт формироваться засорение. Избежать проблемы можно путём создания плавного перехода в угловом месте при помощи фасонных деталей с углом в 135 градусов.

Вывод фановой трубы

Ошибкой считается вывод фановой трубы в общую систему вентилирования помещений. Подобный вариант позволит канализационному аромату мгновенно наполнять все комнаты

Важно помнить, что поток воды создаёт большой уровень шума. Чтобы избавить себя от дискомфортного звукового сопровождения следует продумать шумоизоляцию

Использовать можно минеральную вату, которой обматываются трубы. Дополнительно можно соорудить специальные короба при помощи гипсокартона.

Не оборудована обратным клапаном

Труба, служащая для соединения септика со сточной системой, не оборудована обратным клапаном. В указанной ситуации при переполнении уличной ёмкости стоки вернутся в дом и зальёт подвал.

Причина возникновения шумов в канализации

Специфические звуковые эффекты появляются, в первую очередь, из-за шума, который создается жидкостью при движении по канализационным трубам.
В процессе утилизации отработанных стоков, продуктов жизнедеятельности или частиц пищи, канализационная магистраль заполняется лишь частично. При прохождении мест соединения труб и углов стоки, которые неравномерно распределены, становятся причиной возникновения шума.
В дополнение к этому уровень шумности канализационных труб также зависит и от соблюдения технологии монтажа канализации, правильности проектирования системы, грамотности ее эксплуатации. В то же самое время чугунные трубопроводы, которые были широко распространены в нашей стране ранее, несмотря на все свои недостатки, без особых сложностей справлялись с этим эффектом.
Причиной этому была большая (по отношению к пластиковым) толщина трубы и свойства самого чугуна.
С появлением полимерных труб ситуация поменялась. Малая толщина стенок, склонность к вибрации и небольшой вес пластиковых труб стали причинами усиления звуков в процессе перемещения стоков.
Однако, вместе с этим появилось и решение – бесшумная система удаления сточных вод.

Очерёдность работ

Установка канализационных труб при обустройстве канализации проводится в таком порядке:

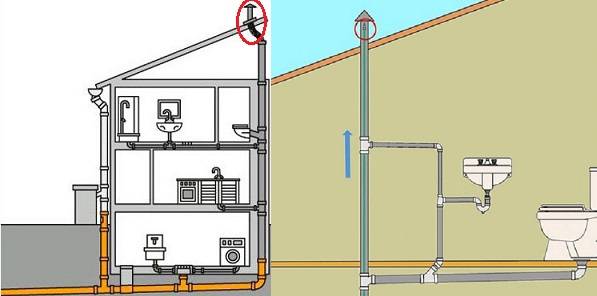

Монтаж стояка с выводом концов в подвале и на крыше

Важно помнить, что стояк должен располагаться вблизи сантехники. Соединение в подвале делают с наклонной трубой, выходящей в септик

Конец трубы на чердаке следует оснастить обратным клапаном или же оставить открытым.
Проведение подвода от сантехнического оборудования к центральному стояку.
Подсоединение подводки к стояку от остальной сантехники, располагающейся выше входа унитаза.
Монтаж сифонов на каждый прибор сантехники.
Соединение подводки и сифонов.

На этом этапе работа считается выполненной. Далее останется проверить плотность стыков и жёсткость крепления труб на стенах, а также отсутствие расхождений.

Правила обустройства канализации в квартире

Схема канализации

Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.

Соединение канализационных труб

Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.

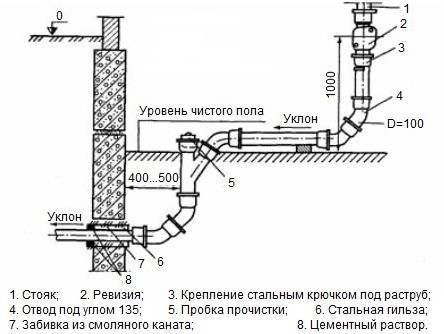

Схема канализации в квартире

С чисто технической точки зрения необходимо учесть следующие нюансы.

Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.Чугунный стояк

Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.Трубы и фитинги из пластика

Трубы и фитинги из пластика

Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.Уклон труб

Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин. Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см

Для канализационной разводки лучше применять трубы диаметром в 4-5 см

Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см

Это компенсирует увеличение длины труб при росте температуры

Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже. На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.Жироуловители

Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз. Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.Гидрозатвор для канализации

Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.Обратный клапан для канализации

После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.

Правила гидродинамики при обустройстве и монтаже канализационной системы

Отказ от использования законов гидродинамики может стать причиной появления самых распространенных оплошностей при обустройстве сливной системы.

Первая кроется в игнорировании обустройства надёжной вентиляции. Фановая труба, идущая на чердак от стояка, предназначается не только для отведения вонючего аромата стоков, но и исполняет роль компенсатора давления

При отсутствии такой важной детали пониженный уровень давления, образующейся над водяным поршнем, удалит жидкость из сифонов. Это приведёт к отсутствию воздуха и проникновению канализационного аромата в дом

вентиляция — фановая труба

Монтаж сантехнических приборов

Ещё одна ошибка кроется в том, что каждый сантехнический прибор подсоединяют к стояку, расположенному ниже унитаза при помощи подводящих труб. Такой монтаж недопустим, потому что непременно приведёт к появлению нечисто в ванной или раковине после каждого смыва. Аналогичная ситуация возникнет и в случае, когда длина трубы подводки будет больше, нежели установленная правилами.

Чтобы избежать неприятностей при ежедневном использовании сточной системы следует ознакомиться и соблюдать важные правила монтажа канализационных труб.

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в тех случаях, когда невозможно установить трубу заподлицо. Система работает следующим образом:

• Внутри корпуса находится пружина и резиновое уплотнение;
• При возникновении отрицательного давления в водонапорной трубе (большое количество воды падает в залп) пружина открывает уплотнение и воздух поступает в систему, выравнивая требуемое давление;
• когда пружина возвращается на свое место, чтобы воздух из воздуховода не попадал в помещения.

Вакуумный клапан не может служить равноценной заменой промывочной трубы, но делает свою работу хорошо, но если вода в ловушке высохнет, клапан не будет препятствовать распространению неприятных запахов.

В случае невозможности монтажа элемента на стояке, монтаж выполняется на трубе, проходящей горизонтально. Правила установки:

• элемент устанавливается над местом подключения к канализационной системе самого высокого санитарного выхода;
• если слив расположен на уровне пола, то клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
• беспрепятственное поступление воздуха в вакуумную установку, а также доступ для ремонта и открытия вручную (при необходимости).

Бесшумная канализация — как организовать

Раньше было меньше шума, скажете вы. Но ведь раньше и трубы были гораздо моложе. Многие старые квартиры, которые строились ещё до начала этого века, имеют стальные канализационные системы или чугунные. Преимущества их в большом весе и устойчивости к коррозии, отсутствие вибрации, и хорошей шумоизоляции благодаря толстым стенкам.

Но время идёт, материал изнашивается, чугунные трубы забиваются изнутри. Системы начинают ржаветь и давать трещины, дают знать о себе мелкие дефекты, которые 20 или 30 лет назад были допущены при неправильном монтаже. Результат старения — появляется шум в системе. И выход тут один — систему нужно менять.

Можно не принимать радикальных решений и оставить всё как было. Трубы плотно закрываются изоляционным материалом и это несколько помогает. Эстетический вопрос остается нерешенным, но шума будет меньше. Об эффективности этих мер также можно спорить. Это временное решение, которые не решит, а только оттянет эту проблему. В замене нуждаются также крепежные элементы, которые считаются источниками шума (если были установлены неправильно).

Причины которые влияют на возникновение шума

Из исходит неприятный звук — это связано с неправильным монтажом или поломками в канализационной трубе. К причинам неприятных звуков в квартире относят:

• Неправильно проведенный расчет;
• Если в проекте предусматривалось прохождение одного количества отходов, а в действительности через сеть проводится в 2 раза больше, это будет создавать неприятный шум;
• Утечки. Это один из вариантов возможных поломок, в результате которых происходит выход воды через систему;
• Дефекты труб или засорения;
• Плохой крепёж или неправильная его установка во время монтажа трубопровода.

Предусмотреть оптимальный уровень шумоизоляции нужно во время монтажа системы. Это производится на этапе составления проекта и заключается в использовании предназначенных для системы крепежа и соединений. Из-за неправильной эксплуатации также возможен шум в пластиковой основе.

Нередко в стояке слышен шум от наполнения емкости водой, от спускания отходов, вибрации и колебаний

Должное внимание нужно уделить защите системы особыми материалами. Места, где будут соединяться трубы, надёжно утепляют. Это изолирует звук

Это изолирует звук

Это изолирует звук.

Что касается шума воды, его убирают с помощью особых хомутов. Проводить монтаж своими силами не рекомендуется

Тут важно правильно всё рассчитать и при монтаже хорошо закрепить уплотнительное кольцо

Советы по выбору бесшумных труб

Канализационная труба Остендорф

Трубы, необходимые для монтажа бесшумной канализационной системы, можно распознать по некоторым отличительным признакам.

Стенки изделий гораздо толще чугунных аналогов. Трубы имеют отличительную окраску. Каждый бренд отдает предпочтение какому-то цвету. Например, производители торговой марки «Остендорф» используют светло-серую окраску. Аналогичный товар производителя «Политэк» окрашен в белый цвет и имеет по всей длине две полосы — красную и зеленую.

На качественных материалах  указывается не только название, но и  величина снижения посторонних звуков и раздражающего шума в децибелах. Эти данные помогают потенциальному покупателю сделать правильный выбор.

Труба Рехау

Во время приобретения труб стоит уделить внимание стране изготовителю. На рынке сантехнических товаров хорошо зарекомендовали себя Европейские бренды

Востребованы трубы «Рехау» и итальянская бесшумная канализация «Redi Phonoline». На полках магазинов можно встретить шумопоглощающие канализационные трубы  российского производителя: компания «Синикон» занимается изготовлением подобных товаров более двадцати лет.

Перед походом в магазин можно изучить отзывы о той или иной торговой марке, взвесить все плюсы и минусы. При желании можно найти  дополнительную информацию. На официальных сайтах  производителей сантехнических товаров есть телефон горячей линии. Позвонив по нему, потенциальный покупатель может получить консультацию менеджера и ответы на  все интересующие вопросы о звукопоглощающей трубе.
