Каким должен быть уклон канализационной трубы по строительным нормативам

Таблица расчета для труб разного диаметра

ПриборУклонРасстояние между сливом
и сифоном, см
Диаметр, мм
Ванна1/30100-13040
Душ1/48150-17040
Унитаз1/20до 600100
Раковина1/120-8040
Биде1/2070-10030-40
Мойка1/36130-15030-40
Ванна, мойка, душ (слив комбинированный)1/48170-23050
Центральный стояк100
Отводы от этого стояка65-75

Возьмем для примера установку и отвод канализационной трубы от унитаза. Тут лучше всего использовать трубу с диаметром 100.

Как вы можете видеть в таблице, уклон по СНиП равен 1/20, это значит 1 метр разделить на 20, итого 5 сантиметров на каждый погонный метр трубы.

Таким путем вы можете вычислить необходимый уклон для совершенно любых сантехнических приборов.

Обратите внимание, что при монтаже канализации стоит учитывать, от чего вы ее ведете. Для мойки например не рекомендовано использовать трубы диаметром, больше чем 50 миллиметров, а для унитаза – максимум 100 миллиметров

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

Таблица: необходимые уклоны и диаметры труб для сливаТаблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 — угол уклона 20 мм, а для диаметра 160 мм — уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Важно:
Максимальный уклон для канализационных труб не должен превышать 15 см на 1  метр (0,15). Исключением являются участки трубопроводов, длина которых меньше 1,5 метра

Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального).

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Диаметр трубы50мм110мм160мм200мм

Рассчитанный уклон:
Рекомендуемый уклон:

Выход из доманиже уровня землина глубине см
Глубина входа трубы в септик
или центральную канализацию
см
Расстояние до септикат.е. длина трубы м

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибораРасстояние между стояком и сифоном (без учета вентиляции), мДиаметр сливной трубы, ммОптимальное значение уклона системы
Биде0,7-130-401:20
Мойка1,430-401:36
Раковина0,1-0,8401:12
Ванна1,1-1,3401:30
Душевая кабинка1,6401:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)1,8-2,3501:48
Труба для сливов от стояка100
Унитазне более 61001:20
Центральный стояк65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Сети ливневой канализации виды и расчет системы

При возведении абсолютно любого объекта необходимо позаботиться не только о надежности фундамента и кровли, но и о качественном отводе дождевой или талой воды с участка. Для этого используется самотечная ливневая канализация, которая представляет собой сложную инженерную сеть, спроектированную с учетом всех важных параметров объекта. При этом глубина заложения ливневой канализации должна быть соблюдена согласно СНиП и ГОСТ. В противном случае работа коммуникации будет как минимум малоэффективной, а в худшем случае — нанесет вред окружающей среде.

Важно: система отвода дождевой воды с участка должна полностью соответствовать параметрам объекта:

  • Общая площадь покрытий и площадок, с которых необходимо убрать дождевую или талую воду;
  • Материал покрытия на площадках.

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН 2.1.5.980-00, ГОСТ 3634-99 и СНиП 2.04.03-85. Только в этом случае утверждение строительства системы отведения воды с участка и её последующие сооружение будут проведены максимально быстро.

В контролирующие органы необходимо будет предоставить техническое задание, которое составляется в соответствии с ГОСТ 19.201-78. В нём прописывается подробная информация о предназначении коммуникации, крайних сроках её возведения, методах контроля над строительством и технических требованиях к готовой системе.

В дополнение к проектной документации стоит приложить и рабочие бумаги согласно ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети», в которых будет предоставлена информация в виде чертежей фронтального и продольного профиля готовой коммуникации, план всей спроектированной сети с указанием её специфических участков и все ведомости, касающиеся объемов проведения монтажных работ. О том, что такое ливневая канализация и нормы её сооружения согласно ГОСТ и СНиП, читаем ниже.

Частые ошибки при выборе угла наклона канализационных труб

Принято считать, что основные ошибки в выборе уклона канализационных труб сводятся к недостаточному или излишнему углу наклона. На самом же деле некоторые факторы порой не только усложняют монтаж в пределах расчетных параметров, но и препятствуют эффективному удалению стоков даже при правильной прокладке магистрали.

  1. Непродуманное размещение сантехнического оборудования часто увеличивает длину и осложняет конфигурацию канализационной магистрали, что затрудняет соблюдение необходимого уклона.
  2. Ошибки в подборе диаметра труб. В гравитационных системах канализации именно диаметр трубопровода обеспечивает беспрепятственное отведение стоков. К тому же как раз величина сечения предопределяет то, на сколько сантиметров следует опускать край трубопровода, чтобы организовать нужный уклон. По мере удаления диаметр канализационной магистрали постепенно должен не уменьшаться, а увеличиваться.
  3. Острые углы. Соединение элементов канализационного трубопровода под прямым углом меняет скорость движения потока и увеличивает нагрузку на участки стыка, постепенно выводя их из строя.
  4. Отсутствие фановой трубы приводит к снижению давления внутри контура и нарушению гравитационных процессов.
  5. Не стоит также забывать о качестве материалов, наличии уплотнителей, герметизации и прочих нюансах процесса монтажа.

Общие рекомендации по прокладке сливных труб

Общие рекомендации помогут избежать наиболее распространенных ошибок при прокладке сливных труб бытовой и внешней канализационной системы. Нужно учитывать следующие факторы:

  • Элементы конструкции трубопроводной сети с течением времени подвергаются усадке. Вследствие этого приходится периодически корректировать угол наклона труб.
  • При изменении направления прокладки фланцевые соединения следует выполнять под углом не менее ста двадцати градусов. В противном случае придется оборудовать дополнительный смотровой люк для осуществления контроля над трубопроводной сетью и ее прочисткой в случае необходимости.
  • Обустройство скрытой канализации требует особенно тщательной проверки всех элементов ее конструкции на целостность и отсутствие протечек. В этом случае смотровые окошки следует располагать на небольшом расстоянии друг от друга.
  • Трубы укладывают в направлении, противоположном движению потока сточных вод. Монтаж начинается от сливной трубы с дальнейшим продвижением к подключаемым сантехническим приборам.

Так на практике выглядит уклон сливной трубы для раковины Нужный угол наклона канализационных труб при строительстве домашней сети выдержать нетрудно. Предварительно на стену наносится разметка, очерчивающая линию предварительно рассчитанного уклона. По ней и производится укладка трубопроводной сети.

Работа по обустройству наружной системы несколько сложнее. В этом случае для обеспечения требуемого уклона приходится выкапывать траншею, глубина которой постепенно увеличивается. Контроль осуществляется при помощи строительного уровня, натянутая под нужным углом бечевка значительно облегчит выполнение производственных манипуляций.

Эффективность работы системы во многом зависит от правильно выдержанного угла наклона трубопроводной сети. Необходимо придерживаться рекомендованных норм. При отступлении от указанных параметров будут довольно часто возникать аварийные ситуации и засорения трубопроводной сети.

Мы подобрали для Вас специальный видеоролик, в котором содержится немало полезной информации по устройству канализации.

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который выбирается согласно правил СНиП 2.04.01-85 и 2.04.03-85 (эти документы вы можете посмотреть и скачать у меня абсолютно бесплатно здесь), а также длине коммуникационных трубопроводов.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
400,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные150 2000,008 0,00770…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, ммДлина участка, ммМинимальный уклонСредний уклонНормальный уклон
501000253035
1101000122020
15010007810
2001000578

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Канализационную трубу без уклона укладывать ненужно

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

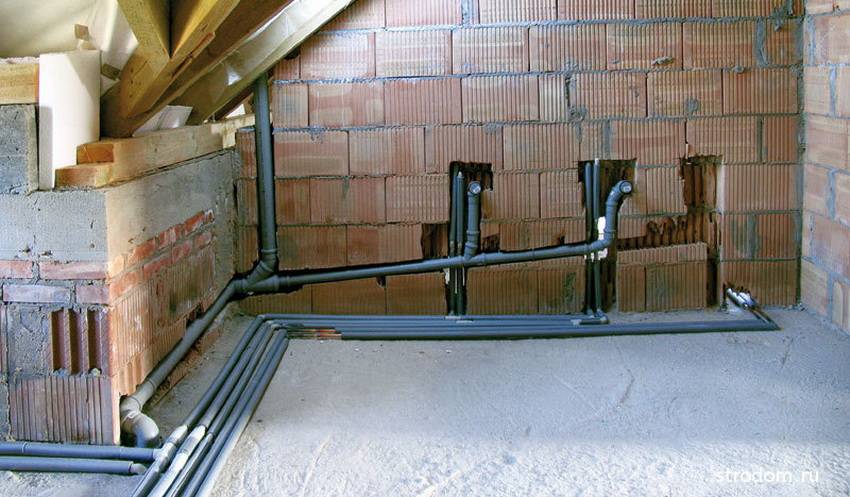

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
400,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
