Розетки с таймером: виды, принцип работы, какую лучше выбрать и почему

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования. Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

  • выставьте на розетке по флажку текущее время
  • нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать
  • включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

  • невысокая стоимость. В 2-3 раза дешевле чем электронного типа
  • быстрота и простота переключения режимов

Недостатки также имеются:

  • отсутствует встроенный аккумулятор
  • большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения
  • из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

Электронные розетки с таймером бывают двух типов:

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

Какие бывают розетки с таймером

Типов «умной» розетки всего два:

1) с механическим управлением;

2) электронные.

Розетка-таймер механическая – самое простое, с точки зрения эксплуатации, устройство. Работа таймера обеспечивается механизмом, похожим на часовой. Поворотом верньера сжимается пружина, приводящая в действие несколько шестеренок. От угла поворота зависит степень сжатия пружины и время действия таймера. Такие приборы до сих пор используются на стиральных машинах с механическим управлением. Когда верньер возвращается в начальное положение, происходит механическое размыкание контактов. Это обычная схема работы, однако, как вариант, может происходить и выталкивание штепсельной вилки из контактной группы. Очень редко используется принцип, когда по истечении заданного времени розетка наоборот, подключается к электропитанию.

Недостатком розеток с механическим таймером является кратковременность работы. Как правило, период управления электропитанием не превышает суток. Поэтому очень часто в техническом описании таких устройств пишется «розетка с таймером суточная».

Розетка-таймер электронная выполняет те же функции, но для коммутации используется схема, в состав которой включены счетчик времени (это может быть как микросхема, так и генератор незатухающих колебаний на динисторах или тиристорах), плата программирования, жидкокристаллический дисплей и коммутирующее устройство (реле).Цифровой таймер в розетку превращает это тривиальное бытовое устройство в настоящий программатор, с помощью которого можно установить неоднократное включение и выключение бытовых приборов с разными промежутками времени. О том, как пользоваться таймером для розетки можно прочитать в приложенной инструкции или в интернете.

Электронный способ управления подачей напряжения на розетку позволяет увеличить не только число вариантов коммутаций, но и период, в течение которого это управление осуществляется. После монтажа такой розетки можно установить циклы управления по дням недели, поэтому у нее существует и второе название – розетка с таймером недельная.

Это очень практичное приобретение – розетка с таймером. Инструкция по эксплуатации, которая обязательно прикладывается как к моделям с электронным, так и механическим управлением, поможет вам без труда освоиться с ней. Ее монтаж не требует каких-либо особых навыков, с ним справится любой домашний мастер, знакомый с азами электротехники.

На что стоит обратить внимание при выборе розетки с таймером

На самом деле, таймеры обладают не таким уж и большим набором параметров и характеристик. Однако всё же стоит в них разобраться.

Вид прибора

Тут всё зависит от области применения. Нужно автоматизировать работу промышленных объектов — таймер для ДИН-рейки. Если задача простая, например, включать полив в определённое время, то можно воспользоваться более дешёвым и простым механическим таймером. Если же нужен более сложный алгоритм включения, то тут поможет электронный прибор.

Максимальное время

Максимальное значение, на которое можно выставить таймер. Обычно минимальный срок составляет 24 часа. Но могут быть и варианты. Модели подороже могут выставляться и на неделю, и на месяц.

Точность измерения

В большей степени этот показатель относится к механическим таймерам, в силу использования механических частей, склонных к изменению своих свойств в зависимости от окружающей среды и в результате износа — что, в свою очередь, сказывается на точности измерения времени. Если погрешность не так важна и пара лишних секунд не сделает погоды, то можно брать механический вариант

Если дорога каждая миллисекунда, то лучше обратить внимание на электронные модели

Максимальная нагрузка

Здесь нужно учитывать максимальную мощность прибора, на котором планируется использовать таймер. Для простых бытовых хватит 7 или 10 А. Для более мощных аппаратов промышленного масштаба понадобится около 25 или 40 А.

Возможности программирования

Чем проще таймер, тем меньшее количество приборов он может контролировать. Дорогие позволяют создавать несколько разных линий программирования и подключать несколько приборов.

Степень защиты

Для использования в быту подойдёт большинство таймеров. Но в условиях повышенной влажности или на свежем воздухе лучше выбрать аппарат, защищённый сертификатом IP40.

На что обращать внимание при покупке?

Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры

Цикл работы

Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:

  1. розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
  2. розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.

Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.

Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.

Подключение

В продаже можно встретить два вида подключения этих устройств:

  1. через электрические розетки – подключается непосредственно к контакту;
  2. через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.

Питание

Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.

Встроенный аккумулятор

Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.

Максимальная мощность нагрузки

Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.

Точность программирования

Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.

Сертификаты и безопасность

Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.

Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.

Как правильно выбрать таймер для розетки: основные критерии и лучшие модели

При покупке устройства нужно обращать внимание не только на тип системы отсчета (механическая или электронная), но и на технические характеристики выбранной модели. От рабочих параметров будет зависеть дальнейшая эксплуатация, а также срок службы таймера

Основные критерии выбора:

настраиваемый диапазон времени — если напряжение нужно контролировать только на протяжении одного дня, стоит отдать предпочтение механическим моделям. Реле времени в розетках с электронным управлением позволяет задавать рабочие настройки на неделю вперед или даже целый месяц

При покупке обязательно нужно обращать внимание на наличие этих опций;

Для разных потребностей существуют различные разновидности таймеров

  • точность — этот параметр в большей степени касается механических таймеров. С другой стороны, особой необходимости в том, чтобы соблюдать время вплоть до секунды, нет. Высокой точностью обладают изделия, выпущенные надежными производителями;
  • нагрузки — у каждой электросети своя нагрузка, в продаже можно найти большой выбор устройств, способных выдержать силу тока 7, 10 или 16А. Модель подбирается с учетом мощности прибора, который будет подключен к розетке с реле времени и питаться от сети через нее;

Статья по теме:

  • количество доступных линий — по этому параметру можно определить, сколько приборов получится подключить к таймеру. Простейшие модели рассчитаны всего на одно устройство, в улучшенных изделиях бывает 2 и более линии программирования;
  • степень пыле- и влагозащиты — в некоторых разъемах имеется дополнительная защита от негативного воздействия извне. Такими возможностями наделены таймеры, которые эксплуатируются в уличных условиях.

Подбираем оптимальную розетку: рейтинг лучших моделей с таймером

На рынке представлен огромный ассортимент розеток, укомплектованных системой отсчета. Во многом качество товара зависит от бренда, который его производит. От надежности компании-изготовителя зависят и другие параметры, такие как ремонтопригодность, срок службы, функционал.

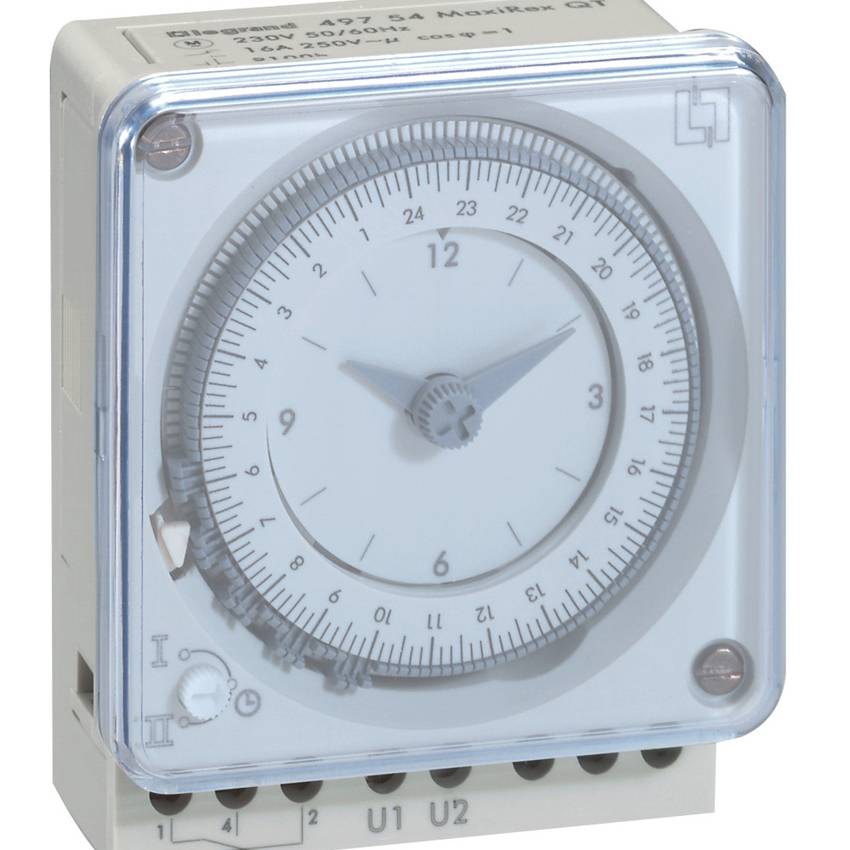

Суточный таймер бренда Legrand

Популярные фирмы-производители:

  • Theben;
  • Rubetek;
  • Legrand;
  • Redmond,
  • Berker;
  • TP-Link;
  • Feron;
  • Телеметрика;
  • DigiTop;
  • Elektrostandard.

Если продукция выпущена под известным брендом, значит товар в большинстве случаев соответствует стандартам качества. Китайские устройства абсолютно непредсказуемы. Однако и среди них встречаются достойные модели. Чтобы не ошибиться, нужно внимательно изучать комментарии. Многие пользователи положительно отзываются о китайской модели Feron TM22, инструкцией предусмотрен немалый диапазон возможностей. В их числе контроль вытяжки, системы полива, освещения и отопительных батарей. Именно поэтому она возглавляет список лучших моделей.

Рейтинг лучших моделей:

Место в рейтингеМодельРабочее напряжение, ВМаксимальная нагрузка, кВтТип таймераСтрана-производительГарантия, мес.
1Feron TМ22230-2403,5Электронный, многорежимныйКитай12
2Feron TМ32220-2403,5Механический, суточныйКитай6
3HS Electro T-10Ц220-3401,5Электронный, с возможностью настройки разных интерваловУкраина6
4Horoz Electric Toimer-2220-2403,5Электронный, недельныйТурция6
5Lemanso LM676230-2403,5Электронный, недельныйКитай12

Особенности умных розеток

Автоматизация любого процесса предполагает использование широкой гаммы датчиков, передающих на центральный руководящий механизм или контроллер актуальную информацию о среде или определенных параметрах работы.

Подбор такого оборудования в комплексе, его монтаж, настройка – дело вовсе не из дешевых. Поэтому, несмотря на положительные отзывы, оно остается по карману лишь малой части общества. Это вовсе не значит, что на идее автоматизации режимов электропитания можно поставить жирный крест. Нужно искать менее функциональные и автономные решения по более низкой цене, с интуитивно простым интерфейсом. Однозначно выходом из ситуации является розетка с таймером. Она напоминает реле времени, которое по истечении заданного промежутка замыкает или размыкает контакты.

Согласитесь, ситуация, когда вы уснули возле телевизора, не является редкостью и может привести к следующим последствиям:

  • Во-первых, включенный аппарат является непрерывным потребителем электроэнергии, что в итоге сказывается на количестве киловатт-часов, которые наматывает счетчик,
  • Во-вторых, работающий телевизор является генератором электромагнитных волн, негативно влияющих на сон.

Список этот можно продолжать бесконечно, поскольку в любом среднестатистическом доме полным-полно бытовой техники. Каждая из них может потребовать, как отложенного выключения, так и старта (например, бойлер, насос, стиральная машин) с использованием реле или таймера на 220 В. В зависимости от конкретного вида и модели, подобное изделие способно обеспечивать настройку суточной и недельной программ.

Критерии грамотного выбора

Практически во всех изделиях этого типа нагрузочная способность составляет 16 А с частотой в 50 Гц для переменного тока в 230 В. Но некоторые нерадивые производители в стремлении сэкономить используют размыкающие устройства низкого качества. В них проводники не рассчитаны на большой пусковой ток поскольку отличаются малым сечением.

Розетки-таймеры сомнительного производства не стоит использовать для управления полуторакиловатными водонагревателями и другими потребителями большой мощности

При выборе розетки с таймером следует ориентироваться на ряд параметров:

  1. Максимальное время программирования либо же диапазон отрезков времени.
  2. Точность хода часов прибора и максимальный предел временной погрешности при выполнении операций коммутирования.
  3. Дискретность задания времени переключения (параметр может составлять от двух секунд до получаса).
  4. Нагрузочная способность прибора (какие максимально допустимые коммутируемые токи).
  5. Максимальное количество программирования коммутаций за сутки.

Все технические характеристики прописаны в паспорте к изделию. Учитывайте, что активная и реактивная нагрузка подключаемого через коммутатор оборудования не должна превышать значений, обозначенных производителем в приложенной к розетке документации. Пример: при включении обогревательного прибора мощностью в 5 кВт сила тока будет равна приблизительно 25 А, что для 16-амперной розетки будет губительно.

Каждая из таких розеток наделена параметрами, обеспечивающими необходимый уровень защиты. В продаже встречаются модели, оборудованные пыле- и влагоотталкивающим корпусом, оснащенные защитными крышками и шторками.

Выбирая модель, обращайте внимание, на какое количество и продолжительность интервалов включения/выключения они рассчитаны

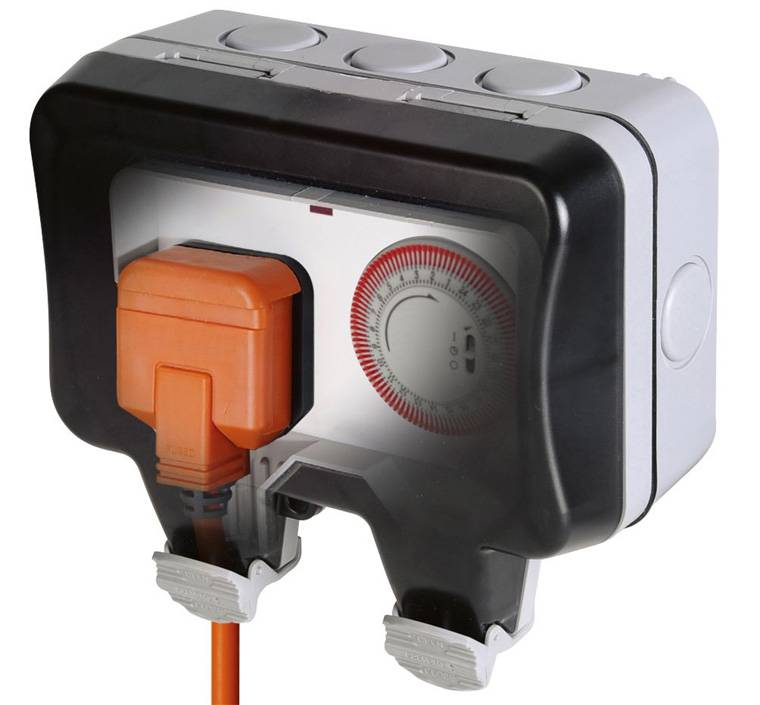

Планируя использовать коммутаторы вне помещений, стоит выбирать изделия с влагозащищенным корпусом, параметр IP которых составляет 44, 54 или 65. Руководствуйтесь принципом – чем выше IP тем лучше защита. Благодаря термо- и влагоустойчивому покрытию корпусов такие приборы способны работать в температурном диапазоне от -10 до +40°С.

Выбирая розетку для жилища, где есть маленькие любознательные домочадцы, стоит рассмотреть вариант приобретения прибора, оснащенного функцией «защита от детей». Устройства этого типа оборудованы специальными задвижками, которые препятствуют прямому соприкосновению инородных предметов с электроконтактами.

Если ориентироваться на производителей, то российском рынке наибольшей популярностью пользуется продукция ведущих торговых марок: «Legrand», «ABB», «Berker», «Wessen», «Schneider Electric».

Из более бюджетных моделей стоит рассмотреть продукцию торговых марок «Feron Company» и «Expert», которые по качеству ничуть не уступают европейским производителям

Критерии выбора розетки с таймером

Для начала нужно определиться с типом подключаемого оборудования и градацией времени. Если нагрузка требует включения или отключения через промежутки времени, не превышающие 15-30 минут, то можно остановиться на механических таймерах. Для более точных установок придётся всё же применять электронный тип.

Розетки могут быть и универсальными: иметь разъём с таймером и без для более удобного использования

Не стоит забывать и про максимальный срок установки времени. Большинство механических можно установить на сутки, электронные же могут настраиваться на целую неделю.

Производители обычно указывают на приборе его максимальные возможности. В частности, нагрузку, которую способен выдержать прибор и силу тока. То есть нужно учесть, что розетка должна иметь запас по силе тока и мощности, чтобы не вызвать перегрузок.

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе. Механические модели – самый простой тип прибора для включения/отключения электричества

Механические розетки с таймером

Плюсы. Простота использования и низкая цена.

Минусы. Бывают лишь с суточной настройкой, каждый день нужно настраивать самостоятельно. Параметры четко ограничены, можно включить лишь с определенным повтором, каждые 10 минут, 20 и т.д.

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

  1. Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
  2. Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

Таймер на дин-рейку может быть как электрическим, так и аналоговым

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

Таймеры для монтажа на ДИН-рейку

Этот вид монтируется прямо в электрощиток

Такие приборы помогают автоматизировать процессы в промышленных масштабах, например, на предприятиях или заводах. Но при необходимости его легко можно применить и в быту, например, для организации включении уличного освещения или автоматизации прогрева автомобиля в нужное время. Внешне аппарат похож на автомат, который имеет пазы для монтажа на ДИН-рейку. Только на нём есть дисплей и кнопки для управления. Обычно этот таймер рассчитан для использования в сетях с большой силой тока.
