Дистанционное управление освещением: виды систем, выбор оборудования + правила монтажа

Контроллер в цоколе

Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не
нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном
для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без.
Для примера возьмем устройства из серии “уютный дом” от компании “TDM” – патроны программируются на нужные клавиши пульта
специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.

Также в линейку “уютный дом” входят вилки-розетки, работающие аналогичным образом.

Как работает радиоуправление освещением

Управление источником света по радиоканалу происходит с помощью командного устройства (пульта), передающего сигнал на приемник исполнительного модуля. Последний коммутирует свои выходные каналы соответственно полученной команде, подавая питание или отключая нагрузку, уменьшая или увеличивая яркость свечения ламп. Силовой блок способен взаимодействовать с диммерами, герконами и датчиками освещения, оснащенными радиосвязью.

Радиоуправление освещением: 1 – силовой блок; 2 – люстра; 3 – геркон; 4 – светильник; 5 – датчик движения; 6 – стационарный пульт с передатчиком; 7 – торшер; 8 – радиоадаптер для подключаемых в розетку светильников; 9 – пульт переносной.

Для объединения размещенных по всему дому радиоприборов в одну систему используют станцию управления, позволяющую контролировать работу дистанционных выключателей и создавать световые сценарии. Устройство подключается к компьютеру для первоначальной настройки, а после записи нужных режимов может функционировать автономно.

Современные системы беспроводного освещения

Помимо рассмотренных выше существуют и более современные и простые в управлении системы беспроводного освещения.

Умные лампы

Уникальная особенность устройств такого типа – управление через смартфон. Для включения, выключения и выбора нужной степени яркости не требуется установка силовых блоков и пульт ДУ, все, что требуется сделать – установить на телефон специальное приложение.

Такие лампочки предлагают многие производители, наиболее известны:

  • Philips Hue;
  • LightFreq;
  • Beon;
  • LightFreq;
  • Vocca.

Лампочку вкручивают в патрон, активируют поиск сети Wi-fi. С помощью установленного на смартфоне приложения осуществляют поиск подсоединенной к сети лампы.

Люстры с ДУ

Люстра, оснащенная пультом дистанционного управления, готова к работе стазу после монтажа.

Принцип ее работы основан на передаче сигнала, подаваемого пультом, по радиоканалу к радиокоммутатору. Последний отвечает за включение и отключение светильника, способен регулировать степень ее яркости.

Беспроводное освещение значительно упрощает управление осветительными приборами в доме, повышает безопасность всей системы и помогает сократить расход электроэнергии. Организовать подобную систему в своей квартире достаточно просто, главное – выбрать наиболее подходящий комплект аппаратуры и придерживаться инструкции при работе.

Как подключить беспроводный дистанционный выключатель своими руками

Подключение дистанционного устройства

Первым делом необходимо отключить напряжение на проводах, к которым планируется подключать силовой блок. Затем монтируется модуль к проводам, соблюдая входящее и выходящее направление тока.

Чтобы выключатель заработал, нужно сделать привязку к силовому блоку. Для этого зажимают кнопку и удерживают, пока светодиодный индикатор не начнет быстро мигать. При этом нужно нажать клавишу на выключателе. При правильной привязке приемника должен быть щелчок реле. Он будет срабатывать на включение одного из осветительных приборов. Чтобы подключить в схему вторую лампу, процедуру повторяют снова.

Один и тот же свет можно запрограммировать на разные включатели, чтобы их активировать с разных точек дома или квартиры. Привязку можно повторить для брелока или других переносных устройств передачи сигнала, например, пульта управления освещением.

Чтобы отвязать приемник от выключателя, нужно снова зажать центральную кнопку на 5 секунд или более, пока не начнет медленно мигать, потом отпустить кнопку на выключателе.

Контроллер дистанционного управления

Еще его называют «свитчер» с пультом — помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).

Данное устройство, по сути совмещает в себе два узла: переключатель режимов («свитчер») и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.

Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер — это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление — вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.

Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии — первая группа ламп будет включена, без ведома хозяина. Это очень важный момент — освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.

При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.

По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия «умный дом» — устройство слишком «глупое»!

Это интересно: Как выбрать и какими бывают люстры с круглыми плафонами?

Радиореле

Может иметь разные названия, в том числе “силовой блок”. Вообще, если быть максимально точным, радиореле можно
назвать любое устройство, которое может принимать радиосигнал и коммутировать различные нагрузки. Все описываемые
на этой странице приборы являются радиореле. Однако именно устройства, описанные ниже, чаще всего так называют.

Представляют из себя блоки для установки в щит, на DIN-рейку или иным креплением. По-большому счету, эти
устройства напоминают выключатели-приемники с более широкими опциями. Силовые блоки обладают большим количеством
управляемых каналов (количеством нагрузок), большей чувствительностью к радиосигналу (не всегда обязательно) и
большими токами нагрузок (зависит от модели).

Данные блоки, как правило, самопроизвольно не включаются при перебоях с электричеством, однако недостатков имеют
множество. Во-первых, нагрузками можно управлять только с передатчика. Можно решить эту проблему, установив
беспроводной выключатель (передатчик). Во-вторых, данный блок проблематично ввести в эксплуатацию там, где
электрика проектировалась без учета радиоуправления – ведь устройству нужен щит, а следовательно все световые
линии должны приходить напрямую в щит. Это сильно усложняет монтаж электрики уже с учетом этого элемента.

Помимо всего прочего, эти блоки самые дорогие из всех радиоуправляемых устройств. Для меня остается загадкой, на что
рассчитывает производитель, продавая за такие деньки не очень функциональный прибор. Но тут конечно все зависит от
конкретного случая, возможно, в некоторых ситуациях это единственное приемлемое решение.

Пульт+контроллер

Итак, начнем с самого распространенного типа — это пульт и радиоконтроллер на одну, две или три группы потребителей (лампы).

На рисунке представлен типичный тандем дистанционного управления. Как видно из характеристик, максимальная нагрузка источников освещения не должна превышать 1000 Вт. Дистанционный контролер способен управлять тремя нагрузками независимо друг от друга. Четвертая кнопка на пульте управляет тремя нагрузками одновременно, все включить или все выключить. Модуль имеет небольшой размер, и есть возможность смонтировать его непосредственно в люстре.

Управление светом по радиоканалу удобно тем, что распространению сигнала мало что мешает. Включение и выключение можно производить из другой комнаты. Данный коммутатор позволяет включать совместную нагрузку разные типы ламп, таких как лампы накаливания, экономные люминесцентные лампы, светодиодные, галогеновые. Однако он не предусматривает диммирование — плавное изменение яркости свечения источников освещения. Для изменения яркости посредством радио управления разработаны специальные контроллеры.

Устройство производства «nooLite» снабжены умным контролером, который определяет вид нагрузки и возможность дистанционного управления яркостью источника света.

Учтите, не все модели компактных люминесцентных и светодиодных ламп позволяют регулировать яркость светового потока. Подробнее ознакомится с регулируемыми устройствами можете в нашем обзоре про диммируемые светодиодные лампы.

Установка радиодиммера ни чем не отличается от предыдущего устройства и под силу любому ознакомившемуся с инструкцией. Ознакомиться с краткой характеристикой системы вы можете в данном видео:

Обзор системы nooLite

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение.

Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре.

Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света. Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

  • значительная дальность действия пультов, достигающая 100 метров;
  • способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

  • ультразвуковыми;
  • инфракрасными;
  • радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей. Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации. В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

В начало

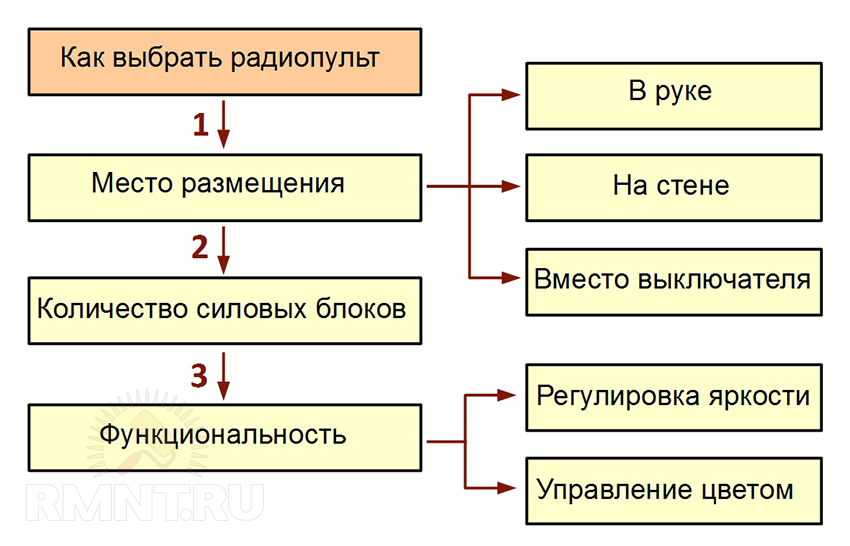

Разновидности и возможности радиопультов

Переносные радиопередатчики бывают похожими на пульт телевизора или в виде брелка. Последний может находиться в кармане или висеть в прихожей и отключать освещение во всей квартире.

Настенные радиопульты выпускаются в трех вариантах:

Панель с сенсорными кнопками (клавишами) для накладного монтажа, похожая на обычный выключатель. Приклеивается двухсторонним скотчем или закрепляется саморезами в любом сухом месте — где удобно, не думая о прокладке проводов.

Вставка-плата для совместимого кнопочного сенсора. «Таблетка» устанавливается внутри коробки скрытого монтажа или в корпусе накладного выключателя.

Универсальный радиопередатчик для модернизации действующей схемы освещения. Размещается в глубокой монтажной коробке и работает от штатного выключателя.

Помимо внешнего вида радиопульты различаются радиусом действия (до 100 м) и функциональностью. Простейшие модели — одноканальные, включающие и отключающие единственный светильник, иногда могут управлять радиодиммером. Многоканальные пульты работают с несколькими зонами освещения и настраиваются по индивидуальным сценариям для каждого силового модуля.

Управлять источником света можно из разных мест, установив один радиопульт около двери, а другой у изголовья кровати. Единственное ограничение — металлические поверхности, ослабляющие дальность действия, поэтому не стоит крепить устройство на холодильник. При размещении командных и исполнительных устройств в разных комнатах учитывают снижение мощности радиосигнала при прохождении сквозь стены и перекрытия, если нужно — применяют ретрансляторы.

Таблица. Потери радиосигнала

Материал Затухание сигнала, %
Гипсокартон, древесина 10
Кирпич, ДСП 30
Железобетон 70
Металл, решетка металлическая до 90

Как собрать дистанционное управление освещением своими руками

Применение аппаратуры для дистанционного управления электроприборами обладает такими преимуществами:

  • уменьшение расхода электричества;
  • процесс управления освещением становится наиболее комфортным;
  • из-за эффекта присутствия уменьшается риск взлома помещения.

К основным недостаткам применения датчиков движения можно отнести большую возможность ложного срабатывания, плохую работу при сильном дожде или снеге, отсутствие срабатывания устройства в таком случае, когда верхняя одежда человека плохо пропускает этот вид излучения, выключение освещения через 20 секунд после прекращения движения объекта.

К основным достоинствам датчиков движения можно отнести контроль потребления электроэнергии, уменьшение затрат средств, безопасность для человека и комфортность в применении.

Подключить инфракрасный датчик движения довольно просто. Необходимо приобрести провод, состоящий из трех изолированных жил. С его помощью датчик движения подключается к электрической сети и к любому светильнику.

Вот это и есть вся схема подключения датчика.

При покупке инфракрасных датчиков движения необходимо уделить особое внимание таким его характеристикам:

Место использования. Датчики движения производят с различными степенями защиты от влаги. А также они бывают навесными или выстаиваемыми

Для квартиры или дачи наиболее подойдет встраиваемый датчик движения, а степень защищенности от влаги и пыли не играет важной роли. При использовании оборудования в подъезде или на улице стоит покупать датчик с хорошей защитой от влажности и пыли, который монтируется на кронштейне.
Дальность действия инфракрасного датчика

Такие устройства способны улавливать смену температуры фона на расстоянии до 25 метров. При установке уличный датчик обязан иметь большой радиус действия, а в квартире этой характеристикой можно пренебречь.
Максимальная мощность нагрузки. Прежде всего, необходимо заранее определиться с максимальной мощностью подключаемого светильника, а потом уже покупать датчик по этому параметру с небольшим запасом.

Возможности «умного света»

Во-первых, включение и выключение света в зависимости от уровня освещённости в доме и на улице с помощью датчика освещённости) и от наличия людей в помещении (срабатывает датчик присутствия).

Во-вторых, выбор одного из нескольких вариантов освещения в соответствии с заданным сценарием. Например, в ночное время верхний свет отключается, включается подсветка, ночник и т. д. Другой вариант — при функционировании домашнего кинотеатра яркость всех включённых ламп плавно уменьшается вплоть до полного отключения.

Визитной карточкой «умного дома» служит система управления освещением, которая благодаря современным технологиям может быть полностью автоматизирована. Только представьте, как удобно и, разумеется, эффектно, когда свет включается сам!

Типы дистанционного включения света

Некоторые задаются вопросом, а как поведет себя такой дистанционный выключатель при аварийном отключении электроэнергии и подаче напряжения заново, через какое-то время?

включится ли освещение заново, если до этого уже было включено

не включится, даже если было включено

включится, если было выключено

не включится, если было включено

Многие люстры с блоками дистанционного управления к сожалению грешат такой проблемой.

При исчезновении напряжения в сети и его подачи заново, происходит автоматическое переключение режимов, и светильник, который был до этого отключен, может самопроизвольно включиться.

А представьте, что вы в длительном отпуске, и счетчик будет наматывать все эти киловатты. Или произойдет подобное среди ночи и люстра вдруг включится у вас в спальне, заставляя проснуться.

К счастью данный дистанционный выключатель избавлен от такого дефекта. И в любом положении, после внезапного исчезновения напряжения и его подачи заново, лампочки освещения останутся в выключенном состоянии. Даже если до этого были включены.

возможное влияние помех от Wi-Fi сетей и другой высокочастотной техники

залипание контактов на релюшке при подключении большой нагрузки

бестрансформаторная схема питания

и многое другое, но его достоинства избавляющие от кучи строительных работ и затрат, все перекрывают.

Схема подключения на 380 в

Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.

В случае питания от трехфазной сети в силовую часть входит:

  1. Трехполюсный автоматический выключатель.
  2. Три пары силовых контактов.
  3. Трехфазный асинхронный электродвигатель.

Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.

При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.

Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.

Подключение системы удалённого управления освещением

Для начала выбирают методику подключения. В случае использования выключателя, выступающего в роли замены обычного, нужно учесть проведение линии до него и потребителя. Если будет применяться отдельный, встраиваемый силовой блок, то достаточен кабель питания до самой лампы или розетки.

Выбор Wi-Fi-выключателя


Выключатель wifi Основной параметр, необходимый в случае WIFI выключателя, – его максимальная пропускная способность. Количество выдерживаемого тока потребителя должно быть выше в 1,5 раза, чем реальное использование. То есть, если в люстре 6 ламп по 100 Вт, то прерыватель должен быть способен пропустить через себя 6 х 100 х 1,5 = 900 Вт.

Опять же, проводка также должна соответствовать потребляемым токам.

Подбор силовых модулей

Здесь, кроме уже названой мощности потребления, как и в случае выключателей, необходимо учитывать радиус действия радиокнопок и силового блока.

Конечно, многие производители пишут о 50 метрах и более, но реальность такова, что эти параметры указаны только для случаев, когда отсутствуют какие-либо преграды между оборудованием. То есть, железобетонные стены, разделяющие радиокнопку и силовой модуль, к примеру, сильно сократят это расстояние.


Радиовыключатель с тремя силовыми блоками

Порядок подключения системы

Здесь все зависит от самого применяемого оборудования. Если используется док-станция посредник, то подключение настраивается к ней. В случае отсутствия, но при наличии устройств, позволяющих непосредственный контроль по WIFI, производится соединение с каждым из них.

Процесс настройки полностью описан в документации, которая идет вместе с выключателем или общим блоком управления. Единственный момент, стоящий упоминания, что и сами радиокнопки, в случае использования встраиваемых силовых модулей, также необходимо «привязать» к конкретному узлу разрывания линии.

Настройка интернет-сети и Wi-Fi


Один из видов шлюзов сети Если система содержит в составе общую док-станцию, то ее необходимо подключить к домашнему сетевому роутеру, через идущий в комплекте кабель или, после уже первоначальной установки параметров, с помощью WIFI.

Само изменение конфигурации производится посредством web интерфейса с компьютера или телефона. В документации указан адрес, к которому необходимо сделать первоначальное обращение, далее достаточно модифицировать параметры на экране и сохранять их, чтобы они стали действовать.

Если выключатель или силовой модуль один и он обладает непосредственной возможностью подключения к нему клиентов WIFI, то параметры по умолчанию для сетевого контакта можно найти в инструкции, а уже присоединившись к нему произвести настройку в пределах его универсальности.

Док-станция даст не только возможность контролировать приборы-потребители из рядом находящегося телефона, но и управлять ими или освещением со смартфона через сеть интернет.

Монтаж дистанционного выключателя


Монтаж радиокнопки Само размещение дистанционного выключателя зависит от его типа. В случаях, когда используется радиокнопка плюс силовой модуль, то сам блок коммутации монтируется на разрыв линии (вернее, проводники сначала подключается к нему, а уже от него идут к потребителю), а прибор включения крепится любым удобным случаем, к нужному месту.

Если же используется сенсорный контакт с возможностью радиоуправления, то его необходимо установить на подготовленную площадку (или выемку), куда приводится питающий кабель от щитка и линия потребителя тока.

Установка ПО на смартфон

Программное обеспечение для смартфонов Android или iOS, а также компьютеров, управляющее устройствами контроля питания или светом, можно найти как в Google Play, так и на сайте изготовителя. Использовать специальное программное обеспечение не обязательно – возможно, хватит и функций web интерфейса, характерных для таких приборов.

Дистанционное управление освещением по радиоканалу. Технические характеристики и схемы подключения.

Практически все дистанционные радиовыключатели состоят из двух частей: пульта управления и , блока – приемника, который осуществляет коммутацию освещения или других электроприборов. При значительном ослаблении радиосигнала, например при прохождении через армированный бетон устанавливаются усилители или ретрансляторы сигнала.

Передатчики, согласно нормам, чаще всего работают с мощностью до 10 милливатт на частоте 433, реже 868 Мгц.  Дальность работы может достигать максимум 100 метров в зоне прямой видимости.

При покупке особое внимание уделяйте величине коммутируемой нагрузки. Лучше брать с запасом. Так например, максимальный ток нагрузки 5 А- примерно равен 1 киловатту, что позволяет к нему подключить до 10 ламп мощностью 100 Ватт каждая

Подробнее читайте здесь

Так например, максимальный ток нагрузки 5 А- примерно равен 1 киловатту, что позволяет к нему подключить до 10 ламп мощностью 100 Ватт каждая. Подробнее читайте здесь.

Учитывайте то, что сегодня продаются радио выключатели в виде переходников, которые ставятся в электрические розетки вашего дома или квартиры, что позволяет управлять подключенными к ним электроприборами при помощи пульта ПДУ из комплекта.

Но чаще всего применяются отдельные блоки, которые устанавливаются либо во внутрь светильника или другого электроприбора, либо рядом с ними ( в идеале в специально подготовленной нише). Пример на картинке.

Изображенное устройство рассчитано на  радиоуправление по отдельности тремя линиями мощностью 1000 Ватт или 1 Киловатт каждая.

Схема подключения всегда наносится сверху на блоке. Давайте рассмотрим, как подключить данное устройство по указанной на нем схеме.

Красный провод идет от обычного выключателя, по нему приходит Фаза, а Ноль идет напрямую из распределительной коробки и подключается к черному проводу, от второго черного провода он будет напрямую подключаться к первым контактам всех электроламп, а ко вторым контактам- попарно будут подключаться три коммутируемые линии при помощи желтого, белого и синего проводов.

Если на эти провода по отдельности подключить три лампочки, а  вторые контакты- на общий ноль, то Вы сможете с помощью пульта  все их по отдельности включать.

Данная модель позволяет осуществить даже без пульта выбор  каналов, для этого  надо просто несколько раз щелкнуть обыкновенным выключателем.

Если Вам не надо тройное включение, тогда возьмите более дешевое одно канальное или двухканальное устройство.

Как создать современную систему управления освещением

Как вы понимаете, создать полный аналог современных систем самостоятельно достаточно сложно. Но приблизить и добиться максимальной энергоэффективности вполне возможно.

При этом мы можем значительно сократить наши расходы, установив умные приборы только в определенных местах, а в остальной квартире или доме оставить обычные электроустановочные аппараты.

Электроустановочные аппараты для автоматизации внутреннего освещения

Система управления освещением квартиры или дома начинается с четко предъявляемых требований. Например, в коридоре должен быть регулятор уровня свечения ламп (диммер), который будет включать освещение полностью при наличии в коридоре движения. А на кухне должна быть розетка, которая будет включаться только в строго указанное время и выключаться через столько-то минут. И так по каждой комнате.

Выключатель со встроенным датчиком движения

Итак:

  • Составив список требований, мы можем приступать непосредственно к реализации. Мы рассмотрим только наиболее распространенные варианты, но зная возможности современных электроустановочных устройств, вы вполне можете дополнить предложенные варианты своими требованиями.
  • Итак, если вам необходим выключатель со встроенным датчиком движения, то такие устройства достаточно широко представлены на рынке. Причем, вы можете найти модели как с четко обусловленной выдержкой времени отключения аппарата, так и с модулируемыми параметрами.
  • Кроме того, достаточно широко представлены выключатели со встроенным датчиком освещенности. Этот датчик может иметь регулировку, а может поставляться с уже обусловленными минимальными параметрами.

Виды диммеров

Также на рынке достаточно широко представлены различные диммеры. Причем, современные устройства выполнены на полупроводниковых схемах, которые дают значительную экономию электроэнергии в отличие от более ранних резисторных моделей. Некоторые модели имеют встроенный таймер и возможность постановки задач по плавному снижению уровня освещенности в зависимости от времени суток или от действия внешних датчиков.

  • Выключатели с таймерами также не являются проблемой. В зависимости от модели, это могут быть устройства программируемые как на одно действие, так и на длительный период времени. Обычно инструкция таких таймеров позволяет регулировать шаг до 1 минуты.
  • Отдельно хотелось бы отметить разнообразные электроустановочные аппараты для управления механизмами. Это могут быть жалюзи, ставни, роллеты и другое оборудование. Такие выключатели также могут иметь таймерное управление либо управление от внешних датчиков.
  • Используя только эти устройства, мы вполне можем выполнить большинство поставленных задач. Если же грамотно их комбинировать, то можно добиться выполнения и более сложных задач.

Электроустановочные аппараты для автоматизации наружного освещения

Автоматизация наружного освещения в большинстве случаев имеет ряд отличий. Прежде всего, они связаны с расположением оборудования.

Так ящик управления освещением обычно находится внутри помещения, а датчики для его управления непосредственно на месте установки самого освещения. Это несколько усложняет задачу при больших мощностях сети освещения.

Датчик движения со встроенным коммутационным аппаратом

  • Автоматизация наружного освещения в большинстве случаев выполняется при помощи датчиков движения (см. Подключение датчика движения для освещения своими руками) и освещенности. Большинство таковых устройств содержат встроенные таймеры. Если же их нет или требуется большая выдержка времени (обычно встроенный таймер имеет регулировку в пределах 5 – 1000сек), то необходима покупка дополнительного реле времени или таймера.
  • На данный момент на рынке представлены два вида устройств. Наиболее распространенным является датчик движения или освещенности, силовые контакты которого обеспечивают коммутацию токов до 25А. Но это максимальный допустимый ток таких датчиков. Обычно он не превышает 10А.
  • Такие устройства обычно применяют для управления освещением с небольшим количеством ламп. Если же речь идет об управление наружным освещением промышленных площадок (см. Промышленное освещение: проектирование) либо просто большой мощности, то здесь нам на выручку приходят выносные датчики, подключаемые к коммутационным аппаратам.
  • Главной особенностью таких датчиков является размещение отдельно датчика, отдельно коммутационного аппарата. Связь между ними осуществляется либо при помощи радиосигналов, либо кабеля. При срабатывании датчик подает команду на коммутационный аппарат и тот срабатывает.

Выносной датчик освещенности

Немного философии

Безусловно, управлять светом не вставая с дивана – интересно и увлекательно… первые минуты использования. На
практике же очень скоро выясняется, что в большинстве случаев это ненужная функция и ей никто не пользуется.
Существуют редкие случаи, когда дистанционное управление светом действительно актуально и приемлемо. Поэтому
не стоит привязывать к пульту всю свою жизнь. Задумайтесь: если за нас все будут делать машины – что же
останется нам? Лежать и тухнуть на диване… с пультом управления от всего… Здравый же смысл говорит: не нужно
совершенствовать то, что и так отлично работает – обычный настенный выключатель! Собственно на этом все.

<?php echo rating_bar(’34id’,5); ?>

Принцип работы радиоуправляемого освещения

Каждый комплект беспроводного освещения снабжен радиопередатчиком, передающим сигналы на лампы, поступающие с командного устройства, по радиоканалу. Дальность действия сигнала зависит от конкретной модели системы – максимум 300 м, а при установке антенны до 3 км. При этом нужно учитывать, что преграды могут снижать радиус действия сигнала в зависимости от типа материала, из которого состоят стены и перегородки.

Приняв сигнал, радиопередатчик подает его непосредственно на светильник.

Схема принципа работы радиоуправляемого освещения

Чтобы объединить все установленные радиопередатчики в единую систему, требуется станция управления, которая помогает контролировать работу светильников и при необходимости создавать световые сценарии.

Станцию управления соединяют с компьютером, на котором выставляют и записывают первоначальные настройки, после чего система способна работать полностью автономно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
