Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Конструктивные особенности закрытой системы отопления

Схема отопления с принудительной циркуляцией закрытого типа имеет некоторые особенности. Расширительный бачок и циркуляционный насос можно размещать в одном и том же помещении вместе с нагревательным котлом.

Это дает ряд преимуществ – уменьшается общая длина трубопроводов, отпадает необходимость в установке труб большого диаметра и соблюдения углов наклона при монтаже.

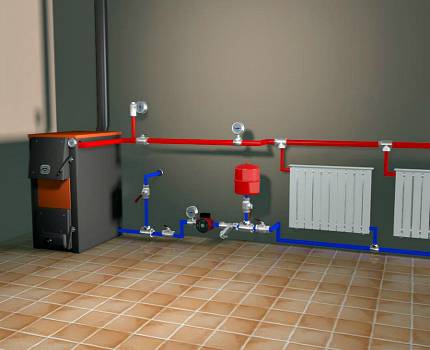

Общий вид котельной

Герметичная конструкция расширительного бака такого типа препятствует испарению теплоносителя из системы и завоздушиванию трубопроводов.

Открытая разновидность схемы отопления имеет определенные ограничения по размерам, поэтому может применяться только в небольших по площади помещениях. Отопление закрытого типа таких ограничений не имеет.

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.

Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию

Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Почему падает давление в закрытой системе отопления?

Закрытая отопительная конструкция должна быть герметичной. При снижении давления в этой системе может быть только одна причина — протечка. Для того чтобы обнаружить протечку необходимо провести осмотр следующих конструктивных элементов в системе:

• места стыковки труб и сами соединительные элементы — фитинги;
• автоматические элементы, осуществляющие удаление воздуха (воздухоотводчики);
• всю запорно-регулирующую арматуру;
• предохранительный клапан;
• расширительную ёмкость. В этом случае, скорее всего, можно обнаружить трещину в разграничительной мембране.

После ремонта придётся выполнить повторную закачку рабочей среды в отопительную систему. Специалисты рекомендуют понаблюдать несколько суток за показателями манометра.

Особенности устройства закрытой системы – достоинства и недостатки

Любое водяное отопление, кроме многоквартирных домов, включает расширительный бак. Он служит для компенсации теплового расширения, значение которого меняется в зависимости от режима работы. Это резервуар с небольшим количеством воды, соединенный с трубами. Конструкция возможна в двух видах: обычная открытая емкость и закрытая от контакта с воздухом. В зависимости от применяемого типа этого устройства схемы получили свое название.

Замкнутая система теплоснабжения считается более удобной из-за ряда преимуществ:

1. Внутренние поверхности оборудования практически не контактируют с несвязным кислородом. Он провоцирует коррозию, сокращая срок службы дорогостоящего современного оборудования.
2. Бачок устанавливается в помещении, обычно рядом с котлом. В открытой системе его выносят на чердак – неудобен сам монтаж, к тому же требуется утеплить, чтобы вода не замерзла зимой.
3. Возможность заливки антифриза. В герметичной схеме он не испаряется.

В закрытой системе устанавливают насос, который активно перемещает теплоноситель, отчего приборы набирают максимальную температуру. Схема с принудительной циркуляцией обладает преимуществами:

• жидкость прогревается быстрее;
• воздушные пробки наблюдаются крайне редко;
• расширительный бак устанавливают на обратной подаче рядом с теплогенератором – проще монтаж и обслуживание;
• нет необходимости в расчетах диаметра и уклона труб, есть возможность использования пластиковых одинакового сечения;
• применяется монтаж магистралей скрытым способом – не требуется доступ для устранения завоздушивания.

Отопительная система с мембранным баком и циркуляционным насосом выигрывает по сравнению с открытой – качество и эффективность обогрева значительно выше. Распространение сдерживает энергозависимость схемы. При отключении электричества принудительное перемещение теплоносителя прекращается. Если трубы проложены без учета уклона, система бездействует. В этом случае требуется автономный источник питания.

Использование гравитационной схемы отопления не зависит от электроэнергии, это ее преимущество. Однако монтаж сложнее – требуются трубы различного диаметра, правильное расположение с уклоном в сторону движения теплоносителя. Это способствует эффективному обогреву помещения, предотвращает образование воздушных пробок. Она работает с естественной циркуляцией за счет земного притяжения без насоса, но при необходимости его легко вмонтировать.

Закрытый резервуар для самотечной системы нежелателен. Имеющаяся в нем мембрана создает значительное сопротивление, которое трудно преодолевать. Правда, если отключат электричество, теплоноситель в гравитационной системе, сделанной с полным соблюдением технологии, все равно будет перемещаться, хотя и не с такой интенсивностью. Классическая схема закрытой системы – мембранный бак плюс циркуляционный насос, самотечной – уклон труб и открытый бачок.

Отопление закрытого типа с группой безопасности

Блок безопасности в отопительном контуре — это совокупность приборов, предотвращающих возникновение аварийных ситуаций. Любая отопительная конструкция работает при определённых значениях давления. В зависимости от нагрева или охлаждения теплоносителя эта величина варьируется. Группа безопасности осуществляет её контроль и при превышении максимально допустимого значения сбрасывает определённое количество жидкости из контура.

Система включает в себя следующие приборы:

• Манометр, который измеряет давление в установке.
• Клапан, который препятствует повышению давления.
• Воздухоотводчик, который удаляет излишки воздуха.

Фото 3. Группа безопасности для системы отопления, включающая в себя манометр, воздухоотводчик и обратный клапан.

Все эти приборы имеют своё место и размещаются на отдельном коллекторе, который присоединяется к закрытой отопительной схеме резьбовой муфтой.

Важно! Приборы безопасности всегда устанавливаются только вертикально и выше теплогенератора. Некоторые котлы продают вместе с установленной заводом-изготовителем группой безопасности

Остальные приборы требуют отдельной установки, которая проводится в том же помещении, что и котёл

Некоторые котлы продают вместе с установленной заводом-изготовителем группой безопасности. Остальные приборы требуют отдельной установки, которая проводится в том же помещении, что и котёл.

Закрытая конструкция системы отопления очень популярна и имеет много преимуществ. При правильной наладке, пуске и монтаже она становится автономной и не требует никакого постороннего вмешательства. Система проста в обслуживании, и при возникновении неполадок её можно восстановить самостоятельно.

Закрытая система отопления: что это такое, принцип работы, плюсы и минусы

В таких схемах используются расширительные мембранные бачки. Герметичная ёмкость разделяется на две части упругой мембраной.

При увеличении температуры открывается клапан, и избыток жидкости перемещается в бак.

При понижении температуры теплоноситель попадает обратно в систему, благодаря чему в последней поддерживается стабильное давление.

Безнапорный бачок может полностью наполняться жидкостью, поэтому установка поддержания давления должна быть более компактной, чем у обычного бака. Она позволяет регулировать заданные параметры в контуре и автоматически подпитывать конструкцию.

Контур закрытого типа состоит из следующих элементов:

• из герметичного мембранного бака;
• из батарей (радиаторов);
• из отопительного котла;
• из циркуляционного насоса;
• из труб;
• из соединительных элементов (клапанов, кранов, фильтров).

Закрытая схема отопления имеет ряд преимуществ:

1. возможность использования любого теплоносителя;
2. долговечность конструкции за счёт полной герметичности;
3. отсутствие лишнего шума;
4. возможность самостоятельной установки системы;
5. высокая скорость перемещения жидкости, обеспечивающая максимальную теплоотдачу;
6. отсутствие потребности в теплоизоляции для магистрали;
7. сокращение финансовых расходов на обогрев дома.

К недостаткам относят зависимость от электрической энергии и необходимость приобретения мембранного бака большого размера, цена которого довольно высока. Проблема энергозависимости решается установкой блоков бесперебойного питания или небольших генераторов, обеспечивающих аварийное электроснабжение.

Схемы конструкции, использование в многоквартирных домах

В частных домах используется однотрубный или двухтрубный контур отопления.

Однотрубная схема применяется в помещениях с небольшой площадью, где для обогрева требуется не больше пяти радиаторов.

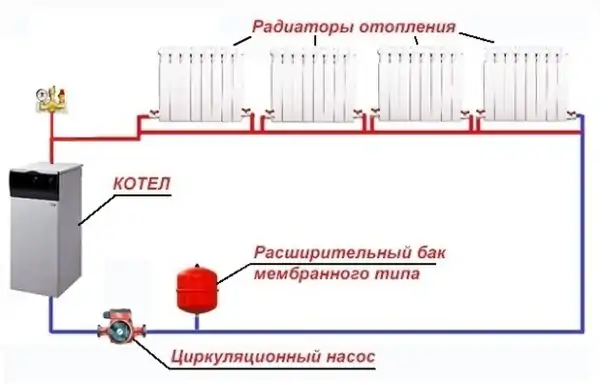

Фото 1. Схема закрытой системы отопления с однотрубным контуром. Каждый из радиаторов подключается последовательно.

Все батареи включаются в схему последовательно, поэтому последний по счёту отопительный прибор всегда будет холоднее первых. Очевидное достоинство такой схемы — меньший расход труб.

Если из строя выйдет одна батарея, остальные будут продолжать работать в обычном режиме при использовании байпаса. Однотрубная система бывает горизонтальной и вертикальной. Горизонтальная не позволяет регулировать величину теплоносителя, поэтому при её прокладке устанавливаются байпасы. Вертикальный однотрубный контур в большинстве случаев используется в многоэтажках.

Двухтрубная (двухконтурная) схема более равномерно прогревает помещения. Жидкость от теплогенератора до батарей циркулирует по двум контурам. Радиаторы в этом случае подключаются параллельно. Теплоноситель имеет одинаковую температуру во всех батареях. Этот способ требует гораздо больших затрат, но зато даёт возможность регулировать температуру в каждом помещении.

Расчёт

Для того чтобы правильно подобрать циркуляционный насос и диаметры труб, проводят гидравлический расчёт схемы отопления. Он позволяет выявить гидравлические потери давления на конкретных участках и максимально снизить эксплуатационные затраты.

Внимание! Циркуляционный насос целесообразно устанавливать в трубопроводе обратного хода. В таком случае увеличится срок эксплуатации прибора, так как через него будет проходить уже охлаждённый теплоноситель

Вычисления проводятся профильным специалистом с помощью теплотехнического расчёта и после подбора батарей. В результате вычислений будет получено значение давления, необходимое для прогонки воды циркуляционным насосом. После этого этапа рассчитывается величина для определения объёма и подбора мембранного бака.

Трубы тепловых сетей

В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Принцип работы отопительных систем с естественной циркуляцией

Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.

Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.

К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.

Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.

Составные элементы замкнутой схемы отопления

Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.

Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.

Подбор оборудования, труб и радиаторов

Прежде чем приступить к выбору источника генерации тепла для закрытой системы отопления, необходимо взвешенно подойти к вопросу выбора вида энергии, из которой будет генерироваться тепло. Ведь на современном рынке представлено огромное количество электрических, на твердом и жидком топливе, а также газовых котлов. Нужно учесть все затраты на подключение и нюансы последующей эксплуатации и выбрать подходящий вариант, в зависимости от квадратуры и климата региона.

Двухконтурные газовые котлы с автоматическим управлением уже имеют в конструкции бак, компенсирующий давление и насос, отвечающий за циркуляцию. Если выбрать котел попроще, то необходимо докупать оборудование.

Какие-то конструкции имеют уже бак, какие-то нет

Расширительные баки бывают разборные (если лопнет мембрана, ее можно заменить самостоятельно) и неразборные при выходе из строя под замену идет полностью бак.

Объем бака для такого типа обогрева зданий напрямую зависит от нескольких параметров, и выбирать его нужно по ним:

• объема теплоносителя в системе (объем бака 10% от объема жидкости);
• максимального значения температуры.

Сердцем всей закрытой системы отопления частного дома является циркуляционный насос именно от его параметров будет зависеть дальнейшая эффективность ее работы. Выбор мощности насоса зависит от многих показателей протяженности и диаметра труб, материала из которого изготовлены теплообменники и их количества, режима эксплуатации

Если устанавливаться насос будет в жилом помещении, следует обратить внимание на уровень производимого шума, это может повлиять на качество проживания

Как и где устанавливается расширительный бак для отопления:

Большое количество типов радиаторов позволяет сделать выбор согласно предпочтениям:

• радиаторы из чугуна массивные, обладают большим весом, долго набирают температуру, но в то же время медленно остывают, не боятся некачественной воды и перепадов давления;
• из алюминиевого сплава имеют красивую форму, небольшой вес, быстро нагреваются, но стоят дороже и боятся гидроударов;
• радиаторы из стали недорогие и неплохого качества;
• выполненные из биметаллического сплава, как правило, имеют хорошее качество, быстро греются и хорошо отдают тепло.

В зависимости от того, какие будут выбраны трубы, нужно будет не забыть про дополнительные материалы, например о муфтах

На рынке существует несколько типов труб:

• из разных металлов;
• из полимеров (пластик, полиэтилен и полипропилен).

При монтаже систем отопления с применением труб из любого металла потребуется сварка и большое количество сгонов, уголков и муфт. Применение металлопластиковых труб подразумевает большое количество фитинга и постоянный контроль соединений. Для закрытой цепи отопления чаще всего выбирают пластиковые трубы (за простоту монтажа и возможность скрывать трубы в стенах). Производители обычно указывают в характеристиках, можно ли использовать трубы в системах отопления или только для холодной воды.

Простая система отопления в частном доме своими руками:

Принцип работы системы закрытого типа

Температурные расширения в закрытой системе компенсируются путем применение мембранного расширительного бака, наполняемого водой во время нагрева.

При охлаждении, вода из бака снова уходит в систему, поддерживая тем самым постоянное давление в контуре.

Давление, создаваемое в закрытом отопительном контуре еще при монтаже, передается всей системе. Циркуляция теплоносителя осуществляется принудительно, поэтому эта система энергозависима. Без насоса не будет движения нагретой воды по трубам к приборам и обратно к генератору тепла.

Галерея изображений
Фото из
Основным отличием системы отопления закрытого типа от открытого аналога является наличие мембранного расширительного бачка, исключающего прямой контакт теплоносителя с атмосферой

В отечественных традициях расширительный бак для отопительных контуров выпускают красного цвета. В продаже можно найти серые и белые импортные варианты

При использовании закрытого расширительного бачка, экспанзомата, предотвращается испарение циркулирующей по контуру воды, сокращается образование отложений на внутренних стенках труб и приборов

Как следствие отсутствия испарения и минимизации отложений на внутренних поверхностях приборов, труб, арматуры снижается нагрузка на котел и насос, что ощутимо продлевает сроки их эксплуатации

Закрытые варианты сооружения отопительных систем применяются со всеми видами котлов, работающих на доступных типах топлива

В закрытую систему в обязательном порядке включают группу безопасности, состоящую из предохранительного клапана давления, воздухоотводчика и манометра

Закрытый расширительный бачок подбирают так, чтобы его объем обеспечивал пространство для расширения нагретого теплоносителя

Экспанзоматы устанавливаются как во вновь сооружаемые системы отопления, так и в модернизированные варианты с насосной циркуляцией теплоносителя

Специфика закрытой схемы отопления

Расширительный бак для систем отопления

Преимущества закрытой системы

Щадящие условия для оборудования

Закрытая схема в тандеме с котлами

Группа безопасности в закрытой схеме

Правила подбора закрытого бачка

Подходящий тип систем для установки

Основные элементы закрытого контура:

• котел;
• клапан воздуховыпускной;
• клапан термостатический;
• радиаторы;
• трубы;
• расширительный бак, не контактирующий с атмосферой;
• клапан балансировочный;
• шаровой вентиль;
• насос, фильтр;
• предохранительный клапан;
• манометр;
• фитинги, крепеж.

Если электроснабжение дома осуществляется бесперебойно, то закрытая система работает эффективно. Часто конструкцию дополняют «теплые полы», повышающие ее экономичность и теплоотдачу.

Такое расположение позволяет не придерживаться определенного диаметра трубопровода, снизить затраты на приобретение материалов и не располагать трубопровод под уклоном, что упрощает монтаж. К насосу должна поступать жидкость с низкой температурой, иначе его эксплуатация невозможна.

Отопительный контур закрытого вида включает часть деталей, которые используют и в других типах систем

У этого варианта есть и один негативный нюанс — тогда как при постоянном уклоне отопление работает и при отсутствии электропитания, то при строго горизонтальном положении трубопровода закрытая система не работает. Компенсирует этот недостаток высокий КПД и ряд положительных моментов по сравнению с другими видами систем отопления.

Монтаж осуществляется относительно просто и возможен в помещении любой площади. Утеплять трубопровод не нужно, прогрев происходит очень быстро, если в контуре присутствует термостат, то температурный режим можно задавать. Когда система устроена правильно, то потерь теплоносителя, следовательно и причин для его пополнения не бывает.

Несомненным плюсом системы отопления закрытого типа является то, что разность температур на подаче и обратке позволяет повысить эксплуатационный срок котла. Трубопровод в закрытом контуре менее подвержен коррозии. Есть возможность закачать в контур антифриз вместо воды, когда отопление приходится отключать зимой на длительное время.

Наиболее часто применяемые системы закрытого вида — водяные, хотя функцию теплоносителя могут выполнять и незамерзающие жидкости, пар, газы, обладающие необходимыми характеристиками

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейнеСделать опорную площадкуБак на ножках можно установить на полу
