Выход газопровода из земли: требования и особенности обустройства узла выхода

Виды входов в подвал

Есть три типа узлов для выхода газопровода с земли, а также их варианты, в одном корпусе и без него. Все представленные конструкции предназначены для установки в местах выхода газовой сети из-под земли, подходят для газификации жилых домов, то есть сетей низкого давления.

Рассмотрим подробнее, чем они отличаются.

Вариант № 1 – Г-образный

Это самый распространенный вид конструкции, он имеет форму буквы «L» и напоминает кочергу. Обычно он состоит из двух типов труб: стальных и полиэтиленовых. Стальная часть холодногнутая, бесшовная и защищена от коррозии экструдированным полиэтиленом или другим влагостойким материалом.

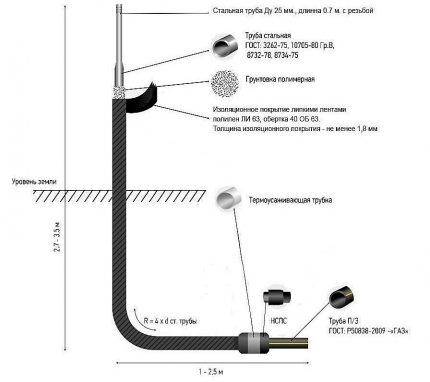

Схема CVPS с указанием материала изготовления и способов соединения конструкции с трубами. Монолитная сборка полиэтилен-сталь располагается на подземном горизонтальном участке изделия

Расположение постоянного подземного соединения на горизонтальном участке защищает его от морозов, характерных для северных регионов с суровым климатом.

Изделия производятся на заводах, где их покрывают слоем утеплителя. Уже в полевых условиях блоки подключения защищены липкими полимерными лентами, толщина слоя не менее 1,8 мм

Помимо обычных конструкций выпускаются изделия с переходом. Это металлическая деталь стандартного диаметра 25 или 32 мм, изготовленная методом прокатки и сварки.

Вариант № 2 – i-образный

Материал для изготовления двутавровых конструкций такой же, как и для изготовления Г-образных аналогов – полиэтиленовых и стальных труб ГОСТов. Также они предназначены для газоснабжения жилых домов: дачи, коттеджи.

Особенностью изделий является расположение перехода полиэтилен-сталь. Не на горизонтальной части, как в Г-образном альтернативном продукте, а на вертикальной, а под землей.

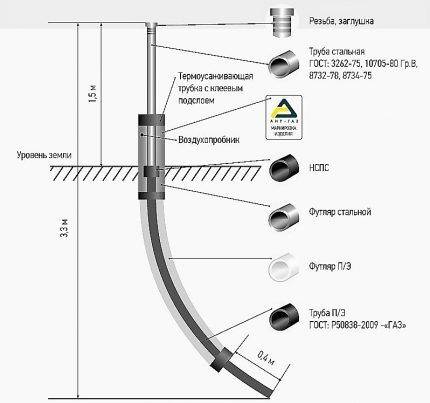

I-образная схема входа в подвал. Благодаря расположению постоянного соединения на вертикальной части, продукт подходит для установки в любом типе грунта

Для защиты соединения используется теплоизоляция и металлический корпус. I-образные конструкции, даже самые изолированные и изолированные, имеют температурные ограничения. Их устанавливают в районах, где температура воздуха зимой не опускается ниже -15 ° С.

Жилые дома обычно подключаются к газу низкого давления, однако i-вход подходит для подачи топлива и среднего / высокого давления.

Вариант № 3 – прямой

Основное отличие прямого выхода газовой трубы от земли в том, что она целиком состоит из полиэтилена, что обеспечивает свободный изгиб. Вторая особенность – его использование только для жилого сектора, так как он не выдерживает подачи топлива среднего и высокого давления.

Соединение полиэтилен-сталь расположено вверху в вертикальной части изделия. Он заключен в прочный металлический корпус для защиты от механических повреждений и воздействия атмосферных агентов

Прямые подъезды расположены возле жилых домов, в непосредственной близости от точки подключения бытовой техники – котлов, плит, духовок.

Цокольный газовый ввод в дом

Если вы имеете загородный дом и приняли решение его газифицировать, то вам понадобится цокольный ввод газопровода. Его основная задача обеспечить наиболее короткий путь от магистрального трубопровода непосредственно к газовому котлу.

Если все коммуникации к дому газопровод, канализация, водопровод проходят под землей, их, как правило, стараются располагать с одной стороны дома. В этом случае, согласно нормам СНиП необходимо соблюдать дистанцию между ними.

Определение ввода газа и его применение

Давайте определим понятие цокольного газового ввода и его назначение. Это устройство, представляющее собой единое соединение двух труб, которое позволяет обеспечить надежный переход от полиэтиленовой трубы газопровода к стальной трубе дома. От внешнего повреждения её предохраняет стальная оболочка, которая закрывается при помощи заглушек.

Монтаж цокольного газового ввода

Можно сделать цокольный ввод самостоятельно, но в этом случае вам нужно будет провести радиографический контроль и просветку сварных швов. Чтобы избежать ненужных процедур, проще воспользоваться готовыми вводами газа для подачи его на любой этаж дома. Они изготавливаются на предприятии в строгом соответствии с СНиП 42-103-2003 и различных размеров.

Если дом расположен в районе с холодным климатом или повышенной сейсмичностью, то можно выбрать цокольный ввод, который подойдет для работы в требуемых условиях. Это поможет избежать проблем, связанных с проведением работ по подключению газовых систем. Они обладают запасом прочности в два раза выше, чем давление в газопроводе, что обеспечит безопасность при использовании цокольного ввода.

Типы цокольных вводов газа

Г-образный цокольный газовый ввод

Вводы газа для дома подразделаются на три типа.

1. Г-образный цокольный газовый ввод. Он предназначен для связки трубы из стали и полиэтиленовой. Конструкция его состоит из металлической трубы, защищенной от попадания воды и имеющей неразъёмный переход, который носит название «Сталь-полиэтилен». Полиэтиленовая газовая труба устойчивая к низким температурам, и поэтому ввод Г-образный возможно применять в районах с зимней температурой, которая опускается ниже отметки -20 градусов.
2. Прямой цокольный ввод. Он монтируется в месте выхода газовой трубы из поверхности земли и до трубы жилого дома. Корпус его целиком выполнен из особых полиэтиленов. Особенностью такого вида устройства является так называемый «свободный изгиб», вмонтированный в гнущийся футляр. Сам изгиб находится внизу самого ввода, а неразъёмное соединение расположено вверху и имеет стальную защитную оболочку. Применять его можно исключительно в тех областях, где зимняя температура не более 15 градусов.
3. I-образный ввод. Он обладает видом прямой стальной или полиэтиленовой трубы с гофрированной металлической трубкой (сильфоном) и краником. Присоединяется она методом сваривания. Размещается при выходе из земли газовой трубы возле дома. Неразъёмный переход находится в вертикальном отделе устройства. I-образный цокольный ввод снабжен тепловой изоляцией и хорошо защищен от внешних повреждений. Эту функцию осуществляет футляр. Использование такого ввода допустимо в разных климатических поясах. Он обладает высоким запасом прочности.

Преимущества при использовании

При проведении газификации дома необходимо использовать цокольный ввод. Посмотрите видео, как проводится подключение дома к системе наружного газопровода.

Цокольный ввод обладает рядом преимуществ:

• Экономия средств за счет небольшой необходимости в проведении ремонта фасада.
• Экономия на исполнении радиографического контроля и просветки сварных швов.
• Благодаря хорошей изоляции, цокольный ввод защищен от попадания воды и перепада температур. Все это в совокупности позволяет в разы увеличить срок эксплуатации.
• Система, оснащенная цокольным вводом, может применяться в регионах с низкими температурами. Это достигается при помощи применения футляров с хорошей изоляцией.
• Большой запас прочности позволяет их использовать в сейсмоопасных районах.
• Допустимо применять цокольный ввод в грунтах, обладающих, свойствами пучения.

Чтобы избежать нежелательных последствий, вызванных взрывоопасностью газа, работы по его монтажу необходимо доверить опытным специалистам.

Мероприятия по защите территорий и сооружений от опасных геологических процессов

Мероприятия по защите территорий и сооружений от опасных геологических процессов проводят в соответствии с СП 116.13330.2012.

При прокладке подземных газопроводов в районах с многолетнемерзлыми грунтами избегают участков с подземными льдами, наледями и буграми пучения, проявлениями термокарста, косогоров с льдонасыщенными, глинистыми и переувлажненными пылеватыми грунтами. Бугры пучения следует обходить с низовой стороны.

Высоту прокладки надземного газопровода, проложенного в районах с многолетнемерзлыми грунтами, принимают с учетом рельефа и грунтовых условий местности и теплового взаимодействия. но не менее 0.5 м от поверхности земли в местах отсутствия прохода людей.

На участках надземных газопроводов, на которых происходит компенсация деформаций за счет перемещения трубы, высота прокладки должна быть выше максимального уровня снегового покрова не менее чем на 0.1 м.

Охранная зона газопроводов

Чтобы газопровод работал без аварий и разного рода перебоев, устанавливается охранная зона.

Для разного класса газопроводов охранная зона соответственно разная. Это логично, ведь давление газа в магистральных газопроводах, например, I категории, составляет до 10 МПа, тогда как в распределительных среднего давления – от 0,005 МПа до 0,3 МПа.

Кроме того,размер охранной зоны зависит от того где расположен газопровод. Он может проходить как под землёй, так и под водой или же быть проложенным непосредственно по поверхности земли.

Ещё одним важным показателем, влияющим на размеры охранной зоны, является расположение газопровода, но в случае с системами среднего давления они важны не всегда, так как такие линии чаще всего проходят по населённым пунктам.

Охранную зону проектируют при проектировании газопровода и наносят на генеральный план землепользования на основании акта, выданного органами местного самоуправления.

Оборудование, маркировка и профилактические меры, возлагаются на организацию, обслуживающую газопровод, эта же организация выдаёт письменные разрешения на работы в охранной зоне.

Для чего нужна охранная зона газопровода?

Отсюда как бы логически вытекает, что охранная зона выполняет несколько функций:

• создаёт условия для работы газопровода;
• позволяет проводить регулярное обслуживание магистрали;
• способствует целостности газопровода и позволяет её контролировать;
• позволяет минимизировать последствия аварий трубопровода для населения и окружающей среды.

Что же такое — охранная зона газопровода?

Фактически это земля, или, вернее, участок земли на котором располагается сам газопровод, а также определённый участок, параллельный оси трубопровода, с обеих сторон от него.

Здесь следует помнить следующее:

• При прохождении трубопровода под водой к охранной зоне относится также водная гладь над трубопроводом.
• Обычно охранная зона маркируется специальными табличками зелёного или жёлтого цвета, которые могут располагаться как на специальных столбиках, так и на опорах электропередач, вышках связи. Часть табличек располагается под углом 30 о , они должны быть хорошо видны с воздуха. Расстояние между табличками не более 500-та метров, что позволяет их хорошо видеть.
• Таблички также размещаются в местах пересечения газопроводом автодорог, ЖД магистралей или других трубопроводов.

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

Схема газопровода

• внутренней магистрали;
• наружной магистрали населенных пунктов;
• системы автоматизированного управления;
• средств электрохимической защиты;
• регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Герметизация газовых труб — весьма ответственный процесс, который осуществляется во время монтажа или ввода оборудования в эксплуатацию. Герметик для газовых соединений должен быть надежным, ведь от этого зависит безопасность жильцов частного или многоквартирного дома.

В качестве герметизирующего средства могут использоваться как специальные составы, так и нити на основе синтетических или натуральных материалов.

Уплотнение резьбовых стыков при помощи льняной нити — один из самых старых и проверенных методов. Лен реализуется в любом сантехническом магазине, на рынках.

При покупке нужно обязательно обратить внимание на следующие признаки:

• эластичность нити;
• отсутствие мусора, неприятного запаха;
• малую толщину прядей.

Лен в чистом виде начинает быстро гнить при контакте с водой, при температурных перепадах, а в системах отопления он и вовсе выгорает. Кроме того, материал не способствует профилактике ржавления металлических труб и фитингов, в отличие от более современных герметиков.

Чтобы нивелировать эти недостатки, нить пропитывается специальными составами (пастами). Часто используется густотертый натуральный сурик. Самый дешевый вариант — сделать пасту самому, взяв белила и добавив олифу, пока не получится масса наподобие сметаны. Ее наносят на льняную нить тонким слоем, размазывают и подсушивают материал.

Свинцовый сурик больше подходит для работы со стальными трубами: он окисляет верхний слой железа до нерастворимого соединения, которое не пропускает кислород, работая по типу воронения. В магазинах также реализуются готовые пасты-уплотнители льняных нитей:

1. Unipak (мыло, мел, парафин, вода, минеральное масло).
2. Multipak (парафиновое масло с минеральными добавками).
3. Pastum GAS (органические связующие, специальные наполнители, присадки и противокоррозионные добавки).
4. Gebatout 2 (белое минеральное масло, загуститель, синтетический полимер, минеральный наполнитель).

Работу производят так: от общего мотка отделяют прядь льна толщиной в 2 спички, наматывают на резьбу, начиная с дальнего конца и заканчивая на торце трубы. После этого лен обмазывают пастой, собирают соединение (при закручивании должно ощущаться усилие).

Газовые магистрали из полимеров

Для надземных вариантов газификации рекомендуется использовать трубы из низколегированных стальных сплавов, которые устойчивы к внешним воздействиям.

Особенности пластиковых конструкций

Подземная укладка допускает применение труб из полипропилена, что позволяет сэкономить на стоимости монтажа и обеспечить ряд других преимуществ.

Плюсы обусловлены, в первую очередь, свойствами материала:

• высокая антикоррозийная устойчивость, которая положительно влияет не только на стоимость монтажа, но и уменьшает эксплуатационные расходы;
• легкость обработки — материал хорошо режется, поддается сварке, что упрощает монтаж;
• идеально ровная внутренняя полость обеспечивает хорошие пропускные свойства, особенности материала позволяют избежать их снижения в процессе использования;
• отсутствие чувствительности к электротокам, что обеспечивает высокую безопасность, снимает необходимость в дополнительной защите.

Помимо перечисленных плюсов, такие трубы обладают высоким уровнем гибкости, который позволяет их использовать при горизонтальном бурении.

Полипропиленовые трубы постепенно вытесняют металлические аналоги, благодаря высокой надежности и долговечности

К этому следует добавить небольшую массу, которая в несколько раз ниже стального аналога. Важным преимуществом является срок службы, составляющий около 50 лет. Все это время система работает без потери заданных характеристик.

Ограничения на использование труб

Несмотря на высокую устойчивость к внешним воздействиям, такие трубы можно применять далеко не всегда. Существует ряд ограничений, при которых их укладка не допускается.

К ним относятся:

• климатические условия, при которых температура опускается меньше 45 °C, что приводит к промерзанию грунта и стенок отвода;
• применение сжиженных вариантов углеводорода;
• высокая сейсмоактивность магнитудой более 7 баллов, когда отсутствует возможность для ультразвукового контроля целостности шовных соединений.

Кроме этого, материалы из полипропилена нельзя использовать для создания надземных коммуникаций всех видов, включая обходные участки через преграды природного или рукотворного характера.

Магистрали и отводы от них, проходящие над дорогой или иными препятствиями, должны быть выполнены только из металла

Исключается их прокладка через тоннели, коллекторы, каналы. Для ввода системы в дом и разводки по нему применяются только стальные аналоги.

Дополнительные рекомендации по выбору труб для прокладки газопровода приведены в статье – Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Охранная зона газопроводов

Чтобы газопровод работал без аварий и разного рода перебоев, устанавливается охранная зона.

Для разного класса газопроводов охранная зона соответственно разная. Это логично, ведь давление газа в магистральных газопроводах, например, I категории, составляет до 10 МПа, тогда как в распределительных среднего давления – от 0,005 МПа до 0,3 МПа.

Кроме того,размер охранной зоны зависит от того где расположен газопровод. Он может проходить как под землёй, так и под водой или же быть проложенным непосредственно по поверхности земли.

Ещё одним важным показателем, влияющим на размеры охранной зоны, является расположение газопровода, но в случае с системами среднего давления они важны не всегда, так как такие линии чаще всего проходят по населённым пунктам.

Охранную зону проектируют при проектировании газопровода и наносят на генеральный план землепользования на основании акта, выданного органами местного самоуправления.

Оборудование, маркировка и профилактические меры, возлагаются на организацию, обслуживающую газопровод, эта же организация выдаёт письменные разрешения на работы в охранной зоне.

Для чего нужна охранная зона газопровода?

Отсюда как бы логически вытекает, что охранная зона выполняет несколько функций:

• создаёт условия для работы газопровода;
• позволяет проводить регулярное обслуживание магистрали;
• способствует целостности газопровода и позволяет её контролировать;
• позволяет минимизировать последствия аварий трубопровода для населения и окружающей среды.

Что же такое — охранная зона газопровода?

Фактически это земля, или, вернее, участок земли на котором располагается сам газопровод, а также определённый участок, параллельный оси трубопровода, с обеих сторон от него.

Здесь следует помнить следующее:

• При прохождении трубопровода под водой к охранной зоне относится также водная гладь над трубопроводом.
• Обычно охранная зона маркируется специальными табличками зелёного или жёлтого цвета, которые могут располагаться как на специальных столбиках, так и на опорах электропередач, вышках связи. Часть табличек располагается под углом 30 о , они должны быть хорошо видны с воздуха. Расстояние между табличками не более 500-та метров, что позволяет их хорошо видеть.
• Таблички также размещаются в местах пересечения газопроводом автодорог, ЖД магистралей или других трубопроводов.

Преимущества такого типа ввода сети

Одно из преимуществ заключается в том, что отделочные работы можно отложить на второй план. А это значит, что придется потратить меньше материальных средств на прокладку коммуникации. Еще один важный плюс, который также уменьшает количество работы и стоимость проекта, — это отсутствие необходимости в проведении радиографического контроля. Поэтому нет необходимости и в просветке, так как отсутствуют сварные стыки в конструкции.

Из-за использования при проведении цокольного ввода футляров для всех труб, они отлично изолируются от попадания влаги внутрь. Это значительно повышает срок эксплуатации оборудования. Отпадает необходимость также и в ИС, так как центровка и качественная электроизоляция обеспечивается и без этого.

Еще один плюс утепленного футляра заключается и в том, что он дает дополнительную теплоизоляцию. Это позволяет применять цокольный способ ввода газопровода практически во всех климатических условиях. Система может устанавливаться в районах, где наблюдается повышенная сейсмическая активность. Для этого трубы имеют все необходимые характеристики и конструкцию, способную выдерживать высокие механические нагрузки.

Так как в нижней части трубопровода используется полиэтилен для соединения труб, то это дает возможность применять систему в пучинистом грунте. Этот материал отличается средней плотностью, которой вполне хватит для нормальной работы газопровода в глине.

Проектирование газопроводов

Проектирование газопроводов проводят с учетом:

• СП 62.13330.2011 (пункт 5.6.6. а) — для скальных грунтов:
• СП 22.13330.2016 — для пучинистых, просадочных. набухающих и насыпных грунтов;
• СП 21.13330.2012 — для просадочных грунтов и для подрабатываемых территорий;
• СП 25.13330.2012 — для многолетнемерзлых грунтов;
• СП 14.13330.2014 — для сейсмических районов.

Прочность и устойчивость газопроводов, проектируемых для прокладки на подрабатываемых или эакарстованных территориях, а также на границах неравномерных деформаций грунтов, обеспечивают за счет:

• увеличения подвижности газопровода в грунте,
• снижения воздействия деформирующегося грунта на газопровод.

Для обеспечения подвижности газопровода в грунте и снижения воздействия деформирующегося грунта на газопровод предусматривают:

• применение компенсаторов, устанавливаемых в специальных нишах, предохраняющих компенсаторы от защемления грунтом,
• применение малозащемляющих материалов для засыпки траншей после укладки труб.

В качестве малозащемляющих материалов для засыпки траншей газопровода рекомендуется применять крупный или среднезернистый песок и другой грунт, обладающий малым сцеплением частиц.

Протяженность зоны защиты газопровода на подрабатываемых территориях определяют длиной мульды сдвижения, увеличенной на 150 наружных диаметров в каждую сторону от границы мульды сдвижения.

В грунтах с несущей способностью менее 0,025 МПа (неслежавшиеся насыпные или илистые грунты и т. п.), а также в грунтах с включением строительного мусора и перегноя (содержание от 10 % до 15 %) дно траншеи усиливают путем прокладки бетонных, антисептированных деревянных брусьев, устройства свайного основания, втрамбовыванием щебня или гравия или другими способами.

При прокладке газопроводов по местности с уклоном свыше 200 %о в проектной документации предусматривают мероприятия по предотвращению размыва засыпки траншеи, устройство противоэрозионных экранов и перемычек как из естественного грунта (например, глинистого), так и из искусственных материалов (обетонирование. шпунтовое ограждение и т. п.). нагорных канав, обвалований или другие мероприятия для отвода поверхностных вод от трассы газопровода; либо предусматривают надземную прокладку.

Выбор способа защиты определяют в каждом конкретном случае исходя из природных, грунтовых условий местности.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

Подземная прокладка газопроводов

При подземной прокладке рекомендуется руководствоваться следующими положениями:

• газопровод прокладывается в горизонтальной и вертикальной плоскостях с помощью естественного изгиба:
• балластировка (закрепление) газопровода осуществляется анкерами винтового типа или утяжелителями.
• распределенными по длине газопровода, требующей сохранения проектного положения.

При закреплении газопроводов анкерными устройствами лопасти анкеров не должны находиться в слое торфа или заторфованного грунта, не обеспечивающем надежное закрепление анкеров.

Укладка газопроводов по болотам и заболоченным участкам предусматривается:

• на болотах I типа при мощности торфяного слоя:
• более 0.8 глубины промерзания — в торфяном слое:
• менее 0.8 глубины промерзания — в траншее минерального основания, но не менее 1,0 м от верха трубы;
• на болотах II и III типов, независимо от мощности торфяного слоя. — в траншее минерального основания, но не менее установленных СП 62.13330.2011

Надземная прокладка газопроводов допускается на всех типах болот при наличии сваебойной техники, а на болотах III типа — также специальной техники.

Пересечение газопроводами железнодорожных путей осуществляют в соответствии с СП 227.1326000.2014. СП 119.13330.2012.

Выбор сечения

Сечение столба влияет на прочность материала и уровень выдерживаемых нагрузок. Параметр также влияет на толщину и форму изделия. Так, профтрубы более предрасположены к большим нагрузкам за счет ребер жесткости.

Круглую трубу легче установить в грунт — не требуется заливка фундамента. Обеспечивается максимальную жесткость, но уступают в затратах на монтаж. Профильные стойки и прогоны быстрее разрезаются и свариваются при помощи сварки — как конструктор. Плоская поверхность позволяет обеспечить плотный контакт, за счет этого достигается надежная фиксация. Легко регулируется длина секций.

Таким образом, выбирая сечение, следует отталкиваться от предназначения забора и основного материала. Круглые трубы подходят для сетчатых ограждений, тогда как из профтруб удобнее и быстрее монтировать более тяжеловесные конструкции.

Охранная зона газопровода низкого давления

В настоящей статье мы расскажем, что такое газораспределительная сеть (далее также ГРС) низкого давления, проанализируем, каким образом она учитывается в реестре недвижимого имущества, как для нее определяются и ставятся на кадастровый учет охранные зоны.

Охранная зона для газопровода низкого давления, нормативный акт

Газопровод низкого давления является одним из видов газораспределительной сети. В такие сети могут входить газопроводы низкого, среднего и высокого давления.

Таким образом, ГРС проходит технический (кадастровый) учет и государственную регистрацию прав на него. Технический учет газопровода проводится посредством определения координат и протяженности нитки трубопровода. После этого осуществляется его постановка на кадастровый учет как линейного объекта. Права на сеть заявляются либо эксплуатирующей организацией, либо предприятием, являющимся собственником газопровода — ввода.

Для лучшего понимания данного вопроса приведем основные термины, используемые в действующем законодательстве:

1) Распределительные газопроводы – газопроводы, обеспечивающие подачу газа от газораспределительных станций магистральных газопроводов или других источников газоснабжения до газопроводов-вводов или организаций, потребляющих газ;

2) Межпоселковый газопровод – распределительный газопровод, проложенный между поселениями;

3) Газопровод-ввод – газопровод от места присоединения к распределительному газопроводу до отключающего устройства или наружной конструкции здания либо сооружения потребителя газа.

Охранная зона наружного газопровода низкого давления составляет по 2 метра от оси нитки, также как и для ГРС среднего и высокого давления.

Охранная зона подземного газопровода низкого давления составляет по 3 метра от оси нитки, также как и для ГРС среднего и высокого давления.

В границах охранных зон газа запрещаются строительство жилых строений, земляные работы, ограничение доступа к сетям для сотрудников газовых организаций, разведение огня и т.д.

Так как газопровод является источником повышенной опасности на указанных охранных территориях необходимо соблюдать режим ограниченной хозяйственной деятельности. Это означает, что любые действия, которые могут привести к выходу из строя газопровода, запрещены. Например, земляные работы в зоне отчуждения ГРС могут привести к взрыву и несчастному случаю.

Следует иметь в виду! Охранная зона газопровода низкого давления для строительства может оказаться серьезным препятствием.

Установление охранной зоны газопровода

На местности территория отчуждения обозначается специальными знаками. Мероприятия по информированию должны проводиться предприятием – собственником ГРС. Кроме того, собственнику сети надлежит обеспечить внесение сведений о границах охранных зон в Государственный реестр недвижимости.

Установление охранной зоны газовой сети, ее координирование обеспечивает кадастровый инженер. Постановка ГРС на учет начинается с подготовки в отношении нее технического плана, в котором будут отражены уникальные характеристики объекта: протяженность, координаты и т.д. По нормам действующего законодательства регистрация прав на объект и кадастровый учет происходят одновременно.

После того как сведения вносят в госреестр недвижимости, кадастровый инженер готовит карту (план). Карта (план) – это специальный документ, на основании которого сведения о территории отчуждения объекта вносятся в госреестр недвижимости.

Следует также учесть, что постановка ГРС низкого давления на государственный кадастровый учет – это обязанность собственника нитки. Если владелец сети не обеспечил установления охранной территории, он лишается возможности требовать возмещения убытков в случае несанкционированных работ и повреждения ГРС. Также при отсутствии охранной территории собственник ГРС в случае аварии не сможет требовать беспрепятственного прохода, проезда к месту поломки.

Самая главная причина, по которой важно внести охранную зону надземных газопроводов низкого давления и высокого давления в Государственный реестр недвижимости, это предупреждение несчастных случаев и аварий. При отсутствии соответствующих сведений огневые или земляные работы вблизи ниток ГРС могут привести к взрыву
