Как устроить воздушное отопление загородного дома: правила и схемы сооружения

Источники тепловой энергии

Источники тепла для воздушного отопления бывают трех видов:

1. Земля-воздух. Грунт ниже точки промерзания круглый год хранит высокую температуру, и чем глубже он залегает, тем она выше. Данное тепло можно использовать постоянно, если опустить горизонтальный коллектор и несколько глубинных зондов.
2. Воздух-воздух. Типовым представителем системы такого отопления являются канальные кондиционеры. Их принцип действия основывается на выходе горячего воздуха из теплового насоса и последующем его перемещении во все комнаты по взаимосвязанным воздуховодам.
3. Вода-воздух. Такой источник тепла применяется в случае неглубокого залегания грунтовых вод. При эксплуатации подобного комплекса необходимо выкопать колодец, а в него опустить зонд-теплообменник. Данную схему используют, когда рядом со строением имеется незамерзающий водоем, поскольку вся суть процесса завязана на стабильном доступе к воде. Это делает использование подобной системы отопления очень редким.

Список оборудования для воздушного обогрева

Чтобы организовать эффективную систему обогрева дома при помощи воздуха, необходимо установить необходимое оборудование:

1. Теплогенератор. В его роли может выступать водяной калорифер, газовый воздухонагреватель, тепловая пушка или солнечный радиатор. Один из данных прибором станет источником тепловой энергии.
2. Теплообменник. Функция данного приспособления — подогрев воздуха, в нем не позволяется смешивания теплоносителя с газом. Он также именуется рекуператором и экономайзером. Его монтаж является обязательным для крупных систем.
3. Воздуховоды. По ним прогретые воздушные потоки подаются в отдельные помещения. Выпускаются квадратного, прямоугольного и круглого сечения, представлены они в определенных типоразмерах. Их совмещение друг с другом не представляет ничего сложного, поэтому монтаж можно осуществлять самостоятельно.
4. Фильтр, который выступает в качестве освежителя и увлажнителя, может поддерживать чистоту воздуха.
5. Автоматическая система отслеживания температуры в сооружении, она контролирует работу теплогенератора.
6. Кондиционер. Внедряется в систему и используется в летний период.

В конструкции теплогенератора также имеются: горелка, камера сгорания и калорифер. Прохладный воздух попадает в теплообменник из-под вентилятора. Энергия выделяется в камере сгорания, за счет нее совершается подогрев воздуха в теплообменнике. Горелка может сжигать любое топливо независимо от того, какой вид теплообменника применяется в отопительной системе. При необходимости горелку можно заменить.

Котельная в коттедже площадью 1800 кв. метров

В частном коттедже, который располагается в Московской области, наша компания выполнила проектирование тепломеханических решений для газовой котельной. На основе проектных работ был выполнен монтаж следующего оборудования и систем:

• котельного оборудования на базе настенных конденсационных котлов Buderus Logamax GB 162-85;
• системы бесперебойного питания котельной (ИБП);
• системы мониторинга работоспособности котельной с уведомлением по GSM каналу.

В системе теплоснабжения этого загородного коттеджа роль генератора тепла играет каскад из 3-х настенных конденсационных котлов Buderus Logamax plus GB162.

Номинальная тепловая мощность котельной: 240 кВт.

Фото выполненного монтажа газовой котельной на базе конденсационных котлов Buderus

Поскольку монтаж систем вентиляции и теплоснабжения бассейна в коттедже еще не начат, контуры вентиляции и теплоснабжения бассейна к распределительной гребенке еще не подключены

Фото расширительного бака Reflex и распределительной гребенки в котельной

Фото каскада из 3-х конденсационных настенных газовых котлов Buderus Logamax GB 162-85

К распределительной гребенке в котельной подключены только контуры отопления и теплого пола, монтаж которых уже был выполнен в коттедже

Фото котельного оборудования, автоматики Будерус, GSM-модуля и электрического щита в котельной

Фото автоматики Будерус, GSM-модуля, электрического щита, сепаратора воздуха, кранов, распределительной гребенки контуров отопления и теплого пола

Фото автоматики Будерус, GSM-модуля и электрического щита в котельной

Фото автоматики Будерус Logamatic в котельной

Фото GSM-модуля и электрического щита в котельной

Фото щита GSM-модуля и датчика протечки в котельной

Фото ИБП для котельной и основного котельного оборудования Будерус с автоматикой

Фото стеллажа с АКБ и ИБП Бастион SKAT-UPS 3000 RACK в котельной

Фото бойлера ГВС Buderus серии SU и ИБП в котельной

Фото бойлера ГВС косвенного нагрева серии SU фирмы Buderus в котельной

Воздушный обогрев дома – достоинств много, а недостатков мало

Многие системы отопления современности имеют достаточно серьезные недостатки. Это заставляет собственников недвижимости искать более эффективные варианты обогрева. В последние годы немалую популярность стали набирать воздушные системы, которые одинаково качественно отапливают и огромные помещения (как жилые, так и производственные или административные), и совсем небольшие дома с несколькими комнатами. Такой вид обогрева характеризуется следующими достоинствами:

1. 1. Нет необходимости тратиться на приобретение труб и батарей отопления, а также на их установку.
2. 2. Показатель полезного действия воздушных систем приближается к 90 %.
3. 3. Возможность обустройства в рамках одного проекта комбинированного комплекса поддержания требуемой температуры в частном доме (кондиционирование плюс отопление).
4. 4. Полная безопасность эксплуатации оборудования. Рассматриваемые нами системы оснащаются высокочувствительной автоматикой. Именно она ежесекундно контролируют работу отопления. Как только возникает какой-либо сбой, появляется опасность утечки, автоматика отключает используемые воздушные установки.
5. 5. Малое энергопотребление, доступная стоимость и быстрая окупаемость устанавливаемого оборудования для обогрева. Воздушное отопление для любого частного дома будет по-настоящему выгодным и экономичным.
6. 6. Эстетичность. Жилище не нужно загромождать радиаторами и магистралями, соединяющими их. За счет этого все свободное пространство в помещениях можно использовать для создания шикарных интерьеров.
7. 7. Простота эксплуатации. Запуск системы, выбор требуемого режима ее функционирования, остановка оборудования и многие другие процессы выполняются в режиме автоматического управления. Вероятность совершения ошибки со стороны человека при использовании воздушного отопления сводится, по сути, к нулю.

Кроме того, описываемый вид обогрева отличается долговечностью и надежностью. Если проект отопления составлен правильно, монтаж выполнен без ошибок, а регулярное обслуживание производится вовремя, сеть будет служить 20–25 лет без малейших аварий. Отметим и уникально высокую скорость воздушного нагрева. В случаях, когда температура в комнате была нулевой либо отрицательной, после запуска оборудования на полный прогрев помещения требуется максимум 30–40 минут.

Воздушный обогрев дома

К недостатку воздушного отопления относят необходимость достаточно частого (и обязательно регулярного) его техобслуживания. Еще один минус – энергозависимость описываемых комплексов. Оборудование работает от электричества. Если в доме не будет света, система остановится. Решить данную проблему можно лишь одним способом – позаботиться об установке дополнительного (автономного) источника электрического питания.

Отопление в коттедже площадью 980 кв. метров

Ниже представлены фотографии котельной Buderus и установленного на этом объекте отопительного оборудования. Особенность выполненных монтажных работ в том, что система отопления интегрирована с системой управления «Умный дом». В результате заказчик полностью контролирует котельную.

Комплекс инженерных систем: панель управления, температурный датчик AMX, пневморозетка центрального пылесоса, электророзетка

Фото панели управления AMX и термостата управления климатом в коттедже

Фото отопительных конвекторов под большими стеклянными дверями и температурного датчика AMX

Интерфейс управления климатом и температурой в помещении на панели управления AMX

Отопительный котел Buderus Logano GE315

Газоход и автоматика отопительной котельной установки

Распределительная гребенка системы отопления

Радиаторное отопление в бассейне коттеджа

Фото отопительного конвектора под большими стеклянными дверями в интерьере коттеджа

Фото внутрипольного отопительного конвектора в интерьере коттеджа

Фото решетки в интерьере коттеджа, маскирующей отопительный конвектор Kermi KKN

Подробная информация об интегрировании систем отопления и других инженерных систем с системой управления «Умный дом» представлена в следующем абзаце под заголовком «».

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

ТОП-3 лучших дровяных печей для дома и дачи до 50 м3

Если дачный домик маленький, в него не обязательно проводить газовое отопление. Будет вполне достаточно установить небольшую дровяную печь, которая отопит жилое помещение.

TMF Золушка 2016

Компактная дровяная печь предназначена для напольной установки, поэтому ей найдется место даже в небольшом дачном домике.

Устройство относится к закрытому типу, поэтому она абсолютно безопасна в эксплуатации, но при этом быстро и равномерно прогревает помещение.

Объем топки составляет 41 литр, а после загрузки дров устройство поддерживает тепло в помещении в течение 10 часов в режиме тления.

В верхней части корпуса располагается варочная панель и отверстие для подключения дымохода.

Дверца изготовлена из жаропрочного стекла. Этот материал не только ускоряет прогрев помещения, но и позволяет владельцу наблюдать за яркими языками пламени.

В нижней части корпуса расположен вместительный ящик для сбора золы. Сам корпус окрашен в нейтральный черный цвет, а материал обладает устойчивостью к механическим повреждениям и царапинам.

Технические характеристики:

• мощность 4 кВт;
• масса 27 кг;
• высота 46 см.

Плюсы

• есть конфорка для приготовления пищи;
• быстро прогревает небольшие помещения;
• компактные размеры корпуса;
• приемлемая стоимость;
• прочный металлический корпус.

Минусы

• небольшой проем дверцы требует загрузки небольших поленьев;
• не всем пользователям нравится дизайн устройства.

TMF Золушка Лайт

Маленькая отопительная печь станет незаменимым приобретением для дачного домика. С ее

помощью можно быстро обогреть помещение с минимальными усилиями со стороны пользователя.

Устройство отличается крайне лаконичным дизайном, но внешняя простота совершенно не отражается на эксплуатационных характеристиках.

Фактически, она является упрощенной версией предыдущей модели. Ее отличает только отсутствие варочной панели и прозрачного стеклянного окошка на дверце.

Геометрия печки и боковые конвекторы обеспечивают быстрый и равномерный прогрев небольших помещений.

Топливная камера и дымоход разделены дефлектором, который предотвращает избыточную тягу и нормализует процесс горения.

В нижней части корпуса находится выдвижной зольный ящик, из которого можно извлекать пепел, не прерывая процесса горения топлива.

Технические характеристики:

• объем топки 41 л;
• высота 46 см;
• масса 27 кг.

Плюсы

• занимает мало места в помещении;
• быстро и качественно прогревает комнату;
• бюджетная стоимость в сочетании с отменным качеством сборки;
• корпус из прочной стали, толщиной 3 мм;
• удобный выдвижной зольный ящик.

Минусы

• в комплекте нет труб;
• непрозрачная дверца.

ETNA Шторм 18 (ДТ-4С)

Как и многие другие печи данного бренда, эта модель может похвастаться компактными размерами и удлиненной топкой.

Благодаря этому она обеспечивает быстрый прогрев помещения, но при этом занимает минимум места.

Корпус и топка изготовлены из прочного чугуна, поэтому гарантийный срок службы печи составляет 10 лет, но и по истечению этого срока устройство успешно выполняет свои функции.

Производитель позаботился, чтобы печь была не только функциональной, но и красивой.

Дверца выполнена из жаростойкого стекла, чтобы пользователь мог наблюдать за процессом горения дров, а фронтальная часть топки украшена декоративными коваными элементами.

По бокам есть специальные решетки для хранения дров. В нижней части располагается зольник.

Он выдвижной, поэтому уборка пепла не займет много времени.

Печь может работать в двух режимах. В скоростном она прогревает помещение примерно за час, а в длительном устройство экономно расходует дрова, сжигая партию за 2-3 часа для поддержания устойчивого тепла.

Технические характеристики:

• высота 87 см;
• диаметр дымохода 11,5 см;
• отапливаемый объем 22 м3.

Плюсы

• есть функция вторичного дожига;
• в верхней части корпуса располагается варочная панель;
• привлекательный дизайн;
• подходит для частных домов и бань.

Минусы

• не всегда есть в продаже;
• требует привлечения специалистов для установки.

Как прогреть дом воздухом?

О том, как прогреть дом воздухом, можно говорить долго. Суть всех воздушных систем заключается в едином. Имеется какой-то мощный нагревательный прибор, который прогревает и одновременно нагнетает мощным вентилятором воздух в помещения по каналам. В результате данная система будет выполнять следующие функции:

• отопление;
• вентиляция;
• кондиционирование в летний период.

Кондиционирование осуществляется прохладным воздухом, который остужается через котел, и проходящий по остывшим каналам. Не потребуется дополнительно монтировать какое-то оборудование, потому что она все решает. При этом котел может работать на минимуме, потому что воздух перегреть все равно не удастся, и в этом нет необходимости.

Преимущества и недостатки системы воздушного отопления

Есть основные преимущества такого вида обогрева помещений. А именно:

• высокий КПД;
• быстрый прогрев пространства;
• температурные показатели поддерживаются согласно заданным значениям;
• есть возможность совмещения с другими видами обогрева;
• отсутствуют громоздкие радиаторы.

Но у них есть также свои недостатки:

• монтаж возможен только на этапе строительства;
• большое потребление электричества;
• система нуждается в постоянном обслуживании (замены фильтров, дополнительных элементов и так далее.

Несмотря на недостатки, способ прогревания помещений с помощью перемешивания воздушных масс удобный и простой в использовании.

Как спроектировать и рассчитать воздушное отопление

Организация воздушного отопления частного дома своими руками предусматривает предварительную разработку проекта.

Во время расчета в учет берутся следующие параметры:

1. Мощность нагревателя. Ее должно хватать для полноценного отопления всех комнат в доме, учитывая то, что часть тепла уйдет на улицу.
2. Скорость циркуляции воздушных масс.
3. Уровень теплопотерь через поверхности стен, потолков, перекрытий, окон и дверей.
4. Сечение воздушных каналов. В этом случае рассчитываются аэродинамические параметры контура, что позволяет определить степень снижения напора воздушных потоков.

Неправильный расчет может привести к таким последствиям:

• Нагревательный прибор будет перегреваться.
• Работа системы будет сопровождаться сильным шумом и вибрацией.
• В жилище начнут появляться сквозняки.

После рассмотрения всех подготовительных вопросов определяются с местом установки нагревателя воздушного отопления своими руками. Общих правил по этому поводу нет. Для подведения нагретого воздуха обычно используется приточная вентиляционная схема. Доставка теплоносителя происходит через вентиляционные решетки во все уголки жилища при помощи специальных воздушных каналов. Для этих целей монтируются рукава. Оптимальным местом для выхода воздуховодов является поверхность пола или нижняя часть стен. Лучше всего устанавливать радиаторы воздушного отопления подальше от мест, где находятся люди.

Правильная проектировка требует обязательного учета качества вентиляции, через которую в дом попадает свежий воздух (как правило, это почти ¼ общего притока воздуха). Инновационным способом нагревания воздуха для воздушного отопления является использование для этого солнечной энергии. В таком случае приходится также учитывать среднее количество солнечных дней на протяжении года, что позволит точно определить, сколько необходимо солнечных коллекторов. Размещаются эти элементы обычно на поверхности крыш и фасадных стен здания, для чего применяются специальные крепежные элементы. Подобный подход позволяет несколько сэкономить на потреблении энергии.

Что нужно для монтажа воздушного отопления

И хотя на сегодняшний день только в России работает несколько тысяч компаний по установке и монтажу воздушного отопления, его несложно собрать собственноручно.

Первое и основное – выбрать теплогенератор, который будет продуцировать тепло в дом. Марка теплогенератора и его мощность зависят от площади дома или квартиры, где будет монтироваться такая система.

• гибкий воздуховод – специальная оцинкованная труба, по которой будет циркулировать горячий воздух;
• тройники для соединения труб и создания полноценной воздушной магистрали;
• решетки для подачи горячего и забора охлажденного воздуха;
• алюминиевый скотч для обеспечения герметичности соединения воздушной магистрали;
• нож и монтажные крепежи.

Разновидности воздуховодов

Рекомендации по возведению

1. Идеальный вариант, когда вентиляционные каналы проектируются еще на стадии строительства дома, для чего в стенах или перекрытиях монтируются специальные ниши, размер которых достаточен для расположения воздуховода.
2. При монтаже отопления в уже построенном доме понадобится возводить фальш-стены или подвесные потолки, которые смогут замаскировать массивные трубы.

В целом это удобная и перспективная система отопления, при которой затрачивается минимум средств на обогрев. Есть некоторые нюансы по обустройству и монтажу, но это действительно тонкости, которые по сравнению с обвязкой котла и монтажом радиаторов кажутся незначительными.

ВИДЕО: Экономичное воздушное отопление частного дома

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

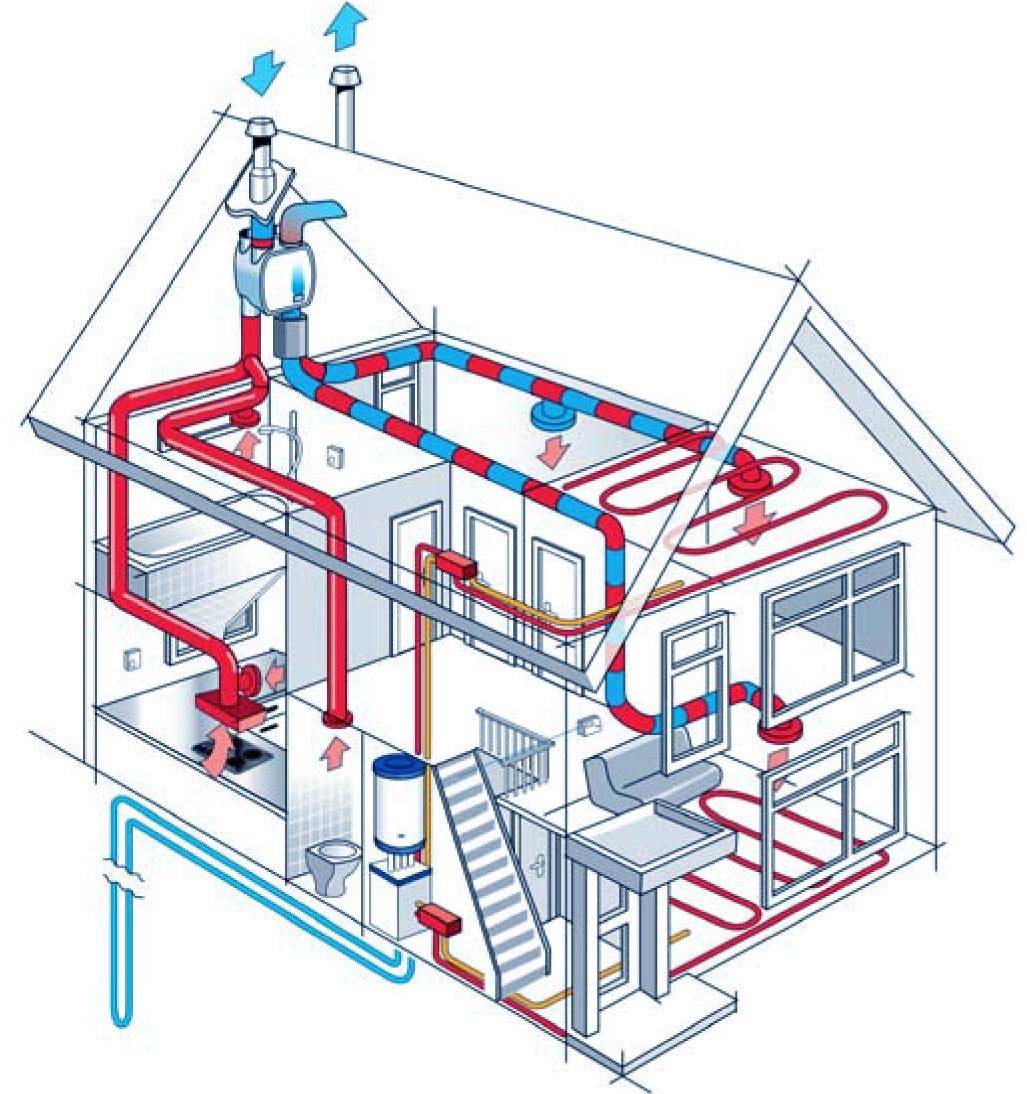

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором
