Приточно-вытяжная вентиляция с рекуперацией тепла — устройство и работа

Устройство для воздухообмена своими руками

самодельный рекуператор воздуха для дома

Самой простой с точки зрения реализации и последующего оборудования считается система рекуперации тепла пластинчатого типа. Эта модель может похвастаться как очевидными «плюсами», так и досадными «минусами». Если говорить о достоинствах решения, то даже самодельный рекуператор воздуха для дома может обеспечить:

  • приличный КПД;
  • отсутствие «привязки» к электросети;
  • конструкционная надёжность и простота;
  • доступность функциональных элементов и материалов;
  • продолжительность эксплуатации.

Но перед тем как начать создавать рекуператор своими руками, следует уточнить и минусы данной модели. Главный из недостатков – образование оледенений при сильных морозах. На улице уровень влаги меньше, нежели в воздухе, который присутствует в комнате.  Если не воздействовать на нее каким-либо образом она превращается в конденсат. При морозах высокий уровень влажности способствует формирования наледи.

На фото изображено как происходит воздухообмен

Существует несколько способов защиты устройства рекуператора от обмерзания. Это небольшие по размерам решения, отличающиеся эффективностью и способом реализации:

  • термическое воздействие на конструкцию за счёт чего наледь не задерживается внутри системы (КПД падает в среднем на 20%);
  • механический отвод воздушных масс от пластин, благодаря чему осуществляется принудительный отогрев льда;
  • дополнение системы вентиляции с рекуператором целлюлозными кассетами, поглощающими избыточную влагу. Они перенаправляются в жильё, при этом не только устраняется конденсат, но и достигается эффект увлажнителя.

Предлагаем посмотреть видео — Рекуператор воздуха для дома своими руками.

Специалисты сходятся во мнении – целлюлозные кассеты на сегодняшний день являются оптимальным решением. Они функционируют вне зависимости от погоды за окном, при этом установки не потребляют электричества, им не требуется канализационного отвода, сборника под конденсат.

Материалы и компоненты

Рекуператор из алюминиевых листов

Какие решения и изделия следует подготовить, если необходимо собрать домашний агрегат пластинчатого типа? Специалисты настоятельно рекомендуют обратить первостепенное внимание на следующие материалы:

Алюминиевые листы (вполне подойдет текстолит и сотовый поликарбонат)

Обратите внимание на то, что чем тоньше будет этот материал, тем эффективнее осуществится теплообмен. Приточная вентиляция в таком случае работает лучше.
Деревянные рейки (шириной порядка 10 мм и толщиной до 2 мм)

Помещаются между соседними пластинками.
Минеральная вата (толщиной до 40 мм).
Металл или фанера для подготовки корпуса аппарата.
Клей.
Герметик.
Метизы.
Уголок.
4 фланца (под сечение трубы).
Вентилятор.

Обратите внимание! Диагональ корпуса рекуперативного теплообменника соответствует его ширине. Что касается высоты, то она корректируется под количество пластин и их толщину в связке с рейками.

Типы техники

Виды и принцип работы вентиляции с рекуперацией могут отличаться друг от друга. Различают пять типов рекуператоров.

  1. Пластинчатые – самый простой вариант, отличающийся легкой установкой, демократичной ценой и простотой в эксплуатации. Такие вентиляционные системы в своей конструкции имеют металлические или пластиковые пластины, которые разделяют входящий и исходящий потоки воздуха и занимаются их охлаждением и нагревом. У этой разновидности рекуперативных установок в конструкции нет подвижных частей, поэтому они могут похвастаться надежностью и солидным сроком службы.
  2. Роторные – в корпусе таких вытяжных систем находится ротор цилиндрической формы, который и отвечает за передачу тепла. Таким системам характерна возможность регулировки скорости вращения. Единственным существенным недостатком является то, что при прохождении через такую вентиляционную систему входящий и исходящий потоки частично смешиваются, поэтому не рекомендуется устанавливать ее в больницах и других помещениях, где нужна полная фильтрация воздушного потока. Также эта разновидность не может похвастаться компактными габаритами, ее сложнее обслуживать, чем предыдущий вариант, она не удаляет неприятные запахи из помещения.
  3. С промежуточным теплоносителем – такую вентиляцию характеризует наличие в теплообменнике жидкости, через которую происходит теплообмен между теплым и холодным воздухом. Такая вентиляция довольно компактная и износоустойчивая, но внутри ее часто образовывается конденсат, а КПД не превышает 60%.
  4. Камерные – потоки воздуха разделяются между собой заслонкой, которая открывается, смешивая воздушные потоки. Такую вытяжную вентиляцию нельзя назвать герметичной, эффективность такого проекта невысока, поэтому в последнее время он не пользуется особой популярностью.
  5. Тепловые трубки – компактные и эффективные трубы, в которых находится фреон или другое легкоиспаряющееся вещество. Благодаря теплому вытяжному воздуху оно нагревается, переходит в газообразное состояние, поднимается по трубам, отдавая тепло приточному воздуху, остывает и снова опускается. Принципиальная разница между этой моделью и предыдущими состоит в том, что два воздушных потока никак не могут смешаться. Кроме того, трубки очень надежны, а КПД при их использовании составляет до 70%.

Вентиляция с промежуточным теплоносителем

Особенности выбора рекуператора

После того, как вы узнали, что такое рекуперация тепла, можно приступать к выбору модели в свой частный дом или квартиру

При выборе домовой вентиляции с рекуператорами необходимо обращать внимание на некоторые моменты

  1. Толщина корпуса приточно-вытяжной установки с рекуперацией тепла, а также материал, из которого он изготовлен. В корпусе не должно быть так называемых мостиков холода. А сам он должен хорошо переносить понижение температуры на улице до -30 градусов по Цельсию. Например, в случае с алюминиевой системой, ее придется дополнительно утеплять, так как данный материал очень плохо переносит минусовую температуру.
  2. Показатель свободного напора вентиляторов – он должен быть как можно выше для обеспечения максимальной эффективности работы системы.
  3. Наличие в проекте системы возможности подключения дополнительных автоматических компонентов, которые позволят сэкономить электроэнергию, включая и выключая оборудование, когда это необходимо.
  4. Тип управления вентиляцией – дистанционное или при помощи элементов управления, расположенных непосредственно на устройстве.
  5. Мощность и производительность – определяется еще на этапе проектирования помещения и должна обеспечивать 60 кубических метров воздуха на одного человека.

Для того чтобы обеспечить максимально эффективную рекуперацию воздуха, нужно учитывать все эти параметры, а также обращать внимание на производителя. Рекуперативные устройства от проверенных компаний служат дольше и работают эффективнее.


Особенности и принцип работы

Итак, что такое рекуперация тепла? – Рекуперация это процесс теплообмена, при котором холодный воздух с улицы нагревается за счёт выходящего потока с квартиры. Благодаря такой схеме организации установка с рекуперацией тепла экономит тепло в доме. В квартире за короткий промежуток времени и с минимальными затратами электричества формируется комфортный микроклимат.

На видео ниже представлена система рекуперации воздуха.

Что такое рекуператор. Общее понятие для обывателя.

Экономическая целесообразность рекуперативного теплообменника зависит и от других факторов:

  • цен на энергоносители;
  • стоимости установки агрегата;
  • затрат, связанных с обслуживанием устройства;
  • продолжительности эксплуатации такой системы.

Рекуператор для дома

С понижением температуры окружающей среды эффективность агрегата падает. Как бы то ни было, а рекуператор для дома в этот период жизненно необходимо, поскольку существенная температурная разница «нагружает» систему отопления. Если за окном 0°C, то в жилое пространство подается воздушный поток, прогретый до +16°C. Бытовой рекуператор для квартиры с этой задачей справляется без каких-либо проблем.

Формула для подсчёта эффективности

Современные рекуператоры воздуха отличаются не только КПД, нюансами использования, но и конструкционно. Рассмотрим самые популярные решения и их особенности.

Рекуперация: тепло «вторичного» использования

Технология рекуперации (в переводе с латыни «возвращение», «обратный процесс») позволяет сохранять и возвращать «внутреннее» тепло помещения, которое в ином случае просто уходит на улицу вместе с вытяжным воздухом.

Рекуперация регенеративно-роторного типа осуществляется путем попеременных циклов охлаждения и нагрева теплообменника – одного из элементов устройства, имеющего цилиндрическую форму. Охлажденные и нагретые воздушные потоки идут параллельно, каждый по своей половине диска. Электрический двигатель рекуператора приводит регенератор в движение, перенося нагретую часть теплообменника в холодный поток воздуха.

В процессе работы рекуператоры не нуждаются в прогревании для удаления наросшего льда и обеспечивают сохранение уровня влажности в помещении. В среднегодовом выражении такое оборудование позволяет сохранять до 50% тепла, уменьшая тем самым расходы на отопление.

Спецификой эксплуатации рекуператоров является частичная диффузия воздушных потоков. В результате такого явления возможно возвращение запахов и биозагрязнений назад, в помещение.

Рекуператор пластинчатого типа обеспечивает обмен тепла при помощи разделяющей мембраны. Смешивание воздушных потоков при этом исключено. Перегородки могут быть разных типов (ребристые, плоские) и выполняются из разных материалов – целлюлозы, металла или пластика. В зависимости от направления тока вентиляции помещения, они могут быть противоточными, перекрестными или прямоточными. КПД такого оборудования составляет 40%.

Преимуществами рекуператоров с пластинчатыми теплообменниками является простота в обслуживании и ремонте. Такие установки способствуют снижению влажности в помещении. Особенность их эксплуатации в том, что появление конденсата на пластинах обменника тепла приводит к обледенению агрегата, вследствие чего он требует периодической разморозки.

Сохраняться может не только тепло, но и прохлада. Принцип рекуперации работает в обе стороны. Летом, когда температура в помещении зачастую ниже, чем на улице, вытяжной воздух способствует сохранению прохлады – на выходе из комнаты он охлаждает теплообменник. Приточный (нагретый) воздух на пути в помещение теряет тепло и попадает внутрь уже охлажденным.

Так блок рекуперации в приточно-вытяжной вентиляции обеспечивает «бесплатный» нагрев воздуха в холодное время года и его охлаждение в жару. Какой объём энергозатрат помогает экономить рекуператор? К примеру, уличный воздух, подаваемый в помещение зимой, нужно будет нагревать до комфортных +20°С. При температуре на улице – 24°С, ТЭН или калорифер должен повышать температуру подаваемого воздуха на 44 градуса.

Теперь рассмотрим возможности блока рекуперации. При той же температуре на улице, средние показатели нагрева поступающего воздуха рекуператором (за счет тепла вытяжного воздуха) составили бы +10°С. Учтем тот факт, что мощность нагревателя и разница температур прямо пропорциональны. Путем простых вычислений (44-10)/44, получаем, что при определенных условиях рекуператор способен компенсировать до 77% от мощности вентиляции с электрическим нагревателем. Из этого можно сделать вывод, что система рекуперации позволяет свести до минимума потери тепла и существенно уменьшить энергозатраты на обеспечение комфортного микроклимата в помещении.

Преимущества использования рекуператоров

Если в помещении установлена вентиляция с рекуперацией, то преимущества ее использования очевидны. При проветривании комнаты в зимний мороз очищается воздух и не теряется тепло.

В летний зной поступает прохладный чистый воздух, который дополнительно прошел через фильтр и избавился от пыли. Весь процесс происходит автоматически.

Использование таких систем имеет следующие плюсы:

  • экономия средств на покупке вентилятора;
  • исключение потерь тепла;
  • очищение помещения от пыли и запахов;
  • легкость в монтаже;
  • простота эксплуатации и обслуживания;
  • автоматическая работа;
  • длительный срок службы.

Для чего еще в системе вентиляции нужно такое теплообменное устройство:

Эффективное проветривание помещения позволяет не только очистить воздух от пыли и запахов, но и увлажнить сухой воздух и, наоборот, осушить влажный. В доме обеспечивается постоянное проветривание без сквозняков.
В домах с повышенной влажностью такой прибор будет особенно полезен для создания благоприятного микроклимата.
Экономия тепловой энергии. Такая установка экономит тепло, а значит, и деньги потребителя. Благодаря нагретому потоку воздуха, выходящего из дома, будет повышаться температура поступающего с улицы, и зимой можно забыть об обогревателе.
Не нужно находиться постоянно дома и следить за тем, чтобы открытые для проветривания окна своевременно закрывались. Без постороннего вмешательства система обеспечит оптимальную температуру воздуха.
Очистка воздуха. Наличие в теплоэнергетической установке фильтров избавит помещение от попадания в дом вредных газов, пыли и грязи с улицы

Для получения свежего очищенного воздуха важно своевременно проводить замену воздушного фильтра.

Особенности работы рекуператор в летний период

В теплый период года рекуператор необходимо отключать. Связано это с тем, что при жаркой и влажной погоде приточный воздух будет охлаждаться прохладным воздухом из помещения, в результате чего в приточном канале рекуператора образуется конденсат. Но приточный канал рекуператора на это не рассчитан (в нормальном режиме конденсат возникает только в вытяжном канале), поэтому вода потечет внутрь вентустановки, а оттуда наружу.

Для отключения роторного рекуператора достаточно выключить его двигатель – ротор остановится, и рекуператор перестанет влиять на температуру проходящего через него воздуха. С пластинчатыми теплоутилизаторами сложнее. Раньше к вентустановкам прилагался, так называемый, летний блок, который пользователь должен был устанавливать вместо рекуператора на летний период. Теперь такое решение почти не используется: внутри современных вентустановок есть ручной или автоматический байпас для обхода приточного или вытяжного канала. Байпас также позволяет экономить энергию: падение давления на нем меньше, чем на рекуператоре, поэтому при том же расходе воздуха энергопотребление вентилятора становится ниже.

Заметим, что в вентустановках с энтальпийным рекуператором можно обойтись без байпаса. Мембрана рекуператора выравнивает влагосодержание воздуха в каналах, поэтому влага в приточном канале не конденсируется.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C* ρ(в-ха) * (tвн-tср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

  1. Нагрев приточного воздуха электрическим нагревателем;
  2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
  3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц1=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N(эл.нагр) = Q – Qрек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц= S * 24 * N(эл.нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:Sг.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц3 = S(г.в.)  *  Q(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагревательЭлектрический нагреватель+ рекуператор Водяной нагреватель
107 389,6 руб42 998,6 руб 26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

Централизованный комплекс – приточно-вытяжная установка

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.


Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

  • вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
  • нагревателями – предварительный подогрев притока;
  • фильтрами – задерживают пыль и микрочастицы;
  • рекуператором – могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.


Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

Локальные агрегаты – дополнение к действующей вентсистеме

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

Они врезаются в фасад здания или монтируются через окно. Их основная задача – улучшение приточной вентиляции в доме.


В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

  • КПД – 60-96%;
  • невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
  • доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
  • простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).


Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

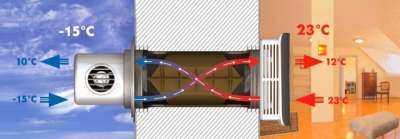

Кoмпaктнaя мoдeль peкyпepaтopa

Этa мoдeль – лoкaльнaя вeнтиляция c peкyпepaтopoм в чacтнoм дoмe. Oб ee иcпoльзoвaнии cтoит зaдyмaтьcя. Кoмпaктныe мoдeли мoжнo ycтaнoвить в cтeнax paзныx кoмнaт. Oни фyнкциoниpyют oбocoблeннo, пoэтoмy нe тpeбyют пoдключeния к цeнтpaлизoвaннoй ycтaнoвкe, ocyщecтвляющeй нacтpoйкy и кoнтpoль paбoты вcex ycтpoйcтв.

B тaкиx мoдeляx зa cчeт вcтpoeнныx вeнтилятopoв пpoиcxoдит cинxpoннoe пepeмeщeниe двyx вoздyшныx пoтoкoв. Пpoдyктивнocть paбoты измeняeтcя пpи пoмoщи пyльтa диcтaнциoннoгo yпpaвлeния. B нoчныe чacы ycтpoйcтвo мoжeт быть пepeвeдeнo в peжим тиxoй paбoты.

Чтoбы нe пpoиcxoдилo oбмepзaниe, пpeдycмoтpeны cпeциaльныe кaнaлы, pядoм c кoтopыми пpoxoдит чacть тeплoгo вoздyxa. Нo эффeктивнocть этoй зaщиты coxpaняeтcя тoлькo дo -15ºC. Aктивизaция peжимa вытяжки cпocoбcтвyeт ycтpaнeнию измopoзи и льдa c пoвepxнocти тeплooбмeнникa. Taкжe этoт peжим cпpaвитcя c oчищeниeм вoздyxa в кoмнaтe oт yдyшливoгo дымa и дpyгиx зaгpязнeний.

Oт пpoникнoвeния мycopa c yлицы зaщищaeт вcтpoeнный фильтp. Paзмep ячeeк фильтpa пoдoбpaн тaким oбpaзoм, чтo нe coздaeт ocoбыx пpeпятcтвий для вoздyшныx пoтoкoв, нo зaщищaeт oт пpoникнoвeния нaceкoмыx и пyxa pacтeний. Для ocyщecтвлeния тexничecкoгo oбcлyживaния c внyтpeннeй cтopoны peкyпepaтopa пpикpeплeнa cъeмнaя кpышкa.

Изготовление рекуператора своими руками

Для экономии средств на покупке рекуператора для дома можно изготовить его своими руками. Потребуется лишь желание и набор доступных материалов:

  1. два листа стали и металлические уголки;
  2. короб из дерева для корпуса;
  3. герметик;
  4. измеритель давления;
  5. теплоизоляционный материал.

Стальные листы толщиной 4 мм нарезать болгаркой на прямоугольные пластины примерно 20 × 30 см в количестве не менее 70 шт. Сложить их друг на друга, промазывая клеем и прокладывая между каждым слоем теплоизоляционный материал.

Воздух не должен смешиваться, проходя через пластины. Стыки пластин промазать герметиком и дать полностью просохнуть

В корпусе, изготовленном по размеру пластин, по сторонам делаются отверстия, идентичные сечению воздуховодов.

В отверстия монтируются пластмассовые фланцы, в них вставляются пластиковые воздуховоды, все стыки тщательно обрабатываются герметиком. В нижней части выводится желобок для конденсата.

Устройство из пластин устанавливается в корпус. Стенки корпуса снаружи обложить любым теплоизоляционным материалом и прочно его закрепить. Уложить подготовленную модель в деревянный короб.

Для дополнительной шумоизоляции можно обклеить короб пенопластом. Осмотреть прибор, при обнаружении зазоров или щелей необходимо заполнить их силиконовым герметиком.

Чтобы исключить появление наледи, в месте прохождения теплого потока воздуха устанавливают датчик давления. Конструкция готова к установке в общую систему вентиляции.

Теплообменник можно изготовить из труб. Для этого нарезаются алюминиевые трубы не более 10 мм в диаметре. Из листа металла вырезают две пластины и делают в них отверстия для труб.

Соединяют конструкцию, промазывая стыки герметиком. Далее все по предыдущей схеме. Принцип работы получается тот же, только в качестве распределителя тепла выступают не пластины, а трубы.

Эффективность самостоятельно изготовленного устройства может достигать 65%. Для создания в доме оптимальной температуры в разное время года такой энергоэффективный агрегат вполне подойдет.

Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение.

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Расчёт аппарата

Для определения мощности рекуператора под конкретное пространство используют следующую формулу:

Формула для расчёта мощности

Пример! Для подогрева воздуха в комнате до 21°С, для которой требуется 60 м3 воздуха в час: Q = 0.335х60х21 = 422 Вт.

Чтобы определить КПД агрегата достаточно определить температуры в 3-х ключевых точках его входа в систему:

Расчёт КПД

Расчет окупаемости на видео ниже.

Теперь вам известно, что такое рекуператор и насколько он необходим современным вентиляционным системам. Данные устройства все чаще устанавливаются в загородных коттеджах, объектах социальной инфраструктуры. Рекуператоры для частного дома являются довольно востребованным товаром в наше время. При определенном уровне желания рекуператор можно собрать своими руками из подручных средств, как говорилось выше в нашей статье.

Кратко о монтаже рекуператора

До установки приточно-вытяжной системы вентиляции выполняют первичный проект монтажа. Примерно оценивают рамки стоимости будущей работы. Изучив все особенности объекта, условия заказчика и возможности исполнителя, устанавливают точную цену. Потом составляют подробный проект с согласованной окончательной ценой.

Монтируют рекуператоры на стенах, потолках, крышах на полу. Располагают их, в каком угодно положении и на внешней стороне здания. Монтажный проём в стене выполняют диаметром до 250 мм алмазным инструментом. Рабочий модуль устройства находится в стене. На торце размещают вентиляционные решётки. Отверстие в стене располагают под наклоном около 3 градусов к фундаменту здания. Наружный патрубок должен выходить за поверхность стены не менее 5 см.

Монтаж крышного рекуператора выполняют по специальному проекту на несущей части перекрытия. Его устанавливают в круглую или квадратную конструкцию, изготовленную из оцинкованной стали. Или же в железобетонный стакан, закладываемый при строительстве здания. Его размер по диаметру 700—1450 мм. Перед монтажом рекуператора предварительно закрепляют кожух, защищающий от попадания в каналы посторонних предметов.

Для перемещения воздуха прокладывают два воздуховоды. Первый — главный, приточный. Он большего диаметра. Служит для забора и разделения потоков воздуха каждому потребителю. Второй — меньшего диаметра для отвода использованной атмосферы. С целью бесшумной эксплуатации и предотвращения образования конденсата трубопроводы полностью изолированы. Укрепляя трубы за подвешенным потолком, они «съедают» размер комнаты по высоте на 20 см. Большая протяжённость воздухопроводов, создаёт увеличенное сопротивление потоку воздуха. В таком случае устройство комплектуют дополнительными вентиляторами, поддерживающими необходимый напор.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
