Трубы для вытяжки — выбор пластиковых вентиляционных труб

Системы вентилирования в кухне

Для кухонных агрегатов используется роторная конструкция, содержащая различные лопасти. Это помогает созданию направленного воздушного потока:

  • аксиальные устройства встречаются чаще всего. Продвижение воздушного потока происходит вдоль оси с лопастями. Можно устанавливать в любом помещении, как в частных домах, так и в квартирах;
  • радиальные – имеют спиральные лопасти, используются на больших кухнях;
  • диаметральные – отличаются цилиндрической формой ротора и загнутыми внутрь стенками;
  • канальный крыльчатый вентилятор устанавливается непосредственно в вентиляционную шахту. Не влияет на внешний вид кухни, снаружи располагается только защитная решетка.

Схема системы вентиляции на кухне

Вентиляторы можно устанавливать на окно, наружную или внутреннюю стену. Монтировать его следует вблизи варочной поверхности, как можно выше.

Лучше выбирать вентиляторы для вытяжки 100 мм. Такой диаметр подходит практически ко всем вентиляционным выходам.

Прямоугольные и круглые воздуховоды

Полезная информация ›

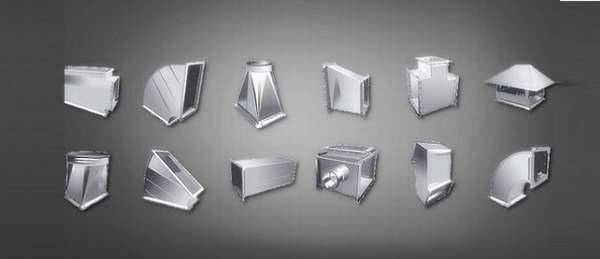

Воздуховоды (прямые и фасонные части) прямоугольного и круглого сечения изготавливаются определенных размеров и видов, установленных:

  • ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»
  • ТУ 36-736-93 «Воздуховоды вентиляционные металлические»
  • СНиП 2.04.05-91 «Отопление, системы вентиляции, кондиционирование»

У круглых воздуховодов есть существенные преимущества перед прямоугольными . В большинстве случаев прямоугольный воздуховод может быть заменен на круглый без увеличения створа прохода воздуховодов. При расчете монтажных створов для прямоугольных воздуховодов не учитывают высоту фланцев — 40-60 мм и необходимую монтажную зону для закручивания болтов по углам фланцев. Это пространство можно использовать при замене на круглые воздуховоды с ниппельным соединением. Круглые воздуховоды с ниппельным соединением не имеют выступающих частей и требуют сушественно меньше пространства для монтажа систем вентиляции. Практически всегда пакет круглых воздуховодов занимает меньше пространства, чем соответствующие по площади сечения прямоугольные воздуховоды

Это особенно важно для стесненных подшивных потолков, коридоров и шахт, где воздуховоды устанавливаются в несколько слоев

Площадь поверхности круглого воздуховода на 12% меньше плошади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода 1:4 разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.

Для тепловой и противопожарной изоляции круглых воздуховодов достаточно более тонкого слоя изоляции, чем для прямоугольного при равных требованиях. Значительно уменьшается и расход изоляции.

Чем меньше периметр прямоугольного воздуховода, тем больше удельная (на 1 м2 поверхности воздуховода) стоимость фланцев и крепежа. Наиболее дорого обходятся воздуховоды периметром 1600 мм.

При деталировке используются только стандартные фасонные детали минимальной длины.

Круглые прямые участки заказываются максимальной длины, удобной для перевозки (4-6 п.м.). Помните, что чем длиннее используемый воздуховод, тем меньше мест соединений, утечек воздуха и дешевле монтаж систем вентиляции.

Прямоугольные воздуховоды имеет смысл использовать только при их периметре свыше 1600 мм. При этом использование воздуховодов длиной 1250 мм позволяет увеличить их жесткость и избавиться от проблем «хлопающих» воздуховодов. При соотношении сторон более 1:3 используются дополнительные стойки жесткости. Эти меры застрахуют вас при вводе систем в эксплуатацию от дополнительных работ.

Использование стандартных узлов позволяет «пережить» любые изменения в проекте и работать с «листа» без каких-либо потерь. При изменении проекта все демонтированные воздуховоды могут быть использованы повторно, так как они стандартные. При работе с «листа», имея некоторое количество стандартных воздуховодов, можно тут же начать монтаж, а затем довезти необходимые детали.

Чем больше доля стандартных деталей, тем меньше будут отходы при монтаже.

При проектировании современных систем вентиляции и кондиционирования воздуха возможно используются любые фасонные детали сетей воздуховодов, поскольку существующие технологии производства круглых воздуховодов позволяют изготовить эти детали с высоким качеством.

Пример замены воздуховодов прямоугольного сечения на воздуховоды круглого сечения

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Нужна консультация? Звоните:

+7(495) 118-26-34

Отзывы о :

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

  • Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
  • Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
  • Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

  1. Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
  2. Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
  3. Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой – через соединитель СКП.

Сборка системы

Вентиляционные трубы пластиковые для вытяжки устанавливают после оштукатуривания стен до проведения чистовой отделки. Согласно разработанной ранее схеме, собираются трубы, переходники в единую систему. В противоположных стенах делают отверстия для притока и оттока воздуха.

Хомутами или кронштейнами вся система крепится к стенам или потолку. Устанавливают дополнительное оборудование. Вентиляторы соединяются с трубами. К всасывающему устройству необходимо прикрепить фильтр, калорифер, рекуператор или кондиционер (оборудование выбирается на этапе планирования).

Воздуховоды нужно соединить с отверстием ввода воздуха. При необходимости на трубы устанавливается изоляционный материал. Стыки нужно промазать силиконом. При монтаже нужно учитывать особенность движения воздуха (по спирали).

Правильно подобранные и установленные вентиляционные трубы пластиковые для вытяжки способствуют хорошему самочувствию людей, находящихся в помещении. При этом в доме не образуется сырость и плесень. Зная, как выполнить монтаж, каждый сможет собрать систему самостоятельно.

Пластиковые воздуховоды

Эти воздуховоды будут служить долго. Очень долго. Они не гниют и не ржавеют вообще. И если в других случаях есть риск повредить хрупкий пластик во время эксплуатации, то в вентиляционных конструкциях, трубы прячутся в запотолочное пространство, кирпичные шахты или в стены каркасных домов. То есть возможность причинить им вред – минимальная.

К тому же пластиковые трубы – лёгкие, что важно, когда конструкция нависает над людьми, да и перевозить и устанавливать проще. Легко режутся, что тоже удобно при монтаже сложных разветвлений

Легко режутся, что тоже удобно при монтаже сложных разветвлений.

Технология сборки и соединения – простейшая.

Гладкая поверхность внутри – отлично проводит воздух, не тормозя поток.

Очень медленно засоряются, чистка требуется редко.

Провисание — не больше 4 %.

Размеры выпускаемых прямых участков по длине бывают от 3 до 12 м. Сечение – от 16 до 1600 мм. Также продаются всевозможные фасонные детали, повороты и переходники.

Если сюда добавить самую низкую стоимость, то становится понятно, почему пластиковые трубы – лидеры вентиляционных систем.

Текстильные вентиляционные трубы

Новинка в вентиляции — трубы из технического текстиля. Такие воздуховоды устанавливаются на приточную часть и благодаря особым свойствам равномерно распределяют воздух по всему объему помещения. Более распространены текстильные воздуховоды круглого, полукруглого или четвертькруглого сечения, но технически возможно производить и прямоугольные.

Характеристики текстильных воздуховодов:

  • работают в диапазоне -40 +280 градусов;
  • устойчивы к воздействию влаги и химических веществ;
  • антибактериальны;
  • обладают небольшой массой;
  • текстильные вентиляционные трубы отличаются высокой пропускной способностью;
  • легко ремонтируются и очищаются;
  • служат дольше 10 лет;
  • комбинируются с воздуховодами и элементами из любых материалов;
  • могут быть различных цветов.

Благодаря разнообразию окрасок во многих случаях вентиляцию из текстильных труб не нужно обшивать коробами. Она аккуратно и гармонично вписывается в интерьер. Трубы специального назначения обладают антистатическими, антикоррозийными или противопожарными свойствами.

3 Сечение воздуховодов

Выбирая сечение трубы для вытяжки на кухне, учитывают в первую очередь расположение воздуховода. Если речь идёт о небольшой зоне под потолком, можно воспользоваться компактными каналами прямоугольной формы. Они без проблем монтируются в самых труднодоступных местах. Под подвесным потолком легко разместить плоскоовальный воздуховод.

Таблица расчета скорости воздушного потока

В продаже представлен широкий ассортимент изделий, имеющих прямоугольное и квадратное сечение. Такая форма более привычная, вот только они менее практичны.

Размеры пластиковых труб с прямоугольным сечением

  1. 1. При движении загрязненного воздуха по каналу возникают посторонние шумы.
  2. 2. Прямые углы отрицательно влияют на возможность беспрепятственного доступа воздушных масс, что чревато основательным падением вентиляционного оборота.

Для круглых труб минимально рекомендуемое сечение – 150 мм. В данном значении уже предусмотрена устойчивость к сопротивлению ветра. Компоненты вентиляционной системы должны справляться с ветровыми порывами, которые местами могут достигать до 30 м/с.

Габаритные типоразмеры длин и диаметров круглых ПВХ воздуховодов

Размеры воздуховодов зависят от рекомендаций и требований для жилых объектов. Приток свежего кислорода должен обеспечиваться на уровне следующих значений:

  • на 1 жильца должен приходится объем в 60 м3/час;
  • на квадрат жилого помещения – 3 м3 чистого кислорода.

Для грамотного подбора диаметра вентиляционной трубы имеет смысл учесть табличные данные, приведённые ниже.

Специалисты рекомендуют пользоваться следующей формулой:

П = Р/(3600*С)

  • П – величина поп. сечения, в м2;
  • С – скорость движения кислорода в канале, м/с;
  • Р – объём расхода воздушных масс, м3/ч.

Краткий обзор материалов

Ассортимент труб как гибких, так и жестких очень большой, работать с ними несложно, поэтому их по достоинству оценили потребители. Они уверенно вытесняют из сферы частного строительства стальные аналоги. Для их производства используют такие полимеры, как полипропилен (PN), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Наибольшим спросом пользуются трубы ПВХ.

Разбор труб из поливинилхлорида

Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают путем ввода в состав пластификаторов. Температура стеклования у него довольно высокая — 75⁰С.

В нормальных условиях разложение материала происходит десятки лет, но при температуре от 160 до 180⁰ С он начинает разрушаться очень быстро. Из-за этого его нельзя применять для устройства вентиляции в помещениях типа сауны, где температура пара иногда достигает 200⁰.

Прямоугольную ПВХ трубу соединяют через переходники. При прохождении через нее воздуха она остается неподвижной, поэтому вытяжка почти не шумит

При распаде материала высвобождается оксид углерода (СО), вдыхание которого сопровождается удушьем, хлористый водород (HCl), образующий в среде с высокой влажностью соляную кислоту — невидимую жидкость, заявляющую о себе едким запахом. Соединение очень негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях может резко ухудшиться зрение.

Из этого можно сделать вывод: ПВХ труба отлично подходит для вытяжки, но только в тех местах, где температурный порог не превышает +120⁰С. Противопоказаны для этих труб и отрицательные температуры.

Полипропиленовые вентиляционные трубы

Полипропилен — стойкий полимер, самый твердый из пластиков и легко поддающийся трансформации. Его размягчение происходит при 140⁰С. Плохо выдерживает полипропилен отрицательные температуры — сразу становится хрупким, ломким, поэтому подходит только для внутреннего применения.

Для устройства вытяжки берут полипропиленовые трубы с обозначением PN10. Этот тип характеризуется такими размерами, как диаметр наружный — 2-11 см, толщина стенок — 0,19-1 см.

Полипропилен — безопасный, надежный и просто идеальный материал для формовки. На фото вентиляционные трубы и элементы пластиковой вентиляции

Трубы, изготавливаемые из полипропилена, бывают однослойными и многослойными. К первым относятся изделия с маркировкой:

  • РРН — выполнены из гомо пропилена;
  • РРВ — материалом для изготовления служит блок-сополимер полипропилена;
  • РРR —изготовлены из статистического сополимера полипропилена;
  • РРs — при изготовлении применен трудновоспламеняемый материал.

Многослойные трубы армируют фольгой и стекловолокном. Они имеют повышенную жесткость и небольшой коэффициент температурного расширения. Изделия из полипропилена менее крепкие, чем из ПВХ, поэтому у них толще стенки и стоимость их выше.

Трубы для вентиляции из полиуретана

Характеристики труб из полиуретана во многом схожи с трубами из ПВХ. Они пластичны и износостойки, им можно придать любую форму. Главное отличие — это способность оставаться в неизменном виде до достижения температуры 280⁰С. При превышении этого порогового значения полиуретан становится очень опасным для здоровья, поскольку выделяет соединения азота.

На трубе из полиуретана даже под воздействием высоких напряжений не появятся трещины. Ее можно как угодно сгибать, но как только исчезнет нагрузка, первоначальная форма изделия возвращается

Их используют на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высокая.

Характеристика труб из фторопласта

Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовали себя в температурном диапазоне от -40 дл +140⁰С. Фторопласт признан самым скользким полимером, этот факт даже зафиксирован в книге Гиннеса.

Фторопластовые трубы исключительно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях

Они устойчивы к воздействию агрессивных щелочных и кислотных паров, поэтому незаменимы для вытяжных систем на химических промышленных предприятиях. Диаметр изделий колеблется в пределах от 15 до 60 см. Ввиду высокой стоимости их нерационально использовать в частном секторе. Также ограничением для их применения является их повышенная газопроницаемость.

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

  • отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
  • снижение влажности и температуры воздуха у плиты для более комфортной работы;
  • обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
  • увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
  • обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
  • создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

  • над газовой плитой – 0,75-0,85 м;
  • над индукционной или электрической плитой – 0,65-0,75 м.

Вытяжка для кухни с воздуховодом: формы воздуховодов

Вытяжные воздуховоды отличаются также формой сечения. Фактически существует 3 типа изделий.

  1. Круглые. Идеальный вариант для комнат с высокими потолками. Для кухонь с низкой потолочной зоной они не используются, ввиду громоздкости. Если выход вентиляционной системы имеет прямоугольную форму, потребуются дополнительные переходники, муфты, соединительные элементы.
  2. Прямоугольные. Прямоугольный воздуховод традиционно размещают за шкафами. Конструкции имеют секционную форму с переходниками. За счет этого можно сконструировать изделия любого уровня сложности. Неплохо себя зарекомендовали для вытяжки на кухне с невысокими потолками. Главный недостаток – невысокая производительность в сравнении с другими по форме изделиями.
  3. Овальные. Речь идёт о комбинированных решениях, в которых сочетаются преимущества и недостатки круглых каналов.

Плоский воздуховод представляет собой ответвление прямоугольных изделий. Их главные достоинства – компактные размеры, благодаря чему без проблем скрываются от посторонних глаз. Традиционно производятся в 3 типоразмерах:

  • 20660 мм – одни из самых крупноразмерных конструкций, представленных на рынке. Преимущественно такими решениями комплектуются мощные вытяжные системы, обеспечивающие воздухообмен больших объёмов.
  • 120х60 мм – плоские воздуховоды для вытяжки с пропускной способностью до 350 м3/ч.
  • 110х55 мм – самые популярные бытовые изделия. Максимальная производительность не превышает 300 м3/ч.

Существует огромное количество, благодаря чему установить воздуховод не составит особого труда

Очень важно грамотно подобрать конструкцию и размеры воздуховодов для кухонной вытяжки

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м³/ч;
  • коттеджи – 500-2000 м³/ч;
  • офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.
