Как производится монтаж воздуховодов: установка гибких и жестких каналов вентиляции

Общеобменная (приточная – вытяжная) система

Устраняет и возвращает равный объем, что обеспечивает нужный баланс во время её функционирования.

Главные виды общеобменного вентилирования:

  1. Вытяжная – удаление из эпицентра загрязнений.
  2. Приточная система – используется в тех ситуациях, когда есть нужда ассимилировать избыток влаги или тепла, а также разбавить очищенным, уже отработанный воздух.

Вытяжная система выводит использованную массу воздуха. Вытяжка состоит из вентилятора, решеток, каналов, образующих сеть, решающая проблему с выводом.

Цель приточной вентиляции – подача свежего и чистого воздуха. Совместное использование предполагает полную балансировку их производительности.

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

  • Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
  • Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
  • Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
  • Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
  • Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Компоненты вентиляционных систем.

Конструктор, из которого монтируется любая вентиляционная система, включает три основные группы комплектующих
элементов. В частных случаях – одну или две из них:

  • Вентиляционные решётки
    – начальные входные элементы системы, закрывающие отверстия, через которые осуществляется вытяжка
    застоявшегося воздуха при естественной тяге.
    Сюда же относят регулируемые решётки и устройства, дозирующие объём удаляемого воздуха (так называемые
    анемостаты);
  • Воздуховоды
    – жёсткие трубы и фитинги из пластмассы круглого или прямоугольного сечения. По собранному из них каналу
    удаляется загрязнённый воздух. Производятся также гибкие гофрированные воздуховоды, изготовленные из прочной алюминиевой фольги
    либо многослойной металлизированной полимерной пленки. Они обладают рядом преимуществ перед жёсткими
    пластмассовыми, о которых будет сказано .
  • Приточно-вытяжные вентиляторы – устройства принудительной тяги. Устанавливаются на входе/выходе вентиляционной системы или непосредственно в вентиляционный канал.

В дальнейшем будем рассматривать компоненты вентиляционных систем одного из лидеров производства в России ERA Group торговой марки ЭРА.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

  • Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
  • Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
  • Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
  • Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.

Конструктивные особенности канальных вентиляторов

Если у себя дома для улучшения вентиляции граждане могут обойтись самыми простыми осевыми вентиляторами, установленными в окне или форточке, то в местах более-менее «густонаселенных», мощности таких устройств, скорее всего, уже не хватит — потребуются специальные воздуховоды, для того, чтобы доставить (или удалить) воздух. Но для того, чтобы обеспечить постоянный проток воздуха по этим коммуникациям, потребуются уже встроенные в них вентиляторы.

Канальные вентиляторы отличаются от обычных «осевых» тем, что могут создать более высокое давление, позволяющее «проталкивать» воздух по системе каналов-воздуховодов. Но это давление обычно все-таки меньше, чем у вентиляторов других конструкций (радиальных и центробежных) вентиляторов, поэтому такие приборы все-таки лучше не ставить в очень длинных длинных каналах-воздуховодах. К тому же они мало шумят и и удобны при монтаже.

Канальные вентиляторы, установленные в воздуховодах, могут совмещаться с системой кондиционирования, что делает их незаменимыми в офисах и увеселительных заведениях.

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

  • ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
  • ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

  • Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
  • Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом. Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы кондиционирования‚ с их помощью подключают кухонные и промышленные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная. Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой. Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м. Крепят их разными способами

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали. Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками. Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен. Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции. Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном типе воздуховодов.

а-з — установка горизонтальных воздуховодных каналов; и-к — вертикальных каналов; а, и — крепление к стенам; б, в, г, к — фиксация к колоннам; д, в — к перекрытиям; е, з — к формам и прогонам;Конструктивные элементы: 1 — консоль; 2 — тяга; 3 — хомут; 4 — воздуховод; 5 — траверса; 6 — стяжной болт; 7 — накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Специфика монтажа гибких воздуховодов

Помимо стандартной техники безопасности, существуют некие рекомендации, которые следует учитывать, при монтаже воздуховодов. Основные из них:

  1. При сгибании воздуховода, должен образоваться радиус изгиба наибольшего значения, так как при малом радиусе изгиба, теряются аэродинамические характеристики участка воздуховода и сети в целом.
  2. Частота установки крепежных подвесных элементов должна обеспечивать условие растянутости воздуховода, а также исключить наличие прогибов.
  3. В условиях, когда необходимо проложить гибкий воздуховод через стену либо другое препятствие, обязательным есть использование гильз — футляров.
  4. Рекомендуется устроить заземление гибкого воздуховода, чтобы не допустить скопления статического заряда на его поверхности.

Неправильный монтаж воздуховодов

Подготовка к монтажу

Сначала надо определиться с формой сечения воздуховода и его размером:
– круглые, диаметром 100 и 125, реже 160 мм;
– прямоугольные сечением 120х60 мм, 204х60 мм.
Размер выбираемого сечения определяется размерами помещения.

Форма воздуховода и канал его прокладки выбираются исходя из пространства, в котором можно незаметно его спрятать. Это, как правило, угол стены и потолка или скрытая за фальшпанелью область.

Причем, в разных частях помещения может оказаться удобной разная форма.
Для этого в конструкторе воздуховодов предусмотрен широкий ассортимент различных элементов:
– набор соединителей труб и фитингов, в том числе с переходом с круглой на прямоугольную, с одного размера на другой;
– повороты (колена) на 90 и 45 градусов, соединители круглой и прямоугольной труб с поворотом на 90 градусов;
– тройники с круглыми и прямоугольными выводами.

Прямоугольная труба, как правило, устанавливается широкой стороной на стену или потолок с тем, чтобы меньше выделяться.

Монтаж воздуховодных каналов хорошо показан в видеороликах производителя.

  • Пластиковые воздуховоды ERA
  • Пластиковые соединительные колена ERA
  • Пластиковые тройники ERA
  • Пластиковые соединители ERA
  • Пластиковые переходники ERA

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

  1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
  2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

  • скоба более 900 мм при двадцати миллиметровых фланцах;
  • скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

  • для 20-мм стыков используется от 700 мм;
  • для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

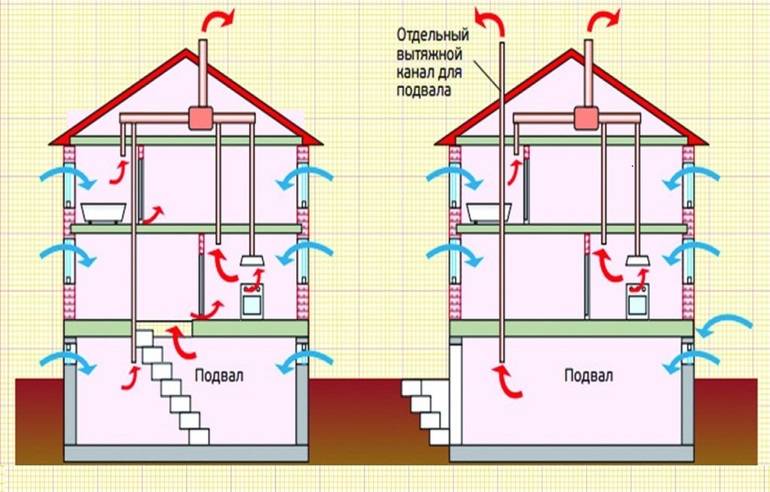

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

  • Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
  • Входное отверстие из комнаты в канал находится под потолочным перекрытием.
  • Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
  • Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Выбор необходимых параметров

При определении трассы и выполнения трубопровода для воздуха приходится решать комплексную задачу по оптимальному сочетанию многих факторов. Основные позиции — жёсткий или гибкий канал, круглого или прямоугольного сечения и какого диаметра.

Подробнее об этих направлениях:

  1. Воздуховод по степени податливости выбирают в зависимости от эксплуатационных условий и сложности трассы. В жёсткой сети для смены направлений используются угловые соединительные элементы. Гибкие рукава обеспечивают беспроблемную прокладку по любому вектору. Существует и комбинированный вариант, когда гофрированная труба стыкуется с жёстким прямолинейным участком. Следует учитывать, что рифлёные стенки снижают скорость воздушной струи.
  2. Форму сечения определяют по пропускной способности: круглая конфигурация обеспечивает проток большего количества воздуха при меньшем сопротивлении. В прямоугольных профилях часть угловой площади остаётся незадействованной, что вынуждает принимать больший типоразмер воздуховода. Но плоские трубы легко спрятать за мебельными или потолочными панелями. Оптимальный вариант — овальное сечение, сочетающее преимущества круглого и прямоугольного торцов воздуховода (высокую проходимость и дизайнерские характеристики).
  3. Размеры вентиляционного канала для бытовых систем проветривания — чаще всего принимают Ø100 мм, что соответствует плоскому 55 х 110. Под такой габарит изготавливаются выходные отверстия вентиляторов, решёток и кухонных вытяжек.

Рекомендуем ознакомиться: Вытяжка для мангала

С технической точки зрения, для бытовых воздуховодов нормальной считается длина 3 м. Увеличение воздушного тракта ведёт к снижению его пропускной способности, т. к. каждый дополнительный метр съедает 10% производительности.

Материалы и инструменты для монтажа

Общая схема устройства системы вентиляции.

Ничего особенного в перечне материалов и инструментов, которые понадобятся при монтаже, нет. Все необходимое вы легко сможете купить в любом магазине для строительных работ:

  • несмываемые маркеры или фломастеры;
  • острые ножницы, нож (и то, и другое);
  • строительный метр;
  • кусачки, чтобы резать проволоку (бокорезы или плоскогубцы);
  • защитные перчатки для работы с изолированными воздуховодами;
  • монтажная лента;
  • затяжные хомуты;
  • крестовая отвертка для фиксирования хомутами;
  • набор кистей, для того чтобы наносить специальную герметизирующую мастику.

Особенности используемых материалов

Используя различные материалы, обращайте внимание на их характеристики, достоинства и недостатки. Учитывайте условия, в которых и будут эксплуатироваться воздуховоды

Если говорить о герметиках на водной основе, то их можно использовать лишь внутри помещений. На их действие высокое влияние оказывает влажность, от нее и зависит время сушки. Зато такой герметик вы можете наносить с помощи кисти, приклеивать его к влажной поверхности. Он легко отчищается, безвреден для окружающей среды, не горюч и бессрочен.

Когда основу герметика составляет растворитель, то он быстрее затвердевает. Это сэкономит время на сушке. Его можно наносить при любых погодных условиях и приклеивать даже к немного жирной поверхности. Недостатком его является то, что во влажном состоянии он очень горюч: использовать его вы сможете только в хорошо проветриваемом помещении (из-за его большой вредности). По сроку службы этот вид герметика более ограниченный.

Схема устройства воздуховода.

Крепежные хомуты, которые просто необходимы, для того чтобы скреплять и стабилизировать гибкие воздуховоды, вы тоже можете найти всевозможных разновидностей. Среди них есть простые стандартные, в виде поворотных колец (это поможет вам сделать так, чтобы углы поворотов крепились без перегибов и без изломов), соединительные и переходные патрубки, а также соединительные кольца (они нужны в случае, когда воздуховод соединяется с воздухораспределительным устройством, таким, как диффузор и другие).

Все они имеют различные виды и характеристики, используются в зависимости от ваших запросов и потребностей.

Соблюдайте главное правило, используя любые мастики, ленты и герметики: обеспечьте сухую, обезжиренную и чистую поверхность.

Сфера применения

Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.

В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.

Гибкие воздуховоды используют:

  • в системах кондиционирования;
  • в нефтеперерабатывающей, химической промышленности;
  • в общественных зданиях;
  • в пищевой промышленности.

В производственных цехах гибкие воздуховоды используют:

  • для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
  • для нагнетания теплого воздуха.

Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.

Подготовка к монтажу

Подготовка к монтажу включает в себя соблюдение целого ряда требований и мероприятий. Прежде всего необходимо подготовить следующий инструмент и материалы:

  • Перфоратор.
  • Шуруповерт.
  • Электролобзик.
  • Пистолет под баллон с монтажной пеной.
  • Измерительные принадлежности – рулетку, строительный уровень.
  • Изоляционную ленту.

По ходу монтажа могут понадобиться дополнительные средства, например отвертка или строительный скотч. Но они, как правило, имеются в арсенале любого мастеровитого мужчины.

Во время подготовки перед монтажом следует ознакомиться с рядом обязательных правил:

  1. Если используются гибкие воздуховоды, то они полностью растягиваются.
  2. При монтаже не допускаются прогибы, они станут естественными препятствиями и причиной потери давления воздуха.
  3. Так как при циркуляции воздуха поверхность металлического воздуховода накапливает статический заряд, то корпус требуется заземлить.
  4. Если воздуховод монтируется между двумя этажами, то гибкие конструкции исключаются.
  5. Если воздуховод проходит через перекрытия, то необходимо использовать жесткие или комбинированные конструкции. Прекрасно зарекомендовали себя специальные металлические проставки.
  6. Если планируется заводка воздуховода с поворотом, то он должен иметь максимально возможный угол, так как при резком повороте возникнет большое сопротивление.

Учитывая эти рекомендации следует приступить к созданию проекта прокладки воздуховода. Для этого необходимо взять листок, карандаш и подробно нарисовать план дома, квартиры или любого иного помещения, где требуется прокладка воздуховода. Согласно плану продумывается проводка воздушной вентиляционной магистрали и точки, где будет установлено дополнительное оборудование, например компрессор или вентилятор.

Номенклатура пластиковых воздуховодных линий, которые дооснащаются уголками и разводками при монтаже

Общие правила по монтажу воздуховода

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:

Акт нормативныйНазвание документа
СП 60.13330Отопление вентиляция и кондиционирование
СП 73.13330.2012Внутренние санитарно-технические системы зданий

Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

  1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
  2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
  3. Канал систем вентиляции должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
  4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
  5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
  6. Жесткие вентиляционные отводы должны устанавливаться в подвальных, цокольных помещениях.
  7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
  8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
  9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

  • потолочная плита
  • потолочные фермы или несущие элементы, закрепленные на них
  • стены
  • пол

При установке системы необходимо соблюдать следующие нормативы:

  • расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
  • расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
  • от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
  • расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
  • все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Когда нельзя использовать канальные вентиляторы?

Как уже говорилось, самое существенное ограничение на использование канальных вентиляторов — это длина воздуховодов, в которых они должны обеспечивать циркуляцию воздуха — желательно, чтобы она не превышата 50-70 метров. Исключением из этого правила является подключение вытяжных воздуховодов к вентиляционным шахтам, обеспечивающим естественную тягу.

Кроме того надо помнить, что категорически нельзя использовать канальные вентиляторы для:

  • перемещения взрывоопасных газов и газовых смесей
  • транспортировки воздуха, засоренного твердыми микро-частицами с абразивным действием.
  • при тепературе перемещаемого воздуха ниже -30С и выше +40С.

Последнее ограчение особенно актуально для т.н. «горячих цехов».

Приточно-вытяжная вентиляция

Схема работы и устройства приточно-вытяжной вентиляции.

Правила обустройства этой вентиляции позволяют производить монтаж оборудования к потолку либо к стене. Для этого применяют кронштейны. Главное – обеспечить отвод конденсата. Фильтры устанавливают сбоку. Рекомендуется производить монтаж конструкции на стальной каркас либо на бетонное основание. Вытяжные и приточные магистрали монтируют к агрегату и выводят наружу через крышу. Сверху ставят специальный нержавеющий колпак. Воздуховоды можно устанавливать горизонтально на чердаке, вертикально в углу комнаты либо в потолке. Современными конструкциями можно управлять через интернет.

Чтобы установить вентиляцию в доме, потребуется произвести некоторые расчеты (сечение, количество воздуховодов). Для этого применяют таблицу кратности воздухообмена. При этом учитывают количество людей, проживающих в доме. Для вычисления производительности системы данные суммируют. Для обустройства вентиляции применяют полиуретановые, полипропиленовые и прочие трубы. Чтобы оформить повороты, разветвления и стыки, применяют муфты, тройники и прочие элементы.

Если производится установка воздуховода с незначительным сечением, тогда применяют в качестве креплений обычные хомуты. Если этот параметр превышает 30 см, тогда используют планки и шпильки. Для коротких воздуховодов на 1 участок применяют 1 крепление. Для тяжелых конструкций используют крепления, которые устанавливают с шагом в 1,3 см.

Монтаж системы производится с учетом типа устанавливаемой конструкции. Для естественной вентиляции характерно наличие вытяжных клапанов. Их монтируют в кладовой и подсобном помещении, на кухне. Каждый клапан оснащен заслонкой и решеткой, которые позволяют самостоятельно регулировать уровень притока и оттока воздушных масс. Специалисты рекомендуют оптимизировать тягу и эффективную работу вентиляции за счет установки вытяжных элементов ниже потолка (на 20 см). В этом случае производится монтаж вытяжных вентиляторов и приточных агрегатов, которые можно купить в готовом виде. Приток воздуха осуществляется с помощью воздуховодов.

Местная вентиляционная система

Подает его в заданные участки и удаляет вредные скопления с очага их возникновения.

В первом варианте – это местный приток, а во втором – выход. Вывод осуществляется благодаря отсосам, которые локализуют примеси и не допускают их распространение по всей территории здания. Роль местных притоков выполняют: оазисы, завесы и души.

Функционирование общеобменной вентиляции не сочетается с дополнительной очисткой,

поэтому ее использование актуально там, где выброс веществ минимальный. Наиболее заметного результата можно добиться, используя тандем из общеобменной и естественной систем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
