Труборез для медных труб: виды, советы по выбору, правила и нюансы использования

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.

При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.

В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Дополнительные параметры выбора

Перед тем, как сделать окончательный выбор, рекомендуется определить:

1. зажимной узел. Различают труборезы:

• с хомутной защелкой, способные фиксировать трубы диаметром до 324 мм. Инструменты полностью обхватывают трубу, что значительно облегчает процесс резки и практически полностью исключает возможность возникновения ошибки;
• с винтовым фиксатором. Инструмент также прочно удерживает трубу, но для его использования требуются начальные навыки;
• с рычажным фиксатором (труба удерживается посредством нажима на рычаг). Преимущественная сфера применения – ручной труборез;

Труборезы с различными зажимными фиксаторами

1. материал изготовления режущего элемента. Чтобы получить качественный срез, не требующий дополнительной обработки, твердость лезвия должна варьировать в пределах 15 – 20 HRC;
2. производитель оборудования. Наиболее надежным и удобным в использовании считаются труборезы следующих брендов Reed (Япония), Exact (Финляндия), Rems и Rothenberger (Германия).

Как пользоваться простейшим ручным труборезом, смотрите на видео.

Определиться с выбором, в том числе определенной моделью того или иного производителя всегда помогут профессиональные консультанты, являющиеся сотрудниками магазинов инструментов.

Изготовление своими руками

Для изготовления инструмента нужно подготовить:

• молоток, отвертку;
• тиски, набор гаечных ключей;
• напильники, надфили;
• ножовку по металлу;
• винты, болты;
• пружины, квадратную катанку;
• металлические полосы.

Главная часть самодельного станка — болгарка.

1. Из металлических полос, квадратной катанки собрать основание с рабочим столом.
2. Поверх рабочей поверхности закрепить тиски.
3. Собрать маятниковый механизм, на котором будет закреплять болгарка.
4. Под нижней частью электроинструмента закрепить пружину.
5. Проверить крепежные элементы, работоспособность резака.

При монтаже системы водоснабжения, канализации, отопления трубки нужно предварительно разрезать по требуемым размерам. Для этого применяются труборезы, которые упрощают процесс, позволяют получить ровные резы.

Смотрите видео о пробной резке трубы труборезами Rems:

Похожие материалы:

Критерии выбора качественного инструмента

Чтобы водопроводная, отопительная или канализационная система была надежной и прослужила длительное время без аварий, без трубореза не обойтись. А особенно важен ровный рез, если трубы подготавливаются для диффузной сварки.

Однако выбирать инструмент для работы необходимо правильно. Как уже говорилось выше, модель должна соответствовать сложности и объему предстоящих работ

Но кроме этого, при покупке прибора следует обратить внимание на следующие моменты:

Гильотинный ручной труборез со стальным лезвием

Цены на гильотинный труборез

гильотинный труборез

Лезвие инструмента должно быть изготовлено из легированной стали.
Каждая модель трубореза имеет два ключевых параметра — это максимальный и минимальный диаметр трубы

При покупке эти показатели следует выбирать так, чтобы один труборез, по возможности, подошел для всех планируемых к монтажу в своих системах труб.
Если решено остановиться на сабельной пиле, то следует обращать внимание на длину приобретаемого полотна для резки труб. Оно однозначно должно быть длиннее диаметра
При выборе ручного инструмента рекомендуется приобретать модель, корпус которой изготовлен из металла, и лучше, если это будет качественный алюминий

Такие труборезы имеют небольшой вес, поэтому работа с ними более удобна и продуктивна. Алюминиевые инструменты отлично справляются с резкой полипропиленовых труб.
Кроме этого, необходимо учитывать, что труборезы могут иметь сменяемые или постоянные лезвия. Со временем эти режущие кромки изнашиваются, притупляются. Постоянные резцы необходимо будет затачивать (а это надо еще уметь делать), а съемные лезвия можно быстро заменить на новые. Если инструмент приобретается для одноразового использования, то стоит приобрести труборез с несменяемым лезвием, просто по той причине, что он дешевле.

Можно привести некоторые рекомендации, какой из труборезов станет оптимальным вариантом для конкретного вида работ (с расчетом на приобретение или взятием в аренду):

• Монтаж канализационной системы в квартире или доме, производимый разово — цепной или роликовый труборез, или сабельная пила.
• Часто выполняемые работы с трубами в частном доме или мастерской, в том числе — с целью оказания услуг — гильотинный или роликовый ручной, электрический труборез, или сабельная пила.
• Для раскроя полипропиленовых труб с диаметром меньше 50 мм — будет достаточно ручного гильотинного трубореза с храповым механизмом.
• Резка труб РР диаметром 50 мм и выше, а также тонкостенных изделий — роликовый или цепной труборез.

Окончательный выбор изделия зависит и от других факторов, а приведенные рекомендации все же являются ориентировочными.

Как согнуть медную трубу в домашних условиях без инструментов

Нет трубогиба, и покупать его ради одного раза не хочется? Можно попробовать согнуть трубу из меди одним из нескольких традиционных способов. Правда для этого нужны хотя бы два условия: физическая сила и некоторые навыки. Медь легко деформируется, поэтому работать с ней рекомендуют очень аккуратно.1 способ. Для него нужна пружина и нагревательный прибор. Пружину лучше найти стальную, прочную, с частыми витками и достаточно длинную. Её помещают внутрь трубы по центру места будущего сгиба. К пружине крепится кусок прочной проволоки, за неё пружину впоследствии можно будет удалить из трубы. Место на трубе, где будет находиться сгиб, нагревают паяльником или газовой горелкой, и плавно сгибают. Затем оставляют до полного остывания. После этого можно удалить пружину.

2 способ. Согнуть медную трубку можно с помощью мелкого речного песка. Его засыпают в трубу, в концы трубы вставляют заглушки и нагревают её в месте сгиба. Профессионалы советуют сгибать трубу «через колено», используя его в качестве упора. Затем изделие остужают естественным способом, или, поместив его в холодную воду. Песок извлекают из трубы после полного её остывания.

Это наиболее простые и часто применяемые способы гибки медных труб без применения специальных инструментов

Следует пользоваться ими очень осторожно, не забывая о том, что работать приходится с горячим металлом

Инструменты для работы с медными трубами — не прихоть, это разумный подход к делу. Тем более, что стоимость ручного инструмента для работы с медными трубами не сильно удорожает монтаж, но значительно увеличивает срок службы трубопровода.

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

• молоток;
• отвёртка;
• напильники и надфили;
• ножовка по металлу;
• тисы;
• гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

• квадратной катанкой 15×15 миллиметров;
• стальными лентами 15×4 миллиметра;
• пружиной;
• ножовочными полотнами;
• винтами М6;
• болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

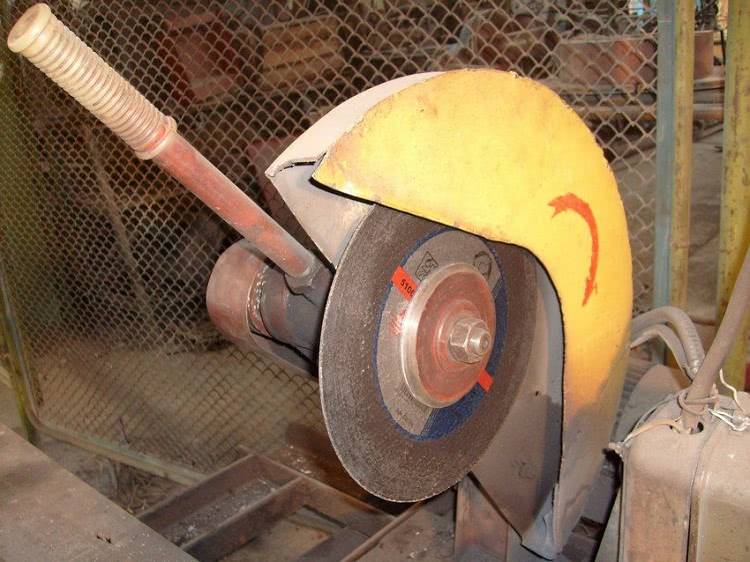

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

1. Их длина — 40 миллиметров.
2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Чем резать полипропиленовые трубы не стоит

Чтобы края у прямолинейных трубных изделий получались ровными, резку не рекомендуется выполнять:

• ножовкой по дереву или металлу;
• электрическим лобзиком даже на тихом ходу;
• электродрелью с дисковой насадкой со стороны внутренней поверхности трубы.

Если воспользоваться такими приборами, края получатся рваными. Их придется тщательно зачищать и выравнивать перед пайкой, чтобы создать надежное соединение.

Отрезание ножовкой

Болгарка также не подходит для резки полипропилена. Причина этому высокая скорость вращения дискового элемента. Из-за этого материал нагревается и начинает плавиться.

Нельзя также использовать режущие приспособления для металлопроката. Они будут рвать полипропилен, так как их ножи не предназначены для работы с полимерными материалами.

Конструктивные особенности труборезов

Производители изготавливают ручные механические и электрические резаки для точного раскроя продукции из полипропилена.

Аккумуляторный резак для полипропиленовых труб

При выборе инструмента учитываются:

• Объем предстоящих работ.
• Качество лезвия. Оно должно быть создано из легированной стали.
• Минимальный и максимальный диаметр разрезаемых труб.

Режущее оборудование обычно создается с металлическим корпусом. Предпочтение у моделей из алюминия. Устройства с корпусом из стали отличаются большим весом.

Поэтому они менее удобны в работе. Тем более при резке труб ПП не нужно прикладывать больших усилий. Алюминиевые корпуса прекрасно выдерживают создаваемые нагрузки.

Выпускаются модели, у которых можно менять режущие части. При больших объемах работ применяется именно такой инструмент. При отсутствии возможности смены лезвия придется покупать новое приспособление. Этот нюанс не учитывается при разовых работах.

Гильотинные

Этот тип инструмента отличается простой конструкцией и способностью точно отрезать прямолинейные трубные детали. Выпускаются ручные и с электрическим приводом гильотинные модели. В конструкции оборудования присутствует лезвие, которое строго перпендикулярно опускается на трубу.

Большинство ручных приспособлений способны разрезать продукцию с диаметром до 70 мм. Выпускается также инструмент, позволяющий работать с деталями сечением 100-150 мм.

Такого диапазона вполне достаточно, чтобы выполнить монтаж водопровода и отопления в квартире или коттедже. Промышленные модели позволяют резать трубы большего диаметра.

Гильотинный труборез состоит из следующих основных частей:

• острое лезвие обычно с тефлоновым покрытием;
• зажим для трубного элемента, открывающийся снизу;
• ручка со штоком, позволяющим создавать плавно увеличивающееся давление.

Гильотинный инструмент не предназначен для выполнения работы в ускоренном режиме. Причиной этому служит шток, который после каждого реза приходится выкручивать в обратном направлении.

Храповые

Такие приспособления конструктивно похожи на ножницы. Устройства имеют две ручки и одно лезвие. В конструкции присутствует также полукруглый упор для размещения разрезаемой трубы.

Ножницы полипропиленовых труб

Храповый механизм — это трещотка. Он плавно двигает нож при минимальных прикладываемых усилиях. С помощью такого инструмента обычно разрезают трубы диаметром от 15 до 30 мм. Если лезвие тупое, изделие из полипропилена сминается.

При резком нажатии на храповый механизм может произойти деформация стенок трубных деталей. Поэтому работать с инструментом нужно максимально аккуратно. Также труборез держать строго перпендикулярно относительно оси.

Даже небольшое отклонение в сторону приведет к получению косого среза. В этом случае торец приходится подтачивать. Если же он еще и замят, тогда дополнительно используется калибратор для его расправления.

Храповые труборезы изготавливаются также в пистолетном исполнении. Такие модели, позволяют получать более ровный срез при еще меньших усилиях.

В их конструкции присутствует пружина, возвращающая нож в исходное положение. Пистолетные храповые труборезы подходят для нарезки трубных деталей с твердыми стенками большой толщины.

Роликовые

Устройства выполняются в форме крюка, внутри которого располагается один или несколько подвижных колесиков. Разрезаемая труба размещается именно на роликах.

Роликовый труборез для полипропиленовых труб

В конструкции также присутствует острое колесико. С его помощью выполняется раскрой деталей. Режущий ролик размещен на телескопическом удлинителе. Он выдвигается из рукоятки.

Разрез детали трубопровода осуществляется путем поворота роликового приспособления вокруг зажатой заготовки. Количество оборотов зависит от толщины стенок. При этом резец каждый раз подтягивается с помощью поворота винтового механизма.

Роликовый инструмент выполнят быструю резку полипропиленовых труб. Самое главное, точно установить резак на отмеченную линию реза.

Во время раскроя нельзя сильно прижимать ролик к полимерной поверхности. Иначе в материале образуются микротрещины. Из-за них уменьшаются прочностные характеристики, что приводит к образованию сколов.

Отрезать часть прямолинейной детали нужно плавно. Это правила необходимо строго соблюдать при работе с толстостенными трубами большого диаметра.

Изготовление своими руками

Для изготовления инструмента нужно подготовить:

• молоток, отвертку;
• тиски, набор гаечных ключей;
• напильники, надфили;
• ножовку по металлу;
• винты, болты;
• пружины, квадратную катанку;
• металлические полосы.

Главная часть самодельного станка — болгарка.

1. Из металлических полос, квадратной катанки собрать основание с рабочим столом.
2. Поверх рабочей поверхности закрепить тиски.
3. Собрать маятниковый механизм, на котором будет закреплять болгарка.
4. Под нижней частью электроинструмента закрепить пружину.
5. Проверить крепежные элементы, работоспособность резака.

При монтаже системы водоснабжения, канализации, отопления трубки нужно предварительно разрезать по требуемым размерам. Для этого применяются труборезы, которые упрощают процесс, позволяют получить ровные резы.

Смотрите видео о пробной резке трубы труборезами Rems:

Похожие материалы:

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Использование трубореза

Устройство для монтажа и ремонта медных инженерных коммуникаций выполняет такие же режущие действия, как и ножовка по металлу. Однако последний инструмент не позволяет получить идеально ровный рез. В процессе использования ножовки образовываются металлические опилки, а на торцах труб появляются заусенцы. Применение же трубореза позволяет получить:

• аккуратный рез;
• отсутствие опилок;
• ровные торцевые грани;
• рез, строго перпендикулярный оси медного трубопровода.

При монтаже систем кондиционирования и холодильного оборудования большое значение имеет отсутствие металлических опилок при отрезании сегментов труб. Они могут попасть в работающую систему. Это поломка компрессора. Металлические опилки также могут навредить сантехнической системе. Если они попадут в трубу с водой, то существует вероятность заторов.

Использование специального приспособления при работе с медными коммуникациями позволяет существенно уменьшить трудозатраты и сократить время, требующееся для подготовки отрезков трубопроводов определенной длины. Монтажнику или слесарю нужно приложить незначительные физические усилия, чтобы получить необходимый результат.

Специальные режущие приспособления отличаются небольшим весом и размерами. Производители выпускают инструменты в разном исполнении, но каждый из них удобен в использовании.

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.

При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.

В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Как классифицируются труборезы

Перед выбором трубореза необходимо учитывать, что это универсальный инструмент. Понятно, что, монтируя отопительную систему, водоснабжение и канализацию, используют различные трубы, которые, соответственно и нарезаются на куски различными устройствами. Существуют труборезы, которые можно использовать для нарезки нескольких типов труб, но это бывает редко.

В основном, труборез рассчитан на использование при работе с определенным материалом. Поэтому необходимо вначале определиться с типом труб, которые понадобятся вам для работы, и только после этого идти в магазин покупать труборез.

При проведение работ небольшого объема, домашний матер может обойтись роликовым труборезом для стальных труб, который является в этом случае универсальным инструментов – им можно резать не только металлопластиковые, но и медные трубы.

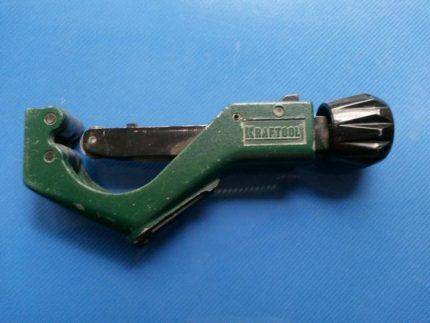

Ручной роликовый труборез для стальных и медных труб

Существуют модели труборезов, которые предназначены для податливых и мягких материалов, которые либо не смогут справиться со стальными трубами, либо их использование ограничится одним разом – на большее их не хватит.

Обзор конструкций труборезов

Нужно отметить, что выбор инструмента по конструктивному исполнению относительно небольшой, несмотря на видимое многообразие предложений в целом. Этот выбор охватывает не более пяти инженерных решений, которые отличаются одно от другого некоторыми нюансами.

Именно под резку медных труб, как правило, применяются конструкции:

• струбцины,
• телескопы,
• роллеры.

Рассмотрим все виды.

Вариант #1 – резаки-струбцины

Струбцины напоминают аналогичный инструмент, широко используемый в слесарном и плотницком деле. Простая конструкция струбцины состоит из скобы и винтового механизма.

Таким инструментом обычно крепят какие-либо детали. Но применительно к труборезам по меди, конфигурация приспособлений несколько изменилась. В рабочей области между лапами скобы были дополнительно введены тонкий дисковый резак и опорные ролики. Так появилась возможность легко и просто резать трубы, в том числе медные, как правило, тонкостенные и небольших диаметров.

Принцип действия струбцины-трубореза прост:

1. Медная труба помещается в область между резаком и опорными роликами.
2. Винтовым механизмом блок с роликами прижимает трубу к лезвию резака.
3. Мастер руками выполняет 1-2 оборота струбцины вокруг оси трубы.
4. Вновь производится «подтяжка» трубы к резаку винтом и повторяется пункт 3.

При помощи струбцины-резака полный обрез тонкостенной трубы получают за два-три технологических прохода. Однако не стоит стремиться отрезать материал как можно быстрее, с минимальным количеством проходов. Напротив, чем меньшим выбирается шаг «подтяжки» опорных роликов, тем более качественным получается срез.

Вариант #2 – телескопические резаки

Телескопы входят в категорию наиболее распространённых конструкций под резку медных труб. Принцип их действия напоминает функционал струбцин. Правда, в отличие от первых конструкций, у телескопов предусмотрена «подтяжка» лезвия резака к телу трубы, в то время как модуль с роликами остаётся неподвижным.

Телескопические резаки обычно используются для работы с трубами малых диаметров (до 52 мм). Поэтому конструктивно они более компактные, облегчённые, удобные.

Пример применения телескопа:

Есть медная труба диаметром 34,92 мм с толщиной стенки 1,2 мм. Требуется отсечь часть трубы под установку фитинга.

1. Вращением винта против часовой стрелки отвести резак от опорных роликов на 40 мм.
2. Надеть труборез на тело трубы и подтянуть резак вплотную к трубной поверхности вращением винта по часовой стрелке.
3. Перемещая инструмент вдоль трубы, установить лезвие резака точно на линию реза.
4. Подтянуть резак винтом до упора и ещё на 0,1-0,2 мм.
5. Прокрутить труборез вокруг оси трубы 1-2 раза.

Далее повторить операции 4-5 до полного отреза.

Как телескопы, так и струбцины-резаки – обе конструкции традиционно оснащаются вспомогательным приспособлением – внутренним гратоснимателем. Приспособлением пользуются для дополнительной обработки труб после обреза или перед пайкой.

В составе телескопических труборезов гратосниматель обычно присутствует как выдвижной элемент, а в конструкциях струбцин этот же элемент имеет откидное исполнение.

Вариант #3 – резаки-роллеры

Относительно новым видом труборезов можно охарактеризовать роллеры, которые отличаются более практичным исполнением в сравнении с двумя предыдущими конструкциями. Предназначены роллеры, в основном, для обработки медных труб малых диаметров (не более 22 мм).

Благодаря небольшим габаритам и дисковой форме корпуса, роллеры удобно помещаются в ладонь мастера. Механика устройства выполнена с поддержкой автоматически изменяемой силы давления на резец в момент прокручивания трубореза вокруг оси трубы.

Надёжный захват приспособления рукой мастера обеспечивается фигурными рёбрами корпуса. Вся механика трубореза заключена в крепкой металлической оболочке. По мере износа режущего диска предусмотрена замена этого элемента.

Достаточно широкие опорные ролики и острый тонкий резец гарантируют качество и точность резки.

Пример использования на практике:

1. Через входной паз надеть устройство на трубу.
2. Скорректировать положение лезвия на точке реза.
3. Плотно обхватить корпус ладонью.
4. Выполнить несколько вращательных движений вокруг оси трубы.

Каких-либо дополнительных действий выполнять нет необходимости до полного отреза.

Труборезы с режущим роликом – инструмент, наиболее востребованный при сборке трубопроводов систем отопления и водоснабжения:

Преимущества и недостатки ручных и электрических моделей

Наряду с ручными труборезами, рынок предлагает и электрические устройства. Рассмотрим плюсы и минусы обоих типов.

К достоинствам ручного инструмента относят:

• Автономность от электропитания.
• Простоту в употреблении, отсутствие необходимости в каких-то навыках и квалификации.
• Невысокую стоимость.

Минусы также есть:

• Просто и дешево можно нарезать трубы только диаметром до 125 мм.
• При больших объемах операций затраты физических сил и рабочего времени будут существенными.

Установка же электрических аппаратов на трубу занимает больше времени, чем проведение самого реза. Задача оператора сводится к нажатию кнопки — труборез через секунды уже отрезает отвод.

Подобными станками можно разрезать отводы огромных диаметров, соблюдая точность всех заданных параметров.

Однако электрические резаки стоят больших денег, покупают их предприятия со значительными объемами работ.

Особенности конструкции труборезов

Медная труба, отрезанная с помощью трубореза, имеет ровный гладкий срез, поскольку инструмент снабжен специальными приспособлениями, снимающими заусенцы, и фаску для дальнейшего выполнения монтажа.

К конструктивным особенностям труборезов относят:

• плавная подача режущего механизма при выполнении работ;
• отсутствие стружки;
• отсутствие потребности крепления трубы в тисках или другом приспособлении при выполнении среза;
• возможность замены рабочего ролика;
• прочность материала рукоятки и режущего элемента;
• точность выполнения реза, относительно оси трубы;
• компактность размеров и удобство использования.

Инструкция по эксплуатации

Ножницы для труб на рынке представлены ручными и электро- моделями. Внимательно ознакомьтесь с инструкцией в упаковке к вашей модели. Нюансы эксплуатации труборезов отличаются, но есть и общие принципы.

Обычно труба помещается в труборез исключительно перпендикулярно. Между торцами должен быть обязательно прямой угол, что особенно значимо при сварных и фитинговых соединениях.

Также необходимо контролировать процесс фиксации ручки инструмента, так как это может повлиять на размер заготовки.

Подробнее с инструкцией по эксплуатации инструмента вы сможете ознакомиться на видео ниже.

Виды пластиковых труб

В бытовых коммуникациях встречаются все виды полимерных и комбинированных трубных материалов, которые предлагает современный рынок. Их назначение ограничено техническими характеристиками материалов. В зависимости от того, при каких условиях (температура, давление, расположение) будет эксплуатироваться система, подбирают материал.

Металлопластик

Металлопластик – это многофункциональные трубы, используются для строительства водопровода, отопления, монтажа теплого пола. Они имеют многослойную структуру (5 слоев) и являются комбинированными. Средний (3-й) слой составляет алюминиевая фольга, которая прочно скреплена клеевой основой с полимером.

Монтаж металлопластиковых труб осуществляется с использованием металлических фитингов. Требования к срезу предъявляются строгие, поскольку от этого зависит качество и долговечность соединения.

Полипропилен

Полипропиленовые материалы широко используются для монтажа водопроводных бытовых сетей. Эти пластиковые трубы собирают с использованием специальных фитингов и диффузионной сварки. От качества среза полипропиленовой трубы напрямую зависит пропускная способность будущего водопровода, количество используемых фитингов, срок службы.

Резка полипропиленовых труб подручными приспособлениями приводит к микротрещинам самой трубы. Это особенно критично, если трубопровод планируется проводить закрытым способом.

Полиэтилен

Различают два вида полиэтиленовых труб – высокого и низкого давления. Полиэтиленовые материалы высокого давления (ПВД) служат для строительства безнапорных коммуникаций, таких как канализация, водоотведение, каналы для прокладки электропроводов.

ПНД – полиэтилен низкого давления является материалом для строительства напорных водопроводных, газовых сетей. Монтаж полиэтиленовых трубопроводов осуществляют на фитингах и сварке. Требования к качеству среза при этом высокие, а материал податливым для резки назвать нельзя.

Поливинилхлорид

Трубы из поливинилхлорида (ПВХ) это надежный материал для монтажа промышленных и бытовых коммуникаций, которые эксплуатируются без нагрева. ПВХ является жестким материалом, который выдерживает значительное внешнее давление. Основные области применения – водопроводные, канализационные, электротехнические сети и строительство артезианских скважин.
