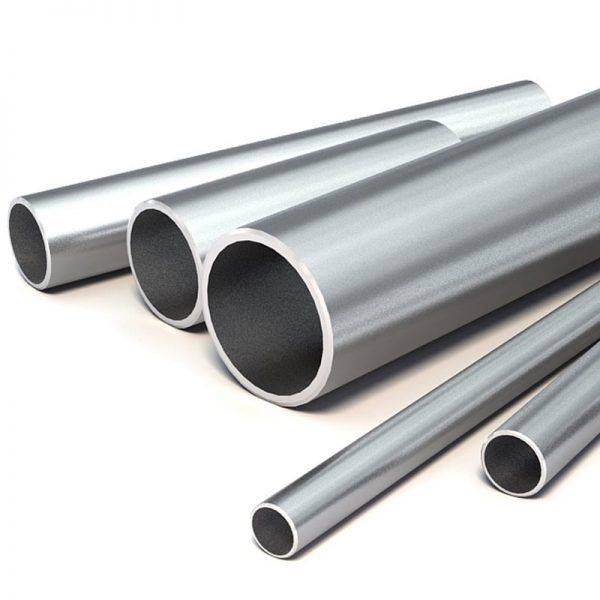

Металлические
К металлическим водопроводным трубам относятся стальные и медные. Первая позиция всегда использовалась чаще второй по одной простой причине – низкая цена изделия. Что не говори, а медный водопровод – удовольствие не из дешевых.
Категория стальных труб делится еще на подвиды. В них входят чисто стальные трубы, из нержавейки, оцинкованные и хромированные. Первая позиция – не самая лучшая, потому что обладает низкой коррозионной стойкостью. Такие трубы сегодня стараются не использовать в виду их небольшого срока службы (до 20 лет) и большого объема работ, связанного с изоляцией, что не только повышает цену, но и увеличивает время сборки водопроводной системы. Трубы из нержавеющей стали слишком дороги, а вот хромированный вариант – оптимальное решение. Такие водопроводные системы прослужат до 50 лет, они стоят недорого, а способ монтажа ничем не отличается от остальных видов металлических изделий.
Что касается способа соединения, то здесь два варианта: сварка или резьбовое соединение. Чаще всего используют именно сварку, как самый надежный вариант, который прослужит столько же, сколько и сам водопровод. Резьбовое соединение на муфты и контргайки проводится в тех местах, где есть необходимость быстро и без проблем провести ремонт части водопроводной линии (к примеру, около насосов или запорной арматуры), т.е. с помощью газового ключа открыл соединение, удалил неисправный насос, установил новый рабочий, после чего все элементы опять соединяются между собой. Правда, необходимо отметить, что именно резьбовые стыки являются самыми опасными в плане не долгосрочной эксплуатации, ведь резьба уменьшает толщину стенки трубы, а значит, и сокращается срок службы данного участка. И еще несколько недостатков стальных труб (кроме нержавейки):
- Со временем внутренний диаметр уменьшается за счет известковых отложений.
- Отсутствие внешней изоляции приводит к коррозии, а это снижение срока эксплуатации. А для внешних водопроводных сетей и непрезентабельный внешний вид.
Научно-технический прогресс не стоит на месте, поэтому недавно на рынке появились трубы для водопровода, которые внешне напоминают стальные, но внутренняя их поверхность обработана футеровочным слоем неметаллического происхождения. Сталь обеспечивает трубопроводу необходимую прочность и жесткость, а неметаллический внутренний слой защищает его от эрозии и коррозии. К примеру, внутренний слой из полиэтилена – это водопровод, который выдерживает давление до 1,6 МПа и температуру до +75С.

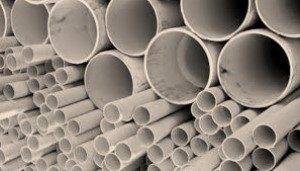

Характеристики пластиковых труб для водоснабжения
Современный рынок водопроводных труб предлагает огромный выбор изделий из пластика разных видов и свойств. Но, несмотря на некоторые отличия между ними, существуют определенные признаки, характеризующие трубопроводы из пластмасс.
Преимущества
Пластмассовые трубы для водопровода имеют следующие положительные качества:
- устойчивость к ржавлению;
- гарантированный срок службы до 50 лет;
- низкая степень теплопроводности;
- гибкость;
- эластичность;
- малый вес;
- простота укладки;
- отсутствие электропроводимости;
- широкое применение внутри и снаружи помещения;
- способность к шумоизоляции;
- гладкое покрытие внутренней поверхности препятствует отложению нерастворимых веществ на стенках и засорению прохода;
- отсутствие реакции с агрессивными химическими средами;
- непригодность для развития бактериальной флоры;
- широкий диапазон рабочей температуры ― от -100°C до +95°C.
Перечисленные особенности позволяют коммуникациям из пластмассы применяться даже в условиях замерзания транспортируемой жидкости. Их целостность в этом случае не будет нарушена.
Пластмассовые трубы реально вам сэкономят бюджет
Недостатки
Среди минусов стоит отметить ограничение рабочей температуры до +95°C. Но эта особенность для водопроводных труб не критична, поскольку транспортируемая жидкость редко достигает такой максимальной отметки.
Пластиковые водопроводные трубы не могут использоваться в противопожарных системах. Они не должны располагаться вблизи от потенциальных источников возгорания, так как некоторые из них лекговоспламенимы.
Схема разводки водопроводной сети
Бывает 2 схемы разводки, выбор которой зависит от параметров трубопровода и интенсивности его использования. У каждого вида свои особенности, поэтому остановимся на них подробнее.
Последовательное соединение
Другое название схемы – тройниковое соединение, так как душ, кран и прочие точки водозабора монтируются последовательно. Преимущество такого способа монтажа в том, что используется меньшее количество соединительных элементов, что снижает стоимость работ.
Недостаток этой схемы в том, что к удаленной точке водозабора будет поступать недостаточно воды, в виду слабого давления. И, если включено сразу несколько точек, тоже заметно снизится давление.
Коллекторное подключение
Здесь задействуется принцип коллектора – каждую линию по отдельности прокладывают к точке водозабора. Преимущество схемы в том, что давление остается стабильным, даже если одновременно активно сразу несколько точек. Минус в том, что потребуется больше труб, да и времени на работы.
Устройство системы водоснабжения
Система водоснабжения призвана обеспечивать получение воды из естественных источников, ее очистку (если этого требуют условия) и доставку ее потребителям. В связи с этим основными элементами системы являются:
- водозаборные и водоприемные сооружения, при помощи которых осуществляется забор воды из естественных источников;
- насосные станции (водоподъемные сооружения), создающие необходимое давление в трубах для подачи воды на необходимую высоту к местам ее очистки, хранения и потребления;
- очистные сооружения, где вода обрабатывается для повышения ее качества в соответствии с требованиями потребителя;
- система водопроводов, осуществляющая непосредственную подачу воды потребителям;
- запасные и регулирующие емкости и резервуары для хранения воды.
Водопроводы в свою очередь разделяются на наружные и внутренние. Наружный водопровод — это комплекс сооружений и устройств для забора воды из источника и доставки ее до места потребления. Внешний водопровод прокладывается, как правило, под землей.
Внутренний водопровод — это система труб и устройств, обеспечивающая подачу воды к санитарно-техническим приборам, прокладывается внутри здания или сооружения.
От типа трубопровода зависит выбор труб, так как изделия для внешних и внутренних сетей эксплуатируются в разных условиях, а значит должны иметь различные характеристики.
Преимущества полимерных труб и технических изделий
Рассмотрим основные достоинства технических труб:
- Небольшой вес делает процесс установки значительно проще;
- Трубы устойчивы к воздействию коррозии;
- Соединение трубных конструкций осуществляется как посредством варки шва, так и с использованием специальных ПВХ фитингов. Это в значительной степени уменьшит продолжительность монтажа;
- Большая продолжительность эксплуатационного периода;
- Благодаря эластичности трубы не будут лопаться при обледенении;
- Установить водопроводную систему из таких труб может любой домовладелец самостоятельно без предварительной профессиональной подготовки;
- Абсолютная безопасность материала. Никакие токсичные вредоносные вещества не выделяются;
- Сравнительно невысокая стоимость трубных конструкций из ПНД.
Достоинства полимерных изделий:
- Высокая продолжительность эксплуатационного периода;
- Сравнительно небольшой вес;
- Устойчивость к воздействию коррозии;
- Невысокая теплопроводность;
- На гладкой поверхности не образуется налет;
- Высокая пропускная способность изделий;
- Сборку и установку можно выполнить без каких-либо трудностей.
Полимерные трубы можно использовать около 30 лет. Для пропиленовых труб свойственна высокая пропускная способность. Металлические конструкции через какое-то время могут забиваться.
Диаметр трубы для водопровода
Геометрические размеры труб для водопровода из разных материалов (металл: латунь, медь, сталь; металлопластик, пластик) по классификации критериев измерения отличаются между собой. Определяющими показателями для изделий, с помощью которых строятся современные внутридомовые водопроводы, являются:
- толщина стенки;
- внутренний (условный) диаметр;
- диаметр условного перехода
- диаметры – номинальный и наружный.
Эти размеры водопроводных труб очень важны, так как без них невозможно состыковать между собой конструкции, изготовленные из разных материалов. Непосредственно соединение пластиковых или металлопластиковых изделий со стальными осуществляется при помощи переходных элементов, которые имеют стандартные характеристики.
Трубные резьбы
Чтобы обозначить размеры трубы для водоснабжения, которые разнятся с общепринятыми, специалисты данной отрасли создали особую систему резьбы. Дилетантам в сантехнической области она кажется запутанной, но в действительности все намного проще, нужно только разобраться. Например, диаметр трубной резьбы в полдюйма имеет показатель до 21 (20,4–20,7) миллиметра. Обозначают его по внутренней величине (1/2″), после чего добавляют “труб.”. Благодаря этому любой специалист понимает, что говорится о продукции, предназначенной для обустройства водопроводных систем. Подробнее смотрите таблицу ниже.
Стальные водопроводные трубы, диаметры и резьбы
| Резьба в дюймах | 2 | 1,5 | 1 | 7/8 | 3/4 | 1/2 |
| Диаметр резьбы в мм | 57,9–58,3 | 45,8–46,2 | 32,7–33 | 29,9–30 | 25,9–26,2 | 20,4–20,7 |
| Внутренний диаметр в мм | 50,8 | 38,1 | 25,4 | 22,2 | 19 | 12,7 |
Приведенная таблица диаметров водопроводных труб из стали дает возможность мгновенно получить необходимые данные. Конечно же, это существенно облегчает подбор требуемой продукции и упрощает проведение монтажных работ.
Диаметр трубы для водопровода, таблица соответствия для медных изделий
Маркировка медных конструкций производится в дюймах по наружному размеру. При этом 25,4 миллиметрам соответствует 1 дюйм. Соответствие двух величин наглядно указано в таблице.
| Мм | Дюймы |
| 35 | 13/8 |
| 28 | 11/8 |
| 22,2 | 7/8 |
| 19 | 3/4 |
| 15,9 | 5/8 |
| 12,7 | 1/2 |
| 9,5 | 3/8 |
| 6,3 | 1/4 |
Размеры водопроводных труб – таблица соответствия для металлопластиковых конструкций
На трубах обозначается транспортируемая среда, вид материала, размер (наружный), давление (номинальное) и прочая информация. С помощью приведенной ниже таблицы размеры водопроводных труб из стали и пластика подбираются для монтажа очень быстро, а главное – абсолютно точно.
| Дюймы | Метрическая система |
| 5 | 110 |
| 3 | 90 |
| 2 | 63 |
| 3/4 | 25 |
| 1/2 | 20 |
| 3/8 | 16 |
Полиэтиленовые конструкции – стандартные диаметры водопроводных труб
Производятся согласно ГОСТ размерами 20–1200 миллиметров. При этом наиболее востребованными считаются следующие:
- ПЭ 80: используются для транспортировки холодной воды (не более +40 градусов), в зависимости от вида могут быть ориентированы на различное (0,32–2 Мпа) рабочее давление;
- ПЭ 63: малоустойчивы к разрушению и растрескиванию, что определяет непродолжительный срок их эксплуатации, по этой причине объем их производства и использования снижается;
- ПЭ 100: применяется для наружных водопроводных систем, размер водопроводной трубы (производится она по технологии экструзии) – от 16 до 110 мм (диаметр водопроводной трубы – ГОСТ 18599 “Напорные трубы из полиэтилена”).
Таблица диаметров трубы для водопровода из полипропилена
На полипропиленовых изделиях наружный размер представлен в дюймах и в обычной для нас системе метрических измерений.
| Метрическая система, мм | Дюймы | Миллиметры изделия |
| 63,5 | 2/1/2 | 50 |
| 38,1 | 1/1/4 | 32 |
| 19,05 | 3/4 | 25 |
| 12,7 | 1/2 | 20 |
| 9,53 | 3/8 | 16 |
Неметаллические трубы
Основным фактором, способствующим повсеместному использованию неметаллических водопроводов, является их долговечность и дешевизна. На внутренних стенках пластиковых изделий не образуется накипь и ржавчина.
Срок их службы может превышать полувековой период, а монтаж и ремонт значительно дешевле металлических аналогов. Более того, обслуживание или замена водопровода из пластика не требует проведения сварочных работ, а значит, будет по силам любому домовладельцу, при наличии некоторого опыта и инструмента.
Полипропиленовые
Этот тип изделия отличается повышенной прочностью и долговечностью. Трубы из полипропилена, используемые для горячего водоснабжения, уверенно прослужат 25 и более лет, а для холодного — свыше 50. Материал очень легкий, что положительно сказывается на удобстве монтажа и транспортировке.
Важным положительным свойством является неизменность характеристик полипропилена даже при резком колебании температур и замерзании воды.
При монтаже полипропиленового водопровода в местах изгиба используют фитинги. Ввиду повышенной жесткости материала сгибание его обычным способом недопустимо.
Полиэтиленовые
Водопровод из этого материала отличается высокой надежностью, благодаря способности выдерживать давление до 16 атмосфер. Несмотря на многие положительные стороны, изделия из полиэтилена, не получили широкого распространения.
Температурный диапазон, в котором они могут эксплуатироваться, находится в пределах от -40 C до +40 C. Учитывая низкую термостойкость, вкупе с достаточно большим показателем линейного расширения, такой водопровод не всегда может быть подходящим вариантом для дома.
К неоспоримым преимуществам полиэтиленового сантехнического узла можно отнести:
- повышенную прочность;
- устойчивость к низким температурам;
- инертность ко многим химическим веществам, присутствующим в воде;
- фитинги, используемые для монтажа, не нарушают проходимости.
Металлопластиковые
Изделие имеет многослойную конструкцию, в которой внешний и внутренний слои из пластика, а посередине — из металла. Благодаря этому достигается повышенная прочность при небольшом весе.
Упругость, присущая металлопластиковым трубам, позволяет придавать им различные формы. К положительным свойствам можно отнести отличную теплопроводность изделия, легкий и удобный монтаж.
Уязвимые места в металлопластиковом водопроводе — соединения
При проведении работ нужно уделять повышенное внимание к качеству установки фитингов. Дело в том, что при резких скачках температур алюминий сжимается быстрее пластика и высокое давление в системе может привести к аварийной ситуации
ПВХ
Трубы из поливинилхлорида во многом превосходят аналоги из пластика по прочности и устойчивости к воздействию агрессивных химических веществ, а допустимое давление в таком водопроводе может достигать 46 атмосфер.
Устойчивость к высоким температурам позволяет использовать водопровод из поливинилхлорида для горячего водоснабжения. Он уверенно выдерживает температуру до 90 градусов Цельсия.
Монтаж не вызывает особых трудностей и произвести все работы с водопроводом из ПВХ можно самостоятельно без сварочных работ. В процессе понадобятся только муфты и уголки, что делает установку более дешевой по сравнению с аналогами, для которых необходимо приобрести фитинги.
Как длина водопровода влияет на диаметр труб
Что касается длины коммуникаций, то здесь достаточно знать следующие правила. Если длина не превышает 30 м, подбирайте трубы с диаметром до 20 мм; если превышает, используйте изделия с диаметрами 25 или 32 мм. В последнем случае можно использовать трубы в совокупности друг с другом. Допускается применять трубы менее 20 мм при длине трубопровода до 10 м.
Почему диаметр труб определяет пропускную способность водопровода
Пропускная способность системы является основополагающей при построении современного водоснабжения. Сегодня принято использовать трубы из пластика. Они не засоряются, не деформируются, сохраняют внутреннюю гладкость на протяжении долгих лет.
Именно поэтому, говоря о пропускной способности, всегда косвенно упоминают показатели диаметра, поскольку больший поперечник изделия обеспечивает большую пропускную способность.
Например, металл подвергается коррозии и засоряется со временем. Соответственно, проход внутри сужается, а значит, снижается выпускная способность.
Особое внимание уделяют системе отопления, построенной на основе пластиковых труб. Как правило, эти системы замкнуты, что предполагает необходимость использовать равномерную циркуляцию
Как обозначается диаметр и системы перевода
В современных системах водоснабжения частных домов и квартир применяют как пластиковые, так и металлические трубы. Пластиковая труба, исходя из своего диаметра и толщины стенки, маркируется как Д20*3,4. Из этой маркировки мы понимаем, что ее наружный диаметр составляет 20 мм, при этом толщина стенки – 3,4 мм. Чтобы узнать внутренний диаметр изделия, необходимо от наружного диаметра отнять значение, полученное из 3,4 х 2.
В маркировке металлических труб обозначений гораздо больше. Они бывают усиленные, маркируемые буквой “У”, легкие с буквой “Л”, с наличием резьбы “Р” и другие варианты. В маркировке трубы обязательно указывается государственный стандарт, или тех. условия, согласно которым она изготовлена.
Расчет системы, будь это пластиковая труба или металлическая, исчисляется из диаметра условного прохода. Этот показатель называется Ду и является универсальной величиной для водопроводных и газовых металлических труб.
Если рассматривать эти значения с точки зрения системы перевода значений, то величины Dу и D отличаются только тем, что пластиковая труба более гладкая, поэтому количество потерь напора в трубах здесь меньше.
Информация на видео поможет разобраться с маркировкой труб и правильно выбрать необходимый диаметр:

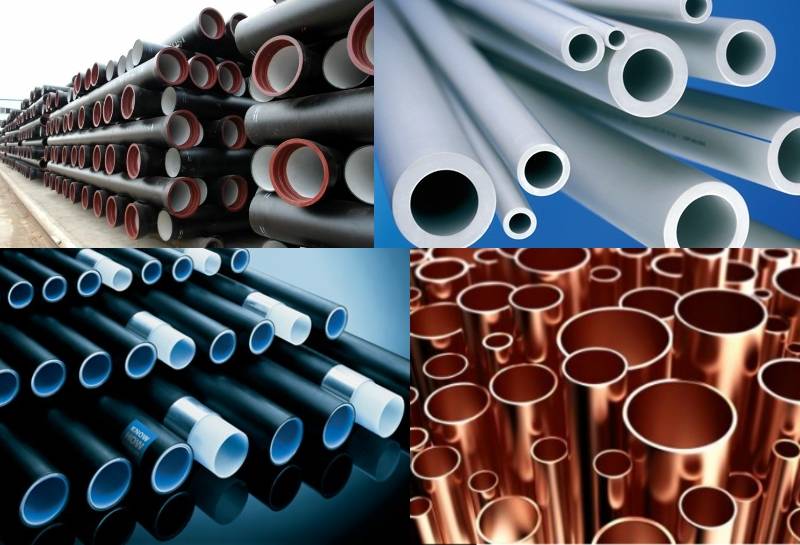

Разновидности труб
Еще в последнее десятилетие прошлого века не задумывались о выборе труб для оснащения подземных водопроводов. Повсеместно использовались в основном только металлические коммуникации. Сегодня выбор настолько разнообразный, что даже строители не всегда правильно определяют из каких труб обустроить подземный водовод. Производители предлагают следующие разновидности коммуникационных изделий:
- полипропиленовые;
- металлопластиковые;
- поливинилхлоридные;
- металлические;
- полиэтиленовые.
Все виды представленных в перечне труб имеют свои модификации. Подбирать комплектующие для подземной коммуникации следует с учетом их характеристик, типа грунта, в котором будет вестись прокладка водоводной системы.
Полипропиленовые трубы
Выпускаемые производителями изделия широко распространены из-за простоты монтажа. Существует три разновидности:
- полипропиленовые;
- армированные стекловолокном;
- усиленные алюминиевым слоем.
Обычные пропиленовые трубы PP используются в подземных коммуникациях для холодного водоснабжения. Изделия имеют повышенный коэффициент линейного тепло-расширения. Не рекомендуются для передачи горячей воды.
Армированные стекловолокном PPFIBER применяются для подземных трубопроводов холодной и горячей (до +90℃) жидкости. Коэффициент тепло-расширения в два раза ниже, чем у обычных полипропиленовых труб. При монтаже следует учитывать эту особенность.
Полипропиленовые с армослоем из алюминия PPALUX используются в горячем водоснабжении, с T℃ жидкости +95. Высоко-стойкие к повышенному давлению при нагреве. Могут использоваться и для передачи холодной воды, но экономически невыгодны.
Металлические трубы
Высокая прочность металлических труб позволяет выдерживать гидроудары, избыточное давление, внешнее механическое воздействие. Достоинства впечатляющие, но водопроводные системы, смонтированные под землей, требуют регулярного техобслуживания, проведения периодических ремонтов. Основные недостатки металлических коммуникаций:
- корродирование, внутреннее и наружное;
- образование конденсата;
- появление и постоянное нарастание отложений извести и других твердых частиц;
- сложность монтажа.
Стоимость трубопроводов из металла значительно выше пластиковых аналогов. Для подземной магистрали лучше выбрать современные материалы.
Металлопластиковые трубы
Изделия выполнены в виде трехслойной конструкции. Внутри и снаружи металлопластиковые трубы сделаны из слоев пластика. Внутри них расположена оболочка из алюминия.
Мягкий металл предоставляет возможность изгибать трубы. Одновременно алюминий усиливает конструкцию. Делает трубу устойчивой к внешним механическим воздействиям.
Основные преимущества металлопластиковых труб:
- малый вес;
- длительная эксплуатация;
- простой монтаж;
- невосприимчивость к примесям в воде.
Следует учитывать, что большие температурные скачки могут сильно повредить трубопроводную систему. Обычно металлопластик выбирают для трубопроводов разводящих холодную, горячую жидкость внутри помещений с круглогодичной плюсовой температурой.
Полиэтиленовые трубы
Пластиковые изделия относительно новый вид продукции, отличной альтернативе металлоконструкциям. Материал не ржавеет, с течением времени в нем не образуются течи, пробоины.
Основные особенности пластиковых подземных коммуникаций для транспортировки воды:
- низкая стоимость;
- простой монтаж;
- установка без спецоборудования;
- легко найти комплектующие для сборки трубопровода.
Для подземной магистрали водовода лучше всего подходят полиэтиленовые изделия низкого давления ПНД PN10. Они не изменяют качества передаваемой жидкости. Высокая плотность изделий, расчитаны на давление до 10 атм., не влияет на их гибкость. С использованием трубогиба можно легко придать трубе нужную форму. Следует учитывать, что полиэтилен чувствителен к холоду, поэтому подземным коммуникациям требуется надлежащая теплоизоляция.
Виды водоснабжения в частном доме
Существует 2 варианта водоснабжения в частном доме:
- Подключение к центральной системе. В этом случае, хозяину нужно вызвать специалистов, которые подведут воду к дому. Ему останется только сделать разводку по дому.
- Автономный вариант. В этом случае, придется вложить большое количество средств, чтобы сделать колодец или пробурить скважину. Однако, несмотря на высокие затраты на установку, не нужно каждый месяц платить за воду, такое водоснабжение не зависит от внешних факторов. Если скважина попала в чистый источник, гарантирована чистая вода.
Для водоподведения, нужно получить соответствующие разрешения.
Водоснабжение частного дома своими руками
Требования к трубам водоснабжения и их разновидности
В индивидуальных домах для подачи горячей и холодной воды используют несколько разновидностей труб. Их физические параметры обеспечивают длительный эксплуатационный срок при заданных температурных и напорных характеристиках рабочей среды.
Основные требования к трубопроводам по СНиП 2.04.01-85:
- Они должны выдерживать рабочее давление в сети не менее 4,5 бар при температуре холодной воды 20 °С в течение 50 лет эксплуатации.
- При постоянной температуре горячей воды около 75 °С расчетный эксплуатационный срок трубопровода не должен опускаться ниже 25 лет.
СНиП 2.04.01-85 также устанавливает, каким должен быть внутренний водопровод. Он допускает применение полимерных труб из полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ), полибутилена (ПБ), металлопластика, стеклопластика, прочих пластиков и их композитных соединений.
Из металлов допускается прокладывать трубопроводы из меди, бронзы, латуни, стали с наружным и внутренним антикоррозионным покрытием.
При использовании в горячем водоснабжении данным условиям удовлетворяют не все трубы, поэтому часто трубопроводы с горячей и холодной водой монтируют из разных материалов.
Несмотря на широкий ряд труб, разрешенных для укладки внутреннего водопровода, их применение ограничивает следующий важный фактор.
В итоге в списке труб, из которых можно сделать водопровод, должны отсутствовать все металлические изделия. Также не подойдут и полимеры, армированные металлами — полипропилен с алюминиевой оболочкой и металлопластик.
Если исключить из рассмотрения редкие и соответственно малоиспользуемые трубы из полибутилена, стеклопластика, клеевого поливинилхлорида, то ответ на вопрос, какие трубы лучше выбрать для водоснабжения, станет очевиден.
Используемыми останутся два вида труб, и это полипропилен ПП и полиэтилен низкого давления ПНД. Каждый из этих материалов благодаря толстым стенкам имеет низкую теплопроводность — 0,25 Вт/м·°С у полипропилена и 0,32 Вт/м·°С у полиэтилена низкого давления.
Рис. 2 Примеры прокладки наружной водопроводной магистрали
Медь
Превосходными получаются водопроводные трубы для горячего водоснабжения из меди. Хотя не все могут себе это позволить.
Соединение труб и фитингов осуществляется вальцеванием, прессованием и иными способами. Но наиболее практичными для домашнего водопровода являются капиллярная пайка и резьбовые соединения.
Трубы гнутся под требуемым углом. Для этого их подогревают паяльной лампой.
Не каждый владелец квартиры или дома умеет паять медь. Причем для этого необходимо иметь специальное оборудование. Поэтому приходится приглашать специалистов.
Если вы решили соединить элементы при помощи гаек, то это будет вам по силам. Но при таком методе увеличивается масса используемой меди, что бьет по семейному бюджету. Одна гайка может стоить от 50 руб.
Фитинги для соединения пайкой продаются от 100 руб. за шт., резьбовые фитинги – от 200 руб. за шт., трубы – от 250 руб./м.
Медные трубы служат более 50 лет. Они не окисляются, если обработаны фосфором. В ином случае образуется окисная пленка, но она же защищает трубы от дальнейших химических реакций.
Медный водопровод рассчитан на температуру до +250 °C и давление свыше 200 атм в зависимости от толщины стенки трубы.
Внешний вид изыскан и способен напомнить времена самоваров. Медь начала использоваться для водопровода в XIX веке. Какие трубы нужны для водопровода? Те, которые удовлетворят ваш вкус.
Таблица размеров медных труб для водопровода.
