Розетки для работы на улице
Если Вы являетесь обладателем частного дома, загородной усадьбы или обычных 6-ти соток с вагончиком, тогда нет необходимости говорить о разнообразии ситуаций, когда “под рукой” нужна простая розетка. Дабы избежать закупку 100-метровых удлинителей, рационально установить необходимое количество розеток на внешней стороне любого объекта.
Влагозащищённые розеточные блоки можно устанавливать практически куда угодно: стена здания, на деревянной опоре беседки, на “палубе” мини-бассейна, внутри каменной/кирпичной опоры забора, на внешней стороне стены гараж или иного подсобного помещения.
Инновационные технологии проникают везде и повсюду, не отстают в этом плане даже такие общественные места как парки, скверы, набережные. Теперь нет нужды бежать домой чтобы зарядить любимый девайс
В такие розеточные разъёмы легко можно подключать фактически любой электрический инструмент или специальное оборудование, которое является более экономичным в части потребления энергоресурсов в отличии от устройств на бензиновых и дизельных моторах.
Например, в розетку включаем электропилу, электрические ножницы-секаторы, электрический мангал и печь, погружной насос и нагнетательный водяной/воздушный компрессор. Переходим к пассивному отдыху – в такие розетки легко подключаем выносную аудио-систему, телевизионную панель и многое другое.
В независимости от цели эксплуатации “уличной” розетки, рекомендуем придерживаться некоторых замечаний по выбору места и способу монтирования электрического разъёма:
- розетку желательно устанавливать под любым выступом или козырьком;
- высота от поверхности земли минимум 75-80 см (учитываем возможный уровень снежного покрова);
- кабель для розетки должен быть с защитным заземлением;
- подводка провода в розетку исключительно снизу – это позволит стекающей воде не попасть внутрь электрического оборудования.
Внутри розетки должны быть предусмотрены защитные мембраны, а контактная группа изготовлена из бронзы или какого-либо медного сплава. Такая “уличная” влагостойкая розетка интегрируется в индивидуальный пакетник – это позволит обезопасить остальную часть сети электропитания в случае неисправности.
Кухня
Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.
Про дизайн розеток на кухне на видео:
Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.
В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:
- Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
- Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.
Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.
Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.
В условиях кухни
Существуют требования ПУЭ-7, актуальные для данного помещения.
При монтаже электроточек минимальное расстояние должно составлять:
- от выключателей и розеток до газопровода: 0,5 м;
- до мойки и водопровода: 0,6 м.
Этим, требования нормативных документов в отношении кухни исчерпываются. Но есть и другие правила, диктуемые жизненным опытом и здравым смыслом.
Кухню разделяют по вертикали на три зоны, это обусловлено двумя факторами:
- имеется много мебели, блокирующей доступ к нижней части стен;
- установлено много электроприборов: для удобства пользования их требуется разнести.
Вот эти вертикальные зоны:
- нижняя: 10-15 см над полом. Здесь монтируют розетки для постоянно работающих приборов — холодильника, электроплиты, посудомоечной машины. При таком подключении риск зацепиться за провод минимален, поскольку он почти весь лежит на полу;
- средняя: 1-1,3 м над полом. Устанавливают выключатели освещения и розетки для стоящих на столах приборов — блендера, кофеварки, тостера, электромясорубки и пр. Указанная высота является условной. Она зависит от высоты столов и рабочих поверхностей: розетки и выключатели должны быть чуть выше;
- верхняя: 2,0-2,5 м над полом. Здесь устанавливают розетки для подсветки рабочей зоны, кондиционера, вытяжки и т.п. Такое размещение удобно по двум причинам: можно использовать модели с коротким проводом, а розетки скрыты мебелью и потому не портят интерьер.
Весьма удобны встраиваемые розеточные блоки, монтируемые в столешницу или шкаф. Блок подключается к розетке на стене (в нижней зоне) и работает аналогично удлинителю с несколькими розеточными гнездами. За ненадобностью он задвигается под столешницу или в шкаф, так что на поверхности остается только элегантная крышка.
Финальные действия
Стиральную машину необходимо проверить во всех режимах работы. Это поможет исключить все проблемы и разрешить их на начальном этапе, также это поможет увидеть поломку ранее.
Стиральная машинка: незаменимый в быту аппарат
После успешной установки, не нужно забывать о правилах безопасности, которые должны выполняться всегда, чтобы машина прослужила долгое время.
- Правило 1. Обязательно проверьте исправность розетки и шнура. Это поможет избежать замыкания.
- Правило 2. Нельзя допускать перегибания сетевого шнура. Прижатый шнур может повредиться, что повлечёт за собой пожар.
В заключении нужно отметить, что самое главное в установке стиральной машины — это соблюдение всех правил и мер безопасности. Только при точном следовании правилам можно добиться успешного результата и увеличить срок работы стиральной машины.
Как правильно установить розетку в ванной комнате
Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.
Расположение розеток в ванной комнате
Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.
И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.
Зоны в ванной комнате согласно ГОСТ Р 50571.11-96
Итак:
- Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
- Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
- Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
- Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
- Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.
Технические условия для подключения электроприборов в ванной комнате
Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.
Итак:
Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.
На фото представлены розетки открытого типа исполнения
- Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
- Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
- Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.
Автомат УЗО на 30мА
Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

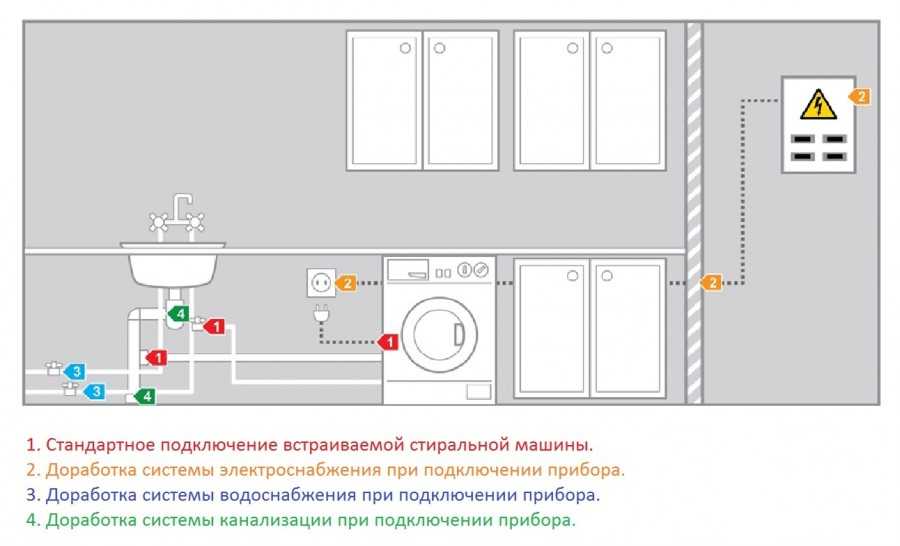

Установка стиральной машины на кухне
Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.
Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.
Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.
Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.
Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.
Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.
Отверстие в стене
Провода
Для проводов нужно «проложить путь» к внешнему электропитанию. Тут два варианта:
- сразу продолбить отверстие насквозь;
- или пустить провода по стене под потолок, а там уже вывести наружу;
Первый способ быстрее и проще, но он оставляет заметные следы и плохо сказывается на внешнем состоянии стены, которые нужно будет заделывать.
Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.
Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.
Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.
Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее.
Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.
Основные параметры безопасной проводки
Проводка в ванной должна быть не только безупречно функционирующей, но и безопасной.
Выбор типа электропроводки
В старых зданиях, возводимых несколько десятков лет назад, в основном применяли провода с алюминиевыми жилами. Они не подходят для подключения современного мощного оборудования. Стиральную машину допускается подключать только через трехжильный кабель с медной сердцевиной.
Согласно пункту 7.1.40 действующего ПУЭ в помещениях с повышенной влажностью монтаж проводки рекомендуется осуществлять закрытым способом. Для этого идущий от распределительного щитка кабель размещают в выбранной в стене шробе таким образом, чтобы он был скрыт и даже частично не выходил на поверхность.
Такая мера защищает кабель от непосредственного контакта с водой, которая известная своими отличными проводниковыми качествами.
По этой же причине при прокладке в выдобленном в древесине канале, например, не допускается размещать электропровод в металлорукаве или в полости стальной трубы. Провод нельзя фиксировать металлическими скобами, лишенными резиновых прокладок. Сами крепежные скобы должны иметь антикоррозионное покрытие.
Определение сечения кабеля
Чтобы электропроводка выдержала высокую нагрузку от мощного бытового агрегата, следует грамотно рассчитать сечение кабеля. Его определяют по такому же принципу, что и при установке любой другой электротехники, беря в расчет предполагаемую нагрузку. Мощность стиральной машины указана в прилагаемой к ней инструкции.
Для прокладки электролинии используют только лишенный дефектов целостный провод. Все места состыковки тщательно обматывают электроизоляционной самоклеящейся лентой.
Не допускается присутствие в санузле и распределительных коробок, внутри полого корпуса которых по схеме соединяются кабели подключаемых устройств. Распределительные коробки всегда размещают за пределами санузла.
Порядок действий при определении сечения кабеля:
Узнают мощность подключаемого электроприбора. В большинстве случаев она не превышает 3 кВт.
В соответствии со справочными таблицами подбирают сечение кабеля.
При подключении блока розеток определяют суммарную мощность «запитываемых» от них приборов после чего, ориентируясь по тем же справочным таблицам, определяют допустимое сечение кабеля.
Даже если машинка потребляет меньшее количество энергии, опытные мастера рекомендуют делать запас по мощности. Ведь не исключено со временем морально устаревший агрегат может быть заменен на более высокомощное новое оборудование.
Для подключения рекомендуется использовать только медный провод. В сравнении с алюминиевым «собратом» он предпочтительнее тем, что имеет лучшие электропроводящие свойства.
Медный провод способен при меньшем сечении выдерживать высокое напряжение: на 1 мм сечения 2 кВт нагрузки. А потому места уложенный в штробе провод будет занимать в два раза меньше. К тому же он устойчив к окислению и по заверению электриков имеет срок службы свыше 30 лет.
Мощность УЗО и автомата
Кабель, ведущий отдельную линию в санузел, подключают к внутриквартирному распределительному щитку через устройство экстренного отключения (УЗО).
Ток утечки защитного устройства для подключения линий, когда нужна быстрая защита, должен составлять 10 мА. Это обусловлено тем, что санузлу свойственна повышенная влажность, в связи с чем комната относится к числу помещений повышенной опасности.
Раздражающее действие переменного тока человек ощущает уже при величине в 5-7 мА.
Если же санузел «запитывается» групповой линией, максимальный ток утечки для подключения электропроводки должен составлять 30 мА. Такие устройства дешевле, чем 10 мА, но и срабатывают не так быстро.
Для установки частных домах и квартирах чаще всего применяют модели, совмещенные с автоматом для защиты проводки – дифференциальные выключатели.
Модульные устройства обеспечивают защиту по трем «фронтам»: от перегрузки электросети, от превышения допустимой величины утечки тока и от короткого замыкания на линии.
В случае отсутствия в квартире стационарного УЗО в распределительном электрощитке, применяют УЗО переносного типа. Их подключают к существующей розетка, а затем уже производится подключение электрообрудования.
Но само по себе УЗО не является полноценной защитой. Для предохранения проводки и самого агрегата от короткого замыкания устанавливают отдельный автомат защитного отключения.
Традиционно используют автомат на 16А. В любом случае номинал рабочего тока УЗО должен быть на одну категорию выше, чем номинальный ток вводного автомата.
Функции бра
Выбирать светильник необходимо в зависимости от следующих функций:
- Местное освещение. Чтобы обеспечить локальное освещение, бра используют как дополнение к основному источнику. Обычно светильники крепят для чтения книг, освещения предметов интерьера. Можно выбрать и два одинаковых прибора, которые размещаются над кроватью на одинаковом расстоянии.
- Создание определенной атмосферы. Светильники способны придать торжественный вид, создать интимную обстановку. В данном случае бра надо выбирать под стиль люстры. Обычно покупают светильники из одной коллекции.
- Основной источник освещения. В маленьких комнатах люстра может выглядеть громоздко, поэтому желательно выбрать настенный бра. Он будет основным и единственным источником света.
- Элемент декора. Иногда главной функцией бра считается украшение помещения. Тогда его надо подбирать под стиль комнаты или использовать в качестве яркого аксессуара.
- Зонирование. Применение таких светильников позволяет разделить пространство на зоны для отдыха, работы или чтения книг.
При выборе бра надо учитывать и число ламп. Если настенный светильник будет единственным источником освещения, то лучше выбирать многорожковую люстру. Светильники с одним плафоном используются для небольших комнат или применяются с другими приборами – бра, лампами, торшерами, спотами.
Требования к розеткам
Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.
Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.
Электропроводка
Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.
Токовая утечка возникает в таких случаях:
- пользователя ударило током;
- замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
- контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).
Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.
Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.
Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.
УЗО для розеток в ванной комнате
Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.
Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).
Разделение на зоны
ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.
В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.
Характеристика области применения:
- зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
- зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
- зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
- территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).
Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.
Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.
Устанавливаем розетки
Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.
- Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
- Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.
- Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
- нет возможности приобрести влагозащитные розетки;
- есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
- Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.
Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.
Места установки точек подключения
При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.
При выборе места точки подключения ориентируются на такие параметры:
- Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
- Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.
При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».
Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.
Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства
При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.
Согласно ему помещение делят на 4 зоны:
- Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
- Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
- Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
- Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.
Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.
Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ
Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:
- Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
- Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.
Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.
Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса
