Маркировка автоматических выключателей: как правильно подобрать автомат для проводки

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

U=400V — номинальное рабочее напряжение

Icn=6000А — наибольшая отключающая способность

50/60Гц — частота работы электросети

I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

На что обращать внимание при выборе?

Подбирая КЩ, следует руководствоваться следующими факторами:

1. Способ крепления корпуса. Если планируется установка на бетонную стену панельного дома, то следует отдать предпочтение боксу, предназначенному для навесного монтажа. В противном случае, велика вероятность нарушения целостности несущей стены. Помимо этого, существенно осложнится сам процесс установки.

Соответственно, при монтаже в пустотелую стену, например, перегородку из гипсокартона, выбирается встраиваемая конструкция.

1. Расчетное число юнитов. Их количество определяется характерными особенностями электропроводки. Как правило, каждая линия подключается на отдельное защитное устройство. Рекомендуется оставлять запас 20-30%, на случай возможной модернизации внутренней сети с целью подключения каких-либо электроприборов, например кондиционера или бойлера. Замена КЩ требует больше усилий, чем установка еще одного модуля АВ.
2. Выбор класса защиты. Он определяется в зависимости от эксплуатационных условий. Если планируется размещение внутри помещения, можно ограничиться категориями IP30-40. Для внешнего электрощита требуется более высокий класс защиты (IP44-65).
3. Выбор материала. Здесь также стоит руководствоваться местом размещения. Если щит предполагается устанавливать внутри жилого дома, то, с эстетической точки зрения, предпочтительней пластмассовый корпус Металлические боксы более подходят для гаража, мастерской или другого подсобного помещения.

Правильный выбор КЩ очень важен, поскольку после его установки и подключения быстро заменить электрощит не представляется возможным.

Поскольку щиток относится к электрооборудованию, то к нему, в обязательном порядке, должен прилагаться технический паспорт, в котором отражается следующая информация:

• название модели;
• данные о производителе;
• технические параметры (допустимая величина напряжения, тока и частоты) и код технических условий;
• присвоенный класс защиты;
• дата производства.

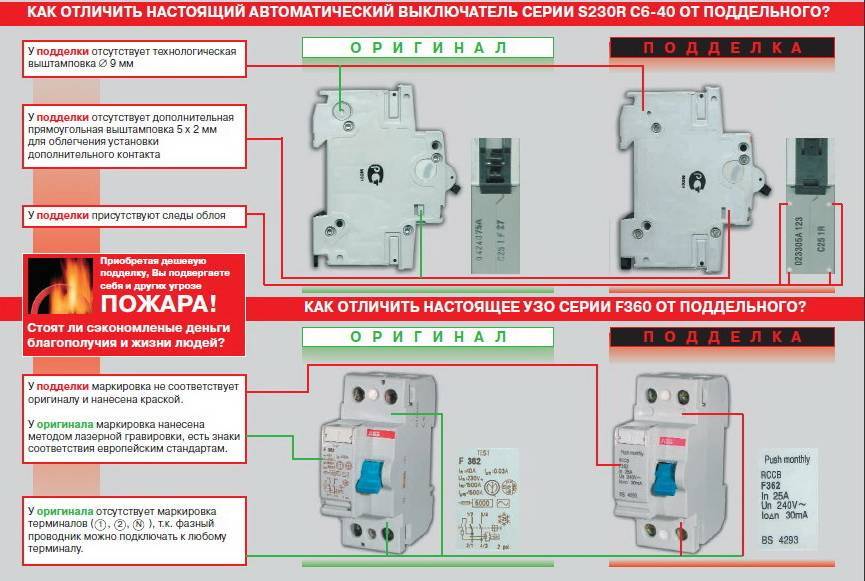

Отсутствие паспорта говорит о том, что изделие, скорее всего, является контрафактным, и его технические характеристики могут не соответствовать нормам. Например, при производстве использовалась не огнеупорная пластмасса.

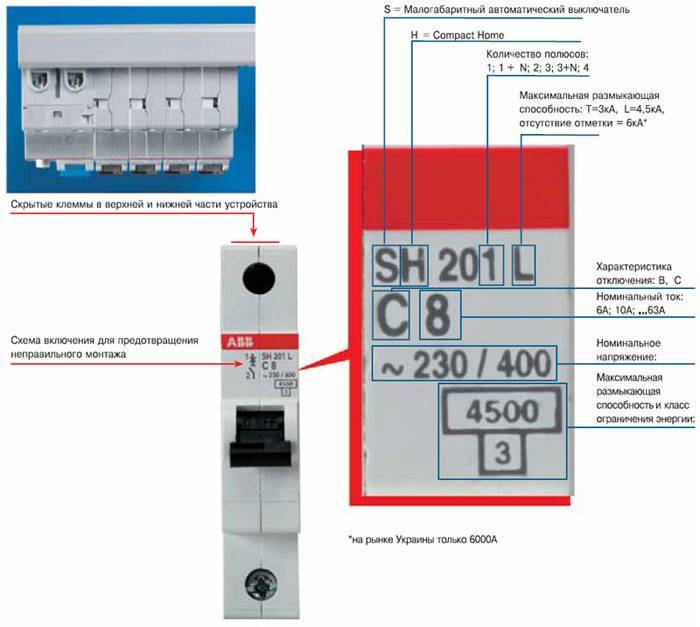

Маркировка автоматов

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

• наименование изготовителя или торговый знак;
• обозначение типа, каталожного номера или номера серии;
• значение номинального напряжения;
• значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
• значение номинальной частоты;
• значение номинальной наибольшей отключающей способности в амперах;
• схема соединений, если правильный способ соединения не очевиден;
• значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

• номинальный отключающий дифференциальный ток;
• уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
• номинальную наибольшую дифференциальную включающую и отключающую способность;
• кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
• символ «

» – для ДВ типа АС;

• символ для ДВ типа А.

Расшифровка обозначений автоматических выключателей

Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

Пояснения к условному обозначению АВ приведены в таблице.

Символ	Расшифровка
ВА47	Обозначение серии выключателей
Х1	Тип выключателя
Х2	Число полюсов
Х3	Буква «N» при наличии полюса без расцепителя
Х4	Тип защитной характеристики
ХХ5	Номинальный рабочий ток
УХЛ3	Обозначение климатического исполнения и категории размещения (по ГОСТ 15150)

однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

Вид электромагнитного расщепителя (кривая отключения)

Следующий параметр, по которому производят выбор автомата защиты — вид электромагнитного расщепителя. Он отвечает за задержку, которая возникает при срабатывании. Она необходима чтобы избежать ложных отключений во время старта моторов различного оборудования.

При включении мотора холодильника, посудомоечной или стиральной машинки, ток в цепи кратковременно возрастает. Это явление называют пусковыми токами, а превышать рабочее потребление они могут в 10-12 раз, но длятся очень недолго. Такое кратковременное повышение вреда не наносит. Так вот, электромагнитный расщепитель должен иметь задержку, которая позволяет игнорировать эти пусковые токи. Отображается эта характеристика латинскими буквами B, C, D. Эта буква ставится перед номиналом автомата защиты (ми фото). Выбор автомата защиты по этому признаку несложен. Надо только знать характер планируемой нагрузки:

• Автоматы категории В отключают питание если номинальный ток выше в 3-5 раз. Такие автоматы можно использовать если к линии не подключено оборудование большой мощности, имеющее электромоторы. Например, на освещение, на розеточные группы, в которые включается маломощная техника. Также их ставят на выделенные линии, к которым подключается мощная бытовая техника, но не имеющая моторов — электроплиты, варочные поверхности, духовые шкафы.

  Буква возле номинального тока обозначает тип электромагнитного расщепителя

• Пакетники категории С сработают, если ток станет больше в 5-10 раз. Они выдерживают старт компрессора холодильника и морозильной камеры, любые другие моторы бытовой техники.
• Защитные автоматические выключатели класса D разомкнут контакты если ток станет больше в 10-20 раз. Их устанавливают в основном на предприятиях, имеющих мощное оборудование. В электропроводке частного дома его имеет смысл поставить только в гараже или мастерской. Если вы там используете какие-то мощные устройства.

Собственно, выбор автоматического выключателя в данном случае прост. На линии освещения достаточно установить автоматы категории B, на остальные можно ставить C.

Виды автоматических выключателей

На рынке предоставлено большое количество различных изделий. Все они имеют свои отличительные особенности. Чтобы не ошибиться с выбором следует разобраться в их отличительных характеристиках.

На всех устройствах имеется буквенная маркировка. Для защиты домовой электропроводки используются устройства имеющие маркировку «B». На их отключение потребуется от 5 до 20 секунд, а отклонение тока от номинального значения будет составлять 3-5 единиц. К общепромышленным относится изделие имеющий маркер с буквой «C». Они срабатывают через 1-10 секунд, когда ток отклонится от номинального значения на 5-10 единиц. Такое устройство применяется при нормальных нагрузках и считается универсальным. В промышленности применяют автоматы категории «D». Они срабатывают мгновенно, если значение тока превысило свое номинальное значение в 14 раз.

Так же выключатели можно разделить по числу полюсов. От этого значения будет зависеть число проводов, которые можно подключить к устройству. Для защиты определенного участка цепи применяют однополюсные изделия. Их конструкция считается самой простой. К ним можно подключить только 2 провода: один будет служить входом, а другой выходом. Однополюсный автомат не дает гарантию полной защиты, поскольку при его отключении происходит разрыв фазы, а ноль остается подключенным. Когда необходимо полное отсоединение от электросети используют двухполюсные устройства. В случае аварии или короткого замыкания произойдет полное отключение электропроводки. Отключив такой автомат можно проводить ремонтные работы или подключать оборудование. Если электрическая сеть имеет три фазы, то здесь устанавливаются трехполюсные автоматы. Такой вариант устройства применяется в промышленных масштабах.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Маркировка автоматов

Маркировка автоматического выключателя

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

• наименование изготовителя или торговый знак,
• обозначение типа, каталожного номера или номера серии,
• значение номинального напряжения,
• значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения,
• значение номинальной частоты,
• значение номинальной наибольшей отключающей способности в амперах,
• схема соединений, если правильный способ соединения не очевиден,
• значение контрольной температуры окружающего воздуха, если она отличается от 30 °С,
• степень защиты, если только она отличается от IP20,
• для выключателей типа D максимальное значение тока мгновенного расцепления, если он выше, чем 20In,
• значение номинального импульсного выдерживаемого напряжения Uimp.

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

• номинальный отключающий дифференциальный ток,
• уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока),
• номинальную наибольшую дифференциальную включающую и отключающую способность,
• кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току,
• символ «~» для ДВ типа АС,
• символ для ДВ типа А.

Расшифровка обозначений автоматических выключателей

Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

Пояснения к условному обозначению АВ приведены в таблице.

Символ	Расшифровка
ВА47	Обозначение серии выключателей
Х1	Тип выключателя
Х2	Число полюсов
Х3	Буква «N» при наличии полюса без расцепителя
Х4	Тип защитной характеристики
ХХ5	Номинальный рабочий ток
УХЛ3	Обозначение климатического исполнения и категории размещения (по ГОСТ 15150)

Примеры записи обозначений АВ:

• однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
• четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 – 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

• Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
• Две морозильные камеры, мощностью 200 Вт;
• Духовка, мощностью 3,5 кВт;
• При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Автоматические выключатели

Каждому, кто сталкивался с электропроводкой, приходилось слышать об автоматических выключателях или автоматах

В первую очередь грамотный электрик всегда посоветует отнестись к выбору столь важной части электросети с особой щепетильностью. Так как впоследствии именно этот нехитрый прибор может избавить от многих неприятностей

Совершенно неважно, какого рода проводятся электромонтажные работы — ложится ли новая проводка в только что построенном доме, заменяется старая, модернизируется щиток или прокладывается отдельная ветка для слишком энергоёмких приборов — в любом случае особое внимание необходимо уделить подбору автомата по мощности и прочим параметрам

Предназначение устройства

Любой современный автомат имеет две степени защиты. Это означает, что помочь он сможет в двух, наиболее распространённых ситуациях.

1. Первая, подразумевает перегрев проводки в результате прохождения по ней токов, больше номинальных. К чему это может привести, догадаться несложно: перегорание кабеля, а в итоге короткое замыкание или вообще возгорание.
2. Вторая ситуация, предотвратить которую способен автоматический выключатель, это короткое замыкание, вследствие которого сила тока в цепи может увеличиваться на огромные значения, а это чревато в лучшем случае выходом из строя всего электрооборудования. В худшем — возгоранием электротехники, а от неё и всего помещения. Говорить же о целостности проводки и вовсе не приходится.

Таким образом, автомат способен защитить не только личное имущество, но в некоторых случаях и жизнь. Хотя для этого необходимо провести грамотный расчёт автоматического выключателя по мощности и ряду других параметров. А также не стоит брать автомат «с запасом», так как при критических значениях токов в сети он банально может не сработать, что равнозначно его отсутствию.

Принцип работы

Основной задачей защитного выключателя является отсечение подачи электрического тока от подающего кабеля в сеть потребителя. Происходит это благодаря расцепителям, находящимся в теле автомата. Причём существуют два вида таких частей:

1. Электромагнитные, представляющие собой катушку, пружину и сердечник, который при превышении номинальных токов втягивается и через пружину разъединяет контакты. Происходит это практически мгновенно — от 0,01 до 0,001 секунды, что способно обеспечить надёжную защиту.
2. Биметаллические тепловые — срабатывают при прохождении токов, превышающих предельные значения. При этом биметаллическая пластина, являющаяся основой такого расцепителя, изгибается и происходит разрыв контактов.

Виды АВ и их особенности

Учитывая разнообразие электросетей и определённых ситуаций, автоматы могут быть разных видов. Принцип их работы ничем существенным не отличается — срабатывают всё те же расцепители, но в зависимости от ситуации и ряда других нюансов используют разные их вариации.

Так, для стандартной однофазной сети напряжением 220 вольт выпускаются однополюсные и двухполюсные АВ. Первые способны разрывать лишь один провод — фазу. Вторые могут работать и с фазой, и с нулём. Безусловно, предпочтительнее использовать второй вариант. Особенно, если дело касается помещений с повышенной влажностью. Конечно, и однополюсный автомат вполне справится со своей задачей, но могут возникнуть ситуации, когда перегоревшие провода замкнут между собой. В таком случае, естественно, фаза будет отсечена, но вот нулевой провод окажется под напряжением, что может быть крайне опасно.

Для трёхфазных сетей напряжением 380 вольт используются трёх- или четерёхполюсные автоматы. Устанавливать их необходимо и на входе, и непосредственно перед потребителем. Как понятно, такие автоматы отсекают все три фазы, подключённые к ним. В редких случаях возможно использование одно- или двухполюсных защитных устройства для отсекания, соответственно, одной или двух фаз.

БУКВЕННЫЙ КОД

Согласно ему автоматы на схемах обозначаются символами – QF :

Q – Выключатели и разъединители в силовых цепях

F – Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

Трафарет Visio Выключатель автоматический.

В состав трафарета Visio Выключатель автоматический, входит три варианта условных обозначений выключателей автоматических:

Условные обозначения автоматических выключателей (вариант 1).

Базовые символы (вариант 1):

Трансформация условных обозначений возможна через контекстное меню фигуры путем включения-отключения следующих функциональных символов и их комбинации:

• Функция выключателя
• Функция разъединителя
• Автоматическое отключение
• Ручной привод
• возможно отключение линии механической связи
• для двухполюсных, трехполюсных и четырекполюсных выключателей имеется переключатель для каждого соответственно: 2P 1P+N, 3P 2P+N, 4P 3P+N

Контекстное меню фигуры условного обозначения выключателя автоматического.

Некоторые из возможных вариантов трансформации фигуры условного обозначения трехполюсного выключателя:

Аналогично, можно получить различные конфигурации условных обозначений и для других выключателей данного варианта.

Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.

Условные обозначения автоматических выключателей (вариант 2).

Базовые символы (вариант 2):

Трансформация условных обозначений возможна через контекстное меню фигуры путем включения-отключения следующих функциональных символов и их комбинации:

• функция выключателя
• для двухполюсных, трехполюсных и четырекполюсных выключателей имеется переключатель для каждого соответственно: 2P 1P+N, 3P 2P+N, 4P 3P+N
• переключатель функции расцепителя:

• электромагнитный;
• тепловой;
• тепловой + электромагнитный;
• остаточного тока (УЗО).

Контекстное меню фигуры условного обозначения автомата.

Некоторые из возможных вариантов трансформации фигуры трехполюсного выключателя (вариант 2):

Варианты условного обозначения автомата трехполюсного

Аналогично, можно получить различные конфигурации условных обозначений и для других выключателей данного варианта.

Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.

Условные обозначения автоматических выключателей (вариант 3).

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’

ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’

в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать

Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Источники

• https://220.guru/elektrooborudovanie/avtomaty-uzo/nominaly-avtomatov.html
• https://sovet-ingenera.com/elektrika/uzo-schet/vybor-avtomata-po-moshhnosti-nagruzki.html
• https://sovet-ingenera.com/elektrika/uzo-schet/nominaly-avtomaticheskix-vyklyuchatelej-po-toku.html
• https://rusenergetics.ru/oborudovanie/nominaly-avtomaticheskikh-vyklyuchateley-po-toku
• https://www.calc.ru/Tablitsa-Dlya-Vybora-Avtomaticheskikh-Vyklyuchateley.html
• https://stroychik.ru/elektrika/vybor-avtomata

электромаркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!
