Принцип работы функции Аквастоп в посудомоечной машине

Что такое Аквастоп

АкваСтоп – это общее название системы защиты бытовых приборов от утечки воды. У разных производителей она имеет разное наименование: Aqua-Stop, Aqua-Alarm, Waterproof, Aqua-Safe.

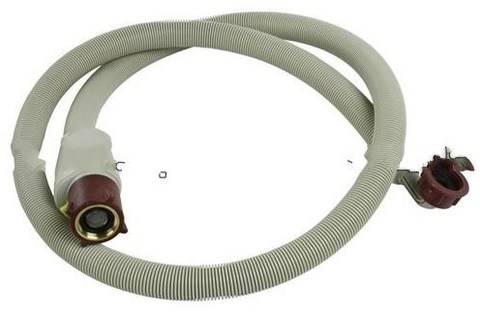

Система выглядит как обычный шланг в защитном кожухе с клапаном, перекрывающим подачу воды в случае разрыва, протекания, трещин на шланге, износа уплотнителя. Основная функция – защита жилья от потопа. Ее устанавливают на стиральные и посудомоечные машинки.

Можно ли обойтись без Аквастопа в бытовой технике? Можно, но это небезопасно. Чрезмерное давление и гидроудары в системе водопровода – частые явления. Последствия могут быть плачевными как для владельца квартиры, так и для его соседей.

Список популярных статей

Зачем нужна посудомойка

15.08.2013 Установка и подключение компактных посудомоечных машин Flavia

18.12.2018 Если слышен шум во время работы посудомоечной машины

31.07.2013 Устройство отдельностоящих и полновстраиваемых посудомоечных машин Flavia

31.07.2013 Посудомоечная машина не работает

20.12.2018 Регулировка высоты корзины (Dual Space) в посудомоечных машинах Flavia

17.12.2018 Как пользоваться моющими средствами для посудомоечных машин «3 в 1»

24.10.2018 Верхний лоток для столовых приборов в посудомоечных машинах Flavia

24.10.2018 Функция Extra Drying в посудомоечных машинах Flavia

22.10.2018 Внутренняя подсветка камеры Inner Light – идеальное решение от Flavia

Почему встроенная или отдельно стоящая посудомоечная машина протекает? Система “Аквастоп”

Если ваша встроенная или отдельно стоящая посудомоечная машина протекает, то справиться с переливами и найти их причину поможет система “Аквастоп”.

Система полной защиты от протечек категории «Аквастоп

» является незаменимым функциональным устройством, помогающим достичь безупречности в работе современных посудомоечных машин

Во время эксплуатации кухонной бытовой техники могут возникнуть разные ситуации, поэтому важно вовремя остановить протечку, а после выяснить и устранить ее причину

Если у вас на кухне установлена отдельно стоящая посудомоечная машина

марки FLAVIA, то вы являетесь счастливым обладателем интеллектуальной техники. При малейшем переливе воды лишняя жидкость попадает в специальный поддон с индикатором-поплавком, который включает автоматику и блокирует работу посудомоечной машины и подачу воды. В рамках инновационных разработок система полной защиты от протечек «Аквастоп» интегрирована в новых моделях серий Kaskata Light и Ivela Light и за прошедший год завоевавших высокое доверие у потребителей.

Часто встречающиеся причины перелива воды и протекания при работе ПММ

Существует два вида причин, по которым может протекать посудомоечная машина, аквастоп

– система, которая помогает справиться с любой возникшей проблемой.

Первая группа проблем с переливом воды – техническая

  • протекание возникает из-за ослабленных или недостаточно затянутых креплений дозатора для соли или сливного сифона, а также при повреждении герметизирующих прокладок в местах соединений этих элементов с другими частями ПММ;
  • неправильная работа сливного устройства в нижнем поддоне. Когда вода попадает в поддон, то поплавок-индикатор поднимается, активизируя микровыключатель, который перекрывает доступ воды по заливному шлангу. В случае поступления воды в машину по сливному шлангу переливы могут возникать постоянно.

Если ваша полновстраиваемая посудомоечная машина 60

см шириной долгое время простояла без работы, то необходимо проверить состояние поплавка: нет ли у него механических повреждений, всплывает ли он при переливах (может, прилип к поверхности или отсоединился).

Основные механические

причины перелива:

  • протекание внутреннего корпуса машины (имеются трещины или повреждения у металлического шва внутреннего поддона);
  • засорение труб и элементов сливной магистрали, к которой подключено ваше устройство (сливного шланга, сифона под мойкой, места соединения сливного шланга к канализации);
  • неправильный наклон и высота установки сливного шланга или его частичные повреждения (застрял, перегнулся во время монтажа посудомойки в кухонный гарнитур).

Своевременно срабатывающая система “Аквастоп” в посудомоечных машинах помогает предотвратить переливы, избежать утечек воды, порчи кухонной мебели или напольного покрытия.

Что такое Аквастоп и каковы его функции?

Шланг Аквастоп для посудомоечной машинки представляет собой обычный шланг, заключенный в защитный кожух и снабженный специальным приспособлением перекрывающим воду, поступающую в посудомойку во время аварии. Система срабатывает в случае протечки или разрыва шланга, предохраняя ваше жилище и жилище соседей снизу от неминуемого затопления.

Современные посудомоечные машины, в большинстве своем, защищены от протечек полностью. Производители ставят на них заливной шланг Аквастоп, а вместе с ним снабжают корпус машины специальным поддоном с электромеханическим приспособлением. Работает приспособление по следующей схеме:

  • внутри посудомоечной машины возникает протечка;
  • поддон начинает наполняться водой;
  • поплавок внутри поддона посудомоечной машины всплывает, подымая рычажок;
  • рычажок замыкает электрическую цепь, срабатывает электрический клапан и перекрывает воду.

Получается, что шланг защищает наружная система Аквастоп, а посудомоечную машину изнутри защищает внутренняя система Аквастоп. Специалисты отмечают, что система Аквастоп электромеханического и абсорбентового типа защищает посудомоечную и стиральную машину на 99%, лишь в 8 случаях из 1000 система не срабатывает должным образом, и протечка все же возникает. У механических клапанов Аквастоп статистика хуже, из 1000 случаев срабатывания 147 протечек, получается примерно 85% успеха. Поговорим о разновидностях систем Аквастоп для заливных шлангов и их устройстве подробнее.

Как устроена данная система?

Вы уже догадались, что система Аквастоп, защищающая шланг посудомоечной машины, может иметь разные конструкции. Именно на посудомойки производители устанавливают:

  1. простую механическую Аквастоп;
  2. абсорбентовую механическую Аквастоп;
  3. электромагнитную Аквастоп.

Простая механическая Аквастоп для шланга сейчас встречается все реже, но ее еще можно встретить на некоторых бюджетных посудомойках Bosch. Основу системы составляет специальная пружина и клапан. Пружина рассчитана на определенное давление воды и если давление не меняется, то шланг работает как обычно. Если происходит повреждение шланга, порыв или гидроудар, давление воды резко меняется и в ту же секунду пружина срабатывает, плотно закупоривая клапан.

Простой механический клапан Аквастоп не в состоянии полностью защитить шланг машины от протечки, но что же остальные. Абсорбентовый механический Аквастоп надежнее. В основе механизма плунжер с клапаном, пружина и специальный абсорбент в резервуаре. Работает система так:

  • если возникает хоть минимальная протечка, то влага из шланга попадает в защитный кожух;
  • абсорбент быстро намокает и расширяется;
  • от этого срабатывает пружина с плунжером и замыкают клапан.

Главным недостатком абсорбентового Аквастопа является то, что его защитный клапан одноразовый. Как только абсорбент внутри корпуса намокает и расширяется, он твердеет и запирает клапан и повторно использовать его уже нельзя, как впрочем, и весь шланг.

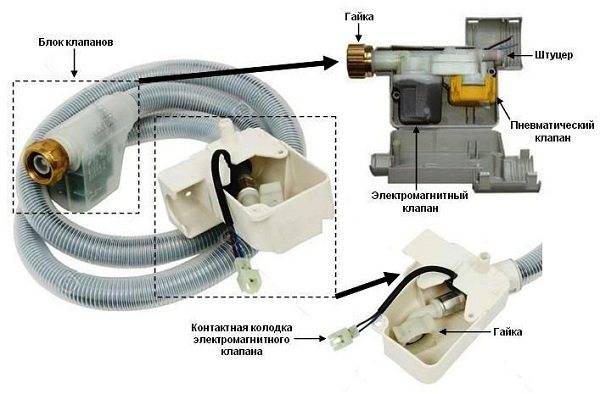

Электромагнитная система Аквастоп машины Bosch основана на принципе работы электромагнитного клапана. В корпус устройства в основании шланга устанавливается либо один клапан, либо два. Как только вода попадет в защитный кожух шланга, она начинает стекать в поддон машины Bosch, а там находится электромеханическое приспособление (принцип работы описан в 1 пункте). Приспособление срабатывает и полностью перекрывает воду, поступающую в посудомоечную машину Bosch (или другую).

Как установить/заменить своими руками?

Теперь давайте разберемся, как проверить сработал шланг Аквастоп или нет. Ну, во-первых, самым главным признаком того, что шланг все-таки сработал, является то, что посудомоечная машина «ни в какую» не захочет закачивать воду, она просто не сможет это делать. Во-вторых, посудомоечная машина Bosch выдаст системную ошибку. Код ошибки Е15 у посудомоечной машины Bosch как раз и означает, что сработала система Аквастоп, стоит его расшифровать, и все сразу станет ясно.

Но бывает так, что код ошибки посудомоечная машина Bosch так и не выдала, а вода все равно в посудомойку не поступает. Что делать?

  1. Нужно перекрыть воду.
  2. Открутить шланг Аквастоп.
  3. Заглянуть внутрь шланга, сразу за гайкой должен просматриваться клапан.
  4. Если клапан плотно прижат к гайке и между ним и ребром нет зазора, значит, вода через такой шланг не пройдет – Аквастоп сработал.

Посудомоечная машина течет снизу из-под двери

Если вы обнаружили лужицу воды под дверцей ПММ или течь из-под неё, не спешите приступать к ремонту или вызывать мастера. Для начала исключите следующие причины:

  • Во встроенной посудомойке кто-то открывал дверцу во время сушки посуды. На цикле сушки в посудомоечной машине много пара. При открытии дверцы он выходит из неё и конденсируется на нижнем крае столешницы. Затем, капли стекают по уплотнителю дверцы на пол, и образуется небольшая лужа под дверью. Это абсолютно нормально. Чтобы предотвратить такую ситуацию, не открывайте машину, пока она не закончит сушку посуды.
  • ПММ установлена не по уровню. Уплотнитель, который располагается по периметру дверцы, не обеспечивает полную герметизацию моечной камеры. Он лишь защищает от брызг и способствует стеканию воды обратно в посудомойку. Если ПММ установлена с наклоном вперед, вода может протекать по углам дверцы снизу. Для устранения течи необходимо выставить машину по уровню.
  • Проблемы с моющими средствами: низкое качество, неправильная дозировка (избыток). Некачественные средства для мытья (таблетки, ополаскиватели, порошок), а также их избыток могут приводить к повышенному образованию пены. В этом случае вы будете видеть на полу не только воду, но и пену. Во избежание протечек используйте рекомендуемые производителем вашей посудомойки средства для мытья посуды и четко соблюдайте их количество.
  • Скопление моющих средств внутри ПММ. Остатки средств постепенно накапливаются внутри посудомойки, особенно, если вы превышаете рекомендуемую дозировку. Это приводит к повышенному пенообразованию при работе машинки, и из неё лезет пена с водой. Запустите пустую ПММ на длительный цикл мойки с высокой температурой для удаления излишков моющих средств.
  • Засор фильтров, которые очищают воду, циркулирующую во время мойки, от пищевых остатков. Также способствует образованию чрезмерного количества пены в посудомойке и её протечкам по углам дверцы снизу. Регулярно прочищайте фильтры, чтобы предупредить неприятность. Инструкция по очистке есть в руководстве по эксплуатации вашей машины.
  • Загрязнение уплотнителя двери встроенной посудомоечной машины. При налипании на уплотнитель грязи и остатков пищи ухудшается его прилегание. Как следствие, дверца пропускает пар, который конденсируется на нижней кромке столешницы и стекает на пол. Необходимо протереть уплотнитель губкой, смоченной в теплой воде. Не используйте агрессивные средства и не трите слишком сильно, чтобы не повредить уплотнитель механически!

Вышеперечисленные советы не помогли, и посудомойка продолжает течь по углам дверцы? Значит, дело в неисправности. Вот перечень частых поломок, которые могут быть причиной протечки.

Виды защиты заливного шланга

Промышленность выпускает специальные шланги со встроенными механизмами для отключения подачи воды разными способами. Существуют следующие системы, которые отвечают за защиту от нежелательных протечек заливного шланга:

  • механическая;
  • с применением абсорбента;
  • электромагнитного типа.

Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины, рассчитанной на определенное давление воды — при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.

По своей сути такая система работает, как один шланг внутри другого, сделанного из гофрированного пластика: если внутренний слой повредился, то пластиковый будет довольно надежной защитой.

Механический тип

Когда происходит утечка, то система защиты моментально срабатывает — загорается индикатор красного цвета на корпусе, вода отключается.

Механический клапан, установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.

Система защиты на основе применения абсорбента применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.

С применением абсорбента

Главным недостатком является тот факт, что он тоже одноразовый: абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.

Электромеханическая система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает — клапан перекрывает доступ воды в машину.

Электромеханическая система защиты

Главная проблема шлангов с Аквастопом — это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.

Функции системы Aquastop

Если ваша посудомойка Electrolux, Hansa, Siemens оснащена частичной защитой, скорее всего, это заливной шланг с «Аквастоп». Он оснащен кожухом и механизмом для перекрытия воды. Когда происходит протечка или повреждается шланг, срабатывает клапан, и поток воды перекрывается.

Aqua-Control защитит систему в случае гидроудара. Тогда как система без защиты может не выдержать большого давления.

В новых моделях ПММ «Бош», «Аристон», «Ханса», «Электролюкс», «Крона» можно встретить улучшенное устройство: помимо заливного шланга в поддоне устанавливается поплавковый датчик. Как работает эта схема:

  1. Вы включаете машину в сеть.
  2. Клапан «Аквастоп» получает сигнал и открывается.
  3. Как только вы жмете клавишу «Пуск», открывается мембрана заливного клапана.
  4. Вода поступает в бункер.
  5. При возникновении протечки вода проникает в поддон ПММ.
  6. По достижении критической отметки всплывает поплавковый датчик.
  7. Клапан перекрывается, поток воды останавливается.

Внутренний поплавок называется «Акваконтроль».

Сегодня все больше производителей стараются изготовить ПММ с полным «Аквастопом». Это гарантия не только вашей безопасности, но и ваших соседей. Благодаря функциям системы вы без опаски можете запускать технику на ночь, отлучаться по делам, пока посудомойка работает.

Как отключить Aquastop и восстановить работу посудомойки? После устранения неполадки нажмите клавишу сброса, и машина снова будет готова к работе.

Как самостоятельно установить аквастоп

Если вы приобрели стиральную машинку без аквастопа, то у вас есть возможность установить эту систему собственноручно. Мы расскажем вам как это сделать по пунктам:

Для начала вам нужно отключить стиральную машинку от электроэнергии и водоснабжения;
Далее, необходимо отсоединить шланг, который подает воду в конструкцию (Заодно вы сможете проверить его и если нужно заменить резиновые уплотнители (изображены в виде колец) а также прочистить и устроить промывание фильтрам грубой очистки);
Сам датчик должен быть установлен на подающий воду кран, и обязан быть повернут по часовой стрелке, что немаловажно;
Затем к системе аквастоп присоединяем заливной шланг;
Перед завершением монтажных работ следует убедиться, что все исправно и надежно. Сделать это можно пуская потихоньку воду в заливной шланг, таким образом, вы сможете найти какие либо неполадки и устранить их.

Добавочные меры по предотвращению потопа

Существуют и другие способы профилактики против протечек помимо установки особых средств в стиральной машинке:

  • Для монтажа подводящих к технологическому приспособлению водопроводных труб может применяться различный материал. В целом – это металлопластик либо полипропилен, но ещё есть медные и металлические покрытые цинком трубы. Как раз у завершающего варианта самый небольшой временной отрезок службы (не больше 30 лет). Что касается металлопластика, то его лучше лишь пускать на опрессовочные модели. Хорошо дал зарекомендовать себя полипропилен, но такая труба не выдержит мощной механической поломки. Специалисты рекомендуют: лучше не хватать изготовленные из алюминия краны и фитинговые конструктивные порядки. Достаточно хорошего давления в системе, чтобы такая мелочь лопнула, а это уже приведет к возможным протечкам.
  • В вашей ванной комнате есть возможность постелить пол из специального водоизоляционного материала. Такой ход защитит вас и ваших соседей снизу от ваших протечек. Если данную работу выполнить очень грамотно и правильно, то вода при таких случаях будет сама убывать в канализацию. Можно лишь заметить единственный недостаток в данном способе – это уровень пола, который в процессе установки поднимется.
  • Правильным и окончательно уверенным решение будет перекрытие всех стояковых вентилей в момент, когда все хозяева не дома. Это необходимо в таких случаях, когда ваш сливной шланг от стиральной машинки уже поврежден, и если вода будет протекать через какую либо трещину в шланге, то это уже высокая вероятность потопа в самый нежданный момент. Такая рекомендация идет в комплекте к каждой стиральной машинке, однако многие современные потребители настолько уверены в исправности своей помощницы, что просто не читают пункты безопасности, прописанные в мануале.

Система аквастоп для стиральной машинки является довольно мощным прорывом в области дополнений для стиральных конструкций.

Если вы приобрели стиральную машину уже предварительно оснащенной системой аквастоп, то вам не стоит особо беспокоиться о том, что ваша машинка сломается и произведет протечку, ведь при наличии такой системы в стиральной конструкции риск огромных финансовых потерь постепенно снижается к нулю.

ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машинholodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru – выгодный современный интернет магазин бытовой техники
  • citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com- запчасти для стиральных машин

Почему стиральная машина протекает?

Причин множество. Разумеется, все они сводятся к заводскому браку или неправильной эксплуатации.

Самыми распространёнными вариантами протечек являются:

Желательно правильно эксплуатировать автомат. К примеру, проверяйте всегда карманы, не размещайте в резервуаре больше нормы грязного белья, одежду с металлическими предметами кладите в специальные мешки, а также регулярно проводите очистку порошкоприёмника.

Но существует ещё один нехитрый способ обезопасить себя от всевозможных протечек – установить специальную защиту или выбрать прачечное устройство с поддоном и запорными клапанами.

Как работает Аквастоп в посудомоечной машине, как заменить

Система «Аквастоп» для посудомоечной машины — необходимая защита от протечек. Все современные модели посудомоек и стиральных машин оснащаются полной или частичной системой безопасности.

Многие пользователи наслышаны об Aquastop, но не все понимают принцип работы и знают его устройство. В этой статье мы расскажем, с каким типом защиты нужно выбирать технику.

Функции системы Aquastop

Если ваша посудомойка Electrolux, Hansa, Siemens оснащена частичной защитой, скорее всего, это заливной шланг с «Аквастоп». Он оснащен кожухом и механизмом для перекрытия воды. Когда происходит протечка или повреждается шланг, срабатывает клапан, и поток воды перекрывается.

В новых моделях ПММ «Бош», «Аристон», «Ханса», «Электролюкс», «Крона» можно встретить улучшенное устройство: помимо заливного шланга в поддоне устанавливается поплавковый датчик. Как работает эта схема:

  1. Вы включаете машину в сеть.
  2. Клапан «Аквастоп» получает сигнал и открывается.
  3. Как только вы жмете клавишу «Пуск», открывается мембрана заливного клапана.
  4. Вода поступает в бункер.
  5. При возникновении протечки вода проникает в поддон ПММ.
  6. По достижении критической отметки всплывает поплавковый датчик.
  7. Клапан перекрывается, поток воды останавливается.

Сегодня все больше производителей стараются изготовить ПММ с полным «Аквастопом». Это гарантия не только вашей безопасности, но и ваших соседей. Благодаря функциям системы вы без опаски можете запускать технику на ночь, отлучаться по делам, пока посудомойка работает.

Виды и устройство

Конструкция может быть различна. Производители разработали несколько разных способов, которые имеют свои преимущества и недостатки. Защита наливного шланга бывает:

Механической. Используется довольно редко, но еще встречается в недорогих моделях Bosch. Конструкция включает пружину и клапан. Когда случается протечка, давление повышается, на это реагирует пружина — и клапан замыкается.

С использованием абсорбента. Метод чем-то схож с предыдущим. Если разобрать конструкцию, вы увидите клапан, плужер, пружину и абсорбирующую губку. При возникновении течи вода попадает в резервуар с абсорбентом, который набухает и запускает пружину. Та в свою очередь блокирует клапаном вход к шлангу.

Вы разобрались, что такое «Аквастоп». Теперь выясним, что делать при протечке и как заменить.

Ремонт и замена своими руками

При встраивании техники пользователи часто встречаются со сложностью установки шланга с защитой. Его корпус достаточно массивен и не везде помещается, а нарастить длину нельзя. Но если вы справились с подключением, как узнать, что Aqua-Control сработал и пора принимать меры?

В машинах «Бош» на дисплее высвечивается код ошибки Е15 . Расшифровка: перелив воды в системе либо срабатывание «Аквастопа». Тогда вы можете сразу проверять конструкцию.

Но если никакой ошибки нет, а в бункер не поступает вода, нужно проверить клапан:

  1. Перекройте запорный вентиль.
  2. Отсоедините шланг от корпуса ПММ.
  3. Посмотрите в отверстие, можно присветить фонариком.
  4. Если клапан расположен плотно к корпусу, была протечка.
  5. На некоторых моделях срабатывает индикатор протечки.

Нужны дополнительные доказательства течи? Тогда посмотрите в поддон посудомойки. Если там есть вода, опасения подтвердились.

Замена и подключение Aquastop проходит просто. Не забывайте, что простую механическую конструкцию не нужно менять. Сожмите пружину, пока не услышите щелчок. Все, продолжайте эксплуатацию в привычном режиме.

Позаботьтесь о надежной защите вашей посудомоечной машины. Перед покупкой изучите технические характеристики, узнаете о наличии полной или частичной защиты корпуса.

Зачем нужен «Аквастоп»?

Посудомоечные машины (ПММ), работая с водой, являются источником опасности — если произойдет утечка воды, проблем не избежать. Причиной потопа может стать как поврежденный шланг, так и внутренний сбой, сопровождающийся избыточным забором воды.

Подтопление нанесет ущерб не только владельцам, но и соседям — если речь идет о многоквартирном доме. Оплата судебных исков от пострадавших жильцов может многократно превысить стоимость бытовой техники, ставшей причиной потопа.

Какова бы ни была причина утечки, машина должна ее предотвратить. Посудомойка сама регулирует подачу и отведение воды, избавляя человека от контроля процесса мойки.

READ Как подключить led ленту к материнской плате

Как проверить Aqua-Stop

Работу Аквастоп проверить несложно. После подключения шланга к водопроводу проверяют подачу воды. Если она льется, значит, система исправна.

Клапан проверяют мультиметром. Прибор измеряет сопротивление. У рабочего клапана оно составляет – 500-1500 Ом.

В инструкциях к посудомойкам и стиральным машинкам производитель предоставляет коды ошибок с описанием проблемы. К примеру, техника Bosch выдает ошибку Е15 в случае протечки. В ряде случаев предупреждение на дисплее не появляется, а вода не поступает.

Последовательность действий в этом случае такая:

  1. Перекрыть кран подачи воды.
  2. Открутить шланг системы Аквастоп.
  3. Заглянуть в шланг – клапан расположен сразу за гайкой.
  4. Если просвет закрыт – сработала система, и подача воды прекращена.

К технике с электромагнитным видом защиты применяют дополнительный метод проверки. С внешней стороны машинки снимают нижнюю защитную планку и осматривают поддон. Если там стоит вода, значит, сработала система.
