Расчет ливневой канализации: разбор важных особенностей проектирования

Проектирование гидросистемы

Гидропроект – это особый вид документации с указанием важной информации для строителей:

• расчетных показателей в соответствии с индивидуальными параметрами будущего стока;
• общей нагрузки на систему дренажа;
• диаметра трубопровода;
• гидравлического расчета;
• количества водостоков;
• площади поверхности;
• особенностей почвы;
• климата местности;
• рельефа территории;
• пропускной способности водостока.

В документе предусматриваются все возможные факторы влияния на продуктивность водоотводной конструкции. Разработка гидропроекта обязательна по регламенту строительных норм.

Требования к системам

Инженерные сооружения для дождевых вод должны соответствовать нормативам СНиП и ГОСТ. В требованиях к системам указывают рекомендуемые параметры, которые нужно учитывать при создании ливневок. Если пренебречь условиями, то конструкция станет неправильно функционировать.

Глубина заложения ливневой канализации часто указана в инструкции к нормативам. Если сечение труб не более 500 мм, то сооружение ставят на 30 см ниже точки промерзания почвы. Конструкции с большим диаметром углубляют минимум на 50-70 см.

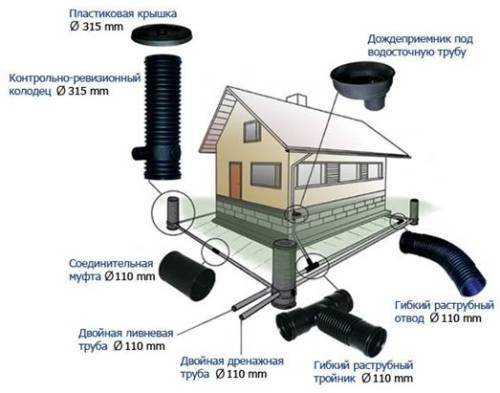

Нормативы для инженерных сетейИсточник yandex.ru

Если ливневку расположить на меньшую глубину, то стоки будут плохо уходить. В итоге возникает заболоченность участка. В проблемных местах системы из-за застоев скапливается мусор, песок и ил. В холода канализация замерзнет, что грозит разрывом внутренних деталей.

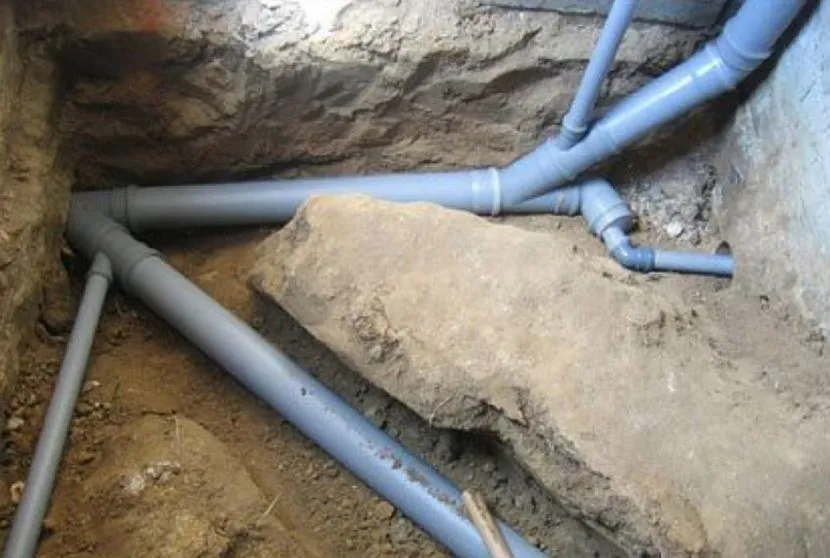

Как делается ливневая канализация

Как обустроить ливневку

Точные расчеты – основные требования, которые обеспечат максимальную продуктивность инженерной системы. Чтобы правильно обустроить дождевое сооружение, нужен проект. Малейшая ошибка при подготовке способствует подтоплению основания, что приведет к разрушению здания.

Объем канализации

При обустройстве ливневки на участке рядом с коттеджем обязательно учитывают объем конструкции

Для определения показателя обращают внимание на среднее количество всех осадков для конкретного региона. Если земля покрыта щебнем, то дополнительно умножают на 0,4

Для бетонных территорий коэффициент равен 0,85, для асфальта – 0,95, для крыш – 1.

Расчет объема ливневкиИсточник stavmaster.com

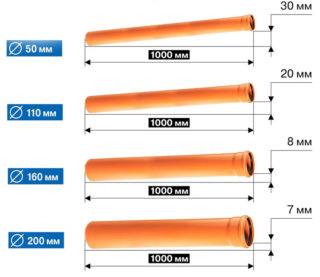

Уклон ливневок

Параметр для дождевой канализации зависит от диаметра трубы. Для конструкций с сечением в 5 см подъем должен быть в пределах 3 см. Уклон обеспечивает оптимальную скорость движения сточных вод.

Чем крупнее труба, тем меньше скос. Если в ливневке используют детали диаметром в 20 см, то нужен скат в 7 мм. Подъем обеспечивают на каждом погонном метре дождевой канализации. Для моделей с сечением в 150 мм необходим уклон в 10 мм на 1 м, для видов в 110 мм – 20 мм.

Параметр для движения водыИсточник hobby-delo.com

Определить глубину

Дождевую конструкцию укладывают на 10 см ниже, чем предельный уровень промерзания почвы. Показатель неодинаковый для разных регионов. Часто к параметрам добавляют толщину донной подушки из песка. В северных областях глубина достигает 1,5-2 м, а в южных – до 30 см.

На величину влияют характеристики земли. Пористые виды промерзают хуже, чем глинистые или каменистые. Чем толще снежный покров, тем меньше мерзнет грунт. Сугробы становятся естественной защитой, ограждающей ливневую канализацию от холода. Каждые 10 см снега уменьшают глубину пролегания на 30 см.

Разберем примерный расчет углубленности траншеи для участка, уровень которого в 1,2 м. Диаметр труб – 50 см, толщина сугробов – 15 см. Из суммы точки промерзания вычитают 45 см. В итоге получают 75 см. Конструкцию располагают на щебеночной подсыпке.

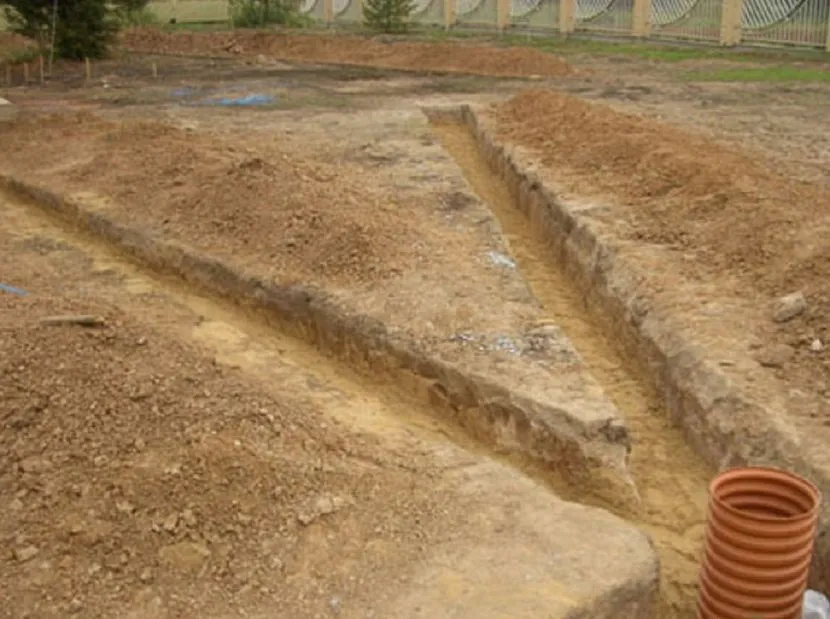

Траншеи для трубИсточник hobby-delo.com

Утепление

Если глубина прокладки ливневой канализации ниже допустимого уровня, то сооружение придется утеплять. Материал будет находиться в воде. Агрессивная среда постепенно разрушает сырье, что в будущем отразится на теплоизоляционных качествах.

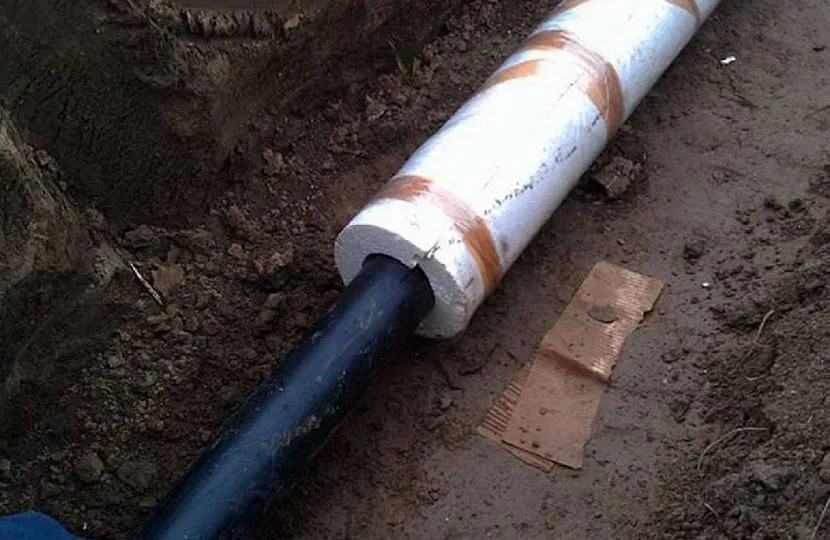

Теплоизоляция конструкцииИсточник hobby-delo.com

Трубы дождевой канализации утепляют полиуретаном. Удобны в установке модели из пенополистирола и пенопласта. Специальные детали легко надеть на ливневку. Защитный слой оградит инженерное сооружение от перепадов температуры.

Дорогой утеплительИсточник kanalizaciyavdome.ru

Из качественных и дорогих материалов профессионалы выделяют пеноизол. Вещество в жидкой форме заливают в траншею с трубами. После полимеризации твердый состав защищает конструкцию от морозов. Долговечный, прочный утеплитель устанавливают при помощи специального оборудования, которое не всегда доступно обычным домовладельцам.

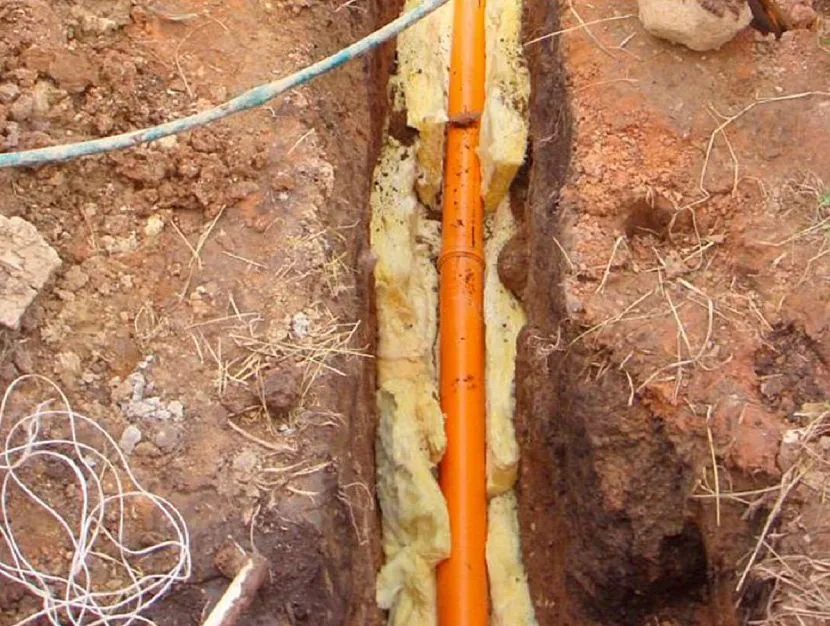

При теплоизоляции ливневок запрещено использовать вату (минеральную, стеклянную, бумажную) и вспененный полиэтилен. Материалы не приспособлены для эксплуатации в воде. Даже при установке в короб сырье не прослужат дольше одного сезона.

Монтаж ливневой канализации.

Проектирование местоположения канализационной системы

На данном этапе производятся следующие манипуляции:

• На схеме построенного дома отмечают расположение сантехнических и бытовых приборов – умывальников, ванн, стиральных и посудомоечных машин.
• Все точки слива стоков на графическом изображении соединяют линиями труб с указанием их реальной длины и внутреннего диаметра.
• На схеме участка планируют расположение наружной канализационной сети. При этом дворовые коммуникации для отведения стоков, впадающие в коллектор или септик, должны идти до конечной своей точки по наименьшему расстоянию, без крутых и резких поворотов.
• Согласно требованиям СНиП 2.07.01-89 прокладываемая канализация должна быть расположена по горизонтали (в свету) не менее чем в 1,5 м от бытового водопровода, газовой подземной трубы; в 0,5 м от линий связи и силовых кабелей.

Укладка дренажных труб своими руками, как укладывать правильно

Зачем нужен дренаж

Прежде, чем наслаждаться отдыхом на природе, владельцу земельного участка необходимо приложить немало усилий для его благоустройства. Большое количество земельных наделов за городской чертой характеризуются переувлажнением почвы.

Чтобы избавиться от лишней влажности на участке создают дренажную конструкцию, представляющую собой искусственно проложенный в почве отток жидкости, состоящий из системы каналов или трубопроводов. Попав в них, вода перемещается в сторону накопительных специально оборудованных колодцев и резервуаров или выводится за пределы придомовой территории.

На практике владельца участка должен насторожить ряд признаков наличия избыточной влаги, которые свидетельствуют о необходимости обустроить дренаж:

• произрастание на участке большого количества влаголюбивых растений;
• периодическое появление или постоянное наличие в подвалах и погребах построек грунтовых вод;
• образование после дождя плохо подсыхающих луж.

Но как показывает практика, отсутствие вышеназванных признаков не свидетельствует о том, что не существует проблем с переувлажнением и о том, что они не появятся в дальнейшем. Оптимальным решением может стать консультация специалиста, который определит степень увлажнения почвы на местности и необходимость проведения дренажных работ.

Варианты устройства дренажной системы

Решая как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

1. Создание траншей с щебнем и песком . Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху помещают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» – к центральной магистрали подводят второстепенные трубопроводы.

Монтаж перфорированных труб

До того, как выполняется установка дренажных труб, производятся расчеты и выбираются стройматериалы.

• посезонного уровня грунтовых вод;
• характеристики почвы и структуры грунта;
• объема влаги, находящейся в виде паводковых вод и атмосферных осадков.

Всю эту информацию можно запросить в региональном отделении земресурсов. На основании полученных данных специалисты произведут расчеты и узнают, необходимую глубину траншей и параметры труб.

Когда выполняется укладка дренажных труб своими руками, следует отдать предпочтение изделиям из пластмассы. Устройство пластмассовых труб отличается простотой – они имеют два слоя из полиэтилена или ПВХ, благодаря чему изделия прослужат минимум 50 лет даже при условии их монтажа на большой глубине.

Порядок укладки дренажных труб своими руками

Создание дренажной конструкции начинают с разметки территории, согласно заранее составленной схеме. Потом копают траншеи с глубиной, которая была установлена при расчетах. Для определения их ширины к наружному диаметру труб добавляют 40 сантиметров. Также не следует забывать про уклон дренажной трубы около 3°.

Трубы, обернутые геотканью, укладывают на подушку. Соединение дренажных труб выполняют при помощи специальных муфт.

На завершающем этапе производят обратную засыпку – выполняя все действия в обратном порядке. Сверху труб насыпают слоями щебень, песок и грунт, ранее вынутый из канавы. Поверх при желании укладывают дерн.

• несоответствие глубины вырытой траншеи потребностям системы, что может завершиться нарушением водного баланса на приусадебном участке;
• использование дренажных труб не того типа, который следовало задействовать. В итоге построенная конструкция быстро выйдет из строя;
• неверно выполненный угол наклона дренажа. Это приводит к неправильной работе системы, а на местности возникают серьезные проблемы с соблюдением водного режима.

Если укладку дренажных труб можно сделать самостоятельно, то доверить проведение расчетов и составление схемы следует специалистам

Выполняя достаточно простую работу, необходимо следовать инструкции, обращая особенное внимание на угол уклона системы, на надежность соединения элементов, правильность обустройства смотровых колодцев

Основные расчеты при разработке проекта

Уклон в зависимости от диаметра

При разработке проекта дождевой канализации и проведении расчетов также пользуются данными СНиП.

Трубы сечением до 500 мм укладывают на глубину 15-20 см. Подразумевается, что верхний край тубы будет располагаться на этом расстоянии от поверхности площадки. Трубы сечением 500 мм кладут на глубину 30-40 см. Коллектор сечением от 500 мм монтируют на уровне 70 см от поверхности земли. Открытые линейные лотки монтируют чуть ниже уровня площадки. В этом случае ориентируются по их высоте. К примеру, желоб имеет высоту 10 см. К ней добавляют 2-3 см на углубление системы относительно верхнего края земли и прибавляют еще 15 см на подсыпку из песка и заливку бетонного раствора.

При сечении 100 мм желоба кладут с уклоном 1-1,5 см на каждый погонный метр. При большем показателе вода с примесями песка, земли будет двигаться с большой скоростью, все крупные взвеси будут оставаться на дне ливневки и со временем образовывать засор. При сечении трубы 110-160 мм можно делать уклон 8 мм на погонный метр системы. Если же диаметр канала 220 мм, наклоняют коллектор из расчета 7 мм на каждый метр его протяженности.

Для определения пропускной способности лотков пользуются формулой: Q = q20 x F x Ψ, где q20 – это средний показатель годового объема осадков по региону (берется в местной метеорологической службе); F – площадь участка, с которого будет отводиться вода; Ψ – коэффициент водопоглощения материалов. Получившееся значение смотрят в специальном своде технических характеристик к каждому желобу и таким образом подбирают лотки согласно их пропускной способности.

Проектирование ливневки

Этапы составления проекта

Процесс проектирования состоит из таких этапов:

1. Проект ливневой канализации: его разработка применительно к конкретному участку.
2. Согласование данного проекта во всех необходимых инстанциях.
3. Непосредственное осуществление монтажа ливневой системы на участке.

На первом этапе проектирования происходит разработка документации проекта. Основанием для таких работ является техническое задание, схемы, чертежи. При разработке необходимо опираться на нормативные документы: СНиПы, СанПиНы, ГОСТ 3634-99 и некоторые другие.

Основной документ на данном этапе – техническое задание. Его составляют исходя из пожеланий и требований заказчика, заполняют в соответствии с ГОСТом 19.201-78. В техническом задании отражаются сроки проведения работ, назначение устройства, технические и экономические требования, порядок контроля. При необходимости допускается наличие приложений.

Пример проекта дренажа частного участка

Расчет параметров, входящих в состав проекта

Методика расчета ливневой канализации включает такие ключевые моменты:

• определение того, какой вид данной канализации необходимо применить: внутреннюю или наружную;
• выяснение расположения колодцев ливневой канализации, каково будет их количество;
• расчет необходимой длины труб;
• подбор сигнализаторов, датчиков и материалов.

На решение влияют такие параметры, как площадь водосбора, присутствие в непосредственной близости водоемов (естественных либо искусственных), максимальное количество осадков и среднестатистическая норма их выпадения, скорость, с которой движутся стоковые воды и прочие факторы, которые могут характеризовать данный объект.

Расчет расхода воды и сечения труб ливневки описаны в статье «».

Для того чтобы иметь представление о денежных инвестициях, вложенных в организацию данной системы, составляется смета на ливневую канализацию. В нее включают стоимость всех составляющие, а именно:

1. Водосборников точечного типа.
2. Системы труб, отводящих воду.
3. Разного назначения колодцев ливневой канализации.
4. Фильтров, очищающих стоки.

Смета должна учитывать стоимость всех элементов системы

Если необходимо, смету можно дополнить прочими элементами по желанию заказчика.

Одной из важных частей, которую включает схема ливневой канализации, является колодец. В зависимости от его вида, он может собирать сточные воды, распределять их для очистки, отбора проб воды, размывания осадков, измерения параметров потока, осмотра и обслуживания подземных коммуникаций.

Процесс проектирования дождевой канализационной системы имеет свои особенности, которые включают в себя:

• трассировку;
• расчет гидравлических параметров;
• конструирование элементов системы, их связывание.

Трассировка необходима для того, чтобы осуществлять сбор дождевых и талых вод с конкретной территории и отводить их к месту выпуска или очистки.

Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Совет! Несмотря на то, что глубинная дренажная система и ливневая канализация часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

Закрытые водоотводы. Это самый сложный вариант, для его воплощения нужно выполнить серьезный гидравлический расчет, чтобы правильно выбрать диаметр труб. Вода в этом случае, собирается в специальные сборники – дождеприемники, лотки. Затем собранная влага поступает в систему труб, по которым передвигаются самотеком или при помощи насосных станций. Вода поступает в коллекторы, откуда выводится за пределы участка, пример возможного направления вывода – водоемы, овраги или дренажные установки.

• Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Лотки сверху прикрываются декоративными съемными решетками.
• Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

Виды ливневок по типу водоотводов

• Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
• Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Составляющие системы водоснабжения

Бывает несколько видов проектов водоснабжения. Круглогодичное и сезонное.

Последнее используется только в летний период.

Если летняя система может быть разборной, то круглогодичная – уже капитальная, без возможности разобрать ее с сохранением работоспособности.

Сюда входит сам трубопровод с необходимыми комплектующими. В зависимости от источника, разнообразные системы подачи воды. Фильтрационные и механизмы для регулировки напора. Разнообразные водонагреватели и системы автоматизации. Все они выписаны в проект водоснабжения частного дома, цена рассчитывается от специфики оборудования. Стоимость всех этих приспособлений колеблется в зависимости от необходимой мощности, объема потребления и источника водоснабжения.

Типовой проект насосной станции канализационной ТП 902-1-70-83 НК

Заглубление входного коллектора – от 4 до 7 м.

Количество насосных агрегатов – три (в том числе один резервный).

Марки насосных агрегатов – СД 100/40, СД 160/45, ФГ 144/46, ФГ 144/10,5 или ФГ 450/57.

Подводящий коллектор проходит через камеру отключения, в которой размещены затворы, а также устройство аварийного выпуска.

Подземная часть сооружения выполнена из железобетона. Представляет собой колодец круглого сечения. Наземная часть строится из кирпича, имеет прямоугольную форму.

Емкость резервуара составляет 45 м3. Такой объем жидкости может быть перекачан за 12 минут при использовании насосного агрегата СД 100/40, за 8 минут насосом СД 160/45, или за 5 минут насосом ФГ 450/57. Днище приемного резервуара выполнено с уклоном 0,1 в направлении приямка, в котором смонтированы всасывающие трубы.

Для отделения от стоков крупных взвешенных загрязнений система оборудована фильтрующими решетками. В помещении устанавливаются 2 решетки-дробилки РД-600 или решетки-дробилки КРД-40. При этом одна из решеток находится в работе, другая – в резерве. Взвешенные частицы, поступающие со стоками, задерживаются на решетке (прозор 16 мм). Для очистки решетки используется вращающаяся гребенка, с помощью которой мусор с решетки сгребается в приямок дробилки. Измельченный в дробилке мусор возвращается в сточную воду и проходит через решетку в приемный резервуар. В период ремонта возможна установка резервной решетки.

Насосные агрегаты размещены в машинном зале. Насосы монтируются под залив. Для монтажа агрегата используется литая чугунная плита, на которую крепятся электродвигатель и насос. Плита входит в комплект поставки насосного агрегата.

На нагнетательных трубопроводах установлены обратные клапана. Благодаря этому перекачиваемая сточная вода из нагнетательного трубопровода не сможет попасть обратно в приемный резервуар после отключения насоса.

Вода с пола машинного отделения системой лотков отводятся в приямок, откуда насосом ГНОМ передаются в приемную емкость. Включение насоса осуществляется автоматически, при достижении верхнего уровня приямка, по сигналу с датчика уровня.

Для измерения расхода жидкости используются электромагнитные расходомеры. Установка расходомеров предусмотрена на каждом напорном трубопроводе.

Для выполнения ремонтных и монтажных работ, подъема и перемещения оборудования станции, в помещении решеток и в машинном отделении установлено грузоподъемное устройство — монорельс с передвижной подвесной ручной талью, грузоподъемностью в одну тонну.

Проектом предусмотрено установка систем питьевого и производственного водоснабжения. Системы вытяжной вентиляции, предусмотренные для машинного зала и для приемного резервуара, выполнены раздельно.

В наземной части предусмотрены бытовые помещения для персонала — комната отдыха, санузел, душевая.

Для перемещения грузов при монтажных или ремонтных работах, для вывода оборудования за пределы станции используется подвесная кран-балка, монорельс и ручная таль.

Основные формулы применяемые по СНиП

Как правильно провести расчет регулирующей емкости для ливневой канализации, для этих целей рекомендуем использовать нормативный регламент, где приведена стандартная математическая формула расчёта. Для расчёта используем эту формулу:

Теперь подробно разберёмся со значением каждой позиции формулы для уклона ливневой канализации на 1 метр по СНИП.

• q20- параметр расчётный, определяющий интенсивность дождя в течение 20 минут появления природных осадков.
• Ψ- коэффициентная величина влияния влаги для определённой категории покрытия.
• F- фиксированная площадь поверхности. Измерение производится в квадратных метрах, или га.

В этом расчёте следует учитывать, что величина Ψ имеет непостоянный характер.

• Для любой кровли здания используется коэффициентный показатель К=1,0.
• Для асфальтного покрытия, применяем показатель К=0,95.
• Для материала бетона используем данные К=0,85.
• Для щебня и прочих сыпучих материалов, а также для грунта, используем коэффициент К=0,4.

Далее, в расчётной комбинации обязательно применяется поправка, которая указывает на определённые характеристики.

Коэффициентный параметр β определяется по специальной таблице, которая указана в действующем СНиП.

Данные для продолжительности дождя	n	0,7	0,6	0,5	0,4
Значение, фиксированное коэффициента	β	0,65	0,7	0,75	0,8

Далее в таблице имеется значение n- которое также имеет ряд характерностей. Ниже приведена таблица применения по регионам указанного коэффициента

Район	Коэффициент
Побережье Баренцево моря и прочих море	0,48
Центр и Запад Рф	0,48
Уральский регион (западный склон)	0,59
Для Верхней волги и Дона	0,57
Для нижней волги	0,66
Средняя Сибирь	0,47
Восточная Сибирь	0,52
Западная часть Сибири	0,58
Алтайский регион	0,48
Побережья Охотского моря	0,31

Для того чтобы провести расчет сечения лотка ливневой канализации, местности с уклоном в 1-3см на 1 погонный метр измеряемой длины, тогда коэффициент β, который используется в таблице потребуется незначительно увеличить на 15%. Если имеют все факты большого уклона местности, тогда данный параметр принимается по всем текущим расчётам равным 1.

Вариант расчёта

Попробуем привести конкретный пример расчёта ливневой канализации. Берём для примера, частный дом, который расположен где-нибудь в Московской области, при этом общая площадь кровли будет 100 м 2 (0,01 га). Мы высчитываем параметры водосточной трубы.

• Карта интенсивности осадков для конкретного региона указывает, что q20 составляет примерно 80 лс. Теперь берём для расчёта показатель поглощения влаги кровлей, который равен 1. Имея эти данные, получаем примерное вычисление первичного типа: Qr =80·0,01 = 0,8 л/с.
• Теперь берём расчет уклона кровли в данном доме. Он превышает значения 0,03 (3 см на 1 м), в данном случае общий параметр коэффициента заполнения составит 1, и в этом случае вычисление будет иметь данный вид: Q = Qr = 0,8 л/с
• Далее, мы знаем показатель расхода жидкости для конкретного объекта. Производим вычисление общего диаметра ливнёвки, а также можем произвести расчет требуемого уклона для всей ситочной системы. В данном случае нам потребуется один официальный справочник под авторством Я. Добромыслова «Таблицы для гидравлических расчётов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Ищем в данном справочнике требуемый показатель значения 0,8 л/с.

В итоге мы можем смело утверждать, что нам подойдут следующие технологические элементы для ливнёвки:

• Ведомый диаметр 50мм, уклон составит 0,03.
• Известный диаметр 63мм, используем уклон 0,02.
• Берём диаметр от 75мм и выше — используем параметр уклона 0,01.

Оперируя данными, вы можете точно произвести требуемое вычисление для всей ливневой канализации. Помните, что для каждого региона используется свой показатель расчёта интенсивности осадков, и это важный момент при расчёте действенной ливневой канализационной системы.

Заключение

В процессе расчёта необходимо также учитывать дополнительные факторы, которые влияют на эксплуатационные характеристики всей системы водоотведения. В качестве таковых факторов учитывают — материал системы, глубина, используемая для прокладки системы, монтаж общих стояков, расположение охранной зоны. Все работы должны осуществляться в строгом соответствии с санитарными нормами и требованиями надзорных ведомств.

Общие принципы обустройства “ливневки”

Владельцам частных домов вполне по силам собственноручно сооружать коммуникации для сбора и отвода дождевых (талых) вод. После выполнения всех расчётов и приобретения требуемых материалов, приступают к действиям по обустройству ливневой канализации.

Первым делом копают на придомовой территории траншеи для водоотводных линий, согласно намеченному плану. Подводят траншеи к точкам расположения сливных стояков (водосточных труб). Под планировку системы частного хозяйства достаточно глубины траншей 300-500 мм.

Выполняя раскопку траншей, учитывают уклон будущих трубопроводов (или лотков) в сторону центрального водосборника-накопителя. Днище готовых траншей уплотняют путём трамбовки и засыпают слоем речного песка (высотой не менее 200 мм)

На площадках под водосточными трубами копают приямки под дождеприёмники и устанавливают их. Эти элементы системы представляют собой ёмкости прямоугольной формы небольшого объёма (5-10 литров).

Для устройства смотровых и поворотных колодцев рекомендуется использовать готовые промышленные пластиковые ёмкости или делать литые из полимербетона. Первый вариант дороже, но проще в установке и обслуживании.

Выпускаемые промышленностью дождеприемники, как правило, дополняются корзинами-сборщиками крупного мусора. Природный мусор неизбежно попадает в ливневую канализацию с потоками дождевой воды.

Одна из многочисленных существующих конструкций дождеприёмников. Материал изготовления – пластик. Оптимальный выбор в рамках проектов частной недвижимости. Такие ёмкости, как правило, дополняются корзинами-фильтрами для задержки крупного мусора

Исходя из выбранной технологии сооружения ливневой канализации (открытая или закрытая), в траншеях укладывают лотки или монтируют линию из полимерных труб.

Если делается простая лотковая система слива с выводом на близлежащий газон, желательно предусмотреть риски возможного размыва почвы на участках слива. Элементы закрытого монтажа в местах стыков обязательно герметизируют.

Собранные таким образом коммуникации должны подключаться к общему резервуару-накопителю или коллектору централизованной сети.

Также следует позаботиться о сооружении фильтров-уловителей песка непосредственно перед входом в общий накопитель. И не забыть установить смотровые колодцы. Их монтаж необходим на участках магистралей длиной более 10 метров, а также в местах схемы, где образуются повороты водоотводной линии.

Сколько стоит монтаж ливневой канализации за 1 метр погонный

Для расчета ливневого водоотвода потребуются определиться с протяженностью и глубиной залегания ливневой системы, выполнить подбор необходимого оборудования и осмотреть место проведения работ.

Ниже вы сможете сделать прикидочный расчет согласно, технического задания.  Для точного расчета  можете пригласить на участок нашего инженера.

Наименование работ	Ед. изм.	Стоимость руб.
Шеф монтаж	смена	от 10 000 руб.
Проектирование ливневой системы	–	от 5000 руб.
Устройство ливневой канализации глубиной ДО 1м.(дождеприемники ДО 15 шт.)	м.п.	от 1 500 руб.
Устройство ливневой канализации глубиной ДО 1м.(дождеприемники БОЛЕЕ 15 шт.)	м.п.	от 1 850 руб.
Устройство ливневой канализации глубиной БОЛЕЕ 1м.(дождеприемники ДО 15 шт.)	м.п.	от 2 250 руб.
Устройство ливневой канализации глубиной БОЛЕЕ 1м.(дождеприемники БОЛЕЕ 15 шт.)	м.п.	от 2 600 руб.
Ливневая канализация в дренажных траншеях	м.п.	от 550 руб
Монтаж дополнительного дождеприемника	шт.	от 1 600 руб.
Устройство поверхностного ливневого водоотвода	м.п.	от 1 700 руб.
