Пластиковые канализационные колодцы: разновидности + особенности монтажа

Канализационные колодцы — СНиП, схемы устройства и монтажа

Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

Смотровые колодцы – задачи по видам

Разрез смотрового колодца

Смотровые колодцы обязательно должны устанавливаться при соблюдении одного из следующих условий:

  1. Изменение диаметра или уклона трубопровода
  2. Изменение направления потока
  3. При присоединении боковых веток
  4. На прямых участках, в зависимости от диаметра трубы – через 35-300 м

Сам колодец выполняется в виде шахты с камерой внутри, где входящий и выходящий трубопроводы соединены специальным лотком.

Каждый из колодцев этого типа имеет собственное назначение. Однако в одном сооружении может быть предусмотрено решение сразу нескольких задач.

Виды лотков смотровых колодцев

По устройству все смотровые колодцы канализационные однотипны, как правило, разница может возникать лишь в глубине залегания.

Все их параметры достаточно строго стандартизированы.

У сооружений, предназначенных для изменения направления потока сточных вод (узловой и поворотный канализационный колодец), лоток изготавливается специфической формы.

Ее параметры описаны упомянутым выше СНиПом.

Главная суть требований – в том, что угол поворота не может быть менее 90 °, и выполняется с плавным закруглением, радиус которого – от 1 до 5 диаметров входящей трубы.

Прямоточный лоток

Колодец канализационный поворотный размещают в тех местах, где предусмотрено изменение направления трубопровода, а узловые – там, где к сети присоединяются одно — два ответвления.

Лоток узлового колодца может быть рассчитан не более чем на три входящих трубы, и одну – исходящую.

Прямоточный колодец – чаще всего линейный, то есть расположенный на длинных участках сети без ответвлений и поворотов.

Он имеет лоток, точно повторяющий направление движения стоков и предназначен для проверки состояния трубопроводов, и, при необходимости – их прочистки.

Также его могут устанавливать в местах незначительного изменения уровня входа-выхода.

Может быть прямоточным и контрольный колодец, который устанавливается в местах присоединения домовой или квартальной сети к центральной магистрали.

Но, поскольку в таких местах все равно необходимо узловое сооружение – именно оно, как правило, и совмещает эти функции.

Представляем технологию

Основные элементы пластикового колодца

Конструктивно любой пластиковый канализационный колодец состоит из следующих частей:

  • Горловина с устройствами различного типа для монтажа люка
  • Шахтная труба, представляющая «тело» колодца
  • Лотковая часть, содержащая тот или иной тип разводки для подключения труб

Далее – возможны технологические различия, зависящие от используемых материалов, назначения колодца, его диаметра и конкретного производителя.

Важная информация!

Ввиду множества различных конфигураций, предлагаемых на рынке, необходимо ориентироваться в терминах.

Применительно к пластиковым колодцам они имеют следующие значения (от верха устройства):

  • Телескоп – сплошная труба с седловиной для люка, имеющая вертикальную подвижность относительно шахты. При сезонных и прочих колебаниях уровня поверхности позволяет люку перемещаться вверх-вниз, не передавая эти деформации остальным частям колодца (присутствует не у всех производителей)
  • Горловина – удлинитель, надеваемый на конус. Может оснащаться телескопом
  • Конус – оголовок шахты, одетый на ее трубу, сверху в него вставляется телескоп, надевается горловина, либо сразу устанавливается седловина люка.
  • Труба – тело колодца, может быть гофрированной, гладкостенной или комбинированной
  • Кольцо тела – в некоторых моделях, как правило – из гофротрубы, тело шахты не сплошное, а набирается из отдельных колец
  • Кинета – основание колодца, нижняя его часть, в которой и устраивается разводка.  Может быть совмещена с дном
  • Дно – плоское основание колодца. Может быть совмещено с кинетой

Конструктив и детали

По конструкции полимерные колодцы делятся на следующие типы:

  • Сборные. Их собирают непосредственно на месте монтажа по принципу соединения в паз. Сборные изделия имеют небольшой вес, и с монтажом можно справиться в одиночку.
  • Монолитные (бесшовные). Удобный вариант обустройства питьевого колодца. Полимерная труба погружается внутрь водоносного слоя; она достаточно герметична, чтобы защитить воду от загрязнений.
  • Сварные. Изготавливаются из полиэтилена, используются для канализации.
  • Любой пластиковый колодец, вне зависимости от материала изготовления, включает одинаковый набор деталей:
  • Днище. Прочная и толстая литая деталь. Дно бывает глухим, сквозным или лотковым (в последнем имеются направляющие для отведения потока).

Устройство герметичного пластикового колодца Источник oboiman.ru

  • Колодец (камера). Основной элемент в виде гладкой или гофрированной трубы большого диаметра с толстыми стенками.
  • Люки, крышки. Внешний вид зависит от назначения. Глухой люк не дает мусору, грунтовым водам и осадкам попасть в колодезный ствол. В комплекте с ливневой канализацией используют решетчатые модели.
  • Кольцо. Предназначено для регулирования высоты полимерного колодца.
  • Кессон. Его используют для того, чтобы создать в насыщенном водой грунте водонепроницаемую рабочую камеру или для защиты скважины от загрязнений.
  • Аксессуары. Горловины (присутствует чаще на смотровых колодцах), армированные ступени для колодцев.

Существуют более специализированные разновидности. Например, колодец для скважины имеет сравнительно небольшой диаметр корпуса. Дополнительно он оснащен гофрами, помогающими эффективно противостоять давлению грунта; устойчивости помогают и ребра жесткости.


Горловина – обязательная часть многих изделий Источник oboiman.ru

Плюсы и минусы пластиковых колодцев

Особенно хорошо видны сильные стороны пластиковых колодцев на фоне стандартных водных сооружений из железобетона:

Легкость. Малый вес конструкций из пластика позволяет при перевозке и монтаже обойтись без привлечения специальной грузоподъемной техники. Это не только удешевляет проект, но и позволяет реализовать его самостоятельно, заручившись поддержкой пары помощников.

Герметичность. Одно из самых важных достоинств: в первую очередь это касается пластикового колодца бесшовного типа. Продуманная технология соединения позволяет обеспечить хороший уровень герметичности также сборной продукции. Для стыковки отдельных частей там предусмотрены уплотнители из резины с хорошей продолжительностью службы.

Гигиеничность

Для питьевых колодцев очень важно, чтобы материал шахты не источал никакие вредные токсины и соответствовал другим санитарным требованиям. Полимерные водные сооружения абсолютно соответствуют всем существующим нормативам, исключая любую опасность отравления

Стойкость к всплытию. Чтобы из-за небольшого веса пластиковые колодцы не всплывали под воздействием паводков или морозного пучения грунта, им сообщается специальная гофрированная структура. Дополнительной фиксации конструкции данного типа можно не проводить.

Благодаря своей гофрированной структуре пластиковые колодцы защищены от всплывания

Прочность. Для изготовления полимерных колодцев используется пластик высокой прочности. Изделия большого диаметра дополнительно оснащаются наружными ребрами жесткости. Это позволяет не переживать за сохранность шахты из-за высокой нагрузки на сжатие при грунтовых сдвигах.

Химическая инертность. Стенки пластикового водного сооружения полностью инертны к воздействию химических элементов почвы. Как результат, им не грозит ни коррозия, ни преждевременное разрушение. Из-за того, что материал стенок вообще не впитывает влагу, гарантируется значительная продолжительность его эксплуатации: она в несколько раз больше, чем у железобетонных конструкций.

Стойкость к температурным колебаниям. Пластик, использующийся для изготовления колодцев, комфортно чувствует себя в температурном диапазоне -70…+50 градусов. Это дает возможность применять изделия этого типа практически в любой климатической зоне.

Разнообразие размеров и конструкций. Продукция представлена в продаже в огромном ассортименте размеров, диаметров и конструкций. Это дает возможность подобрать для себя наиболее оптимальный вариант, с ориентацией на его назначение и место установки.

Наряду с положительными характеристиками имеются у колодцев из пластика и слабые стороны, сдерживающие их более значительное распространение:

Стоимость. Пластиковые изделия на порядок дороже железобетонных.

Ограничение по глубине погружения. Несмотря на высокую прочность пластика он проигрывает в этом отношении бетонным кольцам. Как результат, существует ограничение на глубину установки полимерной шахты (15 м).

Меньшая жесткость

По степени жесткости конструкции из полимеров также уступают железобетону, поэтому во время их установки необходимо соблюдать определенную осторожность

В качестве уплотнителей на сборных конструкций рекомендуется использовать только качественные прокладки, иначе со временем на стыках образуются протечки. Сделав выбор в сторону пластикового колодца, нужно обязательно требовать у продавца соответствующий сертификат качества, чтобы обезопасить себя от приобретения низкокачественной подделки.

Техническое оснащение

Бывает, что в целях удешевления проектов из состава колодца канализационного предпринимают попытку исключить лотковую часть, оставляя дно гладким. Однако в процессе эксплуатации принятие такого решения дает обратный экономический эффект, который связан с сильным засорением мусором крупных фракций,  что в конечном итоге приводит к увеличению сопротивления потоку воды и, как следствие, скоротечному износу конструкций.

Кинета (лоток) с направляющими канавками

Из-за особенностей конструкции пластмассовые канализационные колодцы находят применение в системах канализации в виде поворотного, тройникового и прямопроходного колодца.

Они устанавливаются с соблюдением определенных промежутков, как на прямых участках трасс канализации, так и на поворотных траекториях и перепадах, а также в месте каждого изменения направления трассы, таких как поворот, присоединение (колодец-тройник) и т.п.

При изготовлении технических и инспекционных колодцев используются пластиковые трубы, которые оснащены элементами для подвода дренажа. Габаритные размеры труб определяются необходимостью размещения внутри специалиста, обслуживающего системы, ведь он является необходимым при проведении манипуляций по очистке дренажей водой под давлением.

Для чего нужны бетонные кольца

Чаще всего бетонные кольца нужны для устройства колодца, но также их используют при устройстве автономной канализации — делают септики или фильтрационные колодцы. Еще одна область применения — смотровые колодцы при устройстве ливневой и дренажной системы. Делают из бетонных колец даже погреба. Причем есть разные варианты — вертикальные, горизонтальные. В общем, область применения широка.

Бетонные кольца используются для строительства разных сооружений

Есть кольца разного размера под разные нужды, имеют они еще и разную толщину стенок, могут быть с армированием или без. Несмотря на такое обилие выбора, многие задумываются о том, чтобы сделать железобетонные кольца своими руками. Все дело в том, что при обустройстве участка может понадобиться не одно кольцо, и даже не десять. У некоторых только на колодец уходит больше десятка. Себестоимость изготовления железобетонных изделий намного ниже их розничной цены. Даже с учетом того что придется изготовить формы для бетонных колец. А если еще учесть еще стоимость доставки, то экономия получается очень даже солидной.

Как правильно установить

Если вы решили сменить бетонный колодец на пластиковый, то вполне можно остаться в выигрыше, несмотря на большую стоимость такого сооружения. В долгосрочной перспективе ваши вложения обязательно окупятся!

  1. Вырыть котлован для пластиковой емкости не составит особого труда. Даже если потребуется изменить объем и размер котлована уже в ходе работ по монтажу емкости. Для сравнения – с бетонными сооружениями все сложнее. Котлован, не соответствующий размерам, придется переделывать еще до сооружения самого колодца.
  2. Монтаж пластиковой емкости вполне может провести и один человек. Тогда как с установкой бетонных колец справиться можно лишь с помощью спецтехники. Ведь вес одного кольца в среднем составляет порядка 500 кг. Учтите, что вызов спецтехники – это тоже расходы, которые не совсем очевидны при покупке колец. Тогда как с монтажом пластика возиться не придется.
  3. Далее наступает этап гидроизоляции. Если бетонную конструкцию изнутри не обработать битумом или тем же цементным раствором, возможны протечки в таком колодце. А вот пластмассовые колодцы для канализации вообще не требуют никакой гидроизоляции. Они и без того уже представляют собой единую, полностью герметичную емкость.
  4. Также при строительстве бетонного колодца придется думать о дополнительных опциях самостоятельно. А вот в пластиковом колодце зачастую все уже предусмотрено. К примеру, часто такие колодцы выпускаются с уже вмонтированными лестницами. Это позволяет легко обслуживать колодец в случае необходимости. Еще одна суперопция – это люк, сделанный из полимерного материала. Бытует мнение, что это ненадежно. Однако опыт строительства показывает, что чугунные люки, несмотря на прочность, имеют недостатки. К тому же высока статистика краж таких люков. Полимерные же крышки для колодцев – это ноу-хау, уже зарекомендовавшее себя в сфере строительства. Вес такого люка небольшой, а надежность ничуть не меньше, чем у чугунного!

Предъявляемые требования

Требования, которые предъявляются к канализационным колодцам регламентированы в СНиП 2.04.03-85. В этом акте описаны все аспекты касающиеся этих сооружений: место размещения, классификация, размеры и характеристики. В документе сказано, что установка колодца производится если:

  • есть повороты или изгибы;
  • изменяется диаметр труб или уклон;
  • происходит ответвления трубопровода.

Габаритные размеры могут быть разными. в зависимости от диаметра трубопровода:

∅ трубы (мм)Габариты (мм)
до 150700
до 6001000
до 7001250
от 10001500
от 12002000

Объем не указывается, однако зная глубину и диаметр вычислить его можно самостоятельно. Эксплуатационные характеристики колодцев из бетона отражены в ГОСТ 8020-90, а пластиковых (полимерных) в ГОСТ 32972-2014.

Видео: Канализация из бетонных колец самый простой и дешевый вариант

Так же, при установке шахты колодцев необходимо соблюдать санитарные нормы, к ним относится:

  • нельзя устанавливать вблизи источников питьевой воды и водопроводных систем;
  • установка производится на определенном расстоянии от жилых домов и соседних участков;
  • объемы должен соответствовать количеству пользователей.

Более подробно о санитарных нормах можно прочитать в этой статье: Правила установки септика.

Фильтрационная разновидность

Еще один вид и устройство канализационного колодца, который достоин внимания. Фильтрационные сооружения или шахты могут быть как открытого, так и закрытого типа. При этом и тот, и другой вариант предназначаются для сепарации сточных вод, а также они позволяют отделять крупный мусор и тяжелые вещества от самой воды.

Открытая шахта – это сооружение, для изготовления которого используются перфорированные бетонные блоки. Жидкость меж тем уходит в грунт через специальные отверстия. Что касается тяжелых веществ, то они остаются в подобном сооружении и потом выгребаются при помощи специальной техники и идут на утилизацию либо захоронение.

Покупка оптимальной пластиковой емкости под септик для канализации: цена изделий

На рынке строительных материалов можно купить пластиковые емкости для канализации различных объемов и модификаций. Для их создания используются специальные производственные технологии, позволяющие получить изделия с улучшенными характеристиками. Такой материал способен выдержать серьезные нагрузки на растяжение или сдавливание, что дает возможность применения полимерных септиков без опасений, что почва во время пучения и передвижения сможет повредить или деформировать емкость.

Почему выгодно купить пластиковую емкость для канализации под септик:

  • облегченный вес конструкции позволяет выполнять транспортировку с помощью обычного легкового автомобиля;
  • простая система монтажа не требует участия специалистов, с установкой септика можно справиться вдвоем;
  • невысокая стоимость изделия;
  • инертность к негативному влиянию агрессивных сред, за счет чего сроки эффективной эксплуатационной службы измеряются в десятках лет.

Принципиальная схема монтажа септика на участке

Среди недостатков пластиковых контейнеров для стоков можно отметить их хрупкость под влиянием низких температур. По этой причине специалисты рекомендуют выполнять обратную засыпку при установке конструкции с помощью утеплительного материала.

Особенности и цена пластиковых емкостей для канализации: изделия из полипропилена

Полипропилен изготавливается из полимеров. Несмотря на схожую основу этот материал гораздо прочнее пластика, благодаря включению в состав смягчающих веществ, увеличивающих пластичность.

Уникальный состав обеспечил полипропиленовым изделиям множество преимуществ:

  • стойкость к перепадам температур;
  • устойчивость к появлению трещин по причине температурных изменений;
  • длительный срок службы (около 100 лет);
  • герметичность и водонепроницаемость, за счет чего исключается вероятность загрязнения источников воды стоками;
  • высокая стойкость к влиянию пара при стерилизации системы и воздействию агрессивных сред.

Изделия из полипропилена наделены толстыми стенками в пределах 5-20 мм. Кроме этого, в конструкции предусмотрено наличие ребер жесткости. Эти элементы предотвращают всплывание бака и обеспечивают дополнительную прочность.

Средняя цена полиропиленовых септиков Клен:

МодельВместительность, м³Габариты, (высота/ширина/длина), ммЦена, руб.
Клен-31880/910/120022000
Клен-51,51100/1100/150030000
Клен-5Н1,51100/1100195032000
Клен-72,51500/1300/150040000
Клен-7Н2,51500/1300/195044000

Особенности и цена пластиковых септиков для канализации: изделия из полиэтилена

Полиэтиленовые изделия изготавливаются из полимеров с добавлением стекловолоконных нитей. Благодаря этому стенки прекрасно выдерживают такие негативные явления, как перемещение грунта и его вспучивание. Емкости хорошо реагируют на растяжение и плавное сжатие, однако они боятся резких ударов. Силовое воздействие может повредить резервуар и спровоцировать появление трещины.

Достоинства полиэтиленовых септических конструкций:

  • небольшой вес изделия;
  • широкий выбор конфигураций, включая шарообразные и квадратные формы;
  • продолжительный срок эксплуатационной службы (в пределах 30-50 лет);
  • устойчивость к негативному влиянию агрессивных сред.

Как и другие пластиковые изделия, полиэтиленовые емкости легко повреждаются под влиянием резких механических нагрузок.

Средняя цена на пластиковую продукцию Полекс:

Габариты, (длина/высота без учета горловины), ммВместительность, м³Толщина стенки, смЦена, руб.
1800/120021,825000
2700/120031,830000
3600/120041,839000
2900/150052,557000
3400/150062,580000
4000/150072,587000
4600/150082,595000

Назначение колодцев

Канализационный колодец пластиковый в настоящее время нашел большое применение в автономных магистралях. Там его устраивают для осмотра и сбора отходов. К тому же эти пластиковые резервуары монтируются на сложных рельефных местах при различном уровне труб, или при изменяющемся направлении.

Справка. В городской системе канализации, монтаж колодцев предусмотрен строительным положением (СНиП 2.04.03-85).

При устройстве канализационных колодцев может быть предусмотрено обслуживание, поэтому они делаются не менее 100 см в диаметре. Также бывают колодцы для осмотра и отличие у них друг от друга в разном диаметре.

Монтаж своими руками

Прежде чем покупать пластиковые трубы большого диаметра для колодца нужно рассчитать глубину котлована. Способ монтажа зависит от типа почвы.

Открытый способ

Такой способ монтажа применяется для плотной глинистой почвы. Этапы проведения работ:

  1. Вырыть котлован, который будет превышать по диаметру подготовленные кольца.
  2. На дне ямы высыпать подушку из щебня.
  3. Отдельные вкладыши скручиваются между собой, устанавливаются поверх щебня.
  4. Швы можно дополнительно проклеить армированным скотчем для сантехнических работ.

Котлован нужно засыпать, но по внешним сторонам готового колодца должен идти слой песка. Внутри него нужно засыпать подушку из щебня, песка. Последний этап монтажа — накрыть колодец крышкой. Можно изготовить декоративное оформление для нее в виде домика.

Котлован для колодца

Закрытый способ

Этот способ применяется для монтажа конструкции в рыхлой почве. Последовательность выполнения работ:

  1. Выкопать котлован глубиной 1 метр, который по диаметру должен немного превышать кольцо. Оно должно без проблем погружаться под землю.
  2. Спуститься в яму, продолжить вычерпывать землю под кольцом, чтобы оно опускалось глубже.
  3. Докопать яму до нужной глубины, постепенно добавляя новые кольца.
  4. На дне высыпать прослойку из песка, щебня.

Поверх готовой конструкции закрепить крышку. Закрытый способ не подходит для скважин большой глубины.

Особенности

В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.

Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.

В системе должно располагаться несколько колодцев:

  • смотровой;
  • поворотный;
  • колодец под отходы хозяйственного характера;
  • колодец для дождевой воды.

Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.

Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.

Особенности обустройства согласно СНиП заключаются в следующем:

  • перед работами нужно определиться, в каком месте будет находиться колодец;
  • на местности потребуется создание разметки;
  • деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
  • к строительной площадке нужно обеспечить незатруднительный проезд техники;
  • потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.

К канализационным колодцам предъявляются следующие технические требования:

  • смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
  • на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
  • в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
  • между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
  • диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.

Подведем итоги: наш выбор — канализационный пластиковый колодец

При принятия решения о монтаже коммуникаций (бытовой, дренажной) надежнее всего использовать колодцы канализационные пластиковые. Этот выбор в современное время является наиболее практичным. К его достоинствам можно причислить следующие свойства и характеристики:

  • легковесность элементов конструкции
  • посильный монтаж системы, легкость транспортирования, простоту складирования
  • прекрасные герметические характеристики
  • прочность к механическим повреждениям, сопротивление агрессии химических сред на внутренних и наружных поверхностях
  • пластичность материала
  • длительный срок службы
  • встроенные дополнительные элементы (лесенки, горловины и тому подобное)
  • практичные решения проблем лоточной части системы
  • регулировка элементов по глубине при монтаже и разборке конструкции
  • существует возможность монтажа колодца небольшого размера

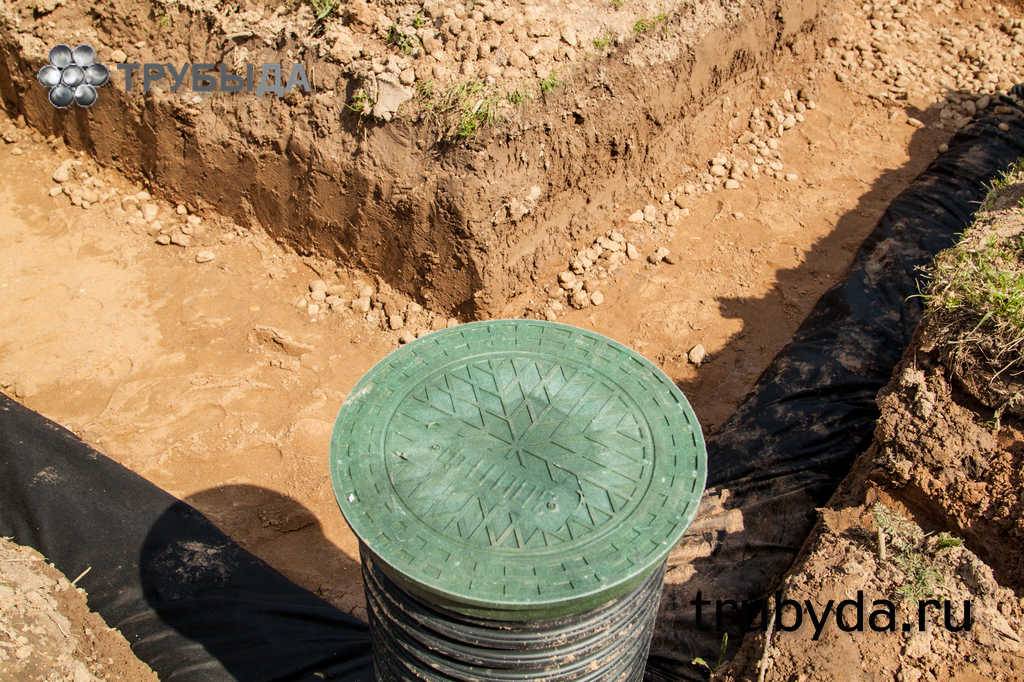

Существенное обстоятельство — полимерные люки, закрывающие колодцы, обеспечивают охрану канализационной системы ничуть не хуже своего чугунного аналога. При желании люк можно дополнительно оснастить запорами и иными дополнениями. Кроме того, синтетический люк не украдут ради выгоды сдачи металлолома.

На обширном рынке канализационных колодцев существует многообразие модифицированных моделей различных многочисленных производителей. Системы выполняются из полиэтилена, полипропилена, ПВХ. Эти синтетические материалы способны претворить в жизнь особенные конструкторские решения проблем любой сложности. Пластиковые канализационные колодцы видео

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
