Ливневая канализация своими руками: все о устройстве ливневки для дачи и частного дома

Уклон труб ливневок

Для того, чтобы вычислить необходимый наклон канализационной магистрали необходимо учитывать следующие факторы:

  • диаметр магистралей;
  • метод отвода дождевых вод;
  • материал изготовления поверхностей.

В случае использования магистралей, диаметр которых составляет 20 сантиметров, то наклон должен составлять по 7 миллиметров на каждый погонный метр магистрали. Если диаметр магистрали составляет 15 сантиметров, то ее наклон должен быть не менее 8 миллиметров на каждый погонный метр канализационной системы. Если имеется такая необходимость, то можно сделать наклон немного меньше, чем указано выше. Вся эта информация содержится в СНиПе 2.04.03-85.

Согласно данному документу, можно уменьшить наклон до 5 миллиметров в случае с магистралью диаметром 20 сантиметров, а для трубы с диаметром 15 сантиметров допустим наклон по 7 миллиметров на каждый метр установленной системы.

Из этого следует, что в крайне случае у вас имеется возможность сэкономить около 2 миллиметров на каждый погонный метр канализационной магистрали. Следует помнить и о том, что нормативный документ регламентирует не только минимальный, но и максимальный наклон, который не должен превышать 15 миллиметров.

В случае превышения данного значения возникает возможность образования засоров в канализационной системе. Все дело в том, что слишком большой наклон обеспечивает очень быстрый отток воды, но песок, который имеется в сточных водах, оседает на внутренней поверхности магистрали и скапливается там.

Элементы ливневой канализации

В большинстве случаев канализационные системы состоят из следующих элементов.

Дождеприемники. Данное устройство является одним из самых важных звеньев канализационной системы. Оно используется для сбора жидкости с земельного участка.

Придверные поддоны. Это разновидность приемника дождевых вод, который устанавливается перед дверями или воротами.

Элементы ливневой канализации

Приемные лотки. После рытья канавы в нее устанавливают данные элементы, которые способствуют отводу воды с земельного участка. Их необходимо монтировать под наклоном в сторону коллектора, для обеспечения протекания жидкости.

Трубы. Конструкция ливневой канализации включает в себя трубы, которые необходимы для оттока жидкости за пределы земельного участка или в специальный коллектор.

Пескоулавливатели. По сути, данное устройство представляет собой фильтр, который необходимо монтировать поверх дождеприемника. Используется для предотвращения образования засоров в канализационной системе.

Ревизионные колодцы. Данные конструкции используются для проведения проверок состояния канализационной магистрали или обнаружения неисправностей.

Дренажные системы

Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?

По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.

Виды систем дренажа:

  • Дренаж наземный (поверхностный)
  • Водоотведение линиями
  • Дренаж в определенных местах (точечный)
  • Открытая водоотводная система
  • Закрытая дренажная система
  • Траншей засыпанные
  • Глубинное водоотведение

Когда возникает острая необходимость устанавливать сложную систему водоотведения:

  • Если рядом с домом находятся природные водные объекты.
  • Дом стоит на низине.
  • На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
  • В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
  • Грунтовые воды находятся близко к поверхности земной коры.
  • Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
  • Низкий фундамент дома, потому что возможность подтопления в разы возрастает.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

Принцип работы

Главной особенностью работы систем ливневой канализации является сбор и дальнейшее отведение дождевых и талых вод за пределы придомового участка. Такая конструкция работает по следующему принципу. Дождевая или растаявшая вода стекает по специальным трубам с кровельных пространств или других площадей, собираясь в общую систему посредством прохождения через дождеприёмники. Дальше вода проходит по лоткам или трубам, расположенным под землёй под небольшим уклоном, и попадает в свою конечную точку.

Если смотреть на канализацию для сточных вод с позиций её функциональности, то можно выделить три участка взаимодействия в ней. Это:

  • Система водостоков;
  • Система сбора воды;
  • Система утилизации собранной талой либо дождевой воды.

В целом же ливневая канализация может состоять из двух систем, тесно между собой взаимосвязанных. Они называются сбором воды линейного и точечного типов.

Точечный сбор предполагает сбор талых и дождевых вод через водосточные системы особого типа, а линейный отвод воды с придомовой территории подразумевает прокладку под землёй системы лотков и дренажных труб.

Отвод воды линейного типа подразумевает обустройство системы не только в непосредственной близости от здания (с целью защиты фундамента от воздействия сточных вод), но и рядом с пешеходными либо садовыми дорожками, парковочными или игровыми площадками, автомобильными дорогами. При этом следует учитывать, что во всех местах, где требуется отвод воды по тем или иным причинам, должен быть сделан небольшой уклон в сторону прокладки лотков или труб канализации.

Некоторые владельцы частных домов предпочитают  выполнять устройство ливневой канализации в комплексном варианте, где будет присутствовать сразу три функции:

  • Линейный отвод;
  • Отвод точечного типа;
  • Дренажная система.

Принцип работы ливневой канализации также представлен на фото № 9.

Фото № 9

Технология ливневой канализации

Компоненты ливневой канализации

Базовая схема ливневки включает в себя такие основные компоненты:

  1. Водосточные трубы, желоба и воронки: ливневка на крыше и то, из чего состоит система отвода воды с кровли здания.
  2. Дождеприемники, колодцы точечного водосбора.
  3. Ведущие к коллекторам трубы, проходящие под землей. В итоге все стоки, идущие по системе ливневой канализации, попадают в коллекторы.
  4. Специальная система лотков, которую включает линейный водоотвод.

К зонам такого типа относятся трассы, парковки, тротуары, дорожки, игровые площадки и прочие объекты. При этом необходимо организовать поверхность зоны таким образом, чтобы она находилась под уклоном небольшой величины к точке (точечный) или линии (дренаж линейного типа) водосбора.

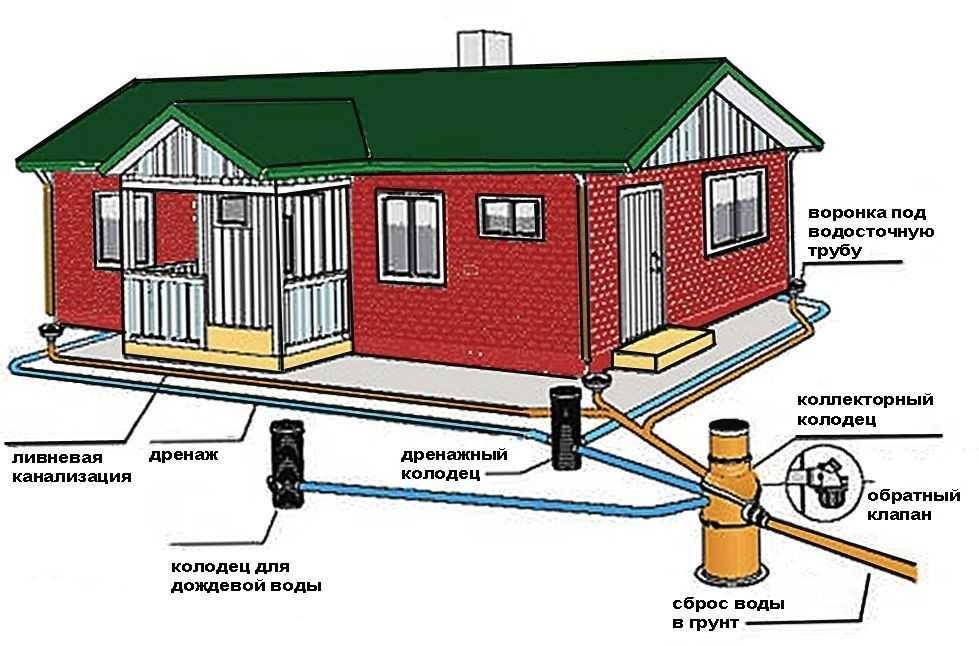

Схема ливневой канализации

Полноценная установка ливневки предполагает наличие элементов следующего типа:

  • заглушки, препятствующие току воды в обратном направлении;
  • пескоуловители;
  • сифоны, препятствующие распространению запахов из канализационного коллектора.

Принцип водоотведения

Устройство ливневки должно соответствовать главному ее принципу – сточные воды собираются с крыши или другой зоны осушения в один поток, после чего устремляются в коллектор. Лотки и трубы объединяются в одну общую систему, их устанавливают под углом в направлении водосброса.

Процесс водоотведения выглядит так:

  • осадки стекают с поверхности крыши и попадают в водосточные желоба;
  • далее, через систему отводных труб, поток воды идет в дождеприемник, который посредством установленных под землей труб соединяется с коллектором.

Совет от профессионала: В качестве коллектора, если централизованные инженерные коммуникации отсутствуют, могут выступать канавы, находящиеся поблизости водоемы или специально сооруженные дренажные колодцы.

Линейный дренаж также играет важную роль. Лотки укладываются вровень с осушаемой поверхностью в местах, в которых наиболее вероятно скопление влаги от дождей или талой воды. Эти лотки осуществляют подключение ливневой канализации к одному из мест водосброса, например, ливневому коллектору. Сточные воды могут отводиться не только под землей, существуют схемы отвода на поверхности.

Составные части системы

Многие хозяева думают, что вполне достаточно, если на крыше дома установить водосточную трубу с крыши до поверхности земли. Но в действительности ливневая система водоотведения с крыши здания состоит из нескольких важных элементов, каждый из которых выполняет свою определенную функцию. Рассмотрим, какие этапы проходит сточная вода на своем пути.

1. Горизонтальный водосток. Включает в себя систему труб, желобов и леек, установленных по периметру крыши здания. Их задача – сбор и отведение дождевой воды с поверхности кровли.

2. Вертикальный водосток. Это трубы, которые устанавливаются на специальных кронштейнах на стенах. Они транспортируют воду с крыши на уровень земли. Устанавливаются такие трубы под лейками, в основном, в углах или посредине дома.

3. Колодцы точечного сбора сливной воды. Они выкапываются в земле под каждой водосточной трубой.

4. Ливневая канализация. Сюда входят различные лотки или трубы, которые устанавливаются для передачи сливной воды в центральную канализацию, дренажные ямы или для спуска на склоны или в реку.

Создание проекта и подготовительные работы

Правильный чертеж будущей ливневой канализации и схема конструкции позволяет организовать эффективный водоотвод на участке при минимальных затратах. Поэтому перед тем как сделать ливневую канализацию своими руками, нужно составить ее проект.

Для составления проекта требуются провести определенные расчеты, которые основываются на следующих данных:

  • Среднее количество осадков, характерное для определенного региона.
  • Периодичность выпадения осадков.
  • Высота снежного покрова.
  • Площадь стока.
  • Площадь крыши.
  • Объем сточных вод.
  • Наличие и расположение подземных коммуникаций.
  • Свойства грунта на участке.

При решении вопроса, как сделать ливневку своими руками, необходимо рассчитать объем влаги, которая будет выводиться с участка, используют формулу:

Q = q20*F*K.

Здесь Q обозначает искомый объем влаги, q20 – количество осадков, F – площадь, с которой будет отводиться вода, К – поправочный коэффициент, который определяется по материалу покрытия участка. Например, для участка, засыпанного щебнем, нужно брать коэффициент 0,4. Асфальтированный участок требует использования коэффициента 0,95, для крыши – 1.

По полученным значениям определяют оптимальный диаметр труб.

Глубина укладки дрен и лотков при обустройстве ливневой канализации своими руками также определяется условиями местности. В большинстве случаев трубы диаметром до 50 см располагают на глубине 0,3 метра, трубопровод большого диаметра рекомендуется разместить на глубине 0,7 метра.

При выборе глубины расположения трубопровода следует учесть один момент. Если существует возможность утепления труб и других элементов ливневой канализации, то можно не слишком заглублять систему. В этом случае получается некоторая экономия за счет снижения затрат на земляные работы.

Что касается необходимого уклона ливневки для двора с отводом, то эти значения строго регламентированы:

  • Трубы диаметром 15 см должны располагаться с уклоном 8 мм на погонный метр.
  • Трубы диаметром 20 см укладывают с уклоном 7 мм на погонный метр.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

РазновидностьХарактеристика
ПолуэллиптическийХорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
ПолукруглыйОн устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Разновидности дождевой канализации

Ливневая канализация в частном доме своими руками может быть исполнена в трех различных вариациях:

  1. Поверхностная – ее составляют открытые желоба, которые направляют воду для полива в отдельный коллектор или центральную канализацию. Без применения дополнительных средств необходимо, чтобы уклон участка был равен 3-5%.
  2. Подземная – при таком типе ливневки все ее элементы располагаются под землей, обустройство такой системы нужно выполнять на этапе строительства дома или придется полностью перекапывать участок. Подземная ливневка может быть промерзающей или непромерзающей. Промерзающая не сможет функционировать в зимний период, но ее обустройство проще, потому что не требует большой глубины залегания коммуникаций (от 0,3 до 1 метра). Трубы ливневой канализации незамерзающего типа обязаны располагаться ниже уровня промерзания почвы, который в различных регионах имеет свою величину. В этом случае значительный объем работ, конечно же, потребует и немалых финансовых затрат.
  3. Смешанная – некоторые элементы водоотвода проходят под землей, другие являются открытыми. Этот вариант является наиболее оптимальным по соотношению финансовых вложений и эстетики внешнего вида.

Каждый участок имеет свои особенные параметры и характеристики: рельеф, размещение построек и масштаб застройки, впитывающую способность почвы. В связи с этим приходится в каждом случае индивидуально подходить к вопросу обустройства ливневки вокруг дома своими руками.

Виды ливневой канализации

Ливнёвка в частном доме может быть линейной, точечной, а также смешанной. Каждый из этих типов отличается своим устройством и предназначением.

Линейная (открытого типа) канализация

Данная система проста в изготовлении и достаточно эффективна. Она представляет собой сеть поверхностных металлических, бетонных или пластиковых желобов. В эти каналы вода попадает по водосточным трубам, направляясь в общую канализацию или специальные резервуары. Сверху желоба накрыты решетками, защищающими их от мусора, а также выполняющими декоративные функции. Отдельные желоба стыкуются между собой при помощи герметика с целью недопущения проникновения воды между стыками.

Такая ливневая канализация на даче или в загородном доме имеет больший охват, в нее собирается вода с дорожек, тротуаров, различных площадок, а не только с крыш.

На фото пример ливневой канализации открытого типа из водоотводных лотков с решетками

Точечная (закрытого типа) канализация

Если выбор пал на схему ливневой канализации в частном доме точечного типа, то все водоприемные трубопроводы следует расположить под землей. Вода, стекающая по трубам с крыш, попадает в закрытые решетками дождеприемники, а от них — в подземные каналы. По ним вода отводится в предназначенные для нее места или просто сливается за границами участка.

Пример устройства точечной ливневки в частном доме

Смешанная канализация

К такому типу канализации прибегают в случаях, когда необходимо сэкономить на трудовых или финансовых затратах. Данная система может включать в себя как элементы открытого типа, так и компоненты системы точечной канализации.

Схема смешанной ливневой канализации на участке загородного дома

Заказать проектирование систем ливневой канализации

Конечно, проектирование сложной системы ливневой канализации, а также её установку лучше доверить профессионалам, вооружённым специальным оборудованием и необходимыми знаниями. Заказать составление подробного проекта водосточной системы и её соединения с центральной канализацией и другими инженерными коммуникациями можно обратившись в наш проектный отдел по адресу электронной почты – info@construction-engineer.ru или по телефону, указанному в контактах.

В нашем проектном отделе можно оформить заказ на проектирование ливневой канализации следующих сооружений:

  • Частных домов;
  • Административных зданий;
  • Производственных предприятий;
  • Торговых предприятий и торговых центров;
  • Заводов;
  • Стадионов и спортивных сооружений;
  • Складских комплексов;
  • Очистных сооружений
  • Городских территорий;
  • Дорог, мостов и тоннелей.

Проектирование ливневой канализации на предприятии

Система лотков, каналов и резервуаров, расположенная на территории различных предприятий, представляет собой более сложную организацию, чем такая же система, установленная на участке частного дома. Для отвода лишней воды от промышленного предприятия используются открытые, закрытые или смешанные системы. Работа каждой из перечисленных систем направлена на сбор воды и её перенос в центральный коллектор с параллельным очищением жидкости от вредных элементов. Если на предприятие присутствуют водоёмы, на этапе подготовки проектной документации обязательно учитывается возможность переполнения этих водоёмов в неблагоприятных погодных условиях.

Обычно такие ливневые коммуникации требуют не только подготовки комплексной проектной документации, но и её согласования в органах местного управления.

После подготовки полного пакета документов для разработки проекта, с учётом геологических, геодезических и экологических исследований территории предприятия, осуществляется обязательная экспертиза данного проекта.

Проектирование ливневой канализации частных домов

Составлять проект ливневой канализации частного дома заметно легче чем разработать проект ливневой канализации огромного предприятия или торгового центра, однако и в проектировании водоотвода частного дома или коттеджа есть факторы, пренебрежение которыми может привести к печальным последствиям, например:

Неправильный расчёт уклонов в следствии некачественно выполненной топографии или работай с нивелиром;
Местность важно качественно исследовать на предмет характера почвы, а также на расположение поблизости водоёмов, низменностей и возвышенностей;
Неправильный анализ почвы на предмет наличие или отсутствие грунтовых вод;
Подготовка проекта без учёта ревизий;
Подготовка проекта без учёта очистных сооружений (при наличии ограничений на сброс воды исключительно прошедшей очистку);
Проект, который не учитывает установку промежуточного колодца гасителя на участке заказчика, а направляет ливневые трубы напрямую в поселковую ливневую или овраг;
Проект выполненный без учёта канала сброса накопленный в коллекторе воды;
Проект, который не учитывает установку насосного оборудования при невозможности слива воды самотёком.

Сотрудничество с профессиональной проектной компанией приведёт к тому, что ливневая канализация будет спроектирована и установлена в короткие сроки, а главное, окажется надёжной и долговечной.

Как сделать ливневую канализацию без ошибок?

В первую очередь владелец должен составить подробную схему, на которой будут обозначены места расположения элементов. Дополнительно нужно провести расчет требуемого количества труб, пескоуловителей, водоприемников. Далее выполняется установка ливневой канализации по следующей инструкции:

  • Вырыть траншеи под дождеприемники, пескоуловители и трубы.
  • Подготовить подушку из щебня с учетом уклона труб в сторону коллектора или к другому месту отвода воды.
  • Уложить геотекстиль вдоль траншей для защиты труб от промерзания.
  • Провести установку дождеприемников, укладку труб, заглубленных желобов. Проверить качество соединения элементов.
  • Обернуть трубы геотекстилем. Засыпать в траншеи щебень (исключая его попадание в дождеприемники, пескоуловители и желоба).
  • Поверх щебня над трубами засыпать песок/землю. Над дождеприемниками и желобами установить решетки, предупреждающие попадание мусора в отсеки. Подсоединить выходную трубу к коллектору или просто вывести ее за пределы участка.

Чтобы готовая система справлялась с возложенными задачами, нужно при выборе элементов учитывать особенности региона. Для местностей, в которых дожди являются привычным явлением на протяжении всего года, рекомендуется использовать компоненты канализации с увеличенными размерами. В противном случае могут возникнуть проблемы с отводом воды.

Избежать ошибок при монтаже ливневки своими руками помогут и обучающие видео уроки. Дополнительно следует просмотреть фотоотчеты специалистов по сборке канализации

Немаловажно учитывать требования по отводу: слив воды может проводиться в ближайший водоем, на улицу, к не обустроенным территориям (пустырям), собирающему коллектору

Выбор диаметра труб

Устройство ливневки предполагает использование качественных труб. Лучше всего для этих целей подойдут полиэтиленовые, пластиковые или пропиленовые трубы.

Полиэтиленовые считаются лучшими по стоимости и из-за качественных характеристик – гладкости стенок, которые не будут копить на стенках остатки воды и бактерии. К тому же, данная продукция хорошо пропускает жидкость и считается долговечной.

Трубы из пластика бывают гофрированными, сделанными под высоким и низким давлением. Они хорошо и быстро собираются с помощью фитингов.

Кроме вышеперечисленных, можно использовать трубные изделия из металла (выдерживают большие нагрузки, особенно, вдоль дорог), стеклопластика и асбестоцемента.

Система труб транспортирует осадки из приемников к месту утилизации.

Диаметр выбора труб для ливневки находится в зависимости от климатических условий, мощности и насыщенности природных осадков, а также устройства системы (ее разветвленности и площади). Самым маленьким диаметром считают цифру в 150 мм, с уровнем уклона более 3 см на каждый м трубного отведения.

Диаметральный расчет вычисляется самостоятельно или при помощи услуг профессионалов. Для этого, узнают среднее количество региональных осадков, вычисляют площадь земли и коэффициент поправки, который зависит от окружающего грунта (покрытия). Например, при прилегающей асфальтированной территории, коэффициент будет равен 0,95, бетонированной – 0,85, гравированной или песчаной – 0,4.

Объем воды (Q) вычисляют по формуле: Q = q20 ∙ F ∙ φ. Как только формула покажет: с каким количеством осадков должна справиться труба, то начинают определять ее диаметральный объем. Для этого используют техническую таблицу Лукиных.

Приусадебному участку среднего размера самым подходящим диаметром будет 100-110 мм.

ВАЖНО! Чтобы дождевая канализация долго прослужила, нужно правильно подобрать трубы, рассчитав их диаметр таким образом, чтобы они справлялись с большим потоком поступающего водного объема.

Основные компоненты системы

Устройство ливневой канализации в частном доме предполагает наличие в ее составе следующих элементов:

  • открытые желоба (лотки), находящиеся на поверхности или каналы закрытого типа, располагающиеся под землей. Устанавливаются с учетом уклона в сторону водосборников. По ним вода поступает в водосборники или выводится напрямую за пределы участка.
  • дождеприемники. Они предназначены для сбора воды, стекающей с крыш построек. Наиболее приемлемые для их установки места находятся под водосточными трубами. Дождеприемники изготавливаются из пластика или полимербетона в форме прямоугольных емкостей различного объема и оборудуются корзиной для сбора попадающего вместе с водой различного мусора. С них вода по системе каналов проходит в водные резервуары;
  • придверные поддоны;
  • смотровые колодцы. Они предназначены для профилактических осмотров и чистки каналов и трубопроводов в случае их засорения. Как правило, их обустраивают на стыках каналов и в местах их пересечения, так как именно в этих местах риск засорения каналов наиболее вероятен;
  • пескоуловители служат для сбора твердых частиц, находящихся в поступающей по каналам воде. Устанавливаются на поверхностные ливневки;
  • коллекторный колодец предназначен для сбора и последующей фильтрации воды в почву.

Элементы ливневой канализационной системы для частного дома

Сифонная система и ее особенности

Схема работы сифонной системы

Воздух, попадающий в систему труб, уменьшает производительность самотечных систем водоотведения, вынуждает увеличивать количество стояков и диаметр труб, поэтому очевидно преимущество сифонных систем перед другими.

Когда уровень воды в вертикальном стояке все-таки падает, то в трубопроводе создается разряжение, которое засасывает остающуюся воду на крыше здания — это свойство и есть главная особенность сифонных систем. Роль сифона играют горизонтальные трубы, особым способом уложенные на крыше.

Чтобы вода в сифонных системах не замерзла, их «одевают» в хорошую теплоизоляцию, или даже прокладывают рядом кабели электроподогрева. Затраты на монтаж подогрева и расход электроэнергии компенсируются в будущем отсутствием забот по очистке трубопроводов ото льда.

Из чего состоит ливневая канализация

Конструкция любой системы предполагает наличие определенных составляющих частей, ливневая канализация вокруг дома в этом плане не является исключением.

Колодец

Колодец в ливневой канализации может иметь разный объем, этот параметр зависит от габаритов кровли, площади участка и среднего количества осадков, характерного для определенного региона.

Для изготовления колодца можно использовать бетонные кольца, при этом нижнее кольцо должно иметь дно. Для обустройства современных ливневых канализаций используются пластиковые емкости, которые характеризуются полной герметичностью, в отличие от сборных бетонных конструкций.

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Смотреть видео

Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:

  • поверхностными, для схем ливневой канализации вокруг загородного дома;
  • малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
  • глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.

Разновидности ливневых канализаций для частного дома

Системы водоотведения осадков представлены сетью из труб и приемников, осуществляющих следующие функциональные действия:

  • аккумуляцию жидкости с помощью дождеприемников и поддонов;
  • сбор и выведение жидкости за пределы участка или в коллектор с глубинным дренажем;
  • очищение воды от вкраплений твердых веществ в виде песка и грунтовых частиц.

В частном секторе встречаются следующие разновидности ливневых канализаций в виде систем:

  1. Открытые. Включают в себя открытые желоба, собирающие воду на поверхности. Легко сделать своими руками.
  2. Закрытые. Такой сложный вариант требует четкого планирования и расчетов, будет лучше, если его сделают специалисты своего дела.
  3. Смешанные. Данный вариант выбирают, чтобы уменьшить финансовые расходы, связанные со строительством.

Ливневка может входить в часть общепоселковой канавы, выходить в овраг поблизости, водоем или отправляться сразу в коллектор, который проведет фильтрацию в почву.

Все системы ливневок бывают двух типов:

  • точечные;
  • линейные.

При первом типе дождеприемник делают под водостоком, а воронка, собирающая воду имеет сетку-фильтр и корзинку внутри по сбору сора.

При линейном типе – каналы под землей находятся в неглубоких траншеях, и собирают природную влагу в открытые лотки с решетками по всей линии, содержащие пескоуловители.

ВАЖНО! Линейная система, в отличие от точечной, собирает осадки не только с крыши, но и с прилегающей территории (дорожек, площадок, поверхностях с тротуарной плиткой). Такой тип охватывает большую площадь обслуживания

Какой именно выбрать тип ливневки – человек должен выбрать сам, в зависимости от материальных возможностей и учета факта, что у каждого дома своя собственная схема, зависящая от конструкции здания, расположения, размеров участка и местности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
