Система дымоудаления: устройство и монтаж противодымной вентиляции

Оконный привод

Вентиляция помещения может осуществляться через окна. Такой вариант оптимален для цокольных этажей, подвалов, кладовок. Для этого в покрытии создают проемы стандартных размеров. На лестничных площадках предусмотрены застекленные отверстия в наружных стенах каждого этажа.

Когда используют оконный привод:

  • при открытии/закрытии фрамуг в местах с затрудненным (неудобным) доступом (крышные окна и монтированные высоко над уровнем пола);
  • в старых помещениях с массивными окнами и большими проемами, зданиях культурного отдыха (церковь, концертный зал и др);
  • в сооружениях с существенной ветровой нагрузкой (многоэтажки, дома на морском берегу и на степных территориях);
  • с целью упрощения открытия/закрытия фрамуг людьми с ограниченными физическими возможностями или пациентами медицинских учреждений;
  • в комплектации систем дымоудаления, «умный дом».

Оконный привод может быть использован для автоматизации управления в жилых помещениях, офисных зданиях, промышленных предприятиях.

Другие полезные статьи:

Вытяжные вентиляторы дымоудаления

Размещение решеток в коридорах и помещениях

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»:7.8 При удалении продуктов горения из коридоров дымоприемные устройства следует размещать на шахтах под потолком коридора, но не ниже верхнего уровня дверных проемов эвакуационных выходов. Допускается установка дымоприемных устройств на ответвлениях к дымовым шахтам.

Низ клапана дымоудаления должен находиться выше проема двери пути эвакуации. Чем выше размещен клапан, тем выше поднимается нижняя граница дымового слоя и проще эвакуация.

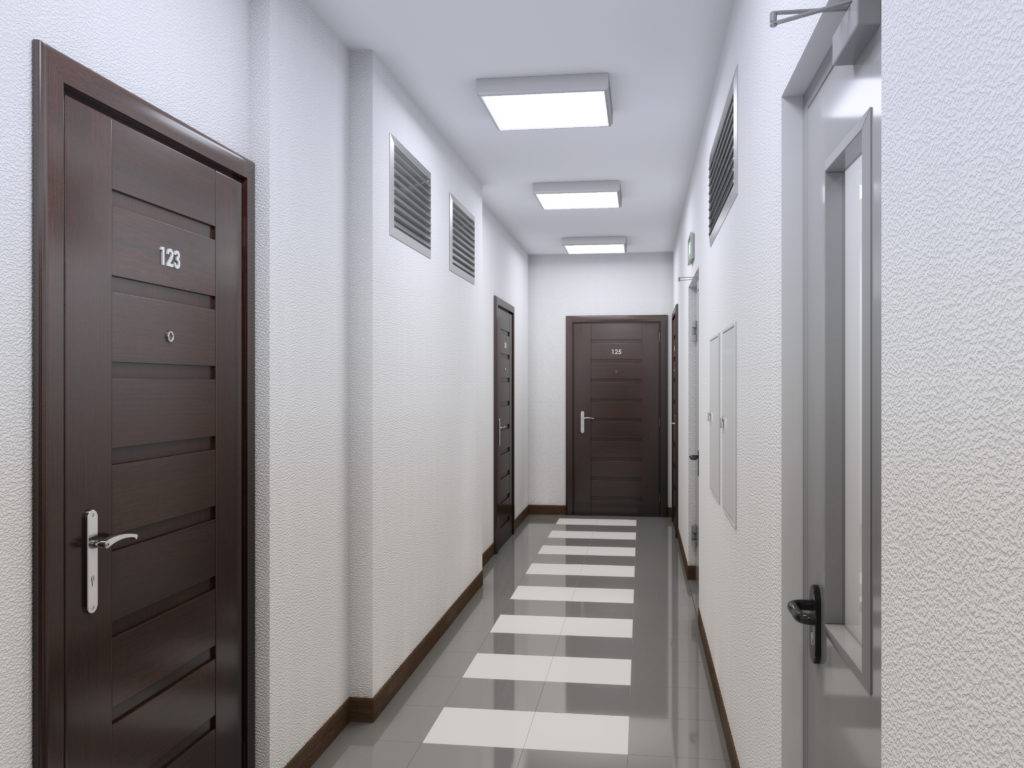

Рис. Решетки (точнее, клапаны) дымоудаления находятся немного выше эвакуационных дверей. В данном коридоре установлены сразу несколько решеток

Рис. Другой пример размещения клапана с решеткой

7.17. ж) минимальное расстояние между дымоприемным устройством системы вытяжной противодымной вентиляции и приточным устройством системы приточной противодымной вентиляции (примечание: расположенные в нижней части помещений и коридоров), должно быть не менее 1,5 метра по вертикали.

Рис. Очевидно, что расстояние между клапанами менее 1,5 метров, это связано с тем, это требование появилось в нормативах только в 2020 году, а объект спроектирован ранее

Воздух должен подаваться в нижнюю часть помещения, что помогает «выдавить» дым в верхнюю часть. Размещение клапана в самом низу также уменьшает перемешивание дыма, ведь если его установить в верхней части, в самом дымовом слое, то дым быстро распределится по всей высоте.

Методикой ВНИИПО установлено, что в коридорах верх клапана компенсации должен находиться не выше середины высоты коридора. Если коридор имеет высоту 3,5 метра (до перекрытия или глухого потолка), то верх клапана должен быть не выше 1,75 метра от уровня пола. Такой подход используется при приемке объекта в эксплуатацию, и отклоняться от этого правила нельзя.

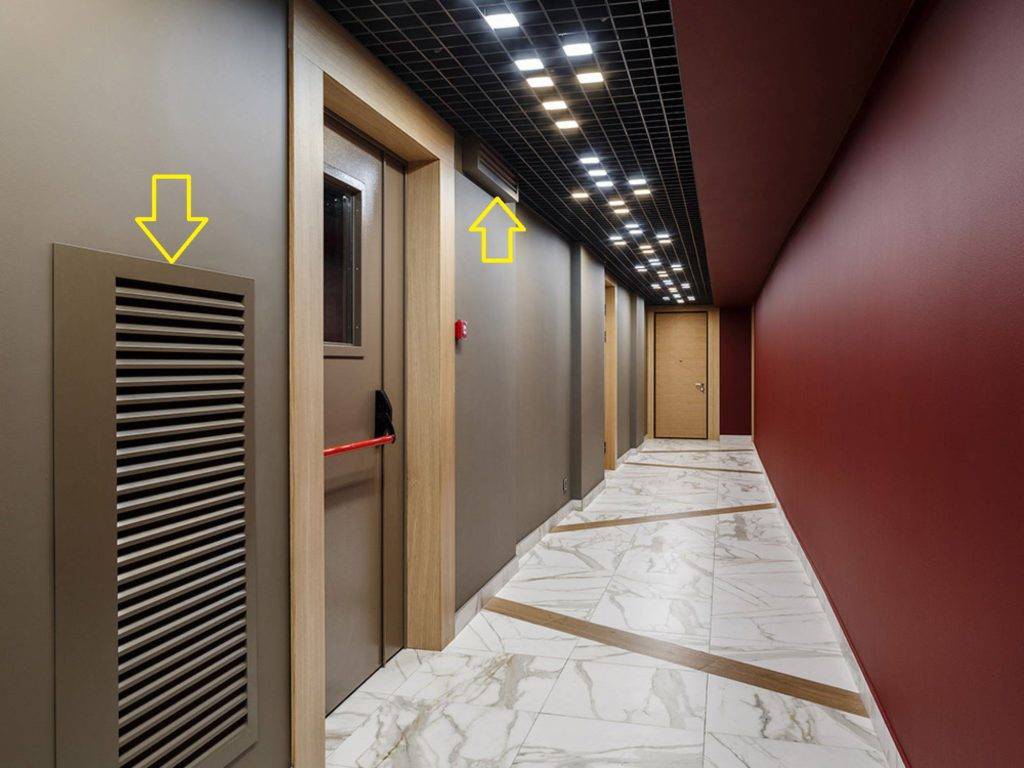

Рис. Наглядный пример, как правильно должна размещаться решетка компенсации

Рис. На примере видно, что клапан дымоудаления находится выше уровня проема двери (стрелка вверх), а верх клапана компенсации (стрелка вниз) – не выше середины высоты этажа с учетом того, что есть подвесной воздухопроницаемый потолок. Поскольку объект спроектирован до 2020 года, то правило 1,5 метров между клапанами еще не применялось

Определение параметров системы

При проектировании противодымной вентсистемы проектировщики пользуются двумя способами обеспечения приемлемых условий эвакуации:

  1. Создание зоны без дыма в нижней части помещения.
  2. Устройство дымоудаления путей эвакуации и соседних, свободных от огня, помещений.

Выбор способа зависит от двух основных параметров:

  • П – периметр зоны, объятой огнем, на первой стадии распространения пожара.
  • Y – высота от пола до уровня задымления. Так называемая «зона жизни».

Параметры регламентируются нормативной документацией и вводятся для сокращения издержек: если очаг возгорания и площадь помещения небольшие, то в проект закладываются минимальные мощности оборудования.

Обеспечение незадымленной зоны в нижней части помещения

Незадымленная зона

Данный подход находит применение, когда периметр возгорания на начальной стадии не превышает 12 000 мм, а высота незадымленной зоны меньше 4 000 мм. Например, задымление от печи или другого локального источника. Основывается на разности балансов: с одной стороны объем дыма, поступающего от источника горения в пространство между потолком и полом, с другой – объем продуктов горения, удаляемых посредством принудительного вентилирования. Объем воздуха, удаляемого вентиляцией с естественным побуждением или механически, должен быть больше, чем потенциально возможный от горения. Тогда остаётся свободная зона между полом и потолком, её высота должна быть не более 2 500 мм.

Обеспечение незадымляемости путей эвакуации и смежных помещений

Подход применим, когда периметр возгорания превышает 12 000 мм. То есть, очаг пожара неограниченного размера, и создать прослойку чистого воздуха между полом и потолком невозможно. Тогда создаются зоны, полностью свободные от дыма. Это могут быть эвакуационные коридоры, лестничные клетки и марши, тамбур-шлюзы, лифтовые шахты.

Методика расчёта основывается на сохранение баланса между поступающим в помещение и удаляемым воздухом. Устанавливаются мощные уловители дыма или вход/выход загораживается с помощью воздушных завес.

Системы пожаротушения и дымоудаления: виды, различия, применение

В перечень таких дополнительных средств входит система пожаротушения и дымоудаления, а также противодымная вентиляция. Чаще всего такие приспособления устанавливаются в тех помещениях, где существует риск или угроза непроизвольного возгорания, а также заполнения угарным газом и другими ядовитыми продуктами горения. Наибольшее распространение такие системы получили в местах большого скопления людей, на производствах, на объектах коммерческой или общественной направленности. В частном секторе такие устройства тоже всегда актуальны, так как гарантируют дополнительную безопасность эксплуатации отопительных приборов различных видов.

Системы пожарной вентиляции дымоудаления разделяют на два типа:

  • статическая система удаления задымлений
  • динамическая система удаления задымлений

Работа и действие данных типов систем основана на различных процессах. Статическая система работает по принципу блокировки задымления и вредных продуктов сгорания в одном помещении, препятствуя, таким образом, проникновению дыма в соседние пространства. Блокировка дыма в одном помещении осуществляется путем отключения основной вентиляции и прекращения подачи воздуха извне. Стоит отметить, что температура воздуха в сильно задымленном помещении может достигать критично высоких отметок. Поэтому если заблокированное помещение планируется использовать в целях эвакуации людей или иных оперативных действий, то статическую СДУ применять не рекомендуется.

Принцип работы второго вида СДУ – динамической, основан на ровно противоположном, в отличие от статической, оперативном реагировании. За счет специальных вентиляторов динамическая система осуществляет намеренное усиление циркуляции и движения воздуха, активно препятствуя скоплениям больших объемов дыма и угарных газов. Таким образом, дым рассеивается по помещениям, понижая концентрацию вредных веществ в воздухе. При этом, уровень концентрации вредных веществ горения и угарного газа в воздухе, хоть и сокращается, но все равно имеет место быть. Цель динамической системы дымоудаления заключается в том, чтобы дать людям время на эвакуацию из помещений.

Стоить отметить, что любая, даже самая примитивная система вентиляции и пожарного реагирования – существенно увеличивает шансы своевременного реагирования и эвакуации. Поэтому установка таких приспособлений рекомендуется на всех объектах. К сожалению, многие складские, производственные здания, а также высотные жилые дома не оснащены никакими системами пожарного реагирования – поэтому таким объектам требуется своевременная модернизация и монтаж дымоудаления.

Нормативные требования

Борьба с задымлением – комплексное мероприятие, состоящее из теоретической и практической частей, его функция – удаление дымы из эвакуационных путей, а также всего здания. Работа комплекса направлена на спасение людей, улучшение условий для Государственной противопожарной службы, а также минимизации экономических потерь.

Все требования для противодымной защиты подробно изложены в нормативной документации. Это СНиП 21-01–97* «Пожарная безопасность зданий и сооружений»; СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Много полезной информации представлено в «Расчетном определении основных параметров противодымной вентиляции зданий: метод, рекомендации к СП 7.13130.2013». М.: ВНИИПО, 2013.

Схема расположения элементов системы

В зависимости от размера и конструктивных особенностей здания противодымная система может в себя включать:

  1. Автоматическую систему удаление дыма из всех помещений или коридоров.
  2. Систему выброса остаточных продуктов горения и газов после локализации очага.
  3. Локальные установки, обеспечивающие полное очищение лестничных клеток.
  4. Подпор воздуха в лестничные клетки, лифтовые шахты, холлы.

Удаление продуктов горения осуществляется из двух типов помещений: открытые площадки с посетителями, где есть окна и двери, но нет специализированных проемов для удаления дыма; закрытые шахты лифтов, лестничные клетки, без естественного источника света, но со специальными проемами.

Механизмы дымоудаления различного назначения могут не закладываться в проект: для этого нормативное время эвакуации из самой дальней/высокой точки здания должно быть меньше, чем время его оседания до высоты 2 500 мм от пола (рабочая или зона жизни).

Если в помещении установлена автоматическая система пожаротушения, то вместе с ней проектируется механизм проветривания – он включается после локализации очага.

В жилых зданиях и пристройках объёмно-планировочные решения проектируются таким образом, чтобы ускорить процесс спасения людей и обезопасить работу аварийно-спасательной службы. Согласно этим решениям, есть несколько принципиальных схем устройства незадымляемых лестничных клеток:

  • Н1 – выход через коридор с системой дымоудаления.
  • Н2 – подпор воздуха напрямую. Предотвращает задымление.
  • Н3 – выход оборудуется тамбур-шлюзом с автономным подпором.

Для спасения людей эффективны установки, начинающие работать на первой стадии пожара, когда все пути эвакуации открыты. В зданиях устанавливаются следующие элементы:

  • Дымоудаление из глухих коридоров без естественного освещения, а также из пристроек.
  • Для объектов высотой более 28 метров предусматривается система удаления дыма из коридоров и холлов, а так же приточная защита лестничных клеток, лифтовых шахт и тамбур-шлюзов.
  • Установки автоматизированной защиты подземных частей жилых зданий, а так же подпор воздуха для тамбуров.

В расчетах учитывается интенсивность и объем выделения дыма, они зависят от стадии горения, площади пожара и материалов внешней и внутренней отделки

Также проектировщики обращают внимание на расчетную плотность и токсичность продуктов горения. Например, горение пластиковой обшивки офисных помещений связано с выделением опасного газа в огромных объёмах

Монтаж конструкции вентиляции и дымоудаления

Работы по установке системы выполняются только после составления проекта и схемы. Техническое задание помогает предусмотреть направление огня, дыма и контролировать их распространение в сторону эвакуационных выходов.

Аварийная вентиляция в производственных помещениях устанавливается с учетом площади строения, высоты потолков, количества выходов, проемов и пр. В соответствии с индивидуальными характеристиками подбирают мощность оборудования, которое подает воздух в рабочую зону.

Составление схемы

При составлении схемы СДУ основное внимание уделяют зонам для прокладки системы дымоудаления. К таким зонам относятся:

К таким зонам относятся:

  • проходные – коридоры;
  • лестничные пролеты, площадки;
  • галереи;
  • подъезды;
  • глухие комнаты без окон.

В схемах указывают эвакуационные выходы, комплекс противопожарной сигнализации, вентиляционные системы общего назначения. Документация отражает детали будущего монтажа с требованиями по установке отдельных элементов. В группу последних входят воздуховоды, решетки воздухозаборные, вентиляторы, клапаны огнезащиты.

Установка оборудования

Монтаж системы вентиляции и дымоудаления выполняется последовательно.

Алгоритм действий:

  1. Прокладка распределительной сети.
  2. Установка вентиляторов. Применяются приборы осевого, радиального, крышного типа со свойствами дымоудаления.
  3. Обработка воздуховодов специальным огнезащитным покрытием;
  4. Установка клапанов, автоматических приборов запуска.

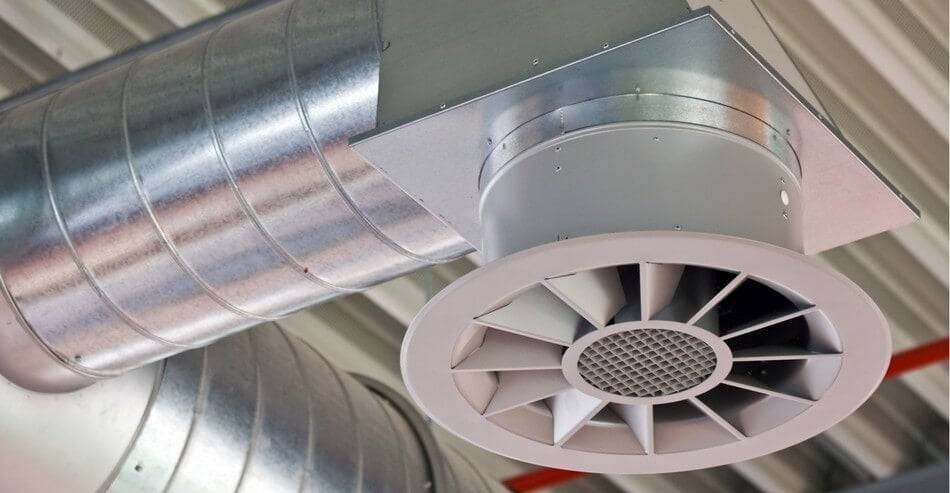

Равномерность распределения воздуха зависит от количества и зон монтажа диффузоров, решеток, фильтров. Фильтровальные модули необходимы для очистки поступающего воздуха от частиц пыли в промышленных зонах.

Прокладка воздуховодов

Основные этапы работ:

  • определение высоты выкладки;
  • подбор хомутов;
  • просверливание отверстий в стене под потолком, куда вставляется короб;
  • намотка хомута, проверка горизонтальности положения короба;
  • закрепление края хомута в отверстия;
  • фиксация всех хомутов с шагом крепежа 1,5–2 м.

Обмотка перед окончательной фиксацией хомутов считается обязательной. Если воздуховоды идут готовыми секциями, крепежи располагают в начале и конце отрезков. Части стыкуются винтами.

Установка вентиляторов

Противопожарная вентиляция обустраивается с применением приточных и вытяжных вентиляторов. Электродвигатели приборов должны соответствовать категории C – это значит, что они работают при температуре +600 С в течение 90 минут. Работа вентиляторов должна полностью контролироваться.

Если вентиляторы, клапаны установлены правильно, они в достаточной мере «управляют» пламенем. Это достигается образованием высокого давления на смежном с территорией возгорания участке. Решетки воздухозабора для клапанов и вентиляторов устанавливают на расстоянии от 6 м дальше, чем приборы дымоудаления.

Этапы монтажа:

  • установить и закрепить стаканы под вентиляторы;
  • расположить КД на шахтах под потолком;
  • смонтировать вентилятор на стакан;
  • проверить герметичность конструкции;
  • обустроить заземление, подвести электрический провод питания;
  • подключить автоматику.

После обустройства система запускается в тестовом режиме, выявленные недочеты устраняют. Поскольку обустройство сети сопряжено с техническими трудностями, требуется точность расчетов и знание технологии. Работы выполняются только лицензированными специалистами.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

  • СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
  • СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
  • НПБ 239-97 о проверке огнестойкости воздуховодов.
  • НПБ 241-97 о противопожарных клапанах систем вентиляции.
  • НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
  • НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
  • Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

  • Холлов/коридоров строений общественного или жилого назначения выше 28 м.
  • Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
  • Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
  • Общих коридоров зданий с незадымляемыми лестничными клетками.
  • Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
  • Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
  • Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
  • Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
  • Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

  • Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
  • С системами порошкового/газового АУПТ.
  • Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

  • Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
  • Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
  • Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

  • Клапана дымоудаления, называемые также дымоприемными устройствами.
  • Вентиляторы для удаления плотного дымового потока.
  • Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
  • Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
  • Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Компенсирующая подача воздуха.

Способ подачи воздухаМеханическаяЕстественная Количество клапанов Больший из размеров клапана компенсации (м) Меньший из размеров клапана компенсации (м)

Коэффициент дисбаланса.

Нормируемый диапазон допускаемого дисбаланса от -0,3 до 0.

Расчёт соответствует АВОК 5.5.1-2014 «Расчет параметров систем противодымной защиты жилых и общественных зданий» и соответствует требованиям СП 7.13130.2013.

8.8. Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений. Притворы клапанов должны быть снабжены средствами предотвращения примерзания в холодное время года. Для компенсирующего притока наружного воздуха в нижнюю часть атриумов или пассажей могут быть использованы дверные проемы наружных эвакуационных выходов. Двери таких выходов должны быть снабжены автоматически и дистанционно управляемыми приводами принудительного открывания. Суммарная площадь проходного сечения открываемых дверей должна определяться согласно требованиям пункта 7.4 (дисбаланс в защищаемом помещении допускается не более 30%. При этом перепад давления на закрытых дверях эвакуационных выходов не должен превышать 150 Па.) и по условию непревышения скорости воздушного потока в дверных проемах более 6 м/с.

Компенсирующая подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена автономными системами или с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов или лифтовых шахт, к которым непосредственно примыкают защищаемые помещения, должны предусматриваться специально выполненные проемы с установленными в них противопожарными нормально-закрытыми клапанами и регулируемыми жалюзийными решетками. Двери тамбур-шлюзов должны быть сблокированы с приводами клапанов в цикле противохода. Допускается применение клапанов избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости. Компенсирующий переток воздуха из шахт лифтов допускается только для лифтовых установок с режимом управления «пожарная опасность». Шахты лифтов с режимом «перевозка пожарных подразделений» и незадымляемые лестничные клетки типа Н2 использовать для подобного устройства не допускается.

1 Виды противодымных устройств

Противодымные системы необходимы в местах большого скопления людей. Тип структуры зависит от плана помещения и его размера. Их разделяют на два основных вида:

  • Статическое устройство дымоудаления. При возникновении пожара система останавливает работу вентиляции и кондиционирования, препятствуя распространению дыма через вентиляционные отверстия.
  • Динамический способ вентилирования. Имеет вид приточно-вытяжной конструкции, которая взаимодействует с воздухом и обрабатывает его. Удаление дыма происходит с помощью вентиляторов, работающих для устранения угарного газа и поступления в помещение свежего потока воздуха.

Принцип работы заключается в физических свойствах газов: во время нагревания они поднимаются к воздуховодам, выводящим их из здания. Снизу находятся клапаны, которые, наоборот, способствуют появлению чистого воздуха.

Кроме этого, системы для вывода дыма могут быть с искусственным или естественным основанием.

  1. 1. Вентиляция с естественным принципом работы взаимодействует с природными факторами – разницей в температуре, плотности и силе ветра. Удаление вредных субстанций происходит через дымовые люки или шахты, клапаны. Нюансом в такой системе выступает слабая сила воздушного потока, поэтому данная конструкция используется только в одноэтажных зданиях.
  2. 2. Искусственная система работает за счет вентиляторов, направляющих воздух по специализированным клапанам. Эксплуатация такого способа обеспечивает оперативное устранение дыма и токсичных веществ в закрытом пространстве, что позволяет провести безопасную эвакуацию в помещении в случае пожара.Искусственное побуждение устройств дымоудаления распространено в многоэтажных домах, подвальных помещениях и других.
