Для чего нужна схема разводки?
Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.
Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.
Образец схемы, которую может набросать собственник жилья
Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт
Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.
Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?
Рассмотрим электросеть с точки зрения составляющих частей:
- Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
- Розетки и выключатели с качественными контактами, безопасными корпусами.
В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.
Примерная схема электропроводки в частном доме
Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата
Вариант #1 — разводка типа «звезда»
«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.
Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.
При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть
Вариант #2 — разводка типа «шлейф»
«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.
Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.
Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек
Вариант #3 — распределительные коробки
Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.
Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
Штробление
Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.
Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).
Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).
Особенности монтажа электропроводки в частном доме
Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.
Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.
Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.
Составление схемы
Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.
Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.
При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:
- В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
- Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
- Поворот трассы должен осуществляться только под прямым углом.
- Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
- Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
- Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
- В каждой комнате должна быть обязательно распределительная коробка.
- Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
- В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.
Наверняка вам будут полезными эти статьи:
- схема электропроводки в трехкомнатной квартире;
- схема электропроводки в однокомнатной квартире.
Отличительные особенности современной электропроводки
В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:
- Беспроводная связь.
- Мощная бытовая техника.
- Видеонаблюдение и системы охраны.
- Компьютеры.
Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.
Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.
Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.
Порядок замены электропроводки
Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.
Создание ремонтной времянки
Приспособление используют для питания электроинструмента в обесточенном помещении.
Изготавливают его следующим образом:
- К небольшой доске прикручивают накладную розетку.
- Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
- Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.
Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.
Демонтаж старого кабеля
Изношенные провода удаляют в таком порядке:
- Вскрывают распределительную коробку и электроточки.
- Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
- Отсоединяют или обкусывают жилы.
- Потянув за конец провода с любой стороны, определяют направление его укладки.
- Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.
Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.
Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.
Есть 3 вида таких приборов:
- металлоискатели;
- чувствительные к электромагнитному полю;
- комбинированные.
Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.
Штробление стен (при необходимости)
Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.
Порядок действий:
- Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
- Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
- Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.
Не допускается устройство штроб в:
- Несущих стенах.
- Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.
В панельных домах все стены являются несущими. Здесь действуют ограничения:
- Максимально допустимая глубина штроб составляет 10 мм.
- Общая длина горизонтальных борозд на 1 стене не превышает 2 м.
В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.
Установка подрозетников
Действуют в такой последовательности:
- Засверливаются в стену коронкой.
- Выбивают зубилом получившийся цилиндр.
- Косо заглубляют штробу в зоне перехода в отверстие.
- Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
- Помещают в выемку порцию раствора.
- Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
- Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.
Укладка кабеля
Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.
В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:
- сваркой;
- клеммниками;
- опрессовочными гильзами;
- самоизолирующими или болтовыми зажимами.
Скрутка проводов не допускается.
Монтаж систем защиты
Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.
Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.
Подключение к электрощитку
Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:
- Жила в синей изоляции — «ноль».
- В желто-зеленой — «заземление».
- В коричневой или белой — «фаза».
Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).
Финальные работы
Проверяют качество новой проводки путем замера сопротивления:
- Изоляции жил кабеля.
- Петли «фаза-ноль».
УЗО проверяют контролируемой утечкой тока.
Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат
После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.
Особенности крепления проводки
При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.
Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.
Иногда нужно штробить как стены, так и пол
Советы экспертов
Вот некоторые принципы проведения работы, которые помогают добиться результата: К коридору идут выключатели санузла.
- Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
- Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
- 0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
- Розетки – на высоте 0,3-1 метр от пола.
- Схема не обходится без точек питания, мест установки приборов повышенной прочности.
- Разделение по группам.
Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.
Один из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой. Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.
Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:
- Традиционная пайка.
- Опрессовка.
- Клеммные колодки.
Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.
Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.
Как отремонтировать электропроводку в жилом доме или квартире
Ремонт квартирной проводки может понадобиться в любой момент (чаще всего – в самый неподходящий). Основные признаки неисправности линии – частые перепады напряжения, мерцание осветительных приборов, частое перегорание лампочек или срабатывание УЗО.
Какой инструмент понадобится для работы:
- Пассатижи;
- Бокорезы;
- Набор отверток;
- Строительный нож (или кусачки);
- Рулетка;
- Шуруповерт;
- Мультиметр;
- Электродрель со сверлами по дереву/бетону (зависит от материала стен);
- Проводка;
- Изоляционная лента;
- Редко – перфоратор.
Перед проведением любых работ с электросетью, ее нужно обесточить. Далее необходимо при помощи мультиметра найти разрыв в цепи, после чего тут же его заизолировать. Выполнять процедуру необходимо специальной изолентой для электросети.
Чтобы контакт был максимально надежным, провода в разрыве необходимо скручивать не руками, а пассатижами. А еще – сразу паять разрыв, после чего обматывать место соединения кабелей изолентой. Если есть возможность – лучше заменить сразу всю проводку (особенно, если старая еще времен СССР).
Штробление стен
После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.
Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.
Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.
Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.
Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.
Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.
Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.
Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.
Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.
Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.
Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.
В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.
Установка и подключение электрического щитка

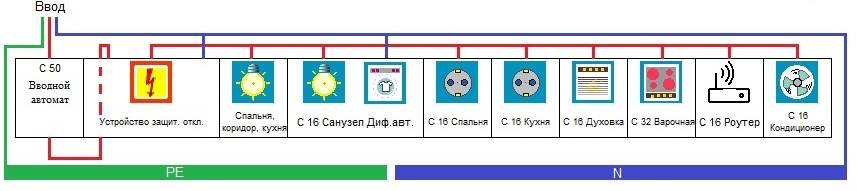

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:
- На освещение.
- На розетки.
- Другое оборудование.
Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.
В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.
Далее приступаем к распределительным проводам, их зачищаем и подсоединяем к автоматам в соответствии со схемой монтажа электрической проводки.
Способы прокладки электропроводки
Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.
Скрытый способ прокладки электропроводки
Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам. Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.
По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.
Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.
Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.
Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.
Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.
Открытый способ прокладки
Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.
Преимущества:
- Быстрота и легкость монтажа;
- Отсутствие дополнительного оборудования для монтажа;
- Минимум разрушений при монтаже.
Недостатки:
- Не привлекательный вид;
- Соблюдение норм пожарной и электрической безопасности при монтаже.
В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.
Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.
Что касается лотков, они тоже разного размера. Крепятся с помощью дюбель-гвоздя диаметром 6, 8 мм.

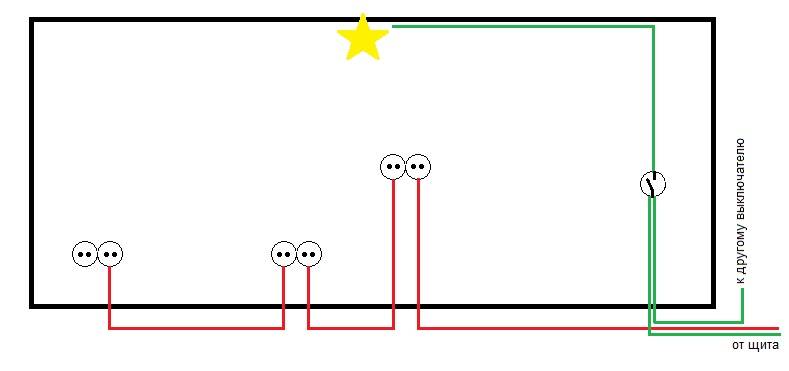

Схема прокладки электропроводки в квартире
При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.
Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.
Типовая схема коммутации для выключателей выглядит следующим образом:
Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.
На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).
В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.
Типовая схема распределительного щита однокомнатной квартиры
При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.
Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.
При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.
Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.
Шаг №3 — Подготовка к монтажу
После нанесения меток всех точек со схемы можно приступить к подготовке монтажа электропроводки своими руками.
Разметка
С помощью длинной линейки, троса или лазерного уровня на стенах и потолках рисуют линии. Они соединяют точки, в которых предполагается установка распределительных и установочных коробок, для предстоящего штробления.
Штробление стен
Толщину канавки штробореза устанавливают исходя из диаметра гофры плюс толщины держателей, если применяются таковые, а не стяжки. Пару миллиметров необходимо добавить для надёжного сокрытия каналов последующей шпатлёвкой.
Соединение в распредкоробках
Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.
Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.
Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.
Отдельные монтажники выбирают варианты поглубже – 60мм.
Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.
Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.
Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.
Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.
Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.
Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.
Коммутацию проводов внутри можно производить несколькими способами:
пайка
сварка с предварительной скруткой
Подробнее
опрессовка
зажим Wago
В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.
В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.
