Обозначение розеток и выключателей на чертежах и схемах

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать и установить розетку для электроплиты?

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Таким образом, обозначение элементов на электрической схеме выполняется таким образом, чтобы обеспечить наибольшую легкость в ее составлении и чтении. Стоит один раз запомнить основные принципы построения подобных схем, чтобы в дальнейшем с легкостью пользоваться планом квартирной электропроводки любой сложности.

Необходимость схемы


Схема электропроводки необходима для безопасного и качественного ее размещения

С целью качественного и безопасного размещения электропроводки составляется план. Он имеет вид чертежа с соблюдением масштаба. В документе отражается планировка квартиры, точки размещения узлов проводки по группам, а также принципиальные схемы.

Для понимания чертежа всеми участниками ремонтных и монтажных работ розетки и выключатели обозначаются графическими рисунками по общероссийскому и общемировому стандарту.

В качестве графических маркеров применяются геометрические фигуры – окружности, квадраты, прямоугольники, точки и линии. Их сочетания отображают разновидности механизмов системы освещения и особенности управления этими устройствами.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Буквенные символы на электросхемах

Все устройства подписывают латинскими буквами, при необходимости ставят порядковый номер.

Чаще всего применяется однобуквенная символика. Так, буква A принадлежит к группе «Устройства», в которую входят лазеры, усилители, электромашинные агрегаты и другие приборы. Группу B составляют микрофоны, звукосниматели, термоэлектрические элементы и микрофоны. Иначе говоря, это устройства, где происходит преобразование неэлектрических величин в электрические.

Для детальной расшифровки принято использовать символы из двух букв и более букв. Первый символ будет обязательным, чтобы понять, например, группу устройства электроприбора, а вторая буква укажет элемент, входящий в ее состав. Например, обозначение BM будет указывать на микрофон. Вроде, все просто, главное запомнить эти символы.

Рассмотрим еще примеры двойных буквенных кодов:

  • QF — автоматический выключатель в силовых цепях (F — относится к группе защитных устройств);
  • SF — автоматический выключатель в цепях управления;
  • буквами KT обозначают реле времени, а KV — реле напряжения;
  • счетчик активной энергии PI;
  • счетчик реактивной энергии PK.

Буквенное обозначение приборов звуковой сигнализации, блока питания, фотоэлемента, реле и др.
Буквенное обозначение амперметра, омметра, вольтметра, потенциометра, трансформатора тока, антенны
Буквенное обозначение: соединений контактных, устройств с электромагнитным приводом, фильтры

Начинающему электрику необходимо знать большое количество информации и безошибочно читать схемы. От этого зависит работа электроустройств и безопасность людей. Иногда дело не только в желании, но и в тренировке. Без базовых знаний об электричестве будет сложно разобраться даже в элементарных символах и схемах. Полезным будет самостоятельно выстроить несколько принципиальных схем, чтобы научиться выполнять это на отлично.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

  • ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
  • ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
  • ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
  • ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
  • ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
  • ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

  • электрические схемы — Э;
  • гидравлические схемы — Г;
  • пневматические схемы — П;
  • газовые схемы — Х;
  • кинематические схемы — К;
  • вакуумные схемы — В;
  • оптические схемы — Л;
  • энергетические схемы — Р;
  • схемы деления — Е;
  • комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

  • А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
  • В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
  • С — Графическое представление исполнительных механизмов;
  • D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
  • E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
  • F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

  • А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
  • B — переменное напряжение;
  • C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
  • D — Источник питания аккумуляторного или гальванического типа;
  • E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

  • А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
  • В — графические обозначения для воспринимающих частей тепловых элементов;
  • С — Катушка прибора с блокировкой механического типа;
  • D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
  • Е — УГО для переключателей и кнопок;
  • F — Обозначение рубильника.

ОБОЗНАЧЕНИЕ РОЗЕТОК НА СХЕМАХ

Общее условное обозначение электрических розеток на строительных чертежах и схемах следующее:

Электрические розетки – это один из основных элементов любой электропроводки. Выпускаемые розетки различаются по степени защиты (IP, Ingress Protection Rating), по способу установки (наружные и встраиваемые), по количеству полюсов для подключения. Соответственно и условные обозначения, применяемые на чертежах для них различные.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РОЗЕТОК ДЛЯ НАРУЖНОЙ/ОТКРЫТОЙ УСТАНОВКИ:

На изображении ниже вы видите условные обозначения сдвоенных однополюсных розеток с защитным контактом (заземление) и без, одинарной однополюсной розетки с защитными контактами и силовой розетки трехполюсной (3 фазы) с защитным контактом.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РОЗЕТОК ДЛЯ СКРЫТОЙ/ВНУТРЕННЕЙ УСТАНОВКИ:

На изображении ниже вы видите условные обозначения одиночных однополюсных розеток с защитным контактом (заземление) и без, сдвоеной однополюсной розетки и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Одинарные однополюсные влагозищищенные розетки с защитным контактом и без

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БЛОКА РОЗЕТКА + ВЫКЛЮЧАТЕЛЬ:

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Виды контактов

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

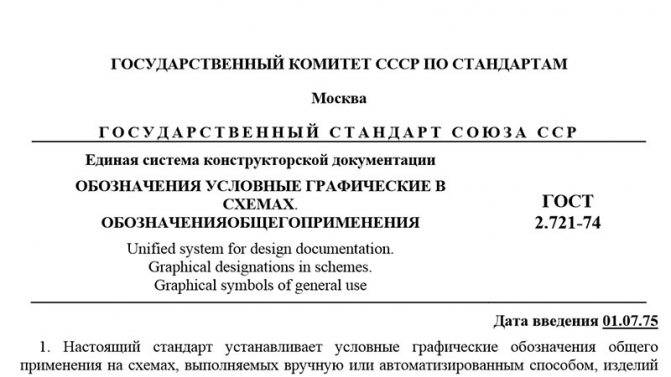

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Так обозначают наличие защитного контакта, к которому подводится заземление.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.


Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.


Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.


С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ


Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Вводная часть 6. Так обозначается одноклавишный проходной переключатель.

Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.

Как работать с проектом электроосвещения

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.

Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения

В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.

Условно графическое обозначение

ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными  на всей территории России.

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:

  • открытой установки;
  • скрытой установки;
  • влагозащищенные.

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.

Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса

Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.

По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.

Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.

Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.

Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива

Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.

Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.

Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством

Обозначение выключателей

Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:

Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:

Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.

Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:

Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.

Они также бывают двухклавишными или трёхклавишными:

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Читать также: Какое устройство предназначено для изменения направления движения

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Нормативная база


ГОСТ 21.614-88

На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:

  • ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
  • ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
  • IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.

В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.

Специфика обозначений в российских ГОСТах


ГОСТ 2.721-74

Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:

  • 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
  • 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
  • 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
